آی‌سی تایمر؛ راهنمای انتخاب مدار زمان‌ساز دقیق

آی‌سی تایمر برای ساخت تأخیر زمانی، پالس، نوسان و کنترل دوره‌ای در مدارهای الکترونیکی استفاده می‌شود. این دسته فقط به تراشه‌هایی اختصاص دارد که کارکرد اصلی آن‌ها زمان‌سازی است؛ ماژول تایمر آماده، رله زمانی، ساعت واقعی RTC، میکروکنترلر و اسیلاتور مستقل در این دسته قرار نمی‌گیرند. هویت هر محصول از شماره دقیق مدل، جدول سازنده، نوشته بدنه، پکیج و بسته مادر کنترل می‌شود.

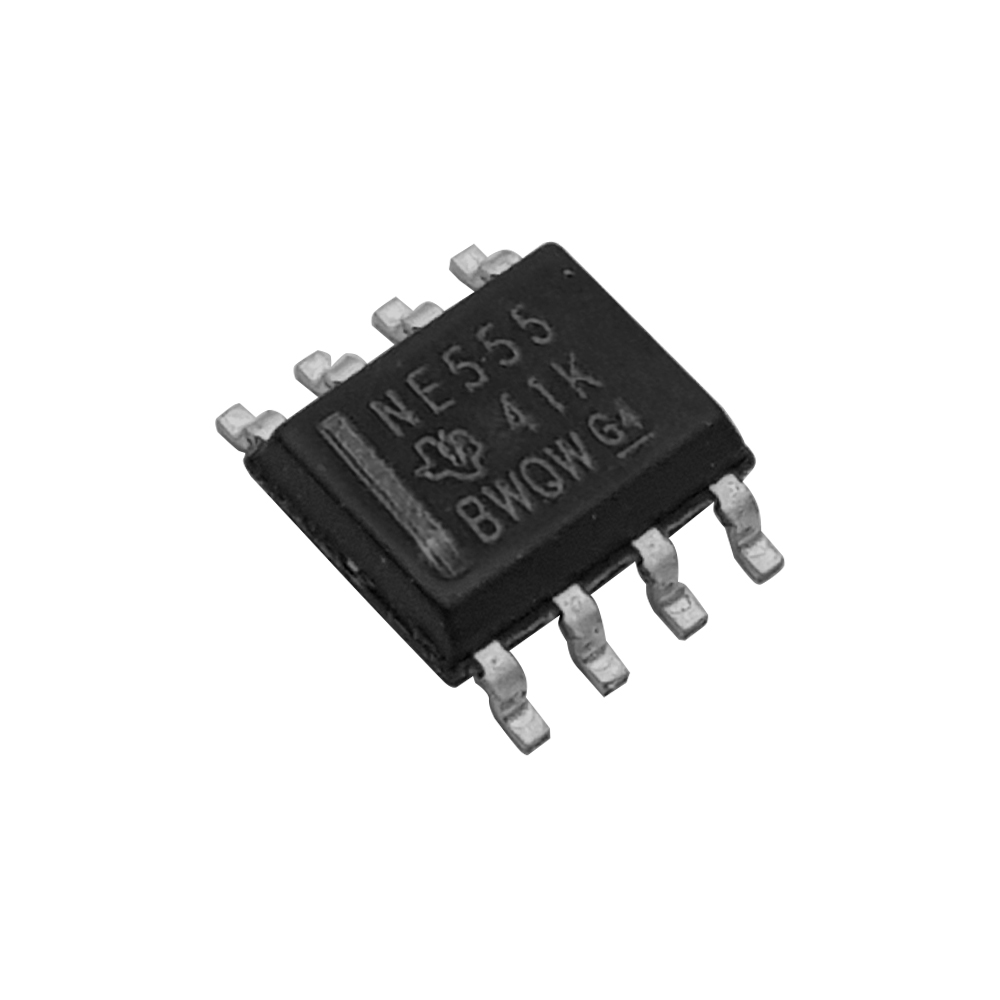

مدل مرجع اولیه دسته Texas Instruments NE555DR است. صفحه رسمی سازنده این مدل را تایمر دقیق تک‌کاناله در پکیج SOIC نوع D با هشت پایه معرفی می‌کند. فرم تحویل Large Tape and Reel و تعداد بسته استاندارد 2500 عدد است. نوشته NE555 روی بدنه و عبارت NE555DR همراه QTY 2500 روی همان رول، هویت قطعه و بسته را به‌طور مستقل به هم متصل می‌کنند.

حالت مونوستابل و تولید تأخیر

در حالت مونوستابل، یک تحریک ورودی چرخه زمانی را آغاز می‌کند و خروجی برای بازه‌ای که شبکه مقاومت و خازن تعیین می‌کند در وضعیت فعال می‌ماند. این ساختار برای تولید پالس تک‌مرحله‌ای، تأخیر روشن یا خاموش، حذف جهش ساده و شکل‌دهی سیگنال مناسب است. مقدار واقعی زمان علاوه بر فرمول اسمی، به تلرانس مقاومت، ظرفیت و نشتی خازن، دما، نویز و کیفیت تغذیه وابسته است.

برای زمان‌های طولانی، خازن‌های الکترولیتی می‌توانند نشتی و تغییرات بیشتری داشته باشند. اگر دقت بالا یا پایداری زمانی زیاد لازم است، باید از قطعات دقیق‌تر، فیلتر مناسب یا تایمر دیجیتال استفاده شود. قرار دادن مسیر زمان‌ساز نزدیک خطوط سوئیچینگ، رله یا موتور می‌تواند باعث تحریک ناخواسته شود. مسیر Trigger و Threshold باید کوتاه، تمیز و دارای مرجع زمین مناسب باشد.

حالت آستابل و تولید نوسان

در حالت آستابل، تایمر بدون تحریک خارجی میان دو وضعیت تغییر می‌کند و موج تناوبی می‌سازد. دو مقاومت و یک خازن معمولاً فرکانس و نسبت زمان روشن به خاموش را تعیین می‌کنند. این حالت برای چشمک‌زن، تولید کلاک ساده، بیزر، آزمون مدار و کنترل دوره‌ای کم‌دقت کاربرد دارد. عبارت «قابل تنظیم» به معنی ثابت ماندن فرکانس در هر شرایط محیطی نیست.

خروجی NE555 می‌تواند جریان قابل توجهی را در شرایط مشخص دیتاشیت sink یا source کند، اما مقدار 200mA یک مجوز عمومی برای هر بار نیست. افت ولتاژ خروجی، توان تلفاتی، دمای تراشه، فرکانس و جریان کل مدار باید بررسی شود. برای بار القایی مانند رله یا موتور، ترانزیستور یا درایور مناسب و دیود هرزگرد لازم است. اتصال بار بدون حفاظت می‌تواند نویز را به پایه‌های حساس برگرداند.

ولتاژ تغذیه و سازگاری منطقی

NE555DR برای تغذیه 5 تا 15V مشخص شده است. در تغذیه 5V، سطح خروجی با ورودی‌های TTL سازگار معرفی می‌شود. با این حال اتصال به مدار 3.3V، ADC یا ورودی حساس باید با حدود واقعی High و Low و حداکثر ولتاژ پایه بررسی شود. سازگاری اسمی یک خانواده منطقی جای محاسبه و کنترل دیتاشیت را نمی‌گیرد.

خازن بای‌پس نزدیک پایه تغذیه، زمین کم‌امپدانس و جداسازی مسیر بار از بخش زمان‌ساز به پایداری کمک می‌کند. پایه Reset باید در وضعیت تعریف‌شده باشد و ورودی‌های حساس رها نشوند. پایه Control Voltage می‌تواند آستانه‌ها را تغییر دهد و در کاربرد معمولی اغلب با خازن کوچک به زمین فیلتر می‌شود؛ مقدار دقیق از مدار مرجع همان کاربرد انتخاب می‌شود.

پکیج SOIC-8 و مونتاژ SMD

پسوند DR مدل مرجع به فرم سفارش رولی در پکیج SOIC نوع D اشاره دارد. این پکیج با گونه DIP هشت پایه از نظر نصب و فوت‌پرینت یکسان نیست. قبل از سفارش، عرض بدنه، گام پایه‌ها، جهت پایه یک و فضای مونتاژ با نقشه رسمی تطبیق داده شود. جایگزینی مدل DIP، گونه CMOS یا نسخه دمایی دیگر فقط با مقایسه کامل انجام می‌شود.

در خط مونتاژ، کنترل ESD، شرایط رطوبت، پروفایل رفرلو، خمیر قلع و بازرسی پایه‌ها ضروری است. پس از مونتاژ باید پل قلع، پایه باز، جهت اشتباه و آلودگی فلاکس بررسی شود. تست عملکرد بهتر است هر دو حالت مونوستابل و آستابل یا دست‌کم مسیر کاربرد واقعی را پوشش دهد.

بسته‌بندی و واحد سفارش

مدل مرجع NE555DR در رول ۲۵۰۰ عددی عرضه می‌شود. یک واحد سفارش این مدل برابر یک رول کامل است. قیمت صفحه محصول برای کل رول نمایش داده می‌شود. هنگام انتخاب قطعه، تعداد مورد نیاز مونتاژ، ظرفیت خط تولید و شرایط نگهداری رول را در نظر بگیرید. برچسب مدل و تعداد بسته باید با سفارش و فهرست قطعات مدار تطبیق داشته باشد.

نمای قطعه، نوار و رول اطلاعات متفاوتی ارائه می‌کنند: تصویر بدنه به شناخت پکیج و نوشته قطعه کمک می‌کند، تصویر نوار جهت چیدمان را نشان می‌دهد و برچسب رول برای کنترل مدل و تعداد کاربرد دارد. تعداد و نوع بسته‌بندی هر مدل ممکن است متفاوت باشد؛ مشخصات همان صفحه محصول را ملاک قرار دهید.

مقایسه با گزینه‌های نزدیک

پرسش‌های متداول

آیا مقاومت و خازن زمان‌ساز همراه رول هستند؟

خیر. بسته فقط شامل آی‌سی است و شبکه زمان‌ساز باید جداگانه طراحی و تهیه شود.

آیا NE555DR همان نسخه DIP است؟

خیر. عملکرد خانواده نزدیک است، اما پکیج و فوت‌پرینت متفاوت‌اند.

آیا می‌توان خروجی را مستقیم به موتور وصل کرد؟

برای بار القایی و پرجریان باید طبقه درایور و حفاظت مناسب استفاده شود.

واحد فروش چیست؟

یک واحد برابر یک رول مادر کامل 2500 عددی با لیبل همان مدل است.

جمع‌بندی انتخاب

• مدل: شماره کامل NE555DR را با BOM تطبیق دهید.
• کارکرد: حالت مونوستابل یا آستابل را پیش از طراحی مشخص کنید.
• تغذیه: حدود 5 تا 15V و سطح منطقی مدار میزبان را بررسی کنید.
• بار: خروجی تایمر را جای درایور توان استفاده نکنید.
• پکیج: SOIC-8 را با فوت‌پرینت خط مونتاژ تطبیق دهید.
• بسته: فقط QTY چاپی سالم روی همان رول مبنای فروش عمده است.
