کارت اسیلوسکوپ اوون (OWON) یا OWON PC/USB Oscilloscope دستگاهی بدون نمایشگر مستقل است که سیگنال ولتاژ را از طریق کانالهای ورودی نمونهبرداری میکند و شکل موج، اندازهگیریها، FFT و تنظیمات تریگر را در نرمافزار رایانه یا پلتفرم سازگار نشان میدهد. مدلهای موجود در عصرتولز از خانواده VDS با ۲ یا ۴ کانال، پهنای باند ۲۵ تا ۱۵۰ مگاهرتز در فهرست فروشگاه و نرخ نمونهبرداری اسمی ۱۰۰MSa/s یا ۱GSa/s ارائه شدهاند. برای خرید درست باید پهنای باند، تعداد کانال، حافظه، رزولوشن، نوع اتصال و ایمنی ورودی را همزمان بررسی کنید.
🖥️ کارت اسیلوسکوپ چیست؟
کارت اسیلوسکوپ کامپیوتری بخش اندازهگیری و تبدیل آنالوگ به دیجیتال را در یک بدنه کوچک دارد و نمایشگر، ذخیرهسازی و رابط کاربری را به رایانه واگذار میکند. نتیجه، ابزار قابلحملی است که فضای نمایش بزرگ، ذخیره فایل، ثبت تصویر و کنترل با ماوس را فراهم میکند. این دستگاه «کارت نصبشونده داخل کیس» نیست؛ بیشتر مدلهای این دسته یک اسیلوسکوپ خارجی USB یا شبکهای هستند.
اسیلوسکوپ مستقیماً ولتاژ بر حسب زمان را اندازه میگیرد. اندازهگیری جریان به پراب جریان یا شنت مناسب و محاسبه ولتاژ دو سر آن نیاز دارد. بنابراین عبارت قدیمی «اندازهگیری جریان با کارت اسیلوسکوپ» بدون اشاره به حسگر یا روش تبدیل دقیق نیست.
📊 مقایسه مدلهای OWON VDS موجود
| مدل |
کانال |
پهنای باند |
نرخ نمونهبرداری بیشینه |
نکته شاخص |
| VDS-1022 |
۲ |
۲۵MHz |
۱۰۰MSa/s |
مدل پایه USB |
| VDS-1022I |
۲ |
۲۵MHz |
۱۰۰MSa/s |
نسخه دارای ایزولاسیون USB |
| VDS-2062 |
۲ |
۶۰MHz |
۱GSa/s |
دوکاناله سری VDS کلاسیک |
| VDS-2064 |
۴ |
۶۰MHz |
۱GSa/s |
چهار کانال برای مشاهده همزمان |
| VDS-3102 |
۲ |
۱۰۰MHz |
۱GSa/s |
دوکاناله ۱۰۰ مگاهرتز |
| VDS-3104 / 3104L |
۴ |
۱۰۰MHz |
۱GSa/s |
چهار کانال؛ امکانات ارتباطی نسخه L را از صفحه مدل بررسی کنید |
| VDS-6074 |
۴ |
۷۰MHz |
۱GSa/s |
۱۰M حافظه، USB Type-C و LAN/Wi‑Fi اختیاری در خانواده |
| VDS-6104 |
۴ |
۱۰۰MHz |
۱GSa/s |
رزولوشن ۸ بیت در مدل بدون پسوند A |
| VDS-6102 |
۲ + ژنراتور |
۱۰۰MHz |
۱GSa/s |
ژنراتور داخلی تا ۵MHz برای موج سینوسی |
| VDS-6152A |
۲ |
۱۵۰MHz در مشخصات فروشگاه |
۱GSa/s |
مدل فهرستشده با حافظه ۱۰M؛ کد روی دستگاه و دفترچه را تطبیق دهید |
در خانواده VDS6000، پسوند A اهمیت دارد. طبق مشخصات سازنده، VDS6074 و VDS6104 معمولی رزولوشن عمودی ۸ بیت دارند؛ حالتهای ۱۲ و ۱۴ بیت مربوط به نسخههای VDS6074A و VDS6104A است. در مدل دوکاناله نیز VDS6102 رزولوشن ۸ بیت و VDS6102A رزولوشن ۱۴ بیت دارد. پس قابلیت مدل A را نباید به دستگاه بدون این پسوند نسبت داد.
📈 پهنای باند و نرخ نمونهبرداری را چگونه انتخاب کنیم؟
پهنای باند فرکانسی است که دامنه سینوسی در آن به حدود ۷۰.۷ درصد مقدار مرجع میرسد؛ بنابراین یک اسیلوسکوپ ۱۰۰MHz برای نمایش دقیق همه جزئیات موج مربعی ۱۰۰MHz مناسب نیست. موجهای دیجیتال هارمونیکهای بالاتر دارند و زمان خیز موردنیاز معمولاً معیار مهمتری از فرکانس تکرار است. برای شکل موج با وفاداری بهتر، پهنای باند دستگاه باید با حاشیهای مناسب از محتوای فرکانسی سیگنال بیشتر باشد.
نرخ نمونهبرداری تعداد نقاط ثبتشده در ثانیه است. عبارت ۱GSa/s مقدار بیشینه است و ممکن است با فعالشدن چند کانال، زمانبیس خاص یا حافظه متفاوت تغییر کند؛ جدول نرخ هر مدل در دفترچه را بررسی کنید. نرخ نمونهبرداری بالا بدون حافظه کافی، مدت ثبت را کوتاه میکند و حافظه عمیق بدون نرمافزار روان نیز تحلیل را دشوار میسازد.
🧠 حافظه رکورد و رزولوشن عمودی
حافظه ۵M یا ۱۰M نقطه اجازه میدهد بازه زمانی طولانیتری با جزئیات ثبت شود و بعد روی رویداد زوم کنید. برای یافتن گلیچ کوتاه در یک توالی طولانی، حافظه عمیق ارزشمند است. در مقابل، برای تنظیم سریع یک منبع تغذیه یا دیدن موج صوتی ساده، حافظه کمتر نیز ممکن است کافی باشد.
رزولوشن ۸، ۱۲ یا ۱۴ بیت تعداد سطوح دیجیتالسازی را مشخص میکند، اما افزایش بیت بهتنهایی دقت واقعی را تضمین نمیکند. نویز ورودی، پهنای باند فعال، دامنه انتخابشده و طراحی مبدل مؤثرند. حالت رزولوشن بالاتر در مدلهای A ممکن است محدودیتهایی در نرخ یا پهنای باند داشته باشد؛ شرایط هر حالت را در دفترچه همان دستگاه بخوانید.
🔌 USB، LAN و Wi‑Fi چه تفاوتی دارند؟
USB معمولاً هم تغذیه و هم داده را منتقل میکند و سادهترین راه اتصال کنار لپتاپ است. LAN برای کنترل از فاصله یا قرار دادن دستگاه نزدیک میز آزمون مفید است و ممکن است هنگام استفاده به آداپتور جداگانه نیاز داشته باشد. Wi‑Fi در خانواده VDS6000 بهصورت ماژول اختیاری معرفی شده و نباید وجود آن را برای تمام بستهها قطعی دانست.
سازگاری نرمافزار وابسته به سری، نسخه سیستمعامل و فایل درایور است. سازنده برای VDS6000 توسعه ثانویه روی Windows، Linux، Android و iOS و نرمافزار macOS ارائه کرده است، اما همه قابلیتها و روش اتصال لزوماً روی تمام پلتفرمها یکسان نیست. قبل از خرید، نسخه سیستمعامل رایانه و نرمافزار قابلدریافت برای همان مدل را بررسی کنید.
🛡️ ایزولاسیون USB و ایمنی اندازهگیری

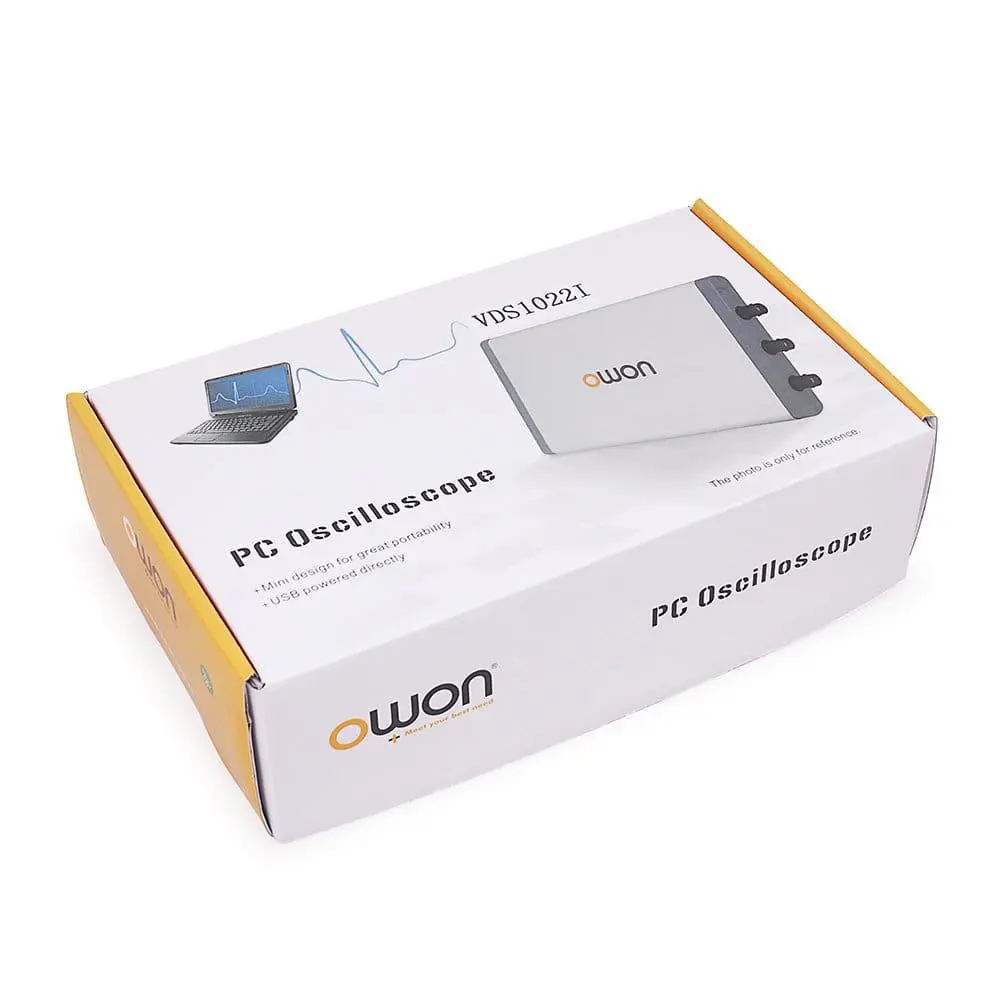

پسوند I در VDS-1022I به نسخه دارای ایزولاسیون USB اشاره دارد. این ویژگی میتواند مسیر رایانه را از بخش اندازهگیری جدا کند، اما به معنی مجازبودن اتصال پراب به هر ولتاژ یا شناور بودن مستقل همه کانالها نیست. بدنه BNC و گیره زمین کانالها ممکن است مرجع مشترک داشته باشند؛ اتصال دو گیره زمین به نقاطی با پتانسیل متفاوت میتواند اتصال کوتاه خطرناک ایجاد کند.
هرگز برای اندازهگیری مستقیم برق شهر، خروجی اینورتر، منبع بدون ایزولاسیون یا مدار با انرژی بالا فقط به پراب معمولی و عبارت USB Isolation تکیه نکنید. باید رده ایمنی ورودی، حداکثر ولتاژ، روش ارت، پراب تفاضلی یا ولتاژبالای دارای رده مناسب و صلاحیت کاربر رعایت شود. حداکثر ورودی ۴۰V Peak که برای بسیاری از مدلهای VDS اعلام شده، با نسبت 10X پراب و تبلیغ ولتاژ پراب یکی نیست و محدودیت هر جزء از زنجیره باید جداگانه بررسی شود.
🎛️ تعداد کانال؛ دو یا چهار؟
دو کانال برای مقایسه ورودی و خروجی یک مدار، فاز دو سیگنال یا بررسی کلاک و داده در پروژه ساده مناسب است. چهار کانال برای منابع تغذیه چندریل، مدار سهفاز کمولتاژ، ارتباطات دیجیتال چندخطی یا مشاهده همزمان ورودی، خروجی و دو سیگنال کنترلی انعطاف بیشتری دارد. بااینحال فعالکردن چهار کانال ممکن است نرخ نمونهبرداری یا حافظه قابلاختصاص به هر کانال را تغییر دهد.
اگر فقط یک یا دو سیگنال سریع دارید، مدل دوکاناله با پهنای باند بالاتر میتواند ارزش بیشتری از چهارکاناله کندتر داشته باشد. اگر همزمانی چند سیگنال برای عیبیابی مهم است، VDS-2064، VDS-3104، VDS-6074 یا VDS-6104 انتخابهای چهارکاناله این دستهاند.
〰️ ژنراتور داخلی و قابلیتهای نرمافزاری
VDS-6102 دارای یک کانال Function Generator داخلی است. مشخصات خانواده برای موج سینوسی تا ۵MHz، موج مربعی تا ۲۰۰kHz و Ramp/Pulse تا ۱۰kHz را اعلام میکند؛ این محدودیتها برای هر شکل موج متفاوتاند و عبارت «ژنراتور ۵MHz» را نباید به همه شکلها تعمیم داد. دامنه و امپدانس خروجی نیز باید با بار مدار سازگار باشد.
FFT برای مشاهده تقریبی محتوای فرکانسی، اندازهگیری خودکار برای پارامترهایی مانند Vpp و فرکانس، و تریگر Edge/Pulse/Slope برای پایدارکردن یا یافتن رویداد مفیدند. FFT یک اسیلوسکوپ عمومی جای تحلیلگر طیف RF تخصصی را در همه کاربردها نمیگیرد؛ کف نویز، پنجره، طول رکورد و نرخ نمونهبرداری نتیجه را محدود میکنند.
🧪 پراب، جبرانسازی و اتصال صحیح
- نسبت 1X/10X پراب را با تنظیم نرمافزار یکسان کنید.
- پیش از اندازهگیری دقیق، پراب را با خروجی کالیبراسیون دستگاه جبران کنید.
- گیره زمین را کوتاه نگه دارید تا حلقه بزرگ، نویز و رینگینگ ایجاد نکند.
- حداکثر ولتاژ و رده ایمنی پراب و دستگاه را جداگانه بررسی کنید.
- برای سیگنال تفاضلی یا سمت High-Side از پراب تفاضلی مناسب استفاده کنید.
- نرخ نمونهبرداری، حافظه و تریگر را متناسب با رویداد تنظیم کنید.
📦 اقلام همراه
بسته معمولاً شامل دستگاه، تعداد پراب متناسب با کانالها، کابل USB، نرمافزار یا راهنمای دریافت آن، راهنمای سریع و در برخی مدلها کیف، آداپتور، قاب سیلیکونی یا ماژول اختیاری است. سازنده صریحاً اعلام میکند اقلام همراه تابع تحویل نهاییاند؛ بنابراین تصویر و فهرست همان صفحه محصول عصرتولز را معیار قرار دهید و وجود LAN، Wi‑Fi، آداپتور یا تعداد پراب را قطعی فرض نکنید.
💳 قیمت و خرید کارت اسیلوسکوپ اوون
قیمت کارت اسیلوسکوپ اوون به تعداد کانال، پهنای باند، حافظه، رزولوشن، ایزولاسیون، ژنراتور داخلی و امکانات ارتباطی بستگی دارد. مدل VDS-1022 برای آموزش و سیگنالهای کمسرعتتر اقتصادی است؛ سریهای ۶۰ و ۱۰۰ مگاهرتز برای عیبیابی سریعتر و مدلهای چهارکاناله برای مشاهده همزمان مناسبترند.
برای خرید کارت اسیلوسکوپ OWON از عصرتولز، ابتدا بیشترین فرکانس و زمان خیز، تعداد سیگنالهای همزمان، سطح ولتاژ، سیستمعامل و نیاز به ثبت طولانی را مشخص کنید. سپس قیمت و موجودی روز، کد کامل مدل و پسوند A، I یا L را در صفحه محصول کنترل کنید.
❓ پرسشهای متداول
آیا کارت اسیلوسکوپ اوون بدون کامپیوتر کار میکند؟
مدلهای این دسته نمایشگر مستقل ندارند و برای مشاهده و کنترل به رایانه یا پلتفرم سازگار و نرمافزار مربوط نیاز دارند.
VDS-6104 رزولوشن ۱۴ بیت دارد؟
مدل معمولی VDS-6104 هشتبیتی است؛ قابلیت ۱۲/۱۴ بیت به نسخه VDS-6104A مربوط میشود. پسوند کامل روی دستگاه و سفارش را بررسی کنید.
آیا نرخ ۱GSa/s در هر چهار کانال همزمان ثابت است؟
الزاماً خیر. نرخ بیشینه میتواند با تعداد کانال فعال و تنظیمات حافظه تغییر کند؛ جدول حالتهای نمونهبرداری دفترچه همان مدل ملاک است.
میتوان برق شهر را مستقیم اندازه گرفت؟
با پراب معمولی و بدون روش ایمنی مناسب خیر. برای مدارهای پرانرژی به ابزار دارای رده، پراب تفاضلی یا ولتاژبالای مناسب و کاربر آموزشدیده نیاز است.
مدل I چه مزیتی دارد؟
VDS-1022I ایزولاسیون USB دارد که حفاظت مسیر رایانه را بهتر میکند، اما محدودیت ورودی و مرجع مشترک کانالها همچنان باید رعایت شود.
✅ مشخصات کوتاه و موردی
- نام دسته: کارت اسیلوسکوپ اوون (OWON)
- نام انگلیسی: OWON PC/USB Oscilloscope
- تعداد کانال: ۲ یا ۴ کانال، بسته به مدل
- پهنای باند: ۲۵، ۶۰، ۷۰، ۱۰۰ و مدل فهرستشده ۱۵۰MHz
- نمونهبرداری: ۱۰۰MSa/s یا حداکثر ۱GSa/s
- حافظه: تا ۱۰M نقطه در مدلهای منتخب
- اتصال: USB و در برخی مدلها LAN/Wi‑Fi اختیاری
- مدلهای خاص: نسخه I با ایزولاسیون USB و نسخه A با رزولوشن بالاتر
- خرید: قیمت و موجودی روز در عصرتولز
