منبع تغذیه سوگون (SUGON) برای تأمین DC قابل تنظیم، محدودکردن جریان و مشاهده رفتار مصرفی برد در تعمیرات موبایل و الکترونیک استفاده می‌شود و در این دسته عصرتولز دو مدل اصلی SUGON 3005PM و SUGON 3005D موجود است. هر دو خروجی اصلی ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر با توان نامی حداکثر ۱۵۰ وات دارند، اما 3005PM از نظر تعداد خروجی USB، نمایش توان و مدیریت پنل کامل‌تر است. انتخاب درست باید براساس نوع برد، تعداد خروجی مورد نیاز، ایمنی USB و شیوه عیب‌یابی انجام شود.
⚡ راهنمای خرید منبع تغذیه سوگون
منبع تغذیه رومیزی ولتاژ تنظیم‌شده را به مدار می‌دهد و سقف جریان را محدود می‌کند. جریان عددی نیست که دستگاه به اجبار وارد برد کند؛ بار به اندازه نیاز خود جریان می‌کشد تا زمانی که به حد تنظیم‌شده برسد. وقتی مصرف از محدودیت عبور کند، منبع وارد حالت جریان ثابت یا حفاظت اضافه‌جریان می‌شود و ولتاژ خروجی افت می‌کند یا خروجی قطع می‌شود. درک این رفتار برای جلوگیری از آسیب برد ضروری است.
عدد ۳۰V/5A به معنی امکان استفاده هم‌زمان در هر ترکیبی تا توان ۱۵۰ وات است. برای مثال خروجی ۳۰ ولت و ۵ آمپر دقیقاً ۱۵۰ وات می‌شود، اما در ولتاژهای پایین سقف توان با حاصل‌ضرب ولتاژ و جریان تعیین می‌شود. ظرفیت نامی، تضمین دقت یا نویز پایین نیست؛ برای کار حساس، صحت نمایش با مولتی‌متر کالیبره و ریپل با ابزار مناسب بررسی شود.
🧰 منبع تغذیه SUGON 3005D
SUGON 3005D مدل کلاسیک این دسته با خروجی اصلی ۰ تا ۳۰ ولت، محدودیت جریان ۰ تا ۵ آمپر و توان نامی ۱۵۰ وات است. دو ولوم دیجیتال فشاری برای تنظیم ولتاژ و جریان دارد و نمایشگر چهاررقمی، ولتاژ و جریان را جداگانه نشان می‌دهد. چهار کلید M1 تا M4 برای ذخیره و فراخوانی تنظیمات ولتاژ، جریان و وضعیت حفاظت در نظر گرفته شده‌اند.
دو حالت حفاظت اضافه‌جریان CONT.OCP و ONCE.OCP روی پنل دیده می‌شود. حالت یک‌باره پس از رخداد اضافه‌جریان خروجی را متوقف می‌کند و برای بازیابی به اقدام کاربر نیاز دارد؛ حالت پیوسته رفتار محدودکننده یا تکرارشونده‌ای متناسب با تنظیم دستگاه دارد. انتخاب حالت باید با خطر مدار هماهنگ باشد. برای برد ناشناخته، حفاظت محافظه‌کارانه و حد جریان پایین نقطه شروع امن‌تری است.
در پنل جلو یک خروجی USB وجود دارد و کنار آن هشدار توجه به تنظیم ولتاژ چاپ شده است. این پورت را نباید مثل USB ثابت پنج‌ولت فرض کرد. قبل از اتصال گوشی، کابل تست یا وسیله مصرفی، ولتاژ واقعی پورت را با مولتی‌متر بررسی کنید. سه ترمینال قرمز مثبت، مشکی منفی و سبز زمین/شاسی نیز روی پنل قرار دارند. ترمینال سبز جای سیم منفی مدار نیست و کاربرد آن باید مطابق نقشه اتصال باشد.
ابعاد ثبت‌شده بدنه ۲۳۰ × ۱۲۵ × ۱۷۵ میلی‌متر و وزن حدود ۴٫۶۵ کیلوگرم است. در پشت دستگاه فن، ورودی برق شهر، فیوز و کلید محدودیت ۵/۳۰ ولت دیده می‌شود. برق ورودی نسخه موجود ۲۲۰ ولت و توان نامی ۱۵۰ وات روی اطلاعات فروشگاه ثبت شده، اما پلاک همان دستگاه تحویلی همیشه ملاک نهایی است.
🔌 منبع تغذیه SUGON 3005PM

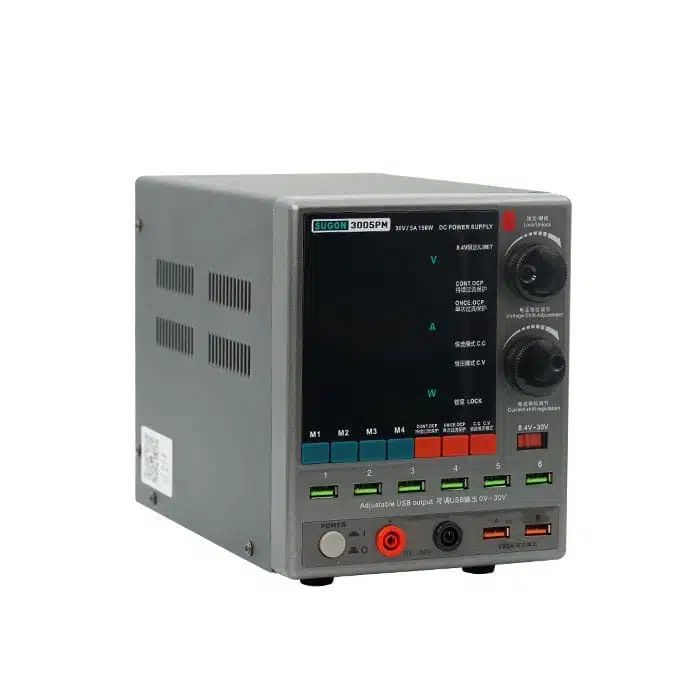

SUGON 3005PM همان بازه اصلی ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر را ارائه می‌کند و علاوه بر ولتاژ و جریان، توان لحظه‌ای را روی نمایشگر LED نشان می‌دهد. چهار حافظه M1 تا M4، تنظیم ولتاژ و جریان با ولوم‌های دیجیتال، قفل پنل، حالت‌های CC/CV و حفاظت اضافه‌جریان پیوسته و یک‌باره از امکانات آن هستند. ترانس حلقوی و فن هوشمند برای کار پایدارتر در بار طولانی در طراحی سازنده ذکر شده‌اند.
تفاوت شاخص 3005PM مجموعه USB جلوی دستگاه است: شش خروجی USB قابل تنظیم ۰ تا ۳۰ ولت و دو خروجی ثابت ۵ ولت ۲ آمپر با برچسب A و B. خروجی‌های قابل تنظیم برای کابل‌ها و بردهای تست تخصصی‌اند و اتصال مستقیم وسیله USB معمولی به آن‌ها می‌تواند در ولتاژ بالاتر از ۵ ولت فوراً آسیب ایجاد کند. رنگ و شکل USB هرگز جای اندازه‌گیری ولتاژ را نمی‌گیرد.
کلید ۸٫۴V/۳۰V محدوده بالای تنظیم را تغییر می‌دهد و برای کاهش احتمال تنظیم ناخواسته ولتاژ بالا در کارهای کم‌ولتاژ مفید است. عدد ۸٫۴ ولت در بعضی کاربردهای تعمیر لپ‌تاپ یا پک دو سلولی استفاده می‌شود، اما به معنی سازگاری خودکار با باتری یا برد نیست. پلاریته، محدودیت جریان و ولتاژ مجاز هر مدار باید جداگانه مشخص شود.
نسخه جدید 3005PM v26 امکاناتی مانند حفاظت پالسی و خروجی‌های توسعه‌یافته دارد، اما محصول تصویری این دسته 3005PM نسل معمولی با برچسب 30V/5A/150W است. قابلیت‌های v26 نباید بدون مشاهده همان پسوند روی جعبه یا بدنه برای موجودی فعلی فرض شوند.
⚙️ جدول مقایسه SUGON 3005PM و 3005D
| ویژگی |
SUGON 3005PM |
SUGON 3005D |
| ولتاژ خروجی اصلی |
۰ تا ۳۰V DC |
۰ تا ۳۰V DC |
| جریان خروجی اصلی |
۰ تا ۵A |
۰ تا ۵A |
| توان نامی حداکثر |
۱۵۰W در نسخه موجود |
۱۵۰W |
| نمایشگر |
ولتاژ، جریان و توان |
ولتاژ و جریان |
| حافظه |
۴ کلید M1 تا M4 |
۴ کلید M1 تا M4 |
| حالت‌ها |
CC/CV، CONT.OCP و ONCE.OCP |
CC/CV، CONT.OCP و ONCE.OCP |
| USB قابل تنظیم |
۶ خروجی ۰ تا ۳۰V |
یک خروجی وابسته به تنظیم/کلید محدودیت |
| USB ثابت |
۲ خروجی ۵V/2A |
پورت ثابت مستقل در داده فعلی تأیید نشده |
| محدودیت ولتاژ |
کلید ۸٫۴V/۳۰V |
کلید ۵V/۳۰V در پشت دستگاه |
| ترمینال خروجی |
مثبت و منفی اصلی |
مثبت، منفی و زمین/شاسی |
| خنک‌کاری |
فن هوشمند |
فن پشت دستگاه |
| ابعاد ثبت‌شده |
برای سری دقیق از پلاک/جعبه کنترل شود |
۲۳۰ × ۱۲۵ × ۱۷۵ میلی‌متر |
| وزن ثبت‌شده |
حدود ۵ کیلوگرم در بسته‌بندی سازنده |
حدود ۴٫۶۵ کیلوگرم |
| انتخاب مناسب |
میز تعمیر با خروجی‌های USB متعدد و نمایش توان |
منبع کلاسیک ۳۰V/5A با کنترل ساده‌تر |
🧭 تفاوت CV، CC و OCP چیست؟
در حالت CV یا ولتاژ ثابت، منبع تلاش می‌کند ولتاژ تنظیم‌شده را ثابت نگه دارد. اگر بار جریان بیشتری از حد تعیین‌شده بخواهد، منبع وارد CC یا جریان ثابت می‌شود و برای نگه‌داشتن جریان، ولتاژ را کاهش می‌دهد. این تغییر رفتار در تعمیر برد نشانه مهمی است، اما به‌تنهایی نوع خرابی را مشخص نمی‌کند. الگوی جریان باید همراه با نقشه، دما، مقاومت به زمین و توالی راه‌اندازی تحلیل شود.
OCP یا حفاظت اضافه‌جریان برای قطع یا محدودکردن خروجی در شرایط پرمصرف و اتصال کوتاه است. حالت CONT برای همه بردها مناسب نیست؛ تکرار انرژی روی اتصال کوتاه می‌تواند قطعه را گرم یا مسیر ظریف را بسوزاند. حالت ONCE برای بار ناشناخته محافظه‌کارانه‌تر است. قبل از تزریق ولتاژ، حداکثر مجاز ریل و جهت تغذیه مشخص شود.
🔬 استفاده در تعمیرات موبایل و برد
برای روشن‌کردن برد موبایل، ابتدا ولتاژ مشابه منبع اصلی دستگاه و حد جریان پایین تنظیم کنید. پلاریته کابل را با مولتی‌متر کنترل و سپس اتصال را انجام دهید. مصرف لحظه‌ای در زمان فشردن پاور می‌تواند به تشخیص مرحله بوت کمک کند، اما جدول‌های عمومی جریان قطعی نیستند؛ مدل دستگاه، وضعیت باتری، نمایشگر و لوازم متصل روی الگو اثر دارند.
برای یافتن اتصال کوتاه با گرما، تزریق باید فقط روی ریل شناخته‌شده و با ولتاژ کمتر یا مساوی حد همان ریل انجام شود. افزایش بی‌محابای ولتاژ یا جریان به‌منظور «داغ‌کردن قطعه» می‌تواند CPU، حافظه یا مسیر برد را نابود کند. از دوربین حرارتی یا روش تبخیری مناسب در محیط دارای تهویه استفاده کنید و مواد قابل اشتعال را دور از جرقه و قطعه داغ نگه دارید.
منبع تغذیه آزمایشگاهی شارژر باتری عمومی نیست. شارژ سلول لیتیومی به کنترل دقیق CC/CV، قطع مناسب، پایش دما و مدار حفاظت نیاز دارد. خروجی ثابت ۵V USB برای دستگاهی که مدار شارژ داخلی سالم دارد مناسب‌تر است؛ اتصال مستقیم سلول به خروجی قابل تنظیم بدون مدار مدیریت باتری خطر آتش‌سوزی دارد.
🛡️ ایمنی برق و حفاظت از دستگاه زیر تست
منبع را به پریز ارت‌دار با ولتاژ مطابق پلاک وصل کنید. دریچه‌های جانبی و فن پشت حداقل چند سانتی‌متر فضای آزاد داشته باشند. دستگاه را روی سطح خشک، پایدار و غیرقابل اشتعال قرار دهید. بازکردن بدنه در حالت متصل خطر برق‌گرفتگی دارد، زیرا بخش اولیه و خازن‌ها با برق شهر کار می‌کنند و ممکن است پس از قطع نیز شارژ باقی بماند.
قبل از اتصال بار، خروجی را بدون بار اندازه بگیرید و حد جریان را تنظیم کنید. کابل نازک در جریان بالا افت ولتاژ و گرما ایجاد می‌کند؛ از سیم و فیش متناسب استفاده کنید. اتصال معکوس، تماس ترمینال‌ها یا رهاشدن سر پراب می‌تواند برد و منبع را آسیب بزند. برای تست طولانی، دمای کابل، ترمینال و بدنه را زیر نظر بگیرید.
هیچ‌یک از نمایشگرهای داخلی جای ابزار مرجع کالیبره را نمی‌گیرند. اگر تلرانس پروژه حساس است، ولتاژ و جریان را با مولتی‌متر مناسب راستی‌آزمایی کنید. توان نمایش‌داده‌شده حاصل اندازه‌گیری داخلی است و عدم قطعیت آن در اطلاعات فعلی موجودی اعلام نشده است.
🔍 تشخیص نمونه اصلی SUGON
سازنده به‌طور رسمی درباره نمونه‌های تقلبی 3005D هشدار داده است. برچسب ضدجعل، QR خدمات پس از فروش، مشخصات روی ترانس، جانمایی برد و فیوز داخلی از نشانه‌های مقایسه رسمی هستند، اما ظاهر به‌تنهایی تضمین اصالت نیست. شماره سریال، بسته‌بندی، کیفیت چاپ و مسیر خرید معتبر را بررسی کنید.
محصولات این دسته با تأکید بر اصالت عرضه شده‌اند. هنگام تحویل، مدل روی پنل و جعبه، ولتاژ ورودی، سلامت پلمب، یکنواختی نمایشگر، عملکرد ولوم و تعداد USBها را تطبیق دهید. عبارت 3005PM v26 فقط زمانی معتبر است که همین پسوند روی کالا ثبت شده باشد.
📦 اقلام همراه منبع تغذیه سوگون
فهرست رسمی هر دو مدل شامل دستگاه، کابل برق و دفترچه راهنما است. وجود کابل‌های خروجی، پراب سوسماری، فیوز یدکی یا تبدیل دوشاخه ممکن است با بسته و بازار عرضه متفاوت باشد. پیش از خرید، اقلام داخل جعبه موجودی عصرتولز را تأیید کنید؛ کابل خروجی نامناسب می‌تواند توان عملی منبع را محدود کند.
💳 قیمت و خرید منبع تغذیه سوگون (SUGON)
قیمت منبع تغذیه سوگون (SUGON) به مدل، نسخه، اصالت، تعداد خروجی و موجودی وابسته است و قیمت روز 3005PM و 3005D در صفحه محصول عصرتولز نمایش داده می‌شود. اگر چند کابل USB تست و نمایش توان برایتان مهم است، 3005PM ارزش کاربردی بیشتری دارد. اگر خروجی اصلی ۳۰V/5A، حافظه و کنترل ساده کافی است، 3005D انتخاب اقتصادی‌تر و شناخته‌شده‌ای است.
هنگام مقایسه، فقط ۳۰ ولت و ۵ آمپر را نبینید؛ نوع USB، حالت OCP، نسخه پنل، ولتاژ ورودی، خدمات و اصالت مهم‌اند. قیمت بسیار پایین در بازاری که نمونه غیراصل وجود دارد باید با بررسی دقیق سریال و ساختار دستگاه همراه شود.
❓ پرسش‌های متداول
تفاوت اصلی SUGON 3005PM و 3005D چیست؟
هر دو ۳۰V/5A هستند، اما 3005PM توان را نمایش می‌دهد و شش USB قابل تنظیم و دو USB ثابت ۵V/2A دارد؛ 3005D پنل ساده‌تر و یک USB تنظیم‌پذیر دارد.
آیا USB سبز 3005PM همیشه ۵ ولت است؟
خیر. شش پورت سبز قابل تنظیم ۰ تا ۳۰ ولت‌اند. فقط دو پورت نارنجی A و B با برچسب ۵V/2A ثابت معرفی شده‌اند.
آیا می‌توان باتری لیتیومی را مستقیم شارژ کرد؟
بدون مدار شارژ و حفاظت مناسب توصیه نمی‌شود. شارژ لیتیوم نیازمند پروفایل CC/CV، قطع و پایش ایمن است.
چرا منبع وارد حالت CC می‌شود؟
بار به حد جریان تعیین‌شده رسیده است؛ منبع برای محدودکردن جریان، ولتاژ خروجی را پایین می‌آورد.
آیا 3005PM موجود همان v26 است؟
تصویر موجودی مدل معمولی 30V/5A/150W را نشان می‌دهد. قابلیت‌های v26 فقط با تأیید پسوند روی جعبه و بدنه معتبرند.
برای تزریق روی برد موبایل ۳۰ ولت مناسب است؟
خیر. ولتاژ باید با حداکثر مجاز همان ریل هماهنگ و معمولاً بسیار کمتر باشد. ۳۰ ولت می‌تواند برد را فوراً نابود کند.
✅ مشخصات کوتاه و موردی
- دسته: منبع تغذیه سوگون (SUGON)
- مدل‌ها: SUGON 3005PM و SUGON 3005D
- ولتاژ اصلی: ۰ تا ۳۰ ولت DC
- جریان اصلی: ۰ تا ۵ آمپر
- توان نامی: حداکثر ۱۵۰ وات
- حافظه: چهار تنظیم M1 تا M4
- حالت‌ها: CV، CC، CONT.OCP و ONCE.OCP
- USB مدل 3005PM: شش پورت ۰–۳۰V و دو پورت ۵V/2A
- USB مدل 3005D: تنظیم‌پذیر؛ قبل از اتصال اندازه‌گیری شود
- خنک‌کاری: فن و ترانس حلقوی
- کاربرد: تعمیر موبایل، برد و آزمایشگاه الکترونیک
- هشدار: USB قابل تنظیم می‌تواند وسیله ۵ ولتی را بسوزاند
- اصالت: سریال و برچسب ضدجعل کنترل شود
