📈 اسیلوسکوپ دیجیتال رومیزی؛ راهنمای انتخاب برای آزمایشگاه و تعمیرات
اسیلوسکوپ دیجیتال رومیزی شکل موج ولتاژ را در طول زمان نمایش می‌دهد و برای مشاهده نویز، ریپل منبع تغذیه، پالس، فرکانس، زمان‌بندی و رفتار گذرای مدار استفاده می‌شود. در دسته اسیلوسکوپ دیجیتال رومیزی عصرتولز مدل‌های دو و چهار کاناله از برندهایی مانند HANTEK، RIGOL، OWON، GW Instek، MEGATEK و FNIRSI دیده می‌شود؛ بعضی دستگاه‌ها تنها اسیلوسکوپ‌اند و برخی فانکشن ژنراتور، لاجیک آنالایزر یا مولتی‌متر داخلی نیز دارند. برای انتخاب درست نباید فقط پهنای باند را دید؛ نرخ نمونه‌برداری، عمق حافظه، تعداد کانال، نوع تریگر، ایمنی ورودی، رابط‌ها و کیفیت پراب‌ها با هم عملکرد واقعی دستگاه را می‌سازند.
🧠 اسیلوسکوپ چه اطلاعاتی به شما می‌دهد؟
مولتی‌متر معمولاً یک مقدار عددی مانند ولتاژ مؤثر یا فرکانس را نشان می‌دهد، اما اسیلوسکوپ تغییرات سیگنال را روی محور زمان آشکار می‌کند. با آن می‌توان دامنه، دوره، Duty Cycle، زمان صعود و سقوط، تأخیر میان کانال‌ها و نوسان‌های ناخواسته را بررسی کرد. قابلیت اندازه‌گیری خودکار سرعت کار را بالا می‌برد، درحالی‌که نشانگرهای Cursor برای کنترل دستی و دقیق نقاط موج مفیدند. FFT نیز نمایش حوزه فرکانس را فراهم می‌کند، اما جای تحلیل‌گر طیف تخصصی را در همه کاربردها نمی‌گیرد.
کاربر تعمیرات ممکن است برای بررسی کلاک، خروجی منبع تغذیه سوئیچینگ و سیگنال صوتی به دستگاه نیاز داشته باشد؛ دانشجو روی مدارهای آموزشی کار می‌کند و طراح سیستم امبدد به حافظه عمیق، دیکود پروتکل و کانال‌های دیجیتال اهمیت می‌دهد. تعریف این کاربردها پیش از خرید، از پرداخت هزینه برای قابلیت‌های بلااستفاده جلوگیری می‌کند.
📋 جدول مشخصات فنی مهم
| مشخصه |
معنی |
راهنمای انتخاب |
| پهنای باند |
محدوده فرکانسی ورودی آنالوگ تا نقطه افت تعریف‌شده |
برای مشاهده شکل موج، فقط برابر بودن با فرکانس پایه کافی نیست؛ هارمونیک‌ها نیز اهمیت دارند. |
| نرخ نمونه‌برداری |
تعداد نمونه ثبت‌شده در هر ثانیه |
نرخ هر کانال و کاهش آن هنگام فعال‌شدن چند کانال را بررسی کنید. |
| عمق حافظه |
تعداد نقاط قابل ذخیره در هر ثبت |
حافظه بیشتر امکان ثبت بازه طولانی با جزئیات زمانی بهتر را می‌دهد. |
| تعداد کانال |
سیگنال‌های آنالوگ قابل مشاهده هم‌زمان |
دو کانال برای بسیاری از تعمیرات کافی است؛ تحلیل سامانه‌های چندبخشی از چهار کانال سود می‌برد. |
| وضوح عمودی |
تعداد بیت مبدل آنالوگ به دیجیتال |
برای اختلاف‌های کوچک روی سیگنال بزرگ، نویز و کیفیت ورودی نیز کنار تعداد بیت مهم‌اند. |
| تریگر |
شرط شروع و پایدارشدن ثبت موج |
Edge پایه است؛ Pulse، Video، Slope و Serial برای عیب‌یابی‌های خاص مفیدند. |
| ایمنی ورودی |
حداکثر ولتاژ و رده مجاز اندازه‌گیری |
حد ورودی دستگاه، پراب و نوع اتصال را هم‌زمان رعایت کنید. |
| رابط‌ها |
USB، LAN، خروجی Pass/Fail یا ذخیره‌سازی |
برای انتقال داده، کنترل از رایانه و مستندسازی آزمایش اهمیت دارد. |
〰️ پهنای باند را چگونه انتخاب کنیم؟
پهنای باند اعلام‌شده نشان می‌دهد دامنه سیگنال در فرکانس مشخص تا چه حد عبور می‌کند؛ در مرز پهنای باند، دامنه بدون افت نیست. موج مربعی از فرکانس پایه و هارمونیک‌ها ساخته می‌شود، بنابراین برای دیدن لبه‌ها و شکل واقعی پالس به پهنای باندی بیشتر از فرکانس تکرار نیاز دارید. برای تعمیرات عمومی مدل‌های ۷۰ یا ۱۰۰ مگاهرتز رایج‌اند؛ طراحی پرسرعت، لبه‌های کوتاه یا RF می‌تواند به ۱۵۰، ۲۰۰ مگاهرتز یا تجهیزات تخصصی‌تر نیاز داشته باشد.
نمونه‌های این دسته محدوده‌های متفاوتی دارند: HANTEK DSO-4072C و DSO-5072P با پهنای باند ۷۰ مگاهرتز، HANTEK DSO-2C10 و RIGOL DS1102Z-E با ۱۰۰ مگاهرتز، HANTEK DSO-2C15 با ۱۵۰ مگاهرتز و مدل‌هایی مانند HANTEK DSO-5202P، RIGOL DS1202Z-E و OWON SDS220S با ۲۰۰ مگاهرتز عرضه شده‌اند. کد دقیق مدل را کنترل کنید، زیرا تفاوت یک عدد یا حرف در نام می‌تواند پهنای باند یا امکانات داخلی را تغییر دهد.
⏱️ نرخ نمونه‌برداری و عمق حافظه

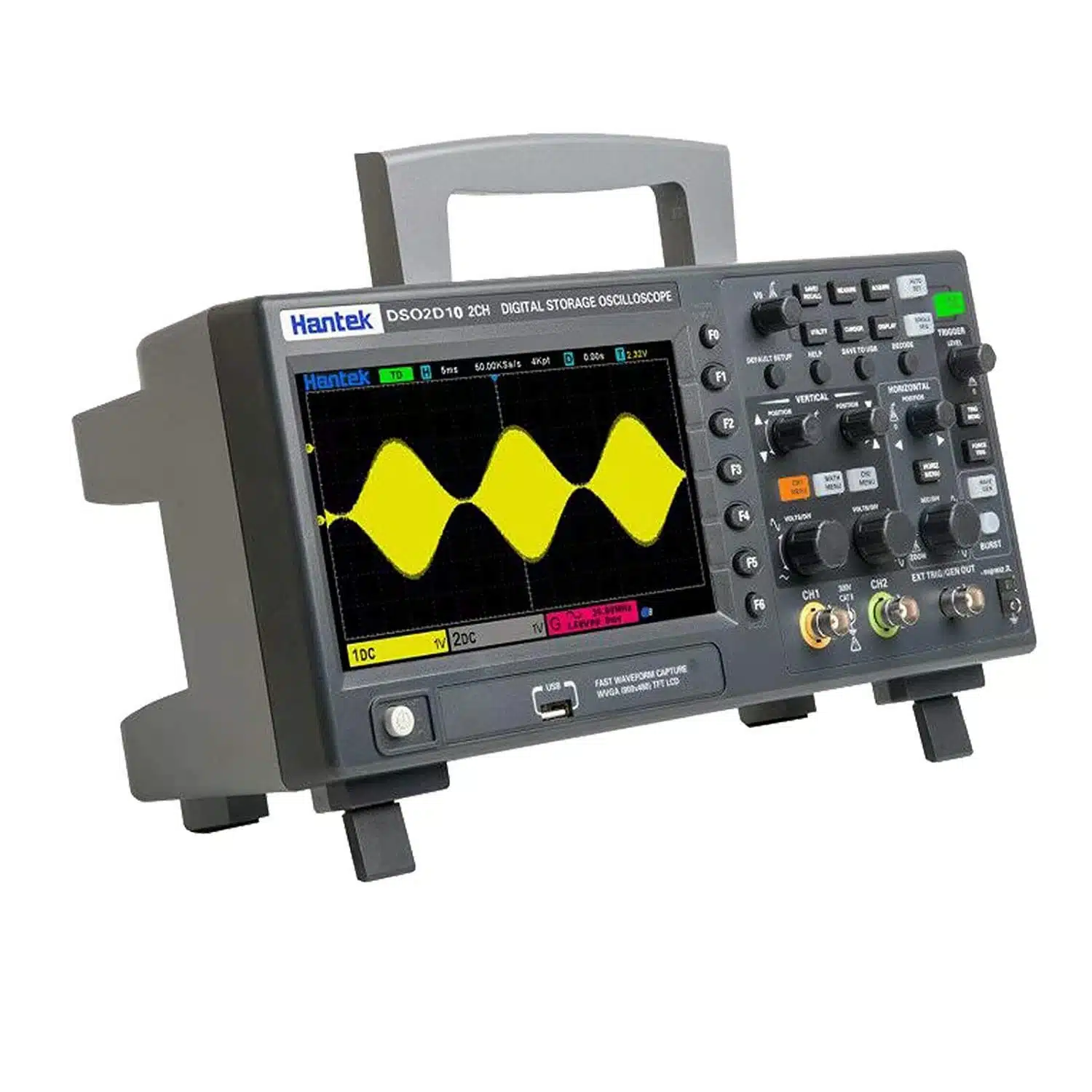

نرخ نمونه‌برداری باید برای بازسازی جزئیات سیگنال کافی باشد. عددی مانند 1GSa/s یعنی حداکثر یک میلیارد نمونه در ثانیه، اما این نرخ ممکن است میان کانال‌ها تقسیم شود یا در تایم‌بیس‌های خاص کاهش یابد. برای نمونه، HANTEK DSO-2D10 حداکثر 1GSa/s در حالت تک‌کانال و 500MSa/s در حالت دوکانال دارد. عبارت «حداکثر» را از نرخ پایدار در همه تنظیمات متمایز کنید.
عمق حافظه تعیین می‌کند دستگاه با یک نرخ نمونه‌برداری مشخص چه مدت ثبت کند. مدل HANTEK DSO-2C10 تا 8Mpts، RIGOL DS1202Z-E تا 24Mpts در یک کانال، MEGATEK 2D20 تا 20M points و HANTEK MPO-6204D تا 64Mpts حافظه اعلام‌شده دارند. حافظه عمیق برای یافتن رخداد کوتاه در یک ثبت طولانی، مشاهده بسته‌های ارتباطی و زوم پس از توقف مفید است؛ در مقابل پردازش و مرور آن می‌تواند زمان بیشتری بگیرد.
🔢 دو کانال یا چهار کانال؟
دو کانال برای مقایسه ورودی و خروجی، اختلاف فاز، سیگنال و کلاک یا دو ریل تغذیه در بسیاری از تعمیرات کافی است. چهار کانال امکان مشاهده هم‌زمان چند ریل، ورودی و خروجی، یا سیگنال‌های مرتبط را می‌دهد و در تحلیل منبع تغذیه، اینورتر و سیستم امبدد ارزشمند است. HANTEK DSO-4204B، DPO-6104C و MPO-6104D و همچنین RIGOL DS1104Z نمونه‌های چهارکاناله دسته هستند. هنگام فعال‌کردن همه کانال‌ها، نرخ نمونه‌برداری، طول حافظه و نرخ ثبت موج ممکن است تغییر کند؛ مشخصات حالت چندکاناله را جداگانه بخوانید.
🧩 DSO، MSO و دستگاه‌های چندکاره
DSO مخفف اسیلوسکوپ ذخیره‌ساز دیجیتال است. MSO علاوه بر کانال‌های آنالوگ، ورودی‌های دیجیتال برای تحلیل منطق دارد. HANTEK MSO-5102D دو کانال آنالوگ و ۱۶ کانال دیجیتال را ترکیب می‌کند و برای کار با سیستم‌های امبدد مناسب است. مدل‌های سری MPO و DPO ممکن است امکاناتی مانند ثبت سریع موج، فانکشن ژنراتور دوکاناله یا دیکود پروتکل داشته باشند؛ جزئیات هر مدل را باید جدا خواند.
فانکشن ژنراتور داخلی برای ایجاد موج آزمایشی و مشاهده پاسخ مدار مفید است. HANTEK DSO-2D15 یک مولد ۲۵ مگاهرتز ۱۲ بیتی دارد، درحالی‌که نسخه DSO-2C15 بدون مولد داخلی عرضه می‌شود. FNIRSI 1014D نیز اسیلوسکوپ دوکاناله ۱۰۰ مگاهرتز را با مولد DDS ترکیب می‌کند. قابلیت چندکاره فضای میز و هزینه شروع را کم می‌کند، ولی دامنه، کیفیت خروجی و استقلال ابزار را با تجهیزات تخصصی مقایسه کنید.
🖥️ نمایشگر، رابط کاربری و ثبت نتایج
صفحه‌نمایش ۷ اینچ با وضوح ۸۰۰×۴۸۰ در بسیاری از مدل‌های این دسته رایج است؛ OWON XDS-3202E نمایشگر ۸ اینچ ۸۰۰×۶۰۰ دارد و بعضی مدل‌ها لمسی‌اند. اندازه و وضوح روی خواندن منوها و تفکیک چند کانال اثر دارند، اما سرعت پاسخ رابط، چیدمان کلیدها و ولوم‌ها نیز برای کار روزمره مهم است. کلید Auto برای شروع سریع مفید است، ولی اندازه‌گیری دقیق نیازمند تنظیم آگاهانه مقیاس عمودی، تایم‌بیس، کوپلینگ و تریگر است.
USB Host برای ذخیره تصویر و داده روی حافظه فلش و USB Device یا LAN برای ارتباط با رایانه استفاده می‌شود. اگر مستندسازی، گزارش آزمایش یا کنترل از راه دور مهم است، فرمت خروجی، نرم‌افزار و سازگاری سیستم‌عامل را بررسی کنید. وجود پورت به‌تنهایی تضمین نمی‌کند همه قابلیت‌ها بدون گزینه نرم‌افزاری اضافی فعال باشند.
🧲 پراب مناسب؛ نیمی از سیستم اندازه‌گیری
پهنای باند و رده ولتاژی پراب باید با دستگاه و سیگنال سازگار باشد. پراب ×10 بار کمتری به مدار وارد می‌کند و معمولاً برای دامنه و پهنای باند بالاتر مناسب‌تر است، ولی حساسیت خواندن سیگنال‌های بسیار کوچک را تغییر می‌دهد. ضریب پراب در منوی کانال باید با کلید فیزیکی پراب یکسان تنظیم شود. جبران‌سازی پراب را با خروجی کالیبراسیون دستگاه انجام دهید تا لبه موج مربع دچار گردشدگی یا Overshoot ناشی از تنظیم نباشد.
سیم زمین بلند پراب در فرکانس بالا می‌تواند نویز و رزونانس ایجاد کند. برای اندازه‌گیری لبه‌های سریع از اتصال زمین کوتاه مناسب استفاده کنید. دو گیره زمین کانال‌های یک اسیلوسکوپ رومیزی معمولاً از نظر الکتریکی به هم و به ارت حفاظتی متصل‌اند؛ اتصال آن‌ها به نقاط با پتانسیل متفاوت می‌تواند اتصال کوتاه خطرناک ایجاد کند.
⚠️ ایمنی در اندازه‌گیری برق شهر و منابع قدرت
اسیلوسکوپ رومیزی معمولی ورودی ایزوله ندارد. زمین BNC اغلب به ارت برق شهر متصل است و نباید آن را مانند پراب شناور مولتی‌متر به هر نقطه مدار وصل کرد. اندازه‌گیری شبکه برق، اولیه منبع سوئیچینگ، اینورتر و مدارهای ولتاژ بالا نیازمند شناخت رده CAT، حد ولتاژ ورودی، پراب تفاضلی یا تجهیزات ایزوله مناسب و روش کاری ایمن است. استفاده از ترانس ایزوله نیز همه خطرها را حذف نمی‌کند.
عدد حداکثر ولتاژ ورودی فقط زمانی معتبر است که فرکانس، ضریب پراب، رده اندازه‌گیری و شرایط اعلام‌شده رعایت شوند. اگر درباره مرجع زمین مدار مطمئن نیستید، اتصال را انجام ندهید و از متخصص کمک بگیرید. هیچ قابلیت نرم‌افزاری جای حفاظت الکتریکی و پراب مناسب را نمی‌گیرد.
📊 مقایسه بر اساس کاربرد
| کاربرد |
اولویت‌ها |
پیشنهاد کلی |
| آموزش و تعمیرات عمومی |
۲ کانال، رابط ساده، Auto، FFT و USB |
مدل ۷۰ تا ۱۰۰ مگاهرتز با نرخ نمونه کافی |
| منابع تغذیه و الکترونیک قدرت |
تریگر مناسب، پراب تفاضلی، ایمنی و حافظه |
انتخاب بر اساس سرعت سوئیچ و ولتاژ، نه فقط فرکانس خروجی |
| سیستم امبدد |
حافظه عمیق، دیکود سریال و لاجیک آنالایزر |
MSO یا DSO دارای گزینه دیکود |
| تحلیل چندسیگنال |
۴ کانال و نرخ نمونه چندکاناله |
مدل چهارکاناله با حافظه کافی |
| آزمایشگاه چندمنظوره |
LAN/USB، ثبت داده، ژنراتور و اندازه‌گیری خودکار |
مدل چندکاره در صورت انطباق دقت و دامنه امکانات |
📦 اقلام همراه
اقلام همراه اسیلوسکوپ میان مدل‌ها متفاوت است و معمولاً می‌تواند شامل پراب به تعداد کانال‌ها، کابل برق، کابل USB، دفترچه یا نرم‌افزار باشد. برای HANTEK DSO-5102P دو پراب، کابل USB و کابل برق در مشخصات دسته ذکر شده است. در مدل‌های MSO ممکن است کابل لاجیک و در مدل‌های دارای AWG کابل خروجی جداگانه لازم باشد. وجود پراب، نوع آن و لوازم اختیاری را فقط از صفحه همان محصول نتیجه بگیرید.
💰 قیمت و خرید اسیلوسکوپ دیجیتال رومیزی از عصرتولز
قیمت اسیلوسکوپ دیجیتال رومیزی به پهنای باند، تعداد کانال، نرخ نمونه‌برداری، حافظه، نرخ ثبت موج، نمایشگر و امکاناتی مانند AWG، DMM، MSO یا دیکود سریال وابسته است. مدل ۲۰۰ مگاهرتز یا چهارکاناله معمولاً با مدل آموزشی دوکاناله هم‌رده نیست؛ ابتدا نیاز فنی را مشخص و سپس قیمت مدل‌های واقعاً قابل مقایسه را بررسی کنید.
در عصرتولز وضعیت موجودی و قیمت روز در صفحه هر مدل نمایش داده می‌شود. پیش از خرید، کد کامل دستگاه، اقلام همراه، محدودیت نرخ نمونه‌برداری در چند کانال و شرایط گارانتی را کنترل کنید. هزینه پراب تفاضلی، پراب جریان یا لوازم جانبی موردنیاز پروژه را نیز از ابتدا در بودجه لحاظ کنید.
❓ پرسش‌های متداول
برای یک سیگنال ۲۰ مگاهرتز اسیلوسکوپ ۲۰ مگاهرتز کافی است؟
برای موج سینوسی نزدیک مرز نیز افت دامنه مطرح است و برای پالس، هارمونیک‌ها به پهنای باند بیشتر نیاز دارند. حاشیه مناسب را بر اساس شکل موج و دقت موردنیاز انتخاب کنید.
1GSa/s همیشه روی همه کانال‌ها در دسترس است؟
نه لزوماً. در بسیاری دستگاه‌ها منابع نمونه‌برداری میان کانال‌های فعال تقسیم می‌شوند. مشخصات تک‌کانال و چندکانال را جدا بررسی کنید.
حافظه عمیق چه مزیتی دارد؟
ثبت طولانی‌تر را با حفظ جزئیات ممکن می‌کند و برای یافتن خطای گذرا یا بررسی بسته‌های ارتباطی مفید است.
تفاوت DSO و MSO چیست؟
DSO کانال‌های آنالوگ دارد؛ MSO کانال‌های دیجیتال منطق را نیز اضافه می‌کند و برای تحلیل هم‌زمان سیگنال آنالوگ و باس دیجیتال مناسب است.
آیا می‌توان گیره زمین پراب را به برق شهر وصل کرد؟
در اسیلوسکوپ رومیزی معمولی این کار می‌تواند اتصال کوتاه و خطر مرگ ایجاد کند. مرجع زمین، پراب و رده ایمنی باید توسط فرد آگاه بررسی شوند.
فانکشن ژنراتور داخلی جای دستگاه جدا را می‌گیرد؟
برای بسیاری آزمایش‌های عمومی مفید است، اما دامنه، توان خروجی، شکل موج و کیفیت آن را با نیاز پروژه مقایسه کنید.
✅ مشخصات کوتاه و کاربردی
- نوع دستگاه: اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی
- پهنای باند رایج دسته: ۵۰ تا ۲۰۰ مگاهرتز، بسته به مدل
- تعداد کانال: دو یا چهار کانال آنالوگ؛ برخی مدل‌ها کانال دیجیتال نیز دارند
- نرخ نمونه‌برداری: تا 1GSa/s یا بیشتر در بعضی مدل‌ها، با شرایط اعلام‌شده
- نمایشگر رایج: رنگی ۷ یا ۸ اینچ
- قابلیت‌ها: FFT، اندازه‌گیری خودکار، USB و گاهی AWG، DMM یا MSO
- معیار خرید: پهنای باند، نرخ نمونه، حافظه، کانال، تریگر و ایمنی
