🌐 اتصالات شبکه؛ راهنمای انتخاب پچکورد، سوکت، کیستون و فیبر
اتصالات شبکه مجموعه قطعاتی است که مسیر ارتباطی مسی، فیبر نوری یا خط تلفن را تکمیل میکند؛ از پچکورد Cat6 و کانکتور 8P8C تا کیستون، پچپنل، اسپلیتر ADSL، پچکورد فیبر و پیگتیل. در عصرتولز محصولات مسی Cat5e و Cat6 با طول ۳۰ سانتیمتر تا ۳ متر، کانکتور بسته ۱۰۰ عددی، پچپنل ۱۲ یا ۲۴ پورت و رابطهای فیبر SC/LC و SC/ST فهرست شدهاند. پیش از خرید باید نوع رسانه، دسته کابل، شیلد، نوع فیبر، کانکتور دو سر و ظرفیت پورت مشخص شود.
شباهت نام «پچکورد» در مس و فیبر به معنی سازگاری آنها نیست. کابل شبکه مسی از زوجهای تابیده و کانکتور RJ45 رایج استفاده میکند؛ فیبر نور را در تار شیشهای یا پلیمری منتقل میکند و به ماژول و کانکتور نوری متناسب نیاز دارد. اسپلیتر ADSL نیز قطعه RJ11 خط تلفن است و در مسیر Ethernet قرار نمیگیرد.

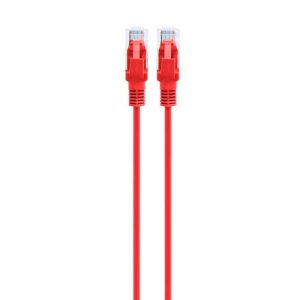

🔌 پچکورد Cat6 آماده
پچکورد آماده کابل انعطافپذیری است که در دو سر کانکتور نصبشده دارد و برای اتصال رایانه به پریز شبکه، سوییچ به پچپنل یا تجهیزات داخل رک استفاده میشود. مدلهای SOMO SL601، SL602 و SL603 بهترتیب طول ۱، ۲ و ۳ متر و سرعت درجشده ۱ گیگابیت بر ثانیه دارند. پچکوردهای XP PRODUCT Cat6 در طول ۱ و ۲ متر، SUR LINK Cat6، Verity Cat6 و Royal Cat6 یکمتری نیز در این دسته دیده میشوند.
عدد «۷ میلیمتر» درجشده برای بعضی کابلهای سومو قطر بیرونی تقریبی کابل است، نه AWG. AWG یک مقیاس شمارهای برای قطر هادی است؛ برای نمونه محصول XP دو متری با هادی AWG23 معرفی شده است. هنگام عبور از داکت یا پچپنل متراکم، قطر بیرونی و شعاع خم اهمیت دارد؛ برای PoE، جنس هادی، سطح مقطع و افزایش دما نیز باید کنترل شود.
🧵 Cat5e یا Cat6؟
Cat5e برای لینکهای گیگابیتی متداول مناسب است و Cat6 مشخصات سختگیرانهتری برای تداخل میان زوجها و پهنای باند دارد. عملکرد نهایی به ضعیفترین جزء کانال وابسته است؛ کابل Cat6 با کیستون یا سوکت نامناسب و سربندی ضعیف الزاماً یک لینک Cat6 ایجاد نمیکند. Patch Cord SUR LINK Cat5e برای شبکههای موجود Cat5e و مدلهای Cat6 برای زیرساخت متناظر انتخاب میشوند.
برای نصب ثابت، دسته تمام اجزا، طول لینک، کیفیت کابلکشی و تست نهایی را مطابق طراحی شبکه هماهنگ کنید. سرعت واقعی علاوه بر کابل به کارت شبکه، سوییچ، تنظیمات و کیفیت لینک بستگی دارد. عبارت 1G روی محصول به معنی سرعت اینترنت یک گیگابیت نیست؛ فقط ظرفیت مسیر محلی در شرایط مناسب را بیان میکند.
🧩 کانکتور Cat6 و تطبیق با کابل
کانکتور AMP/Tyco Cat6 UTP در بسته ۱۰۰ عددی برای سربندی کابل بدون شیلد فهرست شده است. در بازار به سوکت 8P8C معمولاً RJ45 گفته میشود. کانکتور باید با قطر روکش، AWG هادی و نوع هادی مفتولی یا افشان سازگار باشد؛ تیغههای طراحیشده برای کابل افشان و مفتولی میتوانند متفاوت باشند. قبل از خرید عمده، یک نمونه را پرس و با تستر بررسی کنید.
زوجها را تا حد ممکن نزدیک محل پانچ یا کانکتور تابیده نگه دارید. بازکردن زیاد تاب، جابهجایی زوج و لهشدن کابل عملکرد فرکانسی را کاهش میدهد. ترتیب T568A یا T568B باید در دو سر مطابق طرح باشد؛ مهمتر از انتخاب A یا B، یکسانبودن و حفظ زوجهای صحیح است.
🧱 کیستون Cat6 UTP
کیستون SUR LINK Cat6 UTP برای پایاندادن کابل افقی در پریز، فیسپلیت یا پچپنل ماژولار استفاده میشود. روی بدنه معمولاً رنگبندی T568A/B درج میشود و هادیها با ابزار پانچ مناسب در IDC قرار میگیرند. کابل نصب ثابت معمولاً هادی مفتولی دارد و نباید مثل پچکورد بارها خم شود.
کیستون بدون شیلد UTP را در کانال UTP استفاده کنید. ترکیب تصادفی قطعات STP و UTP بدون طراحی اتصال شیلد میتواند حفاظت مورد انتظار را ایجاد نکند. برای محیط نویزی، مسیر، ارت و شیلد باید بهصورت سامانهای طراحی شوند.
🗄️ پچپنل ۱۲ و ۲۴ پورت
پچپنل کابلهای ثابت ساختمان را در رک مرتب و شمارهگذاری میکند و اتصال به سوییچ از طریق پچکورد انجام میشود. SUR LINK T5E با ۲۴ پورت در این دسته معرفی شده است. عنوان محصول SUR LINK F1 عبارت ۱۲ پورت دارد، اما شرح کوتاه آن ۲۴ پورت نوشته است؛ پیش از سفارش، کد مدل، تعداد جایگاه و تصویر پنل را تأیید کنید.
پچپنل باید با دسته کابل، شیلد و نوع رک سازگار باشد. ظرفیت RU، مدیریت کابل پشت و جلو، فضای پانچ و لیبلگذاری را در نظر بگیرید. هر پورت پس از نصب با Wiremap و در پروژه حرفهای با تست گواهیشده بررسی شود.
☎️ اسپلیتر ADSL با RJ11
P-net Splitter و D-Link DSL-30CF برای جداسازی مسیر صدای تلفن و سیگنال ADSL و کاهش شنیدهشدن نویز در گوشی تلفن عرضه شدهاند. رابط آنها RJ11 است و به خط تلفن، مودم DSL و تلفن متصل میشود. برچسب Line، Modem/DSL و Phone را رعایت کنید؛ جابهجایی پورتها میتواند اتصال اینترنت یا تلفن را مختل کند.
اسپلیتر، تقویتکننده سیگنال یا رفعکننده همه خرابیهای خط نیست. سیمکشی فرسوده، انشعاب زیاد، پریز اکسیدشده یا نویز بیرونی باید جداگانه بررسی شود. این قطعه برای شبکه Ethernet با سوکت 8P8C کاربرد ندارد.
💡 پچکورد و پیگتیل فیبر نوری
پچکورد SUR LINK SC/LC در دو سر کانکتور متفاوت و مدل SC/ST برای اتصال تجهیزات فیبر یا پچپنل فهرست شدهاند. پیگتیل SUR LINK SC فقط در یک سر کانکتور دارد و سر دیگر تار آزاد برای فیوژن به کابل ورودی است. توضیح کوتاه بعضی از این کالاها عبارت Cat5 را نشان میدهد که برای فیبر طبقهبندی درستی نیست؛ نوع فیبر و کانکتور را از عنوان و مشخصات نوری تأیید کنید.
برای فیبر باید Single-mode یا Multimode، قطر هسته، Simplex یا Duplex، نوع پولیش UPC یا APC و طول موج با تجهیزات هماهنگ باشد. کانکتور SC/APC سبز و SC/UPC آبی رایجاند، اما رنگ بهتنهایی مرجع نهایی نیست. اتصال APC و UPC به یکدیگر افت و بازتاب نامناسب ایجاد میکند. درپوش کانکتور را تا زمان اتصال نگه دارید و سطح فریت را بدون میکروسکوپ ایمن و ابزار تمیزکاری مناسب لمس نکنید.
📊 جدول مشخصات محصولات شاخص اتصالات شبکه
| محصول |
رسانه / دسته |
طول یا ظرفیت |
کاربرد |
| SOMO SL601/602/603 |
مسی Cat6 |
۱، ۲ و ۳ متر |
پچکورد آماده تا سرعت درجشده 1G |
| XP PRODUCT UTPCAT6 |
مسی Cat6 UTP |
۱ و ۲ متر؛ مدل ۲m با AWG23 |
اتصال تجهیزات شبکه |
| Legrand 0-517-70 |
UTP چهار زوج، 100Ω، RJ45 |
۳۰ سانتیمتر |
اتصال کوتاه داخل رک |
| AMP Tyco Cat6 |
کانکتور UTP |
بسته ۱۰۰ عددی |
پرس روی کابل سازگار |
| SUR LINK Cat6 UTP |
کیستون |
یک پورت |
پریز و پایان کابل ثابت |
| SUR LINK T5E |
پچپنل |
۲۴ پورت |
تجمیع کابل در رک |
| P-net / D-Link DSL-30CF |
خط تلفن RJ11 |
Line، Phone و DSL |
تفکیک ADSL و صدا |
| SUR LINK SC/LC |
فیبر نوری |
دو سر کانکتور |
اتصال پچپنل به تجهیز |
| SUR LINK SC/ST |
فیبر نوری |
دو سر کانکتور |
اتصال تجهیزات با رابط متفاوت |
| SUR LINK SC Pigtail |
فیبر نوری |
یک سر کانکتور، یک سر آزاد |
فیوژن داخل کاست |
🆚 انتخاب قطعه بر اساس محل نصب
| محل |
قطعه مناسب |
نکته |
| رایانه تا پریز شبکه |
پچکورد آماده |
طول کافی و دسته هماهنگ |
| داخل دیوار تا رک |
کابل ثابت + کیستون + پچپنل |
پانچ، لیبل و تست |
| پورت رک تا سوییچ |
پچکورد کوتاه |
مدیریت کابل و شعاع خم |
| خط تلفن ADSL |
اسپلیتر RJ11 |
تفکیک Phone و Modem |
| ODF تا ماژول نوری |
پچکورد فیبر |
نوع فیبر، کانکتور و پولیش |
| کابل فیبر ورودی تا کاست |
پیگتیل + فیوژن |
اسپلایس و حفاظت اتصال |
🧪 تست پس از نصب
برای کابل مسی، تستر ساده Wiremap قطعی، اتصال کوتاه، جابهجایی و Split Pair را بررسی میکند؛ اما پهنای باند Cat6 را گواهی نمیکند. در پروژه حرفهای از دستگاه Certification برای طول، افت، NEXT، Return Loss و پارامترهای استاندارد استفاده میشود. برای فیبر، توانسنج و منبع نور یا OTDR بسته به پروژه افت و رخداد مسیر را اندازه میگیرند.
هر دو سر لینک را لیبل کنید و نتیجه تست را ثبت کنید. عیبیابی بدون نقشه و لیبل در رک شلوغ زمان زیادی میگیرد. برای PoE، عملکرد زیر بار و گرمشدن مجموعه کابلها نیز مهم است.
🛡️ نکات نصب و نگهداری
- کابل مسی را کنار برق فشارقوی و موتور بدون فاصله و طراحی مناسب عبور ندهید.
- از خم تند، منگنه و کشش بیش از حد روی کابل جلوگیری کنید.
- کانکتور را با آچار پرس مناسب همان نوع نصب کنید.
- در رک، پچکوردها را بدون فشار روی ضامن RJ45 مدیریت کنید.
- به انتهای فیبر روشن نگاه نکنید؛ نور مادونقرمز ممکن است دیده نشود.
- کانکتور فیبر را قبل از اتصال با روش Inspect-Clean-Inspect بررسی کنید.
- اسپلیتر ADSL را دور از رطوبت و کشش سوکت تلفن نصب کنید.
📦 اقلام همراه و بستهبندی
کانکتور AMP در بسته ۱۰۰ عددی عرضه میشود؛ پچکوردها یک کابل آماده با دو کانکتور دارند؛ کیستون و پچپنل ممکن است پیچ یا بست محدود داشته باشند؛ پیگتیل یک رابط فیبر برای فیوژن است. ابزار پرس، پانچ، تستر، پچکورد اضافه، کاست فیبر و آداپتور همیشه همراه نیستند. تعداد واقعی و محتویات را در صفحه همان محصول بررسی کنید.
💰 قیمت و خرید اتصالات شبکه از عصرتولز
قیمت اتصالات شبکه به دسته Cat، طول، برند، تعداد بسته، شیلد، ظرفیت پچپنل و نوع فیبر و کانکتور وابسته است. ارزانترین سوکت اگر با AWG یا نوع هادی سازگار نباشد، هزینه دوبارهکاری ایجاد میکند. برای فیبر، SC/LC و SC/ST را تنها بر اساس قیمت جابهجا نکنید؛ تجهیزات دو سر مسیر تعیینکنندهاند.
در عصرتولز میتوانید محصولات SOMO، XP PRODUCT، SUR LINK، Legrand، AMP، D-Link و P-net را مقایسه کنید. قیمت و موجودی روز در صفحه هر کالا نمایش داده میشود. پیش از سفارش عمده، نمونه و تست سازگاری انجام دهید.
❓ پرسشهای متداول
RJ45 و کانکتور 8P8C یکی هستند؟
در بازار شبکه به 8P8C معمولاً RJ45 گفته میشود. برای خرید، Cat، شیلد، AWG و نوع هادی را نیز بررسی کنید.
آیا Cat6 همیشه سرعت بیشتری از Cat5e میدهد؟
فقط وقتی تمام کانال، تجهیزات و سربندی ظرفیت لازم را داشته باشند. سرعت اینترنت نیز به سرویس و تجهیزات فعال وابسته است.
پچکورد با کابل نصب ثابت چه تفاوتی دارد؟
پچکورد معمولاً انعطافپذیر و آماده کانکتور است؛ کابل ثابت برای مسیر ساختمان و پایان روی کیستون یا پچپنل طراحی میشود.
اسپلیتر ADSL به پورت شبکه میخورد؟
خیر، از RJ11 خط تلفن استفاده میکند و برای جداسازی صدا و DSL است، نه Ethernet.
SC/LC را میتوان جای SC/ST استفاده کرد؟
خیر، کانکتورهای فیزیکی متفاوتاند. نوع دو سر تجهیزات و آداپتور تعیین میکند چه پچکوردی لازم است.
آیا پچکورد فیبر Cat5 یا Cat6 دارد؟
خیر، Cat5e/Cat6 طبقهبندی کابل زوجتابیده مسی است. فیبر با نوع Single-mode/Multimode و ردههای نوری مشخص میشود.
برای PoE چه نکتهای مهم است؟
هادی مسی واقعی، AWG، طول، دسته کابل، کیفیت کانکتور و افزایش دمای باندل باید با توان PoE هماهنگ باشند.
✅ مشخصات کوتاه و موردی
- مسی: پچکورد Cat5e و Cat6 UTP
- کانکتور: Cat6 UTP بسته ۱۰۰ عددی
- پایان ثابت: کیستون و پچپنل
- تلفن: اسپلیتر ADSL با RJ11
- فیبر: SC/LC، SC/ST و پیگتیل SC
- طول مسی: ۳۰cm تا ۳m در مدلهای موجود
- ظرفیت پنل: ۱۲ یا ۲۴ پورت با نیاز به تأیید مدل
- استاندارد سربندی: T568A یا T568B یکسان در مسیر
- تست: Wiremap برای خطا و Certification برای رده
- معیار خرید: رسانه، دسته، شیلد، کانکتور و ظرفیت
