🔬 لوپ و میکروسکوپ RF4؛ راهنمای انتخاب اپتیک، پایه و دوربین
لوپ و میکروسکوپ RF4 برای بزرگنمایی برد موبایل، PCB، آیسی، مسیرهای لحیم و قطعات ریز استفاده میشود و در مدلهای دوچشم، سهچشم، بازویی و دیجیتال عرضه شده است. در عصرتولز خانوادههای RF7050 با بزرگنمایی حدود ۷ تا ۵۰ برابر، RF6565 با ۶٫۵ تا ۶۵ برابر، دوربین HDMI/USB، مدل دیجیتال نمایشگردار و لنزهای کمکی 0.5X و 0.7X فهرست شدهاند. انتخاب درست باید بر اساس کیفیت اپتیک استریو، فاصله کاری، میدان دید، نوع پایه، خروجی دوربین، نور و فضای میز انجام شود.
عدد بزرگنمایی بهتنهایی کیفیت را تعیین نمیکند. برای لحیمکاری، تصویر سهبعدی، وضوح، میدان دید و فضای کافی زیر لنز معمولاً از رسیدن به عدد بسیار بالا مهمترند. لوپ با بزرگنمایی متوسط و فاصله کاری مناسب اجازه میدهد هویه، پنس و هیتر بدون برخورد با هد دستگاه حرکت کنند.
👀 دوچشم یا سهچشم؟
لوپ دوچشم مانند RF4 RF7050 تصویر استریو را مستقیم به دو چشم میرساند و برای کار دستی روزانه مناسب است. مدل سهچشم یک مسیر اپتیکی اضافی برای نصب دوربین دارد و امکان نمایش، ضبط یا آموزش را فراهم میکند. RF7050TV، RF7050 P04، RF7050TVP و نسخههای Plus/2024 از خانواده سهچشم ۷ تا ۵۰ برابر هستند.
RF6565TV، RF6565 PRO، RF6565TVW و RF6565TBP بزرگنمایی ۶٫۵ تا ۶۵ برابر دارند و بعضی با پایه بازویی، چراغ LED یا رابط دوربین عرضه میشوند. در لوپ سهچشم، تقسیم نور میان چشمی و دوربین بسته به هد میتواند دائم یا سوئیچی باشد. برای کار طولانی، تصویر چشمی اپتیکی معمولاً تأخیر ندارد؛ دوربین برای ثبت و نمایش گروهی مزیت دارد.
🔭 زوم اپتیکی و بزرگنمایی واقعی
بزرگنمایی کل از حاصل ضرب زوم بدنه، بزرگنمایی چشمی و لنز کمکی به دست میآید. چشمی WF10X/22 در مدلهای RF7050 نشان میدهد چشمی ۱۰ برابر با میدان دید اسمی ۲۲ میلیمتر است. اگر لنز کمکی 0.5X نصب شود، بزرگنمایی کل نصف و میدان دید و فاصله کاری بیشتر میشود. لنز 2X برعکس، بزرگنمایی را بالا اما میدان و فضای کار را کم میکند.
ادعاهایی مانند ۲۰۰ برابر ممکن است با ترکیب چشمی یا لنز کمکی خاص به دست آید و نباید با بازه استاندارد ۷ تا ۵۰ برابر اشتباه شود. برای بررسی ترک BGA، پایه آیسی و لحیمکاری، معمولاً بخش پایین و میانی زوم کاربرد بیشتری دارد. وضوح اپتیک تعیین میکند بزرگنمایی اضافه واقعاً جزئیات جدید نشان دهد یا فقط تصویر را بزرگتر کند.
📏 فاصله کاری و لنز واید 0.5X
لنز RF4 WD165 با ضریب 0.5X برای کاهش بزرگنمایی، افزایش میدان دید و ایجاد فاصله کاری حدود ۱۶۵ میلیمتر در ترکیب سازگار معرفی شده است. این فضای اضافه برای حرکت هویه و هیتر زیر لوپ بسیار مفید است. نسخه جدید محصول با رنگ طوسی نیز در فهرست دیده میشود و برای لوپهای زومدار RF4 عرضه شده است.
لنز 0.7X RF4 قطر نصب ۴۸ میلیمتر دارد و بین بزرگنمایی و فاصله کاری تعادل ایجاد میکند. قطر رزوه، گام رزوه و فضای زیر هد را پیش از خرید بررسی کنید؛ همه لنزهای کمکی با همه لوپها سازگار نیستند. فاصله کاری نهایی به زوم، مدل بدنه و ضخامت تجهیزات زیر برد نیز وابسته است.
🦾 پایه ساده یا بازویی؟
پایه رومیزی با صفحه سنگین برای میز ثابت، لرزش کم و نصب سریع مناسب است. پایه بازویی مانند RF6565TVW اجازه میدهد هد روی برد بزرگ حرکت و در زمان عدم استفاده کنار برود. بازو باید بدون افت یا لرزش، وزن هد، چراغ و دوربین را تحمل کند. میز سبک یا پیچ نصب شل میتواند در بزرگنمایی بالا تصویر را بلرزاند.
برای تعمیر موبایل روی محدوده کوچک، پایه صفحهای فضای منظم ایجاد میکند. برای مادربرد لپتاپ یا برد صنعتی بزرگ، بازوی بلند دسترسی بیشتری میدهد. دامنه گردش ۳۶۰ درجه هد در چند مدل RF4 ذکر شده است، اما مسیر کابل چراغ و دوربین نیز باید هنگام چرخش آزاد باشد.
📷 دوربین RF4 RF-4KC1 و خروجی دیجیتال
دوربین RF-4KC1 دارای HDMI و USB و درگاه TF Card برای ذخیره عکس و فیلم است. در شرح کالا، خروجی زنده 1080HD، عدد 38MP و نرخ تا ۶۰ فریم بر ثانیه ذکر شده است. مگاپیکسل عکس، وضوح خروجی زنده و نرخ فریم سه مشخصه جدا هستند؛ برای مانیتور باید رزولوشن HDMI، نرخ واقعی در همان وضوح و نسبت تصویر کنترل شود.
برای نصب روی چشم سوم به آداپتور CTV مناسب، معمولاً با ضریب کاهش مانند 0.5X، نیاز است تا میدان دوربین به میدان چشمی نزدیک شود. RF7050 P04 با رابط 1/2 CTV معرفی شده و RF6565TBP لنز همسانساز 0.5X دارد. پس از نصب، فوکوس دوربین و چشمی باید تنظیم شود؛ ممکن است برای Parfocal شدن، ارتفاع آداپتور تغییر کند.

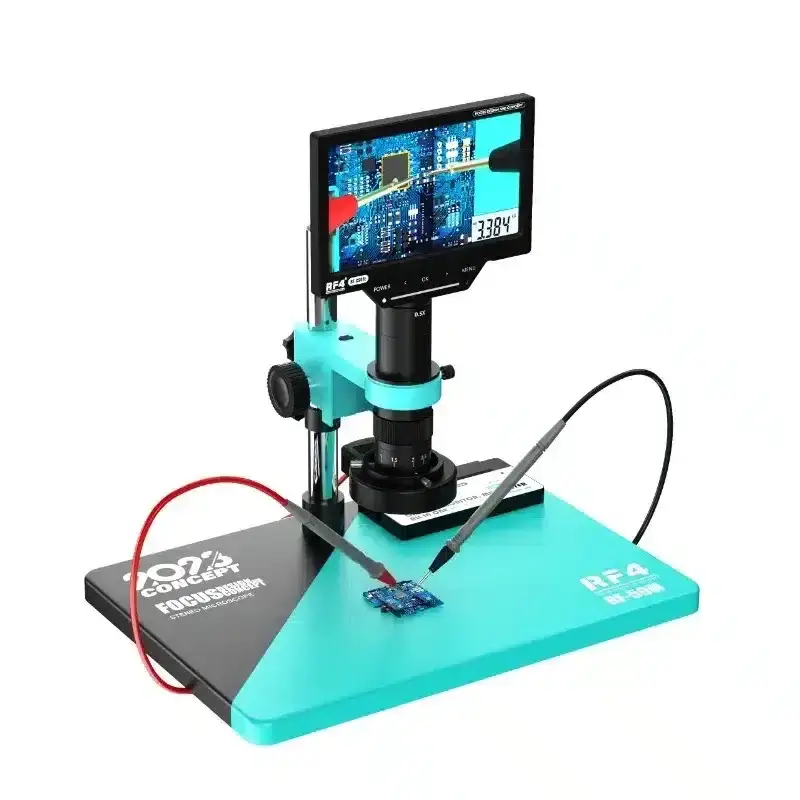

🖥️ لوپ دیجیتال RF-50M با مولتیمتر
RF4 RF-50M بزرگنمایی ۷ تا ۵۰ برابر، مانیتور ۷ اینچی 1080P، چراغ LED، ضبط عکس و فیلم و حالتهای نمایش تمامصفحه یا تقسیمشده دارد. مولتیمتر داخلی آن برای اندازهگیری مقاومت، ولتاژ AC/DC، دیود، ظرفیت، فرکانس و پیوستگی معرفی شده است. ترکیب تصویر و اندازهگیری میتواند میز را خلوت کند، اما حدود ورودی و ایمنی بخش مولتیمتر باید مانند یک ابزار مستقل رعایت شود.
برای کار لحیمکاری زنده، تأخیر تصویر و نرخ فریم مهماند. حتی با مانیتور 1080P، نور کم یا پردازش زیاد میتواند حرکت دست را با تأخیر نشان دهد. پیش از انتخاب دیجیتال بهجای اپتیک استریو، نوع کار و حساسیت خود به تأخیر را بسنجید.
💡 نور حلقهای و کنترل بازتاب
چراغ حلقهای LED سایه را کم و سطح برد را یکنواخت روشن میکند. RF6565TVW با ۱۴۴ LED و چند مدل RF6565/7050 با منبع نور همراه معرفی شدهاند. سطح قلع، شیلد و کانکتور میتواند بازتاب شدید ایجاد کند؛ کاهش شدت یا تغییر زاویه نور جزئیات را بهتر از افزایش روشنایی نشان میدهد.
شیشه دودگیر در RF6565 PRO و RF6565TV از آلودگی مستقیم لنز توسط بخار فلاکس کم میکند، اما جای تهویه موضعی را نمیگیرد. دود باید پیش از رسیدن به صورت و اپتیک مکش شود. شیشه محافظ را تمیز نگه دارید تا کنتراست تصویر افت نکند.
📊 جدول مشخصات مدلهای شاخص RF4
| مدل |
نوع و بزرگنمایی |
پایه/نور |
ویژگی اصلی |
| RF7050 |
دوچشم، حدود ۷–۵۰X |
پایه رومیزی |
اپتیک استریو برای تعمیر روزانه |
| RF7050TV / P04 |
سهچشم، حدود ۷–۵۰X |
چرخش ۳۶۰° و قابلیت LED |
رابط دوربین و لنز کمکی |

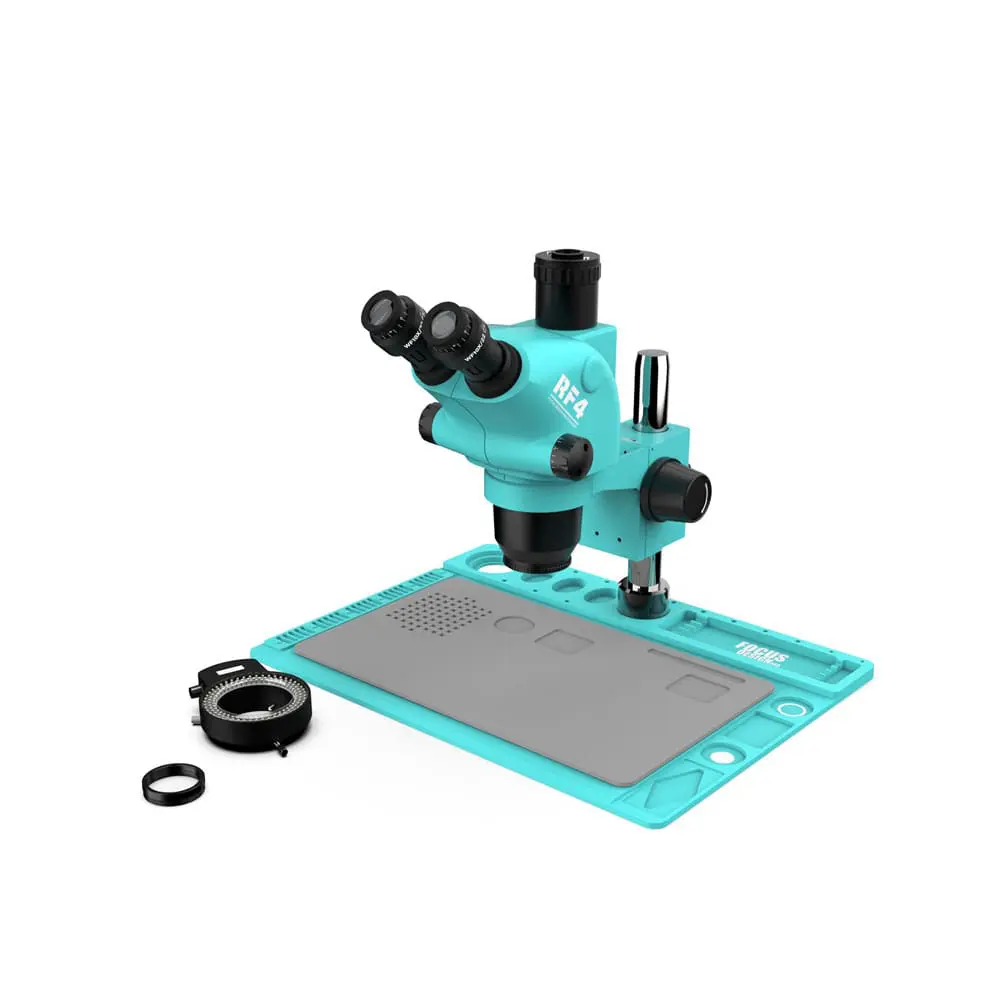

| RF7050TVP Plus |
سهچشم، ۷–۵۰X |
سینی بزرگ، LED و پد نسوز |
میز کار کاملتر |
| RF7050TVP 2024 |
سهچشم، ۷–۵۰X استاندارد |
هد ۴۵° و چرخش ۳۶۰° |
فاصله ۳۰–۱۶۵mm بسته به لنز |
| RF6565TV |
سهچشم، ۶٫۵–۶۵X |
LED و شیشه دودگیر |
زوم بالاتر و خروجی دوربین |
| RF6565TVW |
سهچشم بازویی، ۶٫۵–۶۵X |
بازو و ۱۴۴ LED |
دسترسی روی برد بزرگ |
| RF6565 PRO |
سهچشم، ۶٫۵–۶۵X |
پایه چرخشی و LED |
ارگونومی چشمی و شیشه دودگیر |
| RF-50M |
دیجیتال، ۷–۵۰X |
مانیتور ۷ اینچ و LED |
مولتیمتر و ضبط تصویر |
| RF-4KC1 |
دوربین لوپ |
HDMI، USB و TF |
خروجی زنده و ذخیره عکس/فیلم |
🆚 انتخاب بر اساس نوع کار
| نیاز |
انتخاب اولیه |
نکته تعیینکننده |
| لحیمکاری روزانه موبایل |
لوپ استریو دو یا سهچشم |
فاصله کاری و راحتی چشم |
| آموزش و ضبط تعمیر |
سهچشم + دوربین |
CTV، خروجی HDMI و Parfocal |
| برد لپتاپ و صنعتی |
پایه بازویی |
طول بازو، پایداری و فضای میز |
| کار بدون نگاه در چشمی |
RF-50M یا دوربین و مانیتور |
تأخیر، نرخ فریم و وضوح زنده |
| فضای بیشتر زیر لنز |
لنز WD165 0.5X |
رزوه سازگار و کاهش بزرگنمایی |
| تعادل زوم و فاصله |
لنز 0.7X |
قطر ۴۸mm و سازگاری هد |
🧠 تنظیم ارگونومی و فوکوس
- فاصله دو چشمی را طوری تنظیم کنید که یک میدان دایرهای واحد ببینید.
- دیپترها را ابتدا روی صفر بگذارید، با زوم بالا فوکوس و سپس در زوم پایین اختلاف هر چشم را اصلاح کنید.
- ارتفاع صندلی و هد را طوری تنظیم کنید که گردن خم و شانه بالا نماند.
- برای چرخش زوم، تصویر باید تا حد امکان در فوکوس بماند؛ لقی یا افت فوکوس زیاد را بررسی کنید.
- شدت و زاویه نور را برای کاهش خیرگی قلع و شیلد تنظیم کنید.
- برد را ثابت و ابزار پرکاربرد را در فاصله دست قرار دهید.
🧽 تمیزکاری اپتیک
گردوغبار را ابتدا با دمنده مناسب بردارید و سپس از دستمال یا کاغذ لنز و محلول سازگار استفاده کنید. دستمال معمولی، تینر یا فشار زیاد میتواند پوشش اپتیک را آسیب بزند. لنز کمکی و چشمی را از لبه بگیرید و در زمان عدم استفاده درپوش بگذارید.
دود فلاکس روی سطح لنز لایه چرب ایجاد میکند. مکش دود را نزدیک محل لحیم قرار دهید و شیشه محافظ را دورهای پاک کنید. دوربین و کابل HDMI را بدون کشش و با مهار مناسب روی بازو نصب کنید.
📦 اقلام همراه و سازگاری
RF7050TVP Plus با سینی، LED و پد نسوز معرفی شده؛ RF6565TVW چراغ ۱۴۴ LED و درپوش لنز دارد؛ دوربین RF-4KC1 کنترل و امکان ذخیرهسازی ارائه میکند. دوربین در همه لوپهای سهچشم همراه نیست و توضیح RF7050TVP 2024 صراحتاً آن را آپشن جدا میداند. آداپتور CTV، مانیتور، لنز واید، پایه دوربین و کارت حافظه را در فهرست همان کالا بررسی کنید.
💰 قیمت و خرید لوپ و میکروسکوپ RF4
قیمت لوپ و میکروسکوپ RF4 به نوع دو یا سهچشم، کیفیت اپتیک، بازه زوم، پایه بازویی، نور، دوربین، مانیتور و لوازم همراه بستگی دارد. برای تعمیرکار، هزینه پایه پایدار و لنز 0.5X ممکن است از بزرگنمایی اسمی بالاتر ارزش عملی بیشتری داشته باشد.
در عصرتولز میتوانید مدلهای RF7050 و RF6565، دوربین و لنزهای کمکی را مقایسه کنید و قیمت و موجودی روز را ببینید. پیش از خرید، ابعاد میز، ارتفاع کار، نوع برد و نیاز به ضبط را مشخص کنید و سازگاری رزوه و آداپتور را قطعی سازید.
❓ پرسشهای متداول
برای تعمیر موبایل دوچشم کافی است؟
برای کار مستقیم بله؛ اگر ضبط، آموزش یا نمایش روی مانیتور میخواهید، سهچشم مناسبتر است.
لنز 0.5X بزرگنمایی را کم میکند؟
بله، در مقابل میدان دید و فاصله کاری را بیشتر میکند که برای حرکت ابزار زیر لوپ مفید است.
RF7050 با RF6565 چه تفاوتی دارد؟
خانواده RF7050 حدود ۷–۵۰X و RF6565 حدود ۶٫۵–۶۵X است؛ پایه و اقلام هر نسخه نیز متفاوتاند.
عدد 38MP دوربین یعنی خروجی HDMI هم 38MP است؟
نه لزوماً. وضوح عکس ذخیرهشده، خروجی زنده و نرخ فریم مشخصات جداگانهاند.
پایه بازویی تصویر را میلرزاند؟
اگر میز، گیره یا مفصل ضعیف باشد ممکن است. پایه باید برای وزن کامل هد، نور و دوربین پایدار باشد.
آیا هر دوربین C-mount به چشم سوم میخورد؟
به آداپتور، اندازه حسگر و ضریب CTV مناسب نیاز دارد. نصب فیزیکی بهتنهایی میدان و فوکوس درست را تضمین نمیکند.
لوپ دیجیتال برای لحیمکاری تأخیر دارد؟
میزان تأخیر به دوربین و نمایشگر وابسته است. برای کار دستی سریع، نرخ فریم و تأخیر را پیش از انتخاب بررسی کنید.
✅ مشخصات کوتاه و موردی
- انواع: دوچشم، سهچشم، بازویی و دیجیتال
- خانواده زوم: حدود ۷–۵۰X و ۶٫۵–۶۵X
- چشمی رایج: WF10X/22 در مدلهای مشخص
- لنز کمکی: 0.5X WD165 و 0.7X قطر ۴۸mm
- فاصله کاری: تا حدود ۱۶۵mm با ترکیب سازگار
- دوربین: HDMI، USB و TF Card در RF-4KC1
- نمایشگر: ۷ اینچ 1080P در RF-50M
- نور: حلقهای LED در مدلهای منتخب
- کاربرد: موبایل، PCB، SMD و آموزش تعمیر
- معیار خرید: اپتیک، فاصله، پایه، دوربین و ارگونومی
