تستر شبکه؛ راهنمای انتخاب تستر کابل، زوجیاب و ابزار عیبیابی LAN 🌐
تستر شبکه برای بررسی نقشه سیمها، پیدا کردن قطعی و اتصال کوتاه، ردیابی کابل و در مدلهای حرفهای اندازهگیری طول، شناسایی PoE یا ارزیابی لینک استفاده میشود. انتخاب دستگاه باید بر اساس نوع کابل، عمق عیبیابی و محیط کار انجام شود؛ یک تستر LED ساده برای کنترل پچکورد کافی است، اما تکنسین کابلکشی ساختمان یا فیبر نوری به قابلیتهای پیشرفتهتری نیاز دارد. در این دسته از عصرتولز، تسترهای RJ45 و RJ11، زوجیاب، مدلهای LCD، تستر HDMI، ابزار فیبر نوری و دستگاههای چندمنظوره برندهایی مانند Proskit، UNI-T، ANENG، Victor و TES قرار دارند.
🔍 تستر شبکه دقیقاً چه خطاهایی را پیدا میکند؟
تستر سیمبندی یا Wire Map مسیر هر پین را از یک سر کابل تا سر دیگر بررسی میکند. خطاهای رایج شامل مدار باز، اتصال کوتاه، جابهجایی رشتهها، معکوسشدن ترتیب، Cross و در دستگاههای پیشرفته Split Pair است. Split Pair ممکن است از نظر پیوستگی ساده درست دیده شود، اما زوجهای تابیده استاندارد رعایت نشده باشند و لینک در سرعت بالا دچار خطا شود. همه تسترهای اقتصادی این عیب را تشخیص نمیدهند.
مدلهای دوتکه یک واحد اصلی و Remote دارند؛ دو سر کابل به این دو بخش وصل میشود و LEDها یا نمایشگر ترتیب پینهای ۱ تا ۸ و در کابل شیلددار وضعیت G را نشان میدهند. مدلهایی مانند JS-468، ANENG M469D و UNI-T UT681L برای کنترل RJ45 و RJ11 نمونههای این گروه هستند. دستگاه باید پیش از تحویل کابل روی هر دو استاندارد T568A یا T568B، مطابق نقشه پروژه، نتیجه صحیح نشان دهد.
🧭 تفاوت تستر ساده، زوجیاب و تستر دیجیتال
تستر LED ساده
تستر ساده رشتهها را بهترتیب اسکن میکند و برای ساخت پچکورد، کنترل سوکتزنی و تشخیص قطعی یا اتصال اشتباه مناسب است. JS-468، UNI-T UT681C و UT681L نمونههایی با نمایش LED هستند. مزیت این گروه قیمت و کاربری آسان است؛ محدودیت آنها نیز نداشتن اندازهگیری دقیق طول، محل خطا و تحلیل کیفیت انتقال داده است.
زوجیاب و ردیاب کابل

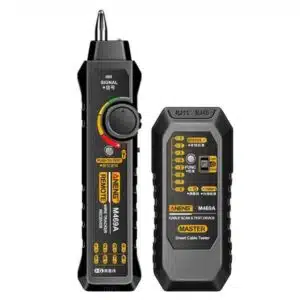

زوجیاب از فرستنده Tone و گیرنده القایی تشکیل میشود. فرستنده سیگنالی روی کابل قرار میدهد و گیرنده مسیر یا کابل متناظر را در دسته سیم و پچپنل پیدا میکند. مدلهایی مانند ANENG M469A، WIRE TRACKER TM-9، UNI-T UT682D و VICTOR 668A در این دسته قرار دارند. تنظیم حساسیت و هدفون برای محیط پرسروصدا مفید است. برد اعلامی به نوع کابل، اتصال، نویز محیط و روش آزمون وابسته است و نباید آن را در هر پروژه قطعی دانست.
تستر دیجیتال طول و محل خطا
تسترهای دارای LCD میتوانند نقشه کابل را واضحتر نمایش دهند و بعضی از آنها با روش بازتابسنجی، طول کابل یا فاصله تقریبی تا خطا را تخمین بزنند. SC8108، TES 46، Proskit MT-7071K، MT-7071N و UNI-T UT685B Kit از مدلهای ثبتشده با قابلیتهای طولسنجی متفاوتاند. دقت به کالیبراسیون، نوع کابل و ضریب انتشار وابسته است. عدد طول روی تستر جای مترکشی مطلق را نمیگیرد، اما برای پیدا کردن محل تقریبی قطعی بسیار ارزشمند است.
📊 جدول قابلیتهای مهم تستر شبکه
| قابلیت |
کاربرد |
نکته انتخاب |
| Wire Map |
کنترل ترتیب پینهای RJ45 |
تشخیص Open، Short و Miswire پایه ضروری است. |
| تست شیلد G |
بررسی پیوستگی شیلد کابل STP/FTP |
برای پروژه کابل شیلددار اهمیت دارد. |
| Split Pair |
تشخیص زوجبندی اشتباه با پیوستگی ظاهراً درست |
در همه تسترهای LED وجود ندارد. |
| Tone Tracing |
پیداکردن کابل در دسته یا مسیر |
حساسیت قابل تنظیم و حالت ضدتداخل مفید است. |
| اندازهگیری طول |
تخمین طول و فاصله تا قطع |
دامنه، دقت و امکان کالیبراسیون بررسی شود. |
| تست PoE |
شناسایی استاندارد، پین و ولتاژ تغذیه |
پشتیبانی 802.3af/at یا استانداردهای دیگر باید مشخص باشد. |
| Port Blink |
چشمکزدن پورت سوییچ برای مکانیابی |
برای شبکه فعال و رک شلوغ کاربردی است. |
| Link Test |
بررسی لینک 10/100/1000 در مدلهای منتخب |
با Certification پهنای باند کابل یکسان نیست. |
| Remote ID |
شناسایی چند مسیر از سمت پریزها |
تعداد ریموتهای همراه یا قابل تهیه بررسی شود. |
| VFL/OPM |
عیبیابی بصری و اندازهگیری توان فیبر |
طول موج، نوع کانکتور و محدوده dBm باید متناسب باشد. |
🔌 انتخاب بر اساس نوع کانکتور و کابل
RJ45 برای اترنت و RJ11 یا RJ12 برای تلفن رایج است. مدل Proskit MT-7057N علاوه بر این رابطها، تست USB و BNC را نیز در مشخصات خود دارد و برای فاصله تست کابل تا ۵۰۰ متر معرفی شده است. MT-7059 از RJ45، RJ11، BNC، USB و IEEE 1394 پشتیبانی میکند. TS-405 نیز برای RJ45، RJ11، USB و BNC ثبت شده است. وجود نام کانکتور در فهرست قابلیتها را با اقلام همراه تطبیق دهید، چون بعضی آزمونها به آداپتور جداگانه نیاز دارند.
برای HDMI، تستر عمومی RJ45 مناسب نیست. UNI-T UT681 HDMI پینهای HDMI و Mini-HDMI را با ۱۹ نشانگر بررسی میکند و حالتهای سریع، آهسته و اسکن دارد. این دستگاه پیوستگی و چینش سیم را میسنجد و الزاماً کیفیت تصویر در وضوح یا نرخ داده بالا را تأیید نمیکند.
⚡ تست PoE و شبکه فعال
PoE برق و داده را روی کابل شبکه حمل میکند. تستر سازگار میتواند نوع تغذیه، ولتاژ یا استاندارد را شناسایی کند. UNI-T UT685B Kit در اطلاعات دسته از 802.3af و 802.3at، تست پورت، مکانیابی کابل و نمایشگر رنگی ۲٫۸ اینچی پشتیبانی میکند. FNIRSI LPM-10A نیز قابلیت تست PoE، NCV، طولسنجی تا ۱۰۰ متر و باتری قابل شارژ دارد.
یک تستر پیوستگی ساده را به پورت یا کابل برقدار متصل نکنید مگر سازنده صریحاً استفاده روی شبکه فعال یا PoE را مجاز بداند. ولتاژ ورودی میتواند دستگاه را بسوزاند. همچنین شناسایی PoE با اندازهگیری توان واقعی زیر بار متفاوت است؛ برای ارزیابی ظرفیت منبع و افت کابل ممکن است به لود تست مناسب نیاز باشد.
📏 طولسنجی کابل و فناوری بازتاب
تستر طول با ارسال پالس و تحلیل زمان بازگشت یا ویژگی الکتریکی کابل فاصله را تخمین میزند. SC8108 با LCD، Wire Map و اندازهگیری طول برای RJ45، RJ11 و کواکسیال ثبت شده است. TES 46 بازه ۱ تا ۳۵۰ متر را برای کابل CAT5 اعلام میکند. Proskit MT-7071N بازه ۲٫۵ تا ۲۰۰ متر با دقت اعلامشده ±۵ درصد و MT-7071K اندازهگیری تا ۱۲۰۰ متر با دقت اعلامشده ±۳ درصد دارد.
این اعداد میان دستگاهها قابل مقایسه مستقیم نیستند، زیرا نوع کابل، روش، حداقل طول و کالیبراسیون فرق دارد. برای نتیجه بهتر، نوع یا پارامتر کابل را تنظیم و یک کابل سالم با طول معلوم برای کنترل استفاده کنید. کویلبودن کابل، اتصال به تجهیزات فعال و چند شاخه شدن مسیر میتواند خوانش را تغییر دهد.
💡 تستر فیبر نوری؛ OPM و VFL
فیبر نوری با تستر مسی RJ45 بررسی نمیشود. Optical Power Meter توان نور را بر حسب dBm میسنجد و باید طول موج مرجع با منبع هماهنگ باشد. مدلهای UNI-T UT692D و UT692G در بازه ۸۰۰ تا ۱۷۰۰ نانومتر و محدوده اعلامشده منفی ۵۰ تا مثبت ۲۶ dBm ثبت شدهاند. UT693D محدوده منفی ۷۰ تا مثبت ۱۰ dBm و VFL داخلی ۶۵۰ نانومتر ۱۰ میلیوات دارد. UT695D-10 نیز OPM و VFL را همراه تست ترتیب رشته شبکه ترکیب میکند.
VFL نور قرمز قابلمشاهده را برای پیدا کردن شکست، خم یا سر دیگر فیبر بهکار میبرد. هرگز به خروجی فیبر یا کانکتور نوری نگاه نکنید؛ نور میتواند برای چشم خطرناک باشد، حتی اگر دیده نشود. قبل از اتصال، کانکتور را با روش مناسب تمیز کنید و نوع FC، SC یا ST و آداپتور همراه را بررسی نمایید.
⚖️ مقایسه تسترها برای سناریوهای رایج
| سناریو |
نوع پیشنهادی |
قابلیت ضروری |
| ساخت پچکورد خانگی |
تستر LED دوتکه |
RJ45، پینهای ۱ تا ۸ و ترجیحاً G |
| نصب شبکه ساختمان |
Wire Map + طولسنج |
Open/Short/Miswire، طول و Remote |
| پیداکردن کابل در رک |
زوجیاب و Port Blink |
Tone، حساسیت و چشمکزدن پورت |
| عیبیابی PoE |
تستر شبکه فعال |
استاندارد، پین، ولتاژ و Link |
| کابل کواکسیال یا تلفن |
مدل چندکانکتوره |
BNC و RJ11/RJ12 با آداپتور لازم |
| کابل HDMI |
تستر HDMI اختصاصی |
آزمون ۱۹ پین و Mini-HDMI در صورت نیاز |
| فیبر نوری |
OPM، VFL یا ترکیبی |
طول موج، dBm و کانکتور سازگار |
🛠️ روش پایه تست کابل شبکه
ابتدا دو سر کابل را از تجهیزات فعال جدا کنید. باتری تستر را بررسی و واحد اصلی و Remote را به دو سر وصل کنید. استاندارد سیمبندی مورد انتظار را مشخص و اسکن را اجرا کنید. ترتیب LED یا Wire Map را با راهنمای دستگاه مقایسه کنید. اگر خطا دیده شد، سوکتها، پانچ کیستون، فشار کانکتور و ترتیب زوجها را کنترل کنید. پس از اصلاح، تست را تکرار کنید.
قبولی Wire Map به معنی تضمین عملکرد Cat6 یا گیگابیت در طول کامل نیست. برای تأیید استاندارد انتقال، افت، NEXT و سایر پارامترها به Cable Certifier تخصصی نیاز است. بسیاری از دستگاههای این دسته برای Verification و عیبیابیاند، نه صدور گواهی رسمی لینک.
🔋 تغذیه، نمایشگر و امکانات کاربردی
باتری ۹ ولت در بسیاری از تسترهای ساده و زوجیابها رایج است و در بعضی محصولات همراه بسته نیست. مدلهای پیشرفته ممکن است باتری AA یا لیتیومی قابل شارژ داشته باشند. خاموشی خودکار، هشدار باتری ضعیف، نور پسزمینه، چراغقوه، جک هدفون و کیف حمل برای کار میدانی مفیدند. اگر روزانه در رک و ساختمان کار میکنید، مقاومت بدنه و سهولت تهیه باتری هم اهمیت دارد.
💰 قیمت و خرید تستر شبکه از عصرتولز
قیمت تستر شبکه به تعداد کانکتورها، نمایشگر، طولسنجی، ردیابی Tone، PoE، Link Test، Remote ID و امکانات فیبر نوری وابسته است. تستر LED اقتصادی برای کار محدود ارزشمند است، اما برای نصب حرفهای، دستگاهی که محل تقریبی خطا، شناسه مسیر و شبکه فعال را بررسی کند زمان زیادی صرفهجویی میکند. تستر فیبر یا ابزار دیواریاب نیز گروه فنی متفاوتی دارد و قیمت آن را نباید فقط با مدل RJ45 مقایسه کرد.
برای خرید از عصرتولز، نوع کابلهای روزمره، بیشترین طول پروژه، نیاز به Split Pair، PoE، پورت فعال و تعداد ریموت را مشخص کنید. سپس منبع تغذیه و اقلام همراه هر مدل را بخوانید. موجودی و قیمت روز متغیر است و صفحه محصول مرجع نهایی مشخصات همان دستگاه خواهد بود.
❓ پرسشهای متداول تستر شبکه
تستر ساده میتواند سرعت کابل را اندازه بگیرد؟
معمولاً خیر. تستر LED پیوستگی و ترتیب رشتهها را بررسی میکند. تأیید عملکرد Cat5e/Cat6 و پارامترهای انتقال به ابزار تخصصیتر نیاز دارد.
فرق زوجیاب با تستر کابل چیست؟
زوجیاب مسیر و هویت کابل را با Tone پیدا میکند؛ تستر کابل نقشه سیم و خطاهای اتصال را بررسی میکند. بسیاری از مدلهای جدید هر دو قابلیت را ترکیب کردهاند.
آیا میتوان تستر را به کابل متصل به سوییچ زد؟
فقط اگر سازنده استفاده روی شبکه فعال یا PoE را مجاز اعلام کرده باشد. تستر پیوستگی ساده ممکن است آسیب ببیند؛ برای Port Blink و PoE از مدل مخصوص استفاده کنید.
تستر طول، محل دقیق قطعی را نشان میدهد؟
فاصله تقریبی تا خطا را بر اساس ویژگی کابل تخمین میزند. دقت به کالیبراسیون، نوع کابل و توپولوژی وابسته است.
برای فیبر نوری چه تستری لازم است؟
برای توان نور از OPM، برای عیب بصری از VFL و برای تحلیل حرفهای مسیر از OTDR استفاده میشود. طول موج و کانکتور باید سازگار باشد.
اقلام همراه تستر شبکه چیست؟
بسته به مدل شامل واحد اصلی، Remote، گیرنده Tone، کابل تبدیل، گیره، هدفون، کیف یا آداپتور است. باتری در بعضی مدلها همراه نیست؛ صفحه محصول را بررسی کنید.
✅ مشخصات کوتاه و موردی
- کاربرد: Wire Map، قطعی، اتصال کوتاه، جابهجایی و ردیابی کابل
- رابطها: RJ45، RJ11/RJ12، BNC، USB یا HDMI؛ بسته به مدل
- نمایش: LED یا LCD
- قابلیت پیشرفته: طولسنجی، PoE، Port Blink، Link Test و Remote ID
- فیبر نوری: OPM و VFL در مدلهای تخصصی
- تغذیه: باتری ۹ ولت، AA یا باتری شارژی
- ایمنی: اتصال به کابل برقدار فقط در مدل مجاز
- اقلام همراه: متغیر؛ مطابق صفحه هر محصول
