اسیلوسکوپ چیست؟
(اسیلوسکوپ / oscilloscope) یک ابزار مهم در الکترونیک یا نام فارسی نوسان‌نگار به دستگاهی الکترونیکی گفته می شود که کار آن نمایش شکل موج سیگنال ها (ولتاژ) است.
اسیلوسکوپ یکی از ابزارهای بسیار مهم در صنف الکترونیک است. این ابزار امکان مشاهده و تجزیه و تحلیل سیگنال‌های الکتریکی را فراهم می‌کند و برای توسعه و تعمیر ادوات الکترونیکی بسیار حیاتی است.

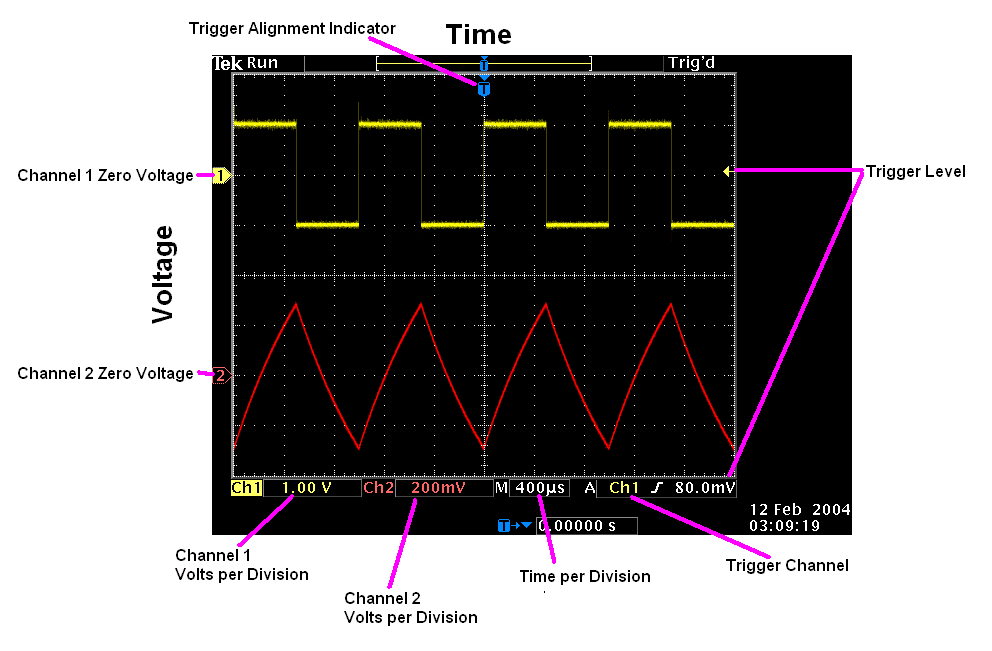

در اُسیلوسکوپ، دامنهٔ سیگنال در نموداری دوبُعدی نمایش داده‌می‌شود. در این نمودار محور افقی، زمان و محور عمودی، مقدار ولتاژ می باشد. از این دستگاه برای نمایش دقیق شکل موج استفاده می‌شود. علاوه بر دامنه، اندازه‌گیری دیگر پارامترهای سیگنال مانند عرض پالس، دوره تناوب و فاصله زمانی دو رویداد در سیگنال (مانند وقوع دو پیک) نیز بر روی نمایشگر oscilloscope ممکن است.
راهنمای خرید انواع اسیلوسکوپ:
فروشگاه عصرتولز به صورت تخصصی به ارائه انواع اسیلوسکوپ در شاخه های زیر می پردازد:
اسیلوسکوپ آنالوگ توینتکس مدل Twintex TOS-2020CF-0-Analog Oscilloscope Twintex TOS-2020CF
اسیلوسکوپ تبلتی: این نوع اسیلوسکوپ ها معمولا دارای باتری داخلی و قابل حمل هستند.
اسیلوسکوپ تبلتی اوون مدل OWON TAO3072 عصرتولز
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10-0-digital-oscilloscope-hantek-dso-2D10
اسیلوسکوپ قلمی اوون مدل AsrTools OWON RDS-1021
کارت اسیلوسکوپ هانتک مدل HANTEK 6022BE عصرتولز
پارامترهای مهم در انتخاب اسیلوسوپ چیست؟
پارامتر های زیر از آیتم های مهم در خرید اسیلوسکوپ می باشند، که با توجه و کاربری نیاز خود باید به آن ها توجه فرمایید:
- پهنای باند: پهنای باند در اسیلوسکوپ به بازه فرکانسی اشاره دارد که دستگاه در آن بازه قادر است، اندازه‌گیری‌ها را انجام دهد. به عبارت دیگر، پهنای باند حداکثر فرکانسی است که اسیلوسکوپ می‌تواند اندازه‌گیری کند. پهنای باند مناسب را با توجه حوزه کاری و رنج مورد نیاز خود در خرید اسیلوسکوپ باید مد نظر قرار داد.
- نرخ (سرعت) نمونه برداری: نرخ نمونه برداری در اسیلوسکوپ به تعداد نمونه‌گیری‌هایی اشاره دارد که از سیگنال ورودی در هر ثانیه انجام می‌شود. هرچه این نرخ بیشتر باشد، جزئیات بیشتری از شکل موج قابل نمایش خواهد بود. بنابراین، با افزایش سرعت نمونه‌برداری، اسیلوسکوپ می‌تواند سیگنال تحت تست را بهتر شناسایی کند.
- مقدار حافظه ی داخلی: مقدار حافظه داخلی در اسیلوسکوپ به مقدار حافظه‌ای اشاره دارد که برای نمونه‌برداری و نمایش شکل موج استفاده می‌شود. این حافظه به ازای هر کانال وجود دارد و نقش مهمی در تعیین قیمت اسیلوسکوپ دارد. متاسفانه، حافظه داخلی اسیلوسکوپ قابل ارتقا نیست. حافظه داخلی اسیلوسکوپ در زمان ساخت دستگاه تعیین می‌شود و نمی‌توان آن را تغییر داد. اگر به دنبال اسیلوسکوپی با حافظه بیشتر هستید، باید در نظر داشته باشید که یک مدل با حافظه بیشتر خریداری کنید. همچنین، برخی از اسیلوسکوپ‌ها امکان ذخیره‌سازی داده‌ها بر روی حافظه‌های خارجی مانند کارت حافظه یا حافظه USB را دارند که می‌تواند گزینه مناسبی باشد.
- تعداد کانال های ورودی: تعداد کانال‌های ورودی در اسیلوسکوپ به تعداد سیگنال‌هایی اشاره دارد که اسیلوسکوپ می‌تواند به طور همزمان بخواند و نمایش دهد. هر سیگنالی که توسط این ابزار خوانده می‌شود، یک کانال ورودی را نیاز دارد. بنابراین، اگر یک اسیلوسکوپ دو کانال داشته باشد، می‌تواند دو سیگنال را به طور همزمان بخواند و نمایش دهد. این موضوع امکان مقایسه سیگنال ها را با هم فراهم می کند. رایج ترین تعداد کانال در اسکوپ ها دو و چهار کانال هستند. امکان ارتقائ تعداد کانال در اسیلوسکوپ وجود ندارد و با توجه به نیاز خود موقع خرید باید به این موضوع توجه فرمایید.
- انواع تریگر: تریگر در اسیلوسکوپ به عنوان یک مکانیزم کنترلی عمل می‌کند که مشخص می‌کند کی و در کدام نقطه از سیگنال ورودی، شکل موج باید نمایش داده شود. انواع مختلف تریگر در اسیلوسکوپ عبارتند از:
- تریگر لبه یا Edge: این نوع تریگر با دو پارامتر کنترلی تعریف می‌شود: سطح تریگر و شیب تریگر.
- تریگر ویدئو یا Video: این نوع تریگر معمولاً در سیگنال‌های ویدئویی استفاده می‌شود.
- تریگر پالس یا Pulse: این نوع تریگر برای شناسایی پالس‌های خاص در یک سیگنال استفاده می‌شود.
- تریگر متناوب یا Alternative: این نوع تریگر برای شناسایی الگوهای تکرار شونده در سیگنال استفاده می‌شود.
- تریگر منطقی یا Logic: این نوع تریگر برای شناسایی الگوهای خاص در سیگنال‌های دیجیتال استفاده می‌شود.
هر نوع تریگر برای کاربردهای خاصی طراحی شده است و انتخاب نوع تریگر مناسب بستگی به نوع سیگنال ورودی و نیازهای تحلیل دارد.
- نوع نمایشگر: در این بخش دو آیتم اهمیت بالایی دارد که مورد اول آن سایز نمایشگر با توجه به محیط و نوع کاربری شما مهم است. مورد دوم لمسی بودن نمایشگر است که این مورد نیز بسته به سلیقه و نوع کاربری شماست و در اینجا حتی اسیلوسکوپ های تبلتی وجود دارند. باید ببینید که آیا قابل حمل بودن مهم است؟ آیا محیط کاری شما آزمایشگاهی و مرتب است و با دستان تتمیز امکان بهره بردن از صفحه نمایش لمسی اسیلوسکوپ را دارید؟ باید ببینید آیا توان پرداخت هزینه بالاتر برای لمسی بودن صفحه نمایش را دارید یا همان اسیلوسکوپ دکمه ای صزف کار را انجام میدهد و نیاز به اندکی راحتی کار بیشتر به ازای هزینه بالاتر نیست. دراین بخش بعضی فروشنده ها اشاره به رزولوشن صفحه نمایش و اهمیت آن در انتخاب کرده اند که ما آن را رد می کنیم! قرار نیست در اسیلوسکوپ فیلم ببینیم و قطعا سازنده رزولوشن مناسب اسیلوسکوپ را با توجه به دقت دستگاه ساخته شده برای نمایش به مخاطب، در پروسه تولید رعایت کرده است.
- تعداد کانال های خروجی: اسیلوسکوپ‌ها معمولاً سیگنال‌ها را فقط نمایش می‌دهند و آنها را خروجی نمی‌دهند.
- فانکشن FFT :FFT یا تبدیل فوریه سریع، یک الگوریتم است که سیگنال‌های زمانی را به فرکانس تبدیل می‌کند. در اسیلوسکوپ، قابلیت FFT امکان نمایش سیگنال در حوزه فرکانس را فراهم می‌کند. این به معنی است که شما می‌توانید ببینید که چه فرکانس‌هایی در سیگنال وجود دارد. این قابلیت برای تجزیه و تحلیل سیگنال‌های پیچیده بسیار مفید است.
مزایای خرید اسیلوسکوپ:
- دقت بالا: اسیلوسکوپ‌ها دارای دقت بالایی در اندازه‌گیری سیگنال‌های الکتریکی هستند و می‌توانند جزئیات ریز را نشان دهند.
- تجزیه و تحلیل سیگنال: با استفاده از اسیلوسکوپ، می‌توانید سیگنال‌های مختلف را تجزیه و تحلیل کرده و مشکلات الکترونیکی را پیدا کنید. تعداد این سیگنال ها به تعداد کانال های اسیلوسکوپ بستگی دارد.
- نمایش زمانی: این ابزار به شما امکان میدهد سیگنال‌ها را به صورت نمودار زمانی نشان دهید، که در تشخیص مشکلات زمانی بسیار مفید است.
- کاربری آسان: اسیلوسکوپ‌ها دارای رابط کاربری ساده‌ای هستند و با اندکی آموزش می‌توانید از آنها بهره‌برید. این موضوع به شرط داشتن دانش الکترونیک است!
اهمیت اسیلوسکوپ در عالم الکترونیک:
اسیلوسکوپ‌ها برای مهندسان الکترونیک، تعمیرکاران، و آموزش‌دهندگان بسیار مهم هستند. آنها به تشخیص مشکلات در مدارات الکترونیکی کمک میکنند و فرآیند توسعه و تعمیر را تسهیل میکنند.
اسکوپ ها برای انجام کارهای تخصصی تولیدات و تحقیقات کاربرد دارند. از این رو انواع مختلف اسکوپ ها در آزمایشگاه ها و مراکز علمی، تولیداتی و تحقیقاتی، آموزشگاه ها و کارهای مخابراتی توسط محققین، دانشجویان و مهندسان خریداری می شوند. کاربرد دیگر اسکوپ ها (نام کوتاه شده اسیلوسکوپ) در صنعت پزشکی می باشد.
از مشخصه های فنی اسیلوسکوپ می توان به فرکانس کاری، سرعت نمونه برداری، رزولوشن، تعداد تعداد کانال، حافظه داخلی و پهنای باند اشاره کرد. ویژگی تعداد کانال و فرکانس کاری در فروشگاه عصرتولز، در دسته اسیلوسکوپ دارای فیلتر فروشگاهی برای پیدا کردن راحت دستگاه مورد نظر، می باشد.
اسیلوسکوپ ها در انواع برند های مختلف تولید می شوند که به برخی از آن ها اشاره می کنیم:
برای مشاهده محصولات هر برند و همچنین مشاهده اطلاعات آن ها بر روی نام های زیر کلیک فرمایید.
در نهایت برای خرید انواع اسیلوسکوپ ارزان و گران قیمت با بهترین کیفیت و قیمت مناسب همراه با تضمین اصالت و امکان مرجوع 7 روزه از فروشگاه عصرتولز، از طریق وبسایت اقدام فرمایید. همکاران ما در سریع ترین زمان در واحد بسته بندی و ارسال همراه با بهترین بسته بندی اصولی خرید شما را ارسال میکنند. همچنین برای خرید حضوری از فروشگاه نیز می توانند مراجعه بفرمایید.
