اسیلوسکوپ دستی هانتک (HANTEK) ابزار قابلحمل مشاهده و اندازهگیری شکل موج است که در مدلهای موجود عصرتولز با پهنای باند ۴۰ تا ۲۰۰ مگاهرتز، دو کانال ورودی و امکاناتی مانند مولتیمتر، ژنراتور سیگنال، FFT، رکوردر و تستهای خودرویی عرضه میشود. این صفحه سه خانواده متفاوت را کنار هم دارد: سری کوچک Hantek2000، سری پرامکانات DSO8000E/DSO1000E و نسل DSO1000B. برای انتخاب درست باید پهنای باند، نرخ نمونهبرداری دوکاناله، عمق حافظه، اندازه نمایشگر، وجود AWG و نوع استفاده میدانی را با هم بررسی کنید.
🔍 اسیلوسکوپ دستی هانتک برای چه کاری مناسب است؟
اسیلوسکوپ دستی امکان بررسی سیگنال را کنار دستگاه، داخل خودرو، روی خط تولید یا خارج از میز آزمایشگاه فراهم میکند. این ابزار برای عیبیابی منابع تغذیه، بردهای الکترونیکی، سنسور، عملگر، مدار صوتی، PWM، تجهیزات کنترل و برق خودرو کاربرد دارد. مولتیمتر داخلی برای اندازهگیری ولتاژ، جریان، مقاومت و تستهای عمومی مفید است؛ مدلهای دارای ژنراتور نیز میتوانند شکل موج آزمایشی تولید کنند.
قابلحمل بودن به معنی ایزولهبودن کانالها نیست. در بسیاری از مدلها دو ورودی BNC مرجع مشترک دارند و ساختار زمین، ولتاژ Common-mode و رده ایمنی باید از دفترچه همان مدل بررسی شود. برای اندازهگیری روی برق شهر، اینورتر یا نیمپل، پراب دیفرانسیلی مناسب و روش ایمن ضروری است.
🧩 شناخت خانوادههای اصلی
سری Hantek2000؛ کوچک، سبک و Type-C

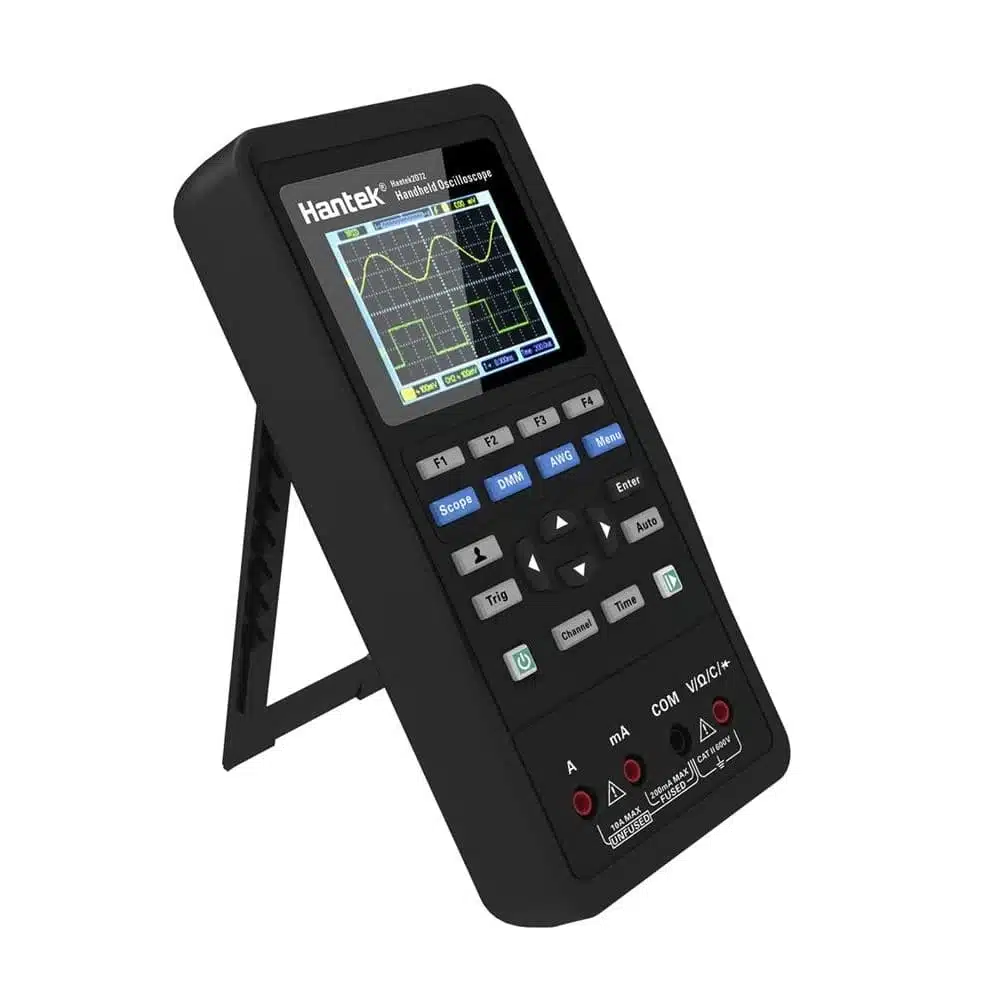

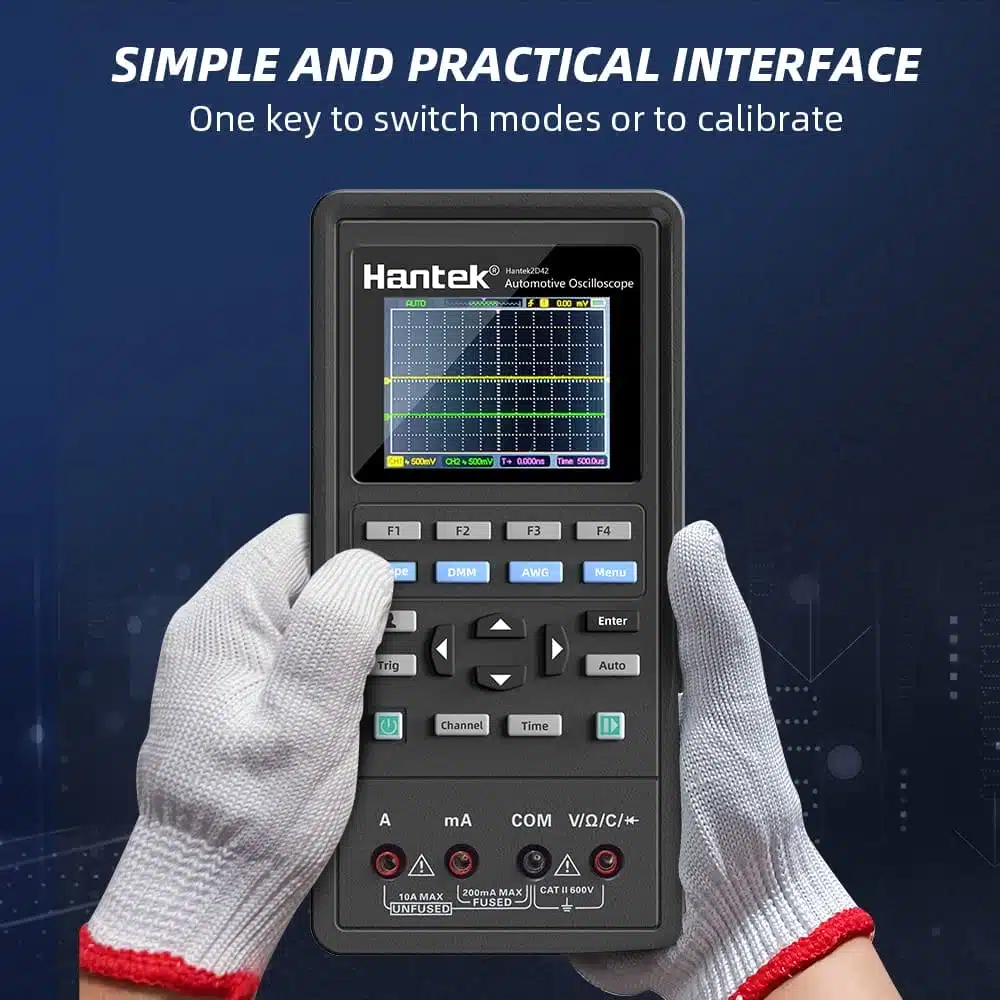

Hantek 2C42، 2C72، 2D42 و 2D72 نمایشگر ۲٫۸ اینچی، دو کانال، نرخ نمونهبرداری تا 250MSa/s در تککانال و 125MSa/s در دو کانال و حافظه 6K/3K دارند. مدلهای 42 پهنای باند ۴۰ و مدلهای 72 پهنای باند ۷۰ مگاهرتز ارائه میکنند. حرف C به ترکیب اسیلوسکوپ و مولتیمتر اشاره دارد؛ حرف D ژنراتور شکل موج را نیز اضافه میکند. باتریهای 18650 قابل شارژ و درگاه USB-C این سری را برای کیف ابزار مناسب کردهاند.
Hantek 2D82AUTO؛ چهار ابزار برای برق خودرو
2D82 یک اسیلوسکوپ دوکاناله ۸۰MHz با نمونهبرداری 250MSa/s، مولتیمتر، ژنراتور سیگنال تا ۲۵MHz برای موج سینوسی و مجموعه تستهای خودرویی است. سازنده بیش از ۸۰ الگوی آزمون برای سیستم شارژ و استارت، سنسور، عملگر، CAN/LIN و احتراق معرفی میکند. این مدل «دیاگ OBD همهکاره» به معنای خواندن کد خطای تمام خودروها نیست؛ بخش ویژه آن راهنما و تنظیمات آماده برای مشاهده شکل موجهای خودرو است.
سری DSO8000E؛ حافظه عمیقتر و نمایشگر بزرگ
مدلهای DSO8072E، DSO8102E، DSO8152E و DSO8202E بهترتیب پهنای باند ۷۰، ۱۰۰، ۱۵۰ و ۲۰۰MHz دارند. نرخ نمونهبرداری تا 1GSa/s، حافظه 2Mpoint، مولتیمتر ۶۰۰۰ کنت، ژنراتور Arbitrary تا ۲۵MHz، رکوردر، FFT، شمارنده و نمایشگر رنگی ۵٫۶ اینچی از ویژگیهای رسمی خانوادهاند. استاندارد IP51 اعلامشده برای مقاومت محدود در برابر گردوغبار و چکه است و به معنی ضدآببودن یا مجازبودن استفاده زیر باران نیست.
سری DSO1000B؛ نسل قدیمی با حافظه 1M
DSO1062B، DSO1102B و DSO1202B بهترتیب ۶۰، ۱۰۰ و ۲۰۰MHz، نرخ 1GSa/s، حافظه 1Mpoint، مولتیمتر ۶۰۰۰ کنت و نمایشگر ۵٫۶ اینچی 640×480 دارند. سازنده این خانواده را Discontinued معرفی کرده است. موجودی بازار ممکن است همچنان نو و قابل استفاده باشد، اما خریدار باید وضعیت باتری، لوازم، نرمافزار، گارانتی و پشتیبانی نسل قدیمی را پیش از خرید در نظر بگیرد.
سری DSO1000E؛ بدون AWG در بعضی مدلها
مدلهایی مانند DSO1072E در این صفحه ترکیب اسیلوسکوپ دوکاناله ۷۰MHz و مولتیمتر را ارائه میکنند. در مقایسه با DSO8072E، تفاوت مهم وجود ژنراتور داخلی در خانواده 8000E است. شباهت عدد مدل نباید باعث فرض امکانات یکسان شود.
📊 جدول مقایسه مدلهای موجود
| مدل |
پهنای باند / نمونهبرداری |
حافظه و نمایشگر |
امکانات اصلی |
| Hantek 2C42 |
۴۰MHz؛ 250MSa/s تک، 125MSa/s دوکانال |
6K/3K؛ ۲٫۸ اینچ |
اسیلوسکوپ + DMM؛ بدون AWG |
| Hantek 2D42 |
۴۰MHz؛ 250/125MSa/s |
6K/3K؛ ۲٫۸ اینچ |
اسیلوسکوپ + DMM + AWG تا ۲۵MHz سینوسی |
| Hantek 2C72 |
۷۰MHz؛ 250/125MSa/s |
6K/3K؛ ۲٫۸ اینچ |
اسیلوسکوپ + DMM؛ بدون AWG |
| Hantek 2D72 |
۷۰MHz؛ 250/125MSa/s |
6K/3K؛ ۲٫۸ اینچ |
اسیلوسکوپ + DMM + AWG |
| Hantek 2D82AUTO |
۸۰MHz؛ 250MSa/s |
حدود 6K؛ نمایشگر رنگی |
اسیلوسکوپ + DMM + AWG + بیش از ۸۰ تست خودرو |
| DSO8072E / DSO8102E |
۷۰ یا ۱۰۰MHz؛ 1GSa/s |
2Mpoint؛ ۵٫۶ اینچ |
۶ در ۱، DMM، AWG 25MHz، FFT و Recorder |
| DSO8152E / DSO8202E |
۱۵۰ یا ۲۰۰MHz؛ 1GSa/s |
2Mpoint؛ ۵٫۶ اینچ |
مدلهای سریعتر خانواده 8000E |
| DSO1072E |
۷۰MHz؛ 1GSa/s |
خانواده E؛ نمایشگر بزرگ |
اسیلوسکوپ + مولتیمتر، بدون ژنراتور داخلی |
| DSO1062B |
۶۰MHz؛ 1GSa/s |
1Mpoint؛ ۵٫۶ اینچ 640×480 |
اسیلوسکوپ + DMM؛ نسل متوقفشده |
| DSO1102B |
۱۰۰MHz؛ 1GSa/s |
1Mpoint؛ ۵٫۶ اینچ |
اسیلوسکوپ + DMM؛ نسل متوقفشده |
| DSO1202B |
۲۰۰MHz؛ 1GSa/s |
1Mpoint؛ ۵٫۶ اینچ |
بالاترین پهنای باند سری B موجود |
🧠 پهنای باند و نرخ نمونهبرداری را چگونه انتخاب کنیم؟
پهنای باند باید از مؤلفههای مهم سیگنال بزرگتر باشد. برای موج سینوسی، انتخاب دستگاهی با پهنای باند چند برابر فرکانس مورد اندازهگیری دقت دامنه را بهتر میکند. برای موج مربعی و باس دیجیتال، زمان صعود لبه مهمتر از فرکانس تکرار است؛ لبه سریع شامل هارمونیکهای بالاتر است و اسیلوسکوپ کمپهنایباند آن را گرد نشان میدهد.
نرخ نمونهبرداری تعداد نقاط ثبتشده در ثانیه است. Hantek2000 در دو کانال 125MSa/s میدهد، نه 250MSa/s کامل برای هر دو؛ سری DSO8000E و DSO1000B تا 1GSa/s میرسند. عدد بیشینه معمولاً به حالت کانال، Timebase و عمق حافظه وابسته است. برای رخداد تکباره، نرخ واقعی و حافظه همزمان مهماند.
💾 چرا عمق حافظه اهمیت دارد؟
حافظه 6K در سری کوچک برای مشاهده موج تکرارشونده و عیبیابی سریع مناسب است، اما هنگام ثبت بازه طولانی با نرخ بالا جزئیات زودتر کاهش مییابد. حافظه 1M یا 2M اجازه میدهد زمان بیشتری با نقاط بیشتر ذخیره شود، روی رخداد Zoom کنید و بستههای داده یا راهاندازی منبع تغذیه را بهتر بررسی نمایید. اگر کار شما Serial Bus، وقفه نادر یا روشنشدن سیستم است، DSO8000E با 2Mpoint مزیت آشکاری نسبت به Hantek2000 دارد.
🎛️ تفاوت 2C، 2D و DSO8000E
2C برای کسی است که اسیلوسکوپ و مولتیمتر میخواهد و ژنراتور جدا دارد. 2D همان قالب کوچک را با AWG اضافه میکند. DSO8000E علاوه بر AWG، نمایشگر و حافظه بزرگتر، نمونهبرداری سریعتر و حالتهای Recorder، Spectrum، Counter و FFT دارد؛ در مقابل بزرگتر و سنگینتر است. ژنراتور ۲۵MHz به بیشینه موج سینوسی اشاره دارد و فرکانس موج مربعی، پالس یا Arbitrary ممکن است کمتر باشد.
🚗 انتخاب برای تعمیرات خودرو
برای سنسورهای سرعت پایین، کویل، انژکتور، سیستم شارژ و باسهای خودرو، 2D82AUTO با تستهای آماده و متعلقات خودرویی مسیر راهاندازی را ساده میکند. Hantek2000 معمولی نیز از نظر سختافزار میتواند بسیاری از شکل موجها را ببیند، اما منوی خودرو و بسته پراب تخصصی 2D82 را ندارد. برای مدار احتراق ثانویه باید از اتنیتور، پراب و کلمپ مناسب استفاده شود و ورودی BNC مستقیماً به ولتاژ بالا وصل نشود.
🛡️ ایمنی و مرجع زمین
کانالهای اسیلوسکوپ را ایزوله فرض نکنید مگر دفترچه همان مدل صراحتاً ساختار و رده ایزولاسیون را اعلام کند. دو گیره زمین را به نقاطی با پتانسیل متفاوت وصل نکنید. شارژیبودن دستگاه بهتنهایی تضمین ایزوله کامل ورودیها نیست؛ اتصال USB به رایانه یا شارژر میتواند مسیر مرجع دیگری ایجاد کند.
حداکثر ولتاژ ورودی با ضریب پراب، فرکانس، CAT و شکل موج تغییر میکند. برای برق شهر، درایو موتور، اینورتر و High-side از پراب دیفرانسیلی مناسب استفاده کنید. هرگز برای «شناور کردن» دستگاه، ارت حفاظتی یا عایق شارژر را دستکاری نکنید.
🧰 اقلام همراه
بسته مدلهای Hantek2000 معمولاً شامل پراب اسیلوسکوپ، سیمهای مولتیمتر، کابل و شارژر Type-C، باتری، دفترچه و کیف است؛ مدلهای 2D پراب خروجی ژنراتور نیز دارند. DSO8000E معمولاً با دو پراب اسیلوسکوپ، پراب DMM، پراب AWG، آداپتور، کابل USB و کیف ارائه میشود. 2D82AUTO متعلقات خودرویی مانند کلمپ جریان، اتنیتور و کابلهای تشخیصی دارد. تعداد دقیق اقلام هر صفحه محصول و محموله را پیش از سفارش کنترل کنید.
💰 قیمت و خرید اسیلوسکوپ دستی هانتک از عصرتولز
قیمت اسیلوسکوپ دستی هانتک با پهنای باند، عمق حافظه، اندازه نمایشگر، وجود ژنراتور، تست خودرویی و اقلام همراه تغییر میکند. برای کار سبک و حمل روزانه، 2C42/2D42 اقتصادیتر و جمعوجورند. 2C72/2D72 پهنای باند بیشتری دارند. DSO8000E برای حافظه عمیق، نمایشگر بزرگ و امکانات چندگانه مناسبتر است؛ سری DSO1000B باید با توجه به توقف تولید و وضعیت باتری/پشتیبانی ارزیابی شود.
برای خرید از عصرتولز، بیشترین فرکانس و زمان صعود، تعداد کانال همزمان، مدت رخداد، نیاز به AWG و نوع محیط را مشخص کنید. سپس قیمت روز، موجودی، نسخه سختافزار و اقلام همان مدل را مقایسه کنید. اگر استفاده روی مدار قدرت دارید، بودجه پراب دیفرانسیلی و جریان را نیز از ابتدا لحاظ نمایید.
❓ پرسشهای متداول
تفاوت 2C72 و 2D72 چیست؟
هر دو اسیلوسکوپ ۷۰MHz و مولتیمتر دارند؛ 2D72 ژنراتور شکل موج داخلی را نیز اضافه میکند.
آیا 250MSa/s در هر دو کانال Hantek2000 فعال است؟
خیر. مشخصات رسمی 250MSa/s در تککانال و 125MSa/s در دو کانال را اعلام میکند.
DSO8000E چه مزیتی نسبت به Hantek2000 دارد؟
تا 1GSa/s، حافظه 2Mpoint، نمایشگر ۵٫۶ اینچ و حالتهای Recorder، Spectrum، Counter و AWG پیشرفتهتر دارد؛ اما بزرگتر است.
آیا DSO1000B هنوز تولید میشود؟
سازنده آن را Discontinued اعلام کرده است. موجودی بازار ممکن است وجود داشته باشد؛ وضعیت باتری، لوازم و پشتیبانی را بررسی کنید.
2D82AUTO جای دستگاه دیاگ OBD را میگیرد؟
کار اصلی آن مشاهده و تحلیل شکل موجهای خودرو با الگوهای آماده است. برای خواندن کد خطا و ارتباط ECU ممکن است همچنان اسکنر OBD اختصاصی لازم باشد.
آیا میتوان هنگام شارژ اندازهگیری کرد؟
بعضی مدلها این قابلیت را دارند، اما اتصال شارژر یا USB میتواند مرجع و نویز را تغییر دهد. برای مدار حساس و ولتاژ بالا، دستور ایمنی همان مدل را رعایت کنید.
✅ مشخصات کوتاه اسیلوسکوپ دستی هانتک
- پهنای باند: ۴۰ تا ۲۰۰ مگاهرتز
- کانال: دو کانال اسیلوسکوپ
- نمونهبرداری: 250MSa/s یا 1GSa/s بسته به سری
- حافظه: 6K/3K، 1M یا 2Mpoint
- مولتیمتر: داخلی در مدلهای این دسته
- ژنراتور: در مدلهای 2D و DSO8000E
- خودرویی: Hantek 2D82AUTO با بیش از ۸۰ تست راهنما
- نمایشگر: ۲٫۸ یا ۵٫۶ اینچ بسته به خانواده
- ارتباط: USB یا Type-C
- هشدار: شارژیبودن به معنی ایزولهبودن کانالها نیست
