پراب اسیلوسکوپ هانتک (HANTEK) رابط دقیق میان مدار و ورودی اسیلوسکوپ است و انتخاب نادرست آن میتواند پهنای باند، دامنه، شکل لبه و حتی ایمنی اندازهگیری را تغییر دهد. در این دسته عصرتولز، پرابهای پسیو PP، پراب ولتاژبالای T3100، پرابهای دیفرانسیلی HT8050 و HT8100، کلمپهای جریان CC-65 و CC-650 و رابط ۱۶ کاناله لاجیک آنالایزر عرضه میشوند. قبل از خرید باید نوع سیگنال، ولتاژ مشترک، پهنای باند، نسبت تضعیف، ظرفیت ورودی و سازگاری کانکتور را با اسیلوسکوپ خود تطبیق دهید.
🔍 چرا انتخاب پراب بهاندازه خود اسیلوسکوپ مهم است؟
پهنای باند سیستم اندازهگیری از ترکیب اسیلوسکوپ، پراب و اتصال به مدار به دست میآید و معمولاً از ضعیفترین حلقه بیشتر نیست. پراب ۵۰۰ مگاهرتز، اسیلوسکوپ ۱۰۰ مگاهرتزی را به ۵۰۰ مگاهرتز تبدیل نمیکند؛ در مقابل، پراب کمپهنایباند میتواند توان واقعی اسیلوسکوپ سریع را محدود کند. کابل زمین بلند نیز اندوکتانس ایجاد میکند و روی لبههای تند به صورت Ringing یا Overshoot کاذب دیده میشود.
پراب در حالت 10X معمولاً بار خازنی کمتر، امپدانس ورودی بالاتر و پهنای باند بهتری نسبت به 1X دارد. در عوض دامنه سیگنال را ده برابر کاهش میدهد و باید ضریب پراب در منوی کانال اسیلوسکوپ درست تنظیم شود. برای سیگنال ضعیف و کمفرکانس گاهی 1X مفید است؛ برای بیشتر اندازهگیریهای عمومی الکترونیک، 10X نقطه شروع مناسبتری است.
🧩 انواع پرابهای موجود در این دسته
پراب پسیو PP برای ولتاژ نسبت به زمین

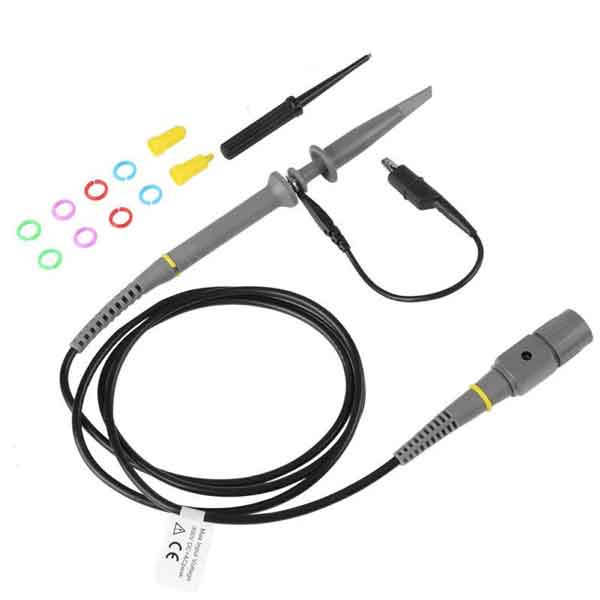

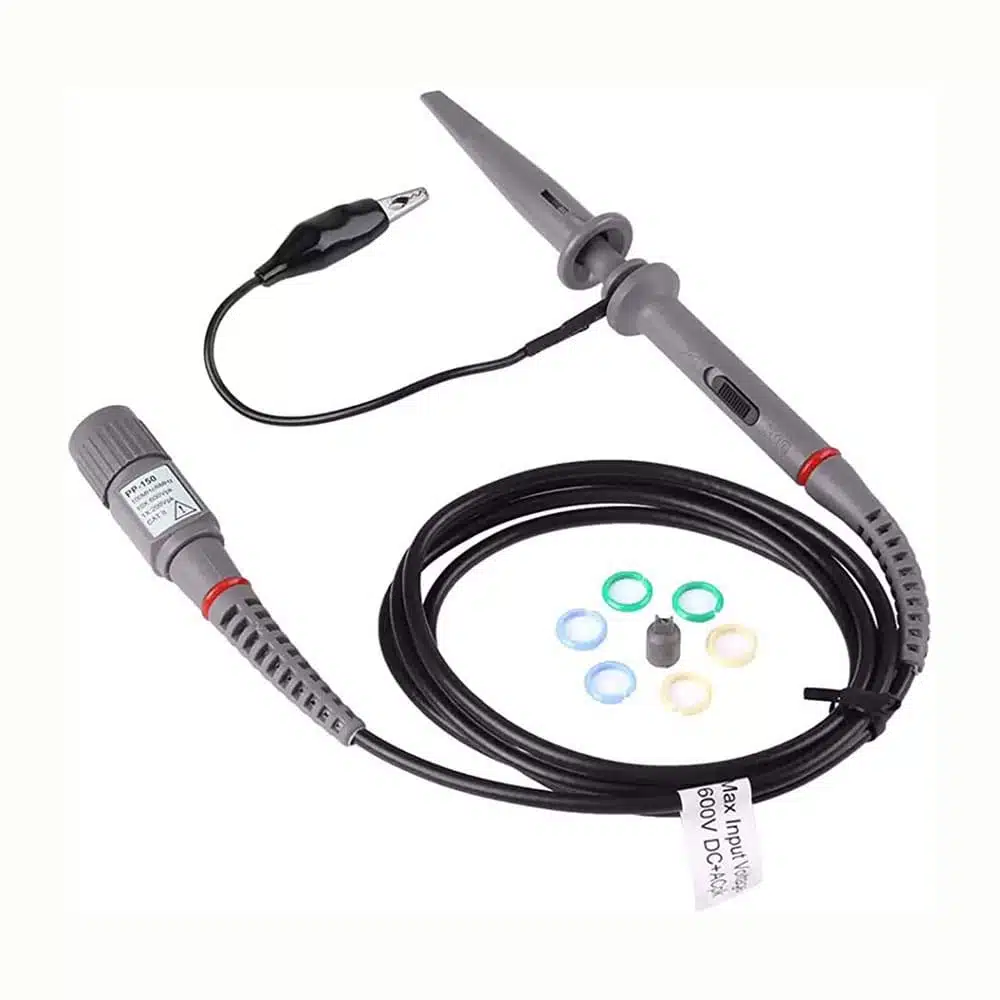

پرابهای PP-80، PP-90، PP-150، PP-200 و سری B برای اندازهگیری سیگنالی به کار میروند که مرجع آن با زمین اسیلوسکوپ سازگار است. بیشتر آنها BNC و کلید 1X/10X دارند. نامگذاری سریها بسیار شبیه است: جدول رسمی هانتک برای خانواده بدون B، PP-80 را ۶۰MHz، PP-150 را ۱۰۰MHz و PP-200 را ۲۰۰MHz معرفی میکند؛ در خانواده B، PP150B، PP200B، PP300B و PP500B بهترتیب ۱۵۰، ۲۰۰، ۳۰۰ و ۵۰۰MHz هستند. هنگام خرید فقط عدد مدل را نبینید و پسوند B را دقیق بررسی کنید.
پراب ولتاژبالای T3100
HANTEK T3100 یک پراب پسیو 100:1 با پهنای باند DC تا ۱۰۰MHz، مقاومت ورودی ۱۰۰MΩ، کابل ۱۲۰ سانتیمتری و حداکثر ورودی نامی کمتر از 2000VDC+Peak AC است. این عدد فقط در شرایط تعریفشده سازنده، با اسیلوسکوپ ۱MΩ، آلودگی و ارتفاع مجاز، فاصله عایقی سالم و رده مناسب معتبر است. T3100 پراب دیفرانسیلی نیست و گیره زمین آن همچنان به مرجع اسیلوسکوپ متصل میشود.
پراب دیفرانسیلی HT8050 و HT8100
سری HT8000 اختلاف ولتاژ میان دو نقطه را با ورودی دیفرانسیلی اندازه میگیرد. HT8050 پهنای باند ۵۰MHz و زمان صعود حداکثر ۷ns دارد؛ HT8100 پهنای باند ۱۰۰MHz و زمان صعود حداکثر ۳٫۵ns. هر دو نسبت 1/50 و 1/500، دقت نامی ±۲٪، بازه دیفرانسیلی ±130V یا ±1300V و محدودیت Common-mode برابر 1000Vrms CAT II یا 600Vrms CAT III دارند. «ایزوله» در نام تجاری نباید به معنی حذف همه محدودیتهای مشترک و ایمنی برداشت شود.
پراب جریان CC-65 و CC-650
CC-65 با حسگر Hall جریان AC و DC را به ولتاژ قابل مشاهده روی اسیلوسکوپ تبدیل میکند. پهنای باند آن تا ۲۰kHz، بازه DC از حدود 20mA تا 65A و حساسیتهای 100mV/A و 10mV/A است؛ دهانه هادی تا ۹ میلیمتر ذکر شده. CC-650 برای جریانهای بزرگتر تا 650A DC طراحی شده و پهنای باند AC آن تا حدود ۵kHz است. صفرکردن، جهت فلش کلمپ و تنظیم Scale کانال برای خواندن آمپر صحیح ضروری است.
رابط لاجیک آنالایزر LP-104
LP-104 یک پراب ولتاژ معمولی نیست؛ کابل ۱۶ کاناله دیجیتال برای اسیلوسکوپهای DPO/MSO سازگار هانتک است. این رابط همزمانی خطوط منطقی را نشان میدهد و برای باسها و مدارهای Mixed Signal مفید است. سازگاری کانکتور و پشتیبانی مدل اسیلوسکوپ باید پیش از خرید تأیید شود.
📊 جدول مقایسه پرابهای هانتک در عصرتولز
| مدل / خانواده |
نوع |
مشخصه کلیدی |
کاربرد مناسب |
| PP-80 / PP-90 |
پسیو 1X/10X |
حدود ۶۰MHz برای PP-80 و ۸۰MHz برای PP-90 طبق جدول سازنده |
تعمیرات عمومی و اسیلوسکوپهای کمپهنایباند |
| PP-150 / PP-200 |
پسیو 1X/10X |
۱۰۰MHz و ۲۰۰MHz در خانواده بدون B |
مدار آنالوگ و دیجیتال متوسط |
| PP-150B / PP-200B / PP-300(B) |
پسیو 1X/10X |
۱۵۰، ۲۰۰ و ۳۰۰MHz؛ کابل حدود ۱۲۰cm |
اسیلوسکوپهای سریعتر و لبههای تند |
| PP-500B |
پسیو 10X |
۵۰۰MHz، زمان صعود حدود ۰٫۷ns، ورودی ۱۰MΩ و ۱۲pF |
سیگنال پرسرعت با اسیلوسکوپ سازگار |
| T3100 |
ولتاژبالای پسیو 100X |
۱۰۰MHz، ۱۰۰MΩ، کمتر از 2000V DC+Peak AC |
ولتاژ بالا نسبت به مرجع زمین مجاز |
| HT8050 |
دیفرانسیلی |
۵۰MHz، 1/50 و 1/500، تا ±130/±1300V دیفرانسیلی |
منبع تغذیه سوئیچینگ، اینورتر و نیمپل |
| HT8100 |
دیفرانسیلی |
۱۰۰MHz، 1/50 و 1/500، زمان صعود ≤۳٫۵ns |
اندازهگیری دیفرانسیلی سریعتر |
| CC-65 |
کلمپ جریان AC/DC |
تا 65A DC، پهنای باند تا ۲۰kHz، دهانه ۹mm |
منبع تغذیه، موتور، درایو و موج جریان |
| CC-650 / PROVA 15 |
کلمپ جریان AC/DC |
تا 650A؛ پهنای باند محدودتر برای جریان بزرگ |
جریانهای صنعتی و کابلهای قدرت |
| LP-104 |
لاجیک ۱۶ کاناله |
ورودی دیجیتال برای DPO/MSO سازگار |
تحلیل همزمان خطوط منطقی |
🧭 راهنمای انتخاب پراب اسیلوسکوپ هانتک
پهنای باند را کمی بالاتر از نیاز واقعی بگیرید
برای اندازهگیری دامنه دقیق، پهنای باند پراب باید متناسب با پهنای باند اسیلوسکوپ و مؤلفههای فرکانسی سیگنال باشد. موج مربعی فقط فرکانس تکرار ندارد و لبه آن هارمونیکهای بالاتر دارد. اگر اسیلوسکوپ ۲۰۰MHz است، PP-200 حداقل تطبیق اسمی است؛ برای حاشیه بهتر و رشد آینده میتوان مدل سریعتر انتخاب کرد، اما ظرفیت ورودی و کیفیت اتصال نیز مهماند.
ولتاژ نامی را با فرکانس و رده ایمنی بخوانید
حداکثر ولتاژ پراب یک عدد مستقل از فرکانس نیست و معمولاً با افزایش فرکانس کاهش مییابد. عبارت 600V یا 2000V را بدون منحنی Derating، CAT، ارتفاع و راهنمای مدل مبنا قرار ندهید. پراب پسیو معمولی برای اندازهگیری مستقیم دو نقطه شناور یا برق شهر مناسب نیست؛ برای نیمپل و سوئیچینگ High-side از پراب دیفرانسیلی مناسب استفاده کنید.
ظرفیت ورودی روی مدارهای سریع اثر میگذارد
پراب با ظرفیت بالا، مسیر امپدانس پایینتری در فرکانس زیاد ایجاد میکند و میتواند لبه یا نوسانساز را تغییر دهد. PP-500B با حدود ۱۲pF برای کار سریعتر بار کمتری از بسیاری پرابهای 1X دارد. در گرههای بسیار حساس، پراب اکتیو کمظرفیت لازم است؛ پراب پسیو ۵۰۰MHz همیشه جایگزین اکتیو نیست.
کانکتور و Compensation را بررسی کنید
بیشتر پرابهای این صفحه BNC و مناسب ورودی ۱MΩ هستند. محدوده جبران خازنی پراب باید با ظرفیت ورودی اسیلوسکوپ همپوشانی داشته باشد. PP-500B برای حدود 9–25pF و T3100 برای محدوده مشخصشده سازنده تنظیم میشود. اگر پیچ Compensation در انتهای بازه هم موج مربعی را درست نمیکند، احتمال ناسازگاری وجود دارد.
⚙️ روش جبرانسازی پراب پسیو
- پراب را روی 10X و ضریب کانال اسیلوسکوپ را نیز روی 10X قرار دهید.
- نوک و گیره زمین را به خروجی Probe Compensation دستگاه وصل کنید.
- موج مربعی را نمایش دهید و Scale و Trigger را پایدار کنید.
- پیچ جبران را با ابزار عایق همراه بچرخانید تا سقف موج صاف و گوشهها بدون گردی یا Overshoot اضافی شوند.
- این تنظیم را برای هر ترکیب پراب و کانال تکرار کنید و پس از تعویض اسیلوسکوپ دوباره بررسی نمایید.
🛡️ نکات ایمنی اندازهگیری
گیره زمین پراب پسیو BNC معمولاً به زمین حفاظتی اسیلوسکوپ رومیزی متصل است. اتصال آن به نقطه برقدار میتواند اتصال کوتاه، آسیب دستگاه یا شوک ایجاد کند. از حذف ارت یا اتصال شناور بدنه اسیلوسکوپ برای دورزدن این محدودیت خودداری کنید. برای مدار شناور از پراب دیفرانسیلی با ولتاژ دیفرانسیلی و Common-mode کافی استفاده شود.
پیش از تماس نوک پراب، عایق، گیره، کابل و کانکتور را بازبینی کنید. به حلقه محافظ انگشت تجاوز نکنید، دستها خشک باشند و انرژی مدار تا حد امکان محدود شود. پراب جریان باید فقط دور یک هادی بسته شود؛ گرفتن همزمان فاز و نول میدانها را خنثی میکند و جریان واقعی بار دیده نمیشود.
🧰 اقلام همراه
پرابهای پسیو معمولاً با هوک نوک، گیره زمین، حلقههای رنگی، درپوش و ابزار جبران عرضه میشوند. HT8050/HT8100 با بدنه پراب، کابل ورودی، گیره یا Pincher، کابل خروجی، آداپتور 9V و دفترچه ارائه میشوند. CC-65 کابل خروجی BNC یا Banana و باتری 9V دارد. اقلام دقیق هر محموله را در صفحه همان محصول بررسی کنید؛ کاور، نوک یدک یا آداپتور ممکن است میان سریها متفاوت باشد.
💰 قیمت و خرید پراب اسیلوسکوپ هانتک
قیمت پراب اسیلوسکوپ هانتک با نوع پراب، پهنای باند، نسبت تضعیف، ولتاژ مجاز، CMRR، محدوده جریان و اقلام همراه تغییر میکند. پراب پسیو PP برای اندازهگیری عمومی اقتصادیتر است؛ T3100 برای ولتاژ بالا نسبت به زمین، HT8000 برای اختلاف ولتاژ شناور و CC برای مشاهده شکل موج جریان طراحی شدهاند. پرداخت هزینه پراب تخصصی زمانی ضروری است که پراب معمولی از نظر ایمنی یا نوع اندازهگیری مناسب نباشد.
برای خرید از عصرتولز، مدل اسیلوسکوپ، پهنای باند، امپدانس و ظرفیت ورودی، بیشترین ولتاژ، فرکانس و نوع مرجع مدار را مشخص کنید. سپس قیمت روز، موجودی و مشخصات همان مدل را ببینید. انتخاب پراب فقط بر اساس کانکتور BNC یا بیشترین عدد MHz میتواند نتیجه نادرست یا خطرناک ایجاد کند.
❓ پرسشهای متداول
PP-150 و PP-150B یک مدل هستند؟
خیر. جدول رسمی هانتک PP-150 بدون B را در خانواده ۱۰۰MHz و PP150B را ۱۵۰MHz فهرست میکند. پسوند و برچسب بدنه را دقیق تطبیق دهید.
آیا پراب ۵۰۰MHz روی اسیلوسکوپ ۱۰۰MHz بهتر است؟
میتواند بار خازنی مناسبتری داشته باشد، اما پهنای باند سیستم از ۱۰۰MHz دستگاه فراتر نمیرود. ارزش خرید به ظرفیت، تضعیف، کیفیت اتصال و برنامه آینده بستگی دارد.
برای برق شهر T3100 کافی است؟
فقط اگر اندازهگیری نسبت به مرجع زمین مجاز و همه محدودیتهای ولتاژ، CAT و Derating رعایت شود. برای اندازهگیری شناور یا دو نقطه High-side، پراب دیفرانسیلی مناسب لازم است.
فرق HT8050 و HT8100 چیست؟
پهنای باند HT8050 برابر ۵۰MHz و HT8100 برابر ۱۰۰MHz است؛ سایر نسبتهای تضعیف و بازههای اصلی مشترکاند.
چرا موج مربعی با پراب اعوجاج دارد؟
جبرانسازی نادرست، سیم زمین بلند، پهنای باند ناکافی، انتخاب اشتباه 1X/10X یا بارگذاری مدار دلایل رایجاند.
پراب جریان چگونه آمپر را روی اسیلوسکوپ نشان میدهد؟
کلمپ جریان را به ولتاژ تبدیل میکند. با توجه به حساسیت انتخابی، مثلاً 100mV/A، مقیاس کانال به آمپر تبدیل میشود. صفرکردن و جهت کلمپ ضروری است.
✅ مشخصات کوتاه پراب اسیلوسکوپ هانتک
- انواع: پسیو، ولتاژبالا، دیفرانسیلی، جریان و لاجیک
- پهنای باند پسیو: حدود ۶۰ تا ۵۰۰ مگاهرتز بسته به مدل
- تضعیف پسیو: 1X/10X یا 100X
- پراب دیفرانسیلی: HT8050 و HT8100 با 1/50 و 1/500
- پراب جریان: CC-65 تا 65A و CC-650 تا 650A
- لاجیک: LP-104 با ۱۶ کانال برای دستگاههای سازگار
- اتصال رایج: BNC برای ورودی ۱MΩ
- نکته کلیدی: پهنای باند، ولتاژ، ظرفیت و مرجع زمین همزمان بررسی شوند
- ایمنی: گیره زمین پراب پسیو به نقطه برقدار وصل نشود
