🔌 کانکتور شبکه مادگی روبردی مدل 2×4 RJ45

کانکتور شبکه مادگی روبردی مدل 2×4 RJ45 راه‌حل فشرده و حرفه‌ای برای افزودن ۸ پورت اترنت به بردهای شماست؛ مناسب ساخت سوییچ، روتر، تجهیزات مخابراتی و کنترل صنعتی.
English name: 2×4 Stacked RJ45 (8P8C) Shielded Right‑Angle PCB‑Mount Modular Jack, Through‑Hole, suitable for Ethernet 10/100/1000Base‑T (with proper PHY & magnetics).

این جک ماژولار دو ردیفه (2×4) با بدنه شیلددار فلزی، نصب THT و استاندارد 8P8C ساخته شده تا تداخلات EMI/RFI را کاهش دهد و در عین حفظ چگالی پورت بالا، اتصالی پایدار ارائه کند. اگر برای «طراحی منبع تغذیه شبکه»، «سوئیچ ۸ پورتی»، «بردهای تست و استیجینگ» یا «سامانه‌های اتوماسیون» به یک مجموعه RJ45 قابل‌اعتماد نیاز دارید، این مدل دقیقاً همان چیزی است که به‌دنبالش هستید.

کانکتور شبکه مادگی روبردی مدل RJ45 2×4

✨ ویژگی‌ها و مزایا

• چیدمان 2×4 (هشت پورت) برای بیشترین بهره‌وری از فضا روی PCB.

• شیلد فلزی یکپارچه جهت کاهش نویز و افزایش ایمنی الکترومغناطیسی.

• نصب روبردی زاویه‌دار (Right‑Angle, THT)؛ مناسب مونتاژ سریع و استحکام مکانیکی بالا.

• استاندارد 8P8C (RJ45)؛ سازگار با اترنت 10/100/1000Base‑T در صورت استفاده از مدار مگنتیکس و PHY مناسب.

• تیغه‌های فنری با آبکاری مقاوم برای سیگنال تمیز و عمر طولانی.

• پین‌های راهنما و خارهای تثبیت‌کننده برای مونتاژ دقیق و بدون لقی.

• مناسب برای سوییچ‌ها، روترها، تجهیزات PoE (با مدار جانبی)، رکوردِرهای شبکه، دستگاه‌های تست و پروژه‌های DIY حرفه‌ای.

کانکتور شبکه مادگی روبردی مدل RJ45 2×4

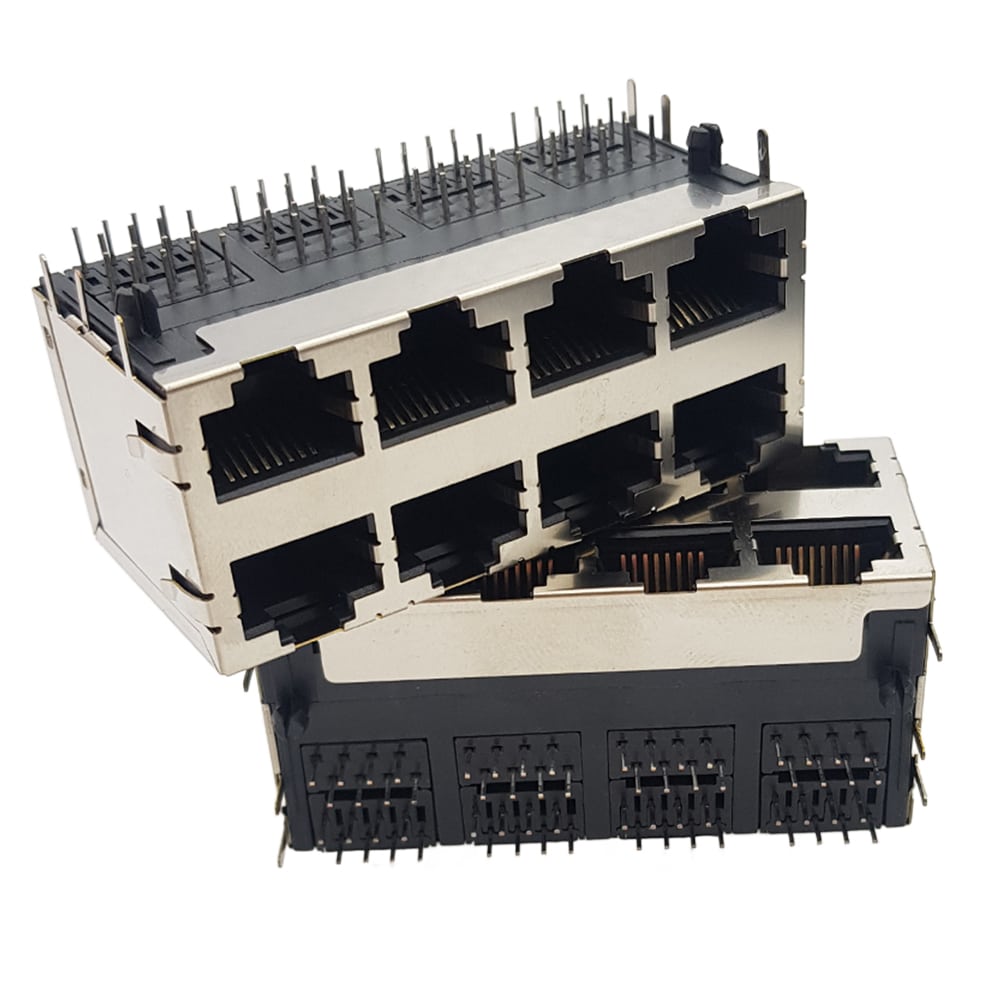

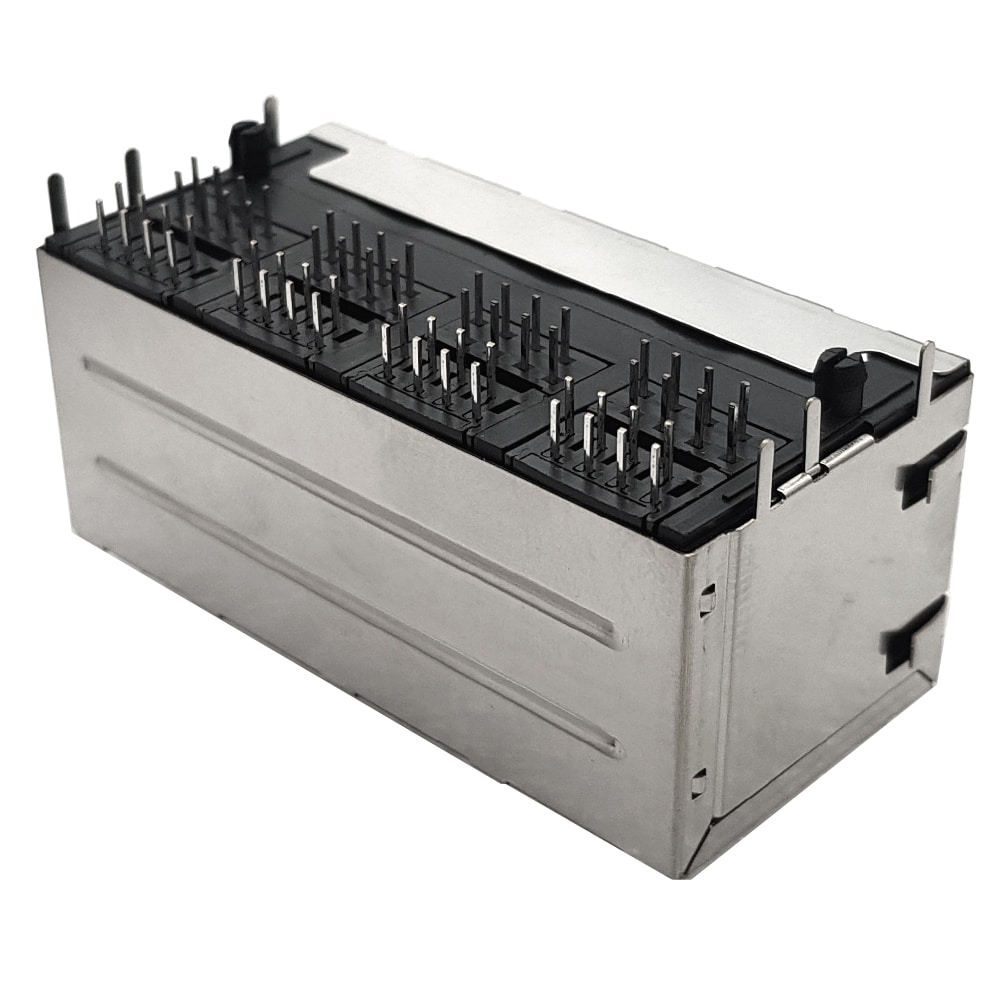

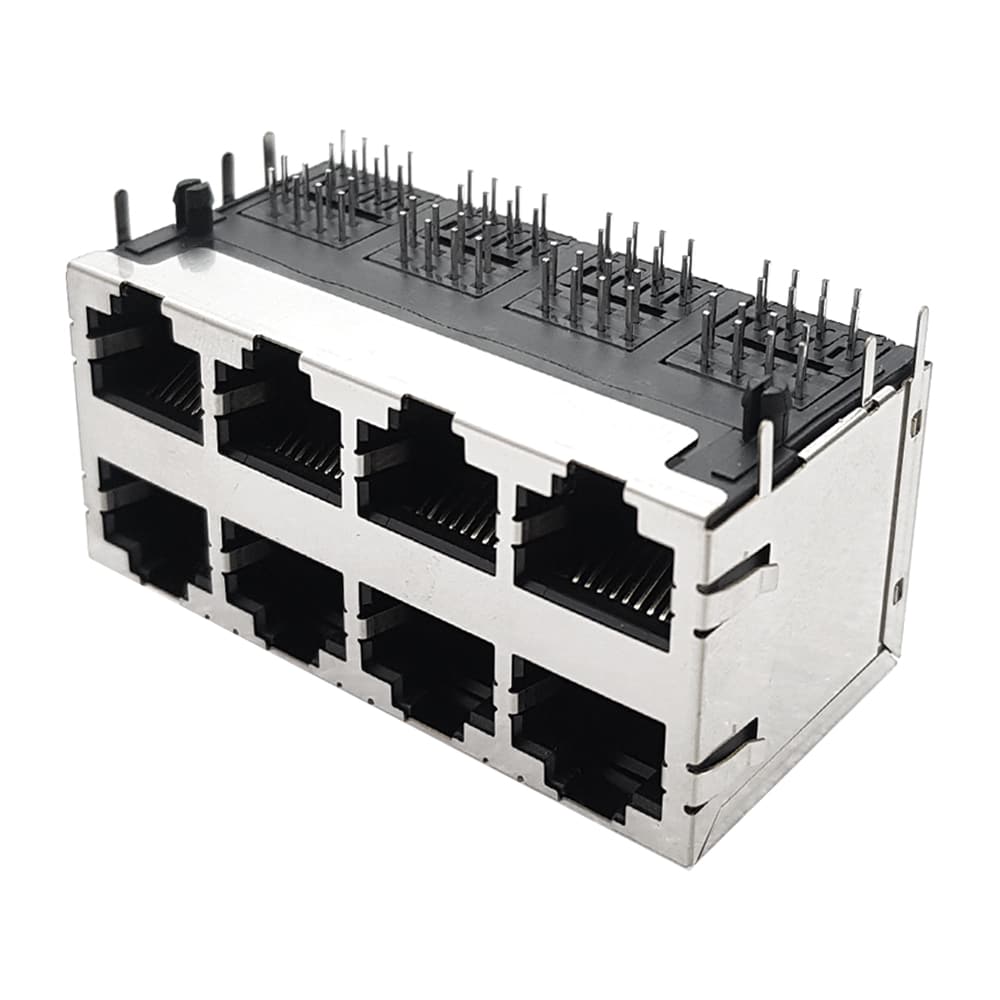

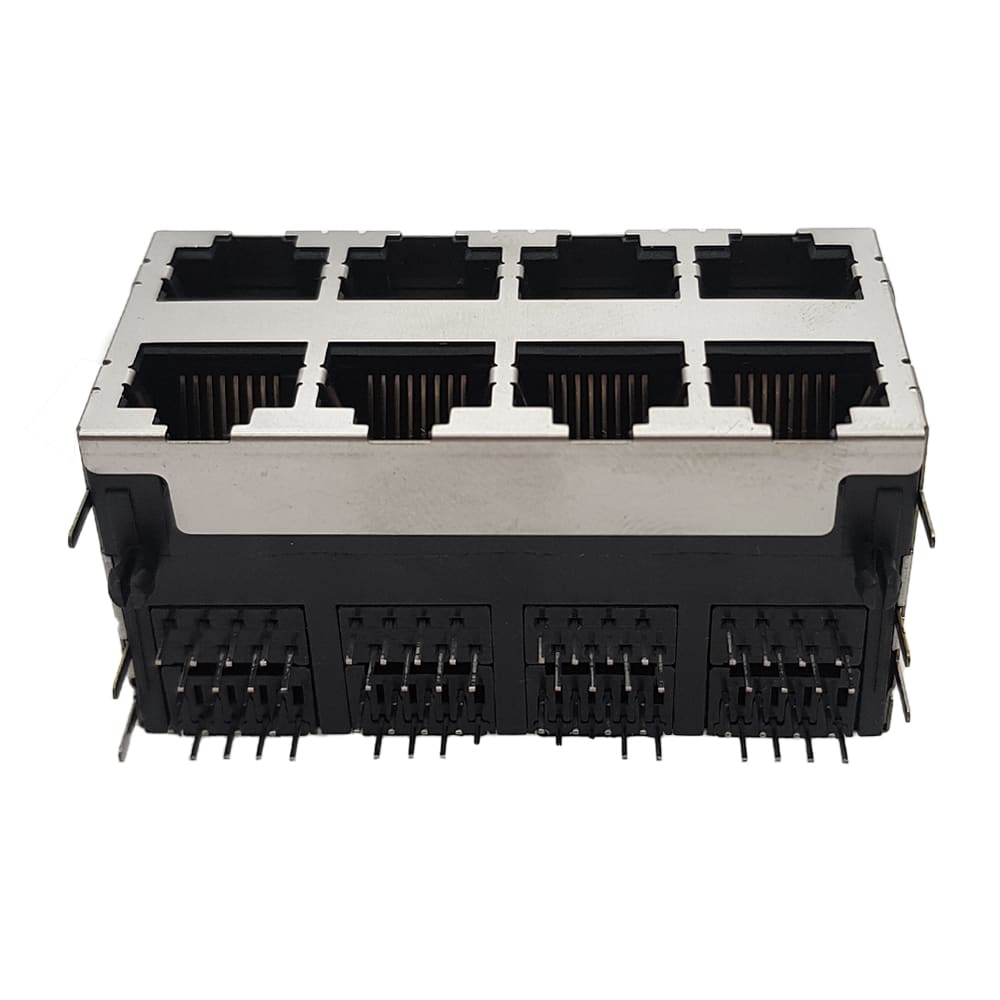

🧬 مشخصات ظاهری

• بدنه‌ی مستحکم با قاب فلزی براق و خانه‌های پورت دارای گاید داخلی برای ورود راحت سوکت.

• دو ردیف چهارتایی (2×4)؛ خروجی پورت‌ها از بغل برای نصب افقی روی برد.

• رنگ بدنه مشکی با شاسی فلزی؛ مناسب چینش ماژولار کنار دیگر کانکتورها.

• فاقد LED روی پنل جلویی (در این نسخه)، در نتیجه طراحی پنل شما تمیز و یکدست می‌ماند.

🧪 مشخصات فنی

• نوع کانکتور: RJ45 مادگی، استاندارد 8P8C

• تعداد پورت: ۸ عدد (چیدمان 2×4)

• نوع نصب: Through‑Hole (THT)، زاویه‌دار (Right‑Angle)

• شیلد: فلزی برای کاهش EMI/RFI

• LED روی کانکتور: ندارد (امکان افزودن LED در برد)

• مگنتیکس مجتمع: ندارد؛ نیازمند ترانسفورمر شبکه/ماژول مغناطیسی روی برد برای اترنت

• سازگاری: 10/100/1000Base‑T با توجه به طرح مدار و کیفیت کابل

• کاربرد: سوئیچ/هاب، روتر صنعتی، NVR/DVR تحت شبکه، بردهای توسعه و تست

کانکتور شبکه مادگی روبردی مدل RJ45 2×4

📦 اقلام همراه (H3)

• ۱ عدد کانکتور شبکه مادگی روبردی مدل 2×4 RJ45 (هشت پورت)

• محافظت وکیوم/بسته‌بندی کارگاهی؛ دفترچه ندارد (نیازمند دیتاشیت عمومی RJ45 در طراحی)

🛒 قیمت و خرید از عصرتولز

برای مشاهده قیمت به‌روز و ثبت سفارش «کانکتور شبکه مادگی روبردی مدل 2×4 RJ45» همین حالا به صفحه محصول در عصرتولز سر بزنید. تیم پشتیبانی ما آماده است تا درباره انتخاب نوع مگنتیکس، فاصله‌گذاری پورت‌ها، و سازگاری با PHY موردنظرتان راهنمایی تخصصی ارائه دهد. ارسال سریع و ضمانت اصالت کالا، خیال شما را از خریدی مطمئن راحت می‌کند.

📊 جدول مشخصات

⚖️ مقایسه با محصولات مشابه

• تک‌پورت RJ45 شیلددار: مناسب بردهای کوچک؛ اما تراکم پورت پایین و فضای بیشتری برای ۸ پورت نیاز دارد.

• RJ45 2×2 یا 1×4: چگالی متوسط؛ در پروژه‌هایی با تعداد پورت کمتر اقتصادی‌تر است.

• RJ45 با LED و مگنتیکس مجتمع: سیم‌کشی برد را ساده می‌کند و فضای اضافی نمی‌خواهد، اما معمولاً قیمت بالاتری دارد و انعطاف‌پذیری کمتری در طراحی مدار به شما می‌دهد.

• کانکتور شبکه مادگی روبردی مدل 2×4 RJ45: بهترین انتخاب وقتی است که ۸ پورت فشرده، شیلد قوی و انعطاف طراحی (افزودن LED/مگنتیکس روی برد) را یکجا می‌خواهید.

کانکتور شبکه مادگی روبردی مدل RJ45 2×4

❓ پرسش‌های متداول (FAQ)

این کانکتور با کابل‌های CAT5e یا CAT6 کار می‌کند؟
بله؛ خود کانکتور محدودیتی ایجاد نمی‌کند. پشتیبانی نهایی به PHY، مگنتیکس و کیفیت مسیرهای PCB بستگی دارد.

آیا برای گیگابیت نیاز به مگنتیکس دارم؟
بله؛ برای 1000Base‑T باید ترانسفورمر/مگنتیکس مناسب در مدار استفاده شود.

LED‌های وضعیت روی خود کانکتور وجود دارد؟
خیر، این نسخه LED مجتمع ندارد؛ می‌توانید LED را روی پنل یا PCB اضافه کنید.

آیا امکان مونتاژ دستی وجود دارد؟
به دلیل پایه‌های THT و خارهای تثبیت‌کننده، هم مونتاژ دستی و هم مونتاژ موجی امکان‌پذیر است.

شیلد فلزی چه مزیتی دارد؟
باعث کاهش تداخل الکترومغناطیسی و محافظت بهتر سیگنال، به‌ویژه در محیط‌های صنعتی، می‌شود.
