تک سوئیچ مدل 6x6x5 R/A 2PIN SMD

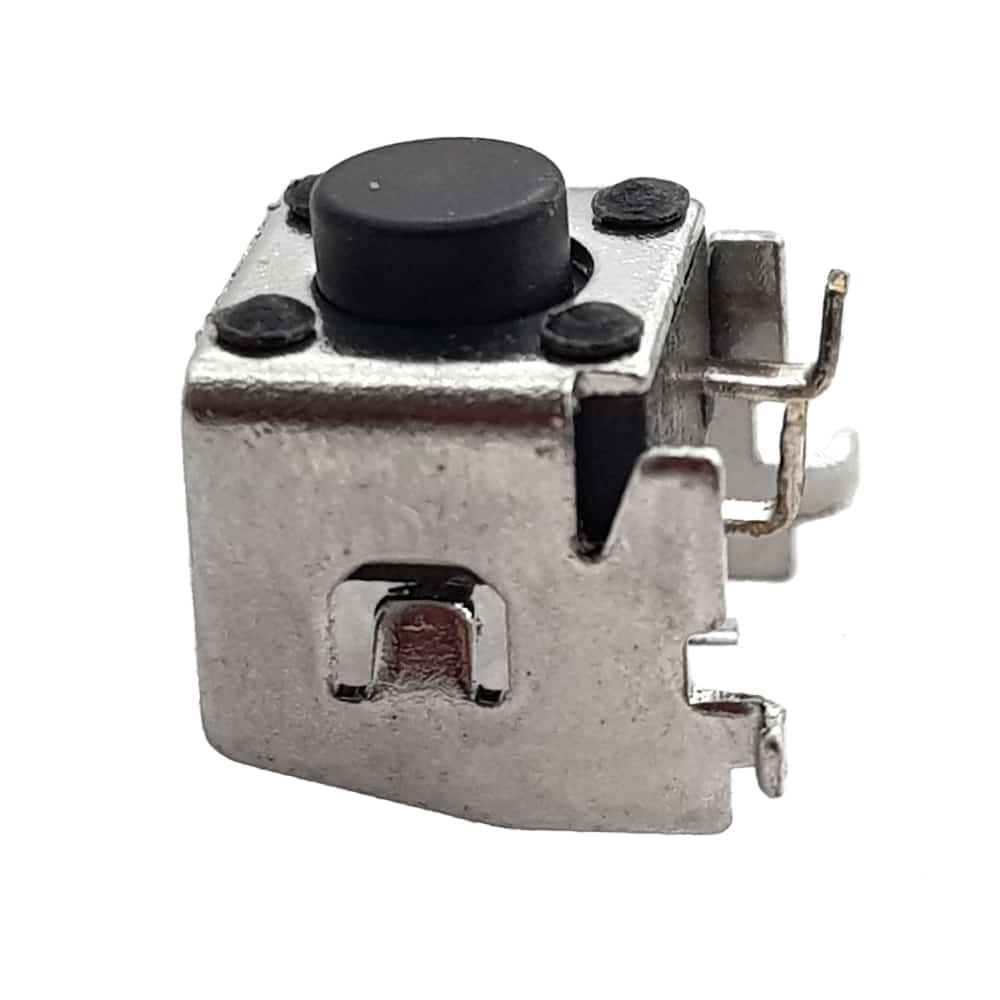

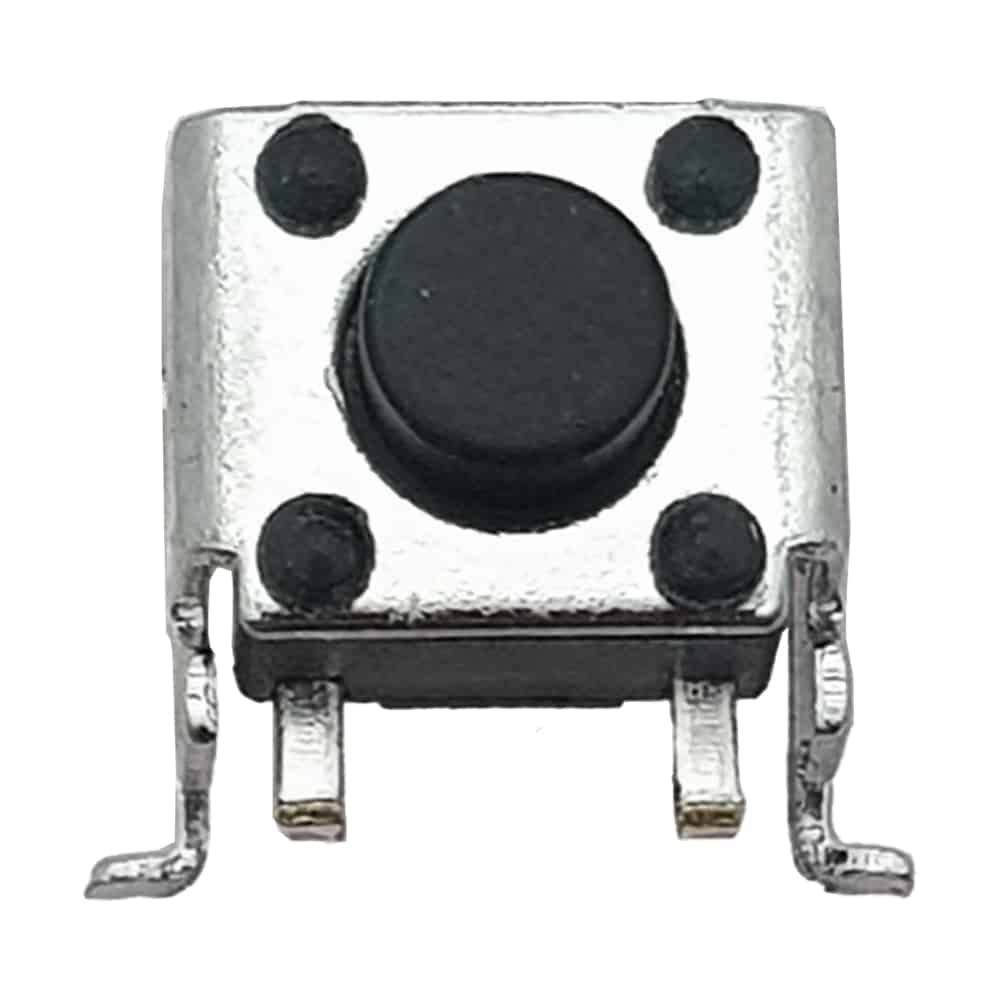

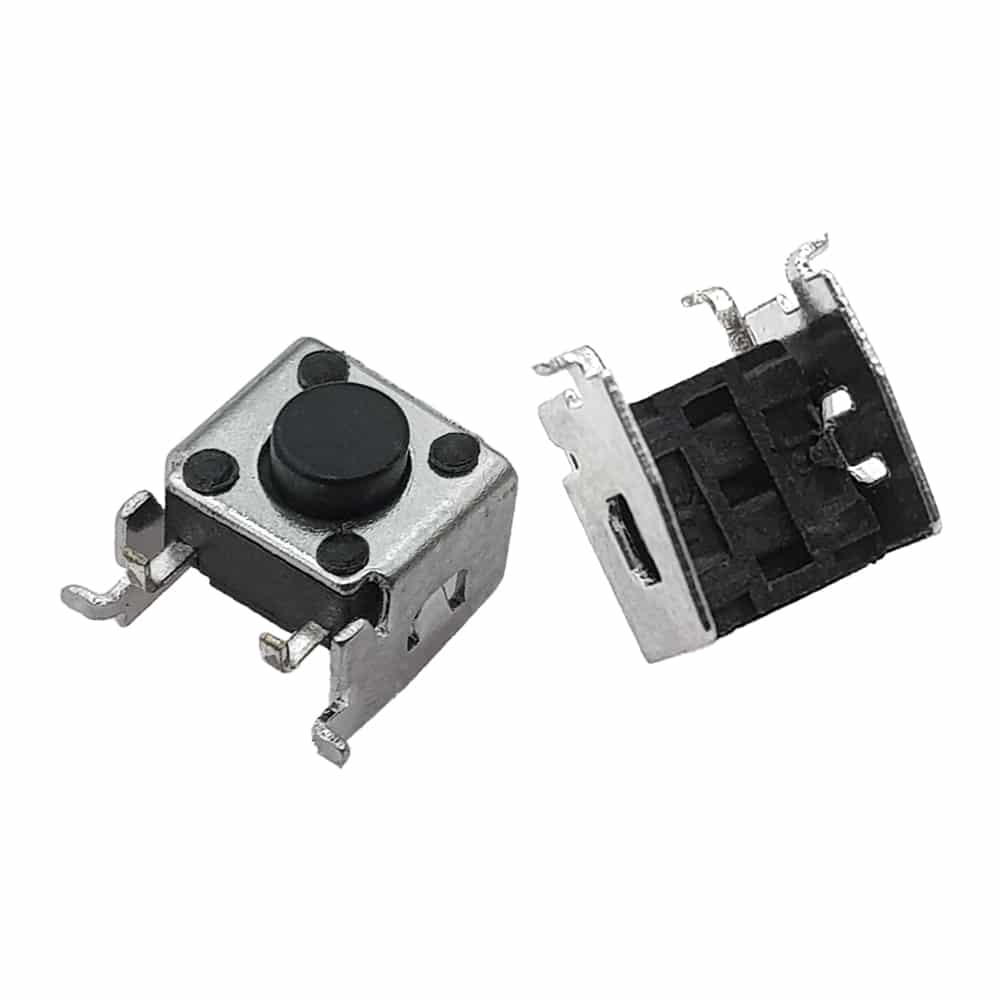

تک سوئیچ مدل 6x6x5 R/A 2PIN SMD یک کلید لمسی لحظه‌ای SMD با ساختار Right‑Angle (زاویه‌دار/افقی) است؛ مناسب برای مدارهایی که باید سوئیچ روی لبه‌ی برد قرار بگیرد و از بغل یا روبه‌رو فشرده شود. English: 6×6×5 mm Right‑Angle SMD Tactile Switch, 2‑Pin, Momentary (NO) — ابعاد بدنه 6×6 میلی‌متر، ارتفاع 5 میلی‌متر و دو پین الکتریکی.

تک سوئیچ مدل 6x6x5 R/A 2PIN SMD

معرفی کوتاه ⚡

اگر در طراحی شما، دسترسی از لبه‌ی PCB یا زیر پنل اهمیت دارد، تک سوئیچ مدل 6x6x5 R/A 2PIN SMD بهترین گزینه است. بدنه‌ی فلزی محکم، پایه‌های گال‌وینگ برای مونتاژ ریفلو، و کلیک واضح (Tactile Feedback) این کلید را برای دکمه‌های ریست/منو، بوت‌لودر، کنترل‌های دستی تجهیزات قابل‌حمل، ریموت‌ها و لوازم صوتی/خودرویی ایده‌آل می‌کند.

ویژگی‌ها و مزایا 🚀

• زاویه‌دار واقعی (R/A): نصب افقی روی برد و دسترسی ساده از کنار پنل؛ مناسب فضاهای کم‌جا.

• ابعاد استاندارد 6×6 با ارتفاع 5 mm: جانمایی آسان و سازگار با اکثر کدهای کتابخانه پکیج.

• دو پین الکتریکی + قلاب‌های مکانیکی: استحکام بالا در برابر فشارهای مکرر.

• SMD برای ریفلو/پیک‌اند‌پلیس: سرعت مونتاژ بالا و پشت‌برد خلوت.

• کلیک دقیق با حس لمس خوشایند: کاهش خطای کاربر در منوها و ورودی‌های مکرر.

• سازگار با 3.3 و 5 ولت: مناسب آردوینو، ESP، رزبری‌پای و بردهای صنعتی سبک.

• مقرون‌به‌صرفه برای تولید انبوه: دسترسی بازار عالی و قیمت اقتصادی در عصرتولز.

تک سوئیچ مدل 6x6x5 R/A 2PIN SMD

مشخصات فنی 🔧

• عملکرد: لحظه‌ای (Momentary)، معمولاً NO – در حالت عادی مدار باز و با فشردن وصل.

• ابعاد بدنه: 6×6 mm | ارتفاع: 5 mm (پلاجر/کلۀ دکمه).

• تعداد پین: 2 پین الکتریکی به‌همراه پایه‌های نگهدارنده SMD.

• نامی پیشنهادی: حدود 50 mA @ 12 VDC (بهینه برای سیگنال‌های 3.3–5V).

• مقاومت تماس (Typ): < 100 mΩ | مقاومت عایقی: > 100 MΩ @100 VDC.

• استقامت دی‌الکتریک: حدود 250 VAC / 1 دقیقه.

• نیروی عمل‌کرد: تقریباً 130–200 gf با کلیک محسوس.

• کورس حرکت: ≈ 0.25 ± 0.1 mm.

• عمر مکانیکی: تا 100k–1M کلیک (بسته به سری تولید و شرایط).

• دمای کاری: حدود ‑20…+70 °C.

مقادیر فوق مطابق محدوده‌های رایج این کلاس سوئیچ است.

تک سوئیچ مدل 6x6x5 R/A 2PIN SMD

اقلام همراه محصول 🎁

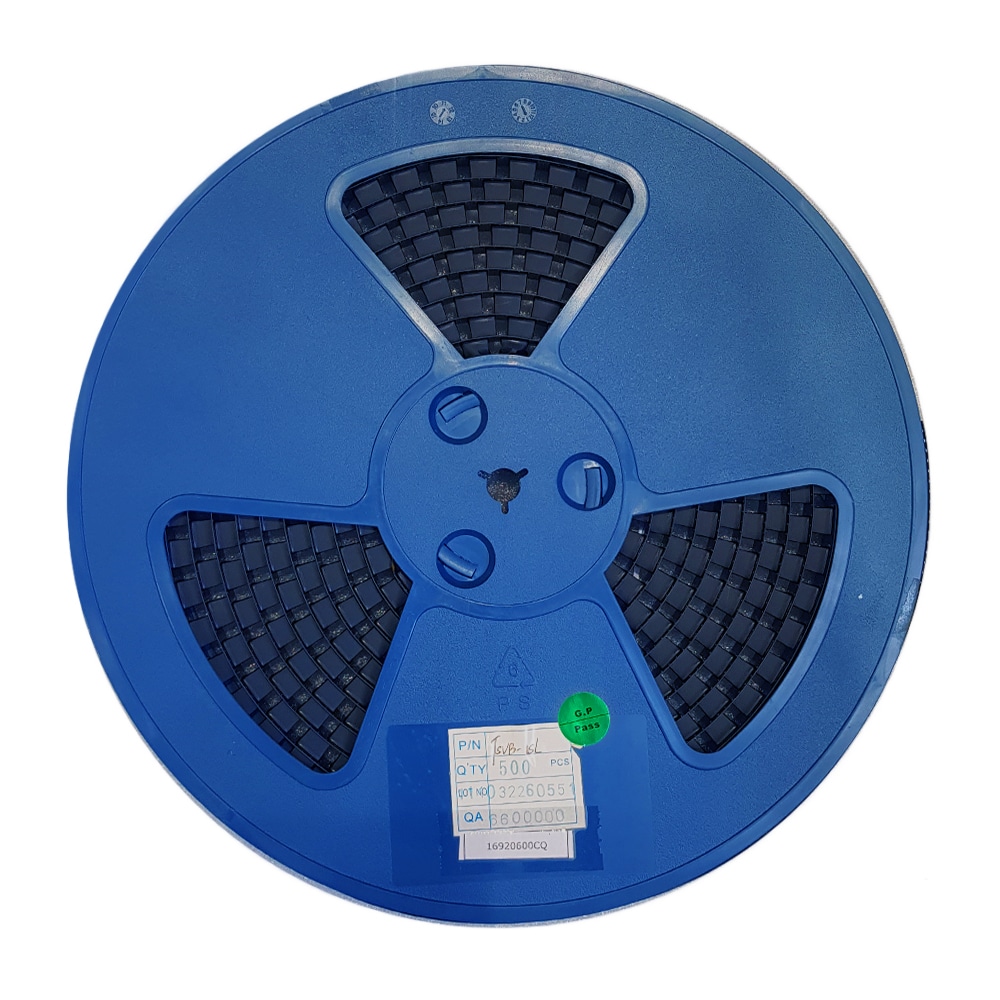

• تک سوئیچ مدل 6x6x5 R/A 2PIN SMD – عرضه به‌صورت تکی؛ در سفارش‌های عمده معمولاً روی Tape & Reel تحویل می‌شود.

نکات طراحی و مونتاژ 🧠

• روی ورودی میکروکنترلر از مقاومت پول‌آپ/پول‌داون 10–100kΩ استفاده کنید. برای حذف جهش‌ها خازن 10–100nF یا دیبانس نرم‌افزاری به‌کار ببرید.

• Keep‑Out مکانیکی اطراف پلاجر را رعایت کنید تا قاب یا پنل با حرکت دکمه تداخل نکند.

• برای ریفلو، پروفایل دما را مطابق آلیاژ قلع تنظیم کنید؛ در لحیم‌کاری دستی از نوک ظریف و زمان کوتاه استفاده شود.

• هنگام جانمایی لبه‌ای، از سوراخ پیچ/براکت پنل برای انتقال نیرو به بدنه کمک بگیرید و از فشار مستقیم به PCB جلوگیری کنید.

قیمت و خرید 💳

قیمت تک سوئیچ مدل 6x6x5 R/A 2PIN SMD با توجه به موجودی و تیراژ در صفحه محصول عصرتولز به‌صورت روزانه به‌روزرسانی می‌شود. برای خرید عمده، دریافت پیش‌فاکتور یا مقایسه با ارتفاع‌های دیگر (4.3/7/8 mm) با پشتیبانی فنی ما در تماس باشید. ارسال سریع، تضمین اصالت و امکان مرجوع طبق قوانین فروشگاه برقرار است.

مقایسه با محصولات مشابه 🔄

• در برابر نسخه ایستاده 6×6×5 SMD: مدل ایستاده از بالا فشرده می‌شود؛ اما R/A برای فشرده‌سازی از کنار پنل مناسب‌تر است و دسترسی کاربر را ساده می‌کند.

• در برابر 4‑Pin THT: نوع THT استحکام لحیم بالاتری روی برد تک‌رو دارد، اما فضای پشت‌برد را اشغال می‌کند؛ R/A 2‑Pin SMD برای مونتاژ ماشینی سریع‌تر و اقتصادی‌تر است.

• در برابر ابعاد 4×4mm: 4×4 جمع‌وجورتر است ولی حس لمس ضعیف‌تری دارد و سخت‌تر پیدا می‌شود؛ 6×6 استاندارد و در دسترس است.

تک سوئیچ مدل 6x6x5 R/A 2PIN SMD

جدول مشخصات 📐

FAQ ❓

این سوئیچ NO است یا NC؟
به‌صورت رایج NO (در حالت عادی باز) است.

R/A یعنی چه؟
مخفف Right‑Angle است؛ پایه‌ها زاویه‌دارند تا سوئیچ روی لبه‌ی برد به‌صورت افقی نصب و از کنار فشرده شود.

با 3.3V هم کار می‌کند؟
بله؛ این یک سوئیچ سیگنال است و برای 3.3/5V ایده‌آل است (جریان‌های بزرگ عبور ندهید).

چگونه نویز و پرش تماس را حذف کنم؟
از خازن دیبانس 10–100nF یا الگوریتم نرم‌افزاری و مقاومت پول‌آپ/پول‌داون استفاده کنید.

برای محیط سخت چه کنم؟
از قاب/پنل مناسب و آب‌بندی مکانیکی استفاده کنید و نیرو را به بدنه‌ی دستگاه منتقل کنید نه فقط به PCB.
