جک آداپتور مدل DC-005T 5.5×2.5 🔌

جک آداپتور مدل DC-005T 5.5×2.5؛ English name: DC Power Jack Socket DC‑005T, 5.5 mm OD × 2.5 mm ID, right‑angle through‑hole PCB mount, 3 electrical pins + switch contact, black housing. اگر برای تغذیه بردهای الکترونیکی خود به یک جک DC مطمئن، استاندارد و مناسب آداپتورهای رایج نیاز دارید، این مدل یکی از پرکاربردترین انتخاب‌هاست و به‌خوبی روی PCB نصب می‌شود.

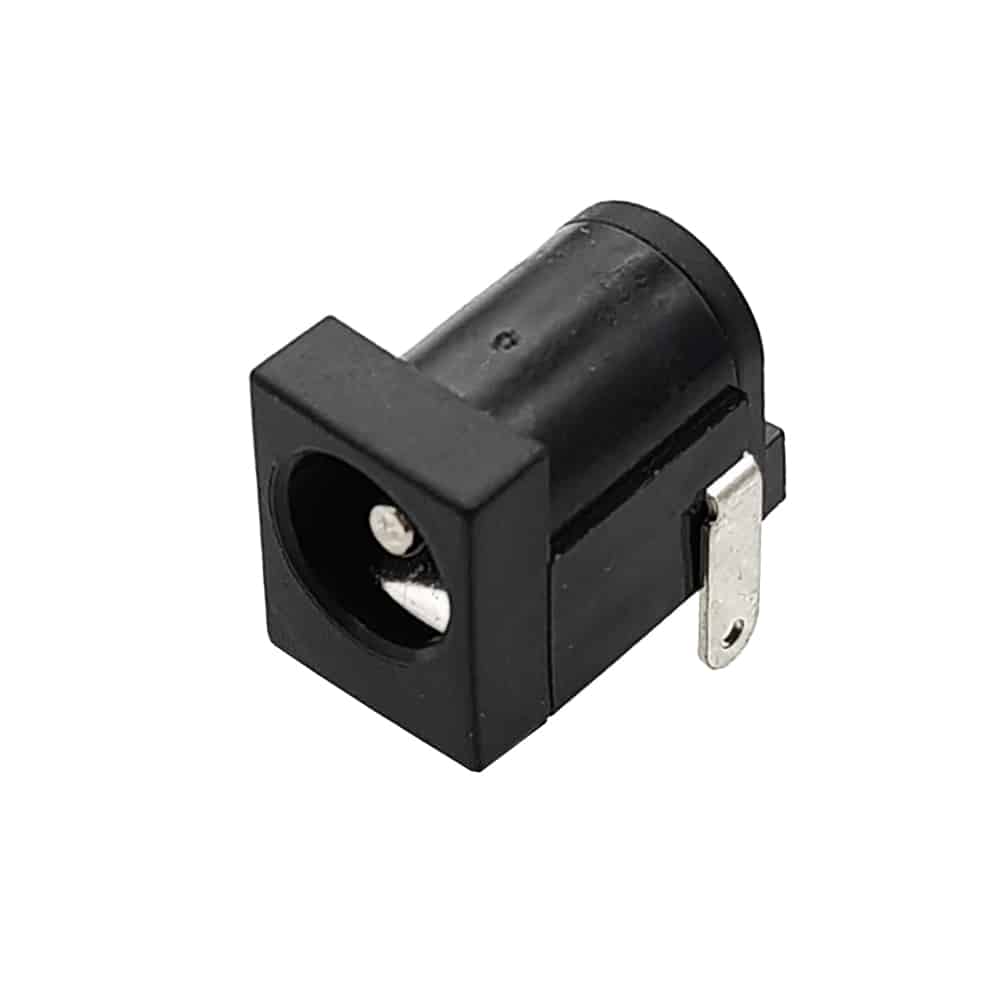

جک آداپتور مدل DC-005T 5.5×2.5

⭐ چرا جک آداپتور مدل DC-005T 5.5×2.5 را انتخاب کنیم؟

• سازگاری گسترده با آداپتورهای رایج 5.5×2.5 میلی‌متری؛ مناسب انواع پروژه‌های آردوینو، ماژول‌ها، تقویت‌کننده‌ها و دستگاه‌های DIY.

• نصب آسان روی برد (Through‑Hole, زاویه‌دار): لحیم‌کاری پایدار، اشغال کمِ فضا و خروج کابل به صورت افقی برای چیدمان مرتب داخل باکس.

• پایه‌ی سوئیچ داخلی: با ورود فیش آداپتور، یک مسیر به‌صورت خودکار قطع/وصل می‌شود؛ ایده‌آل برای قطع باتری داخلی هنگام اتصال آداپتور.

• اتصالات مقاوم: سه پایه‌ی الکتریکی + زبانه‌های فلزی تقویتی برای استحکام مکانیکی بهتر روی PCB.

• کیفیت ساخت مناسب: بدنه‌ی پلاستیکی مقاوم در برابر سایش روزمره و فنرهای داخلی با تماس مطمئن با فیش نری.

🧩 مشخصات ظاهری

• رنگ و بدنه: هوزینگ مشکی فشرده با نمای مکعبی تمیز.

• نوع نصب: PCB Through‑Hole با زاویه 90 درجه (راست‌گوشه)، مناسب قرارگیری در لبه‌ی برد.

• جزئیات کانکتور: ورودی DC Barrel استاندارد با قطر بیرونی 5.5mm و قطر داخلی 2.5mm؛ زبانه‌های فلزی برای تحمل تنش‌های مکانیکی.

• چیدمان پایه‌ها: 3 پایه‌ی سیگنال (مثبت/منفی/سوئیچ) + 2 زبانه‌ی مکانیکی (در برخی سری‌ها)، برای لحیم مطمئن.

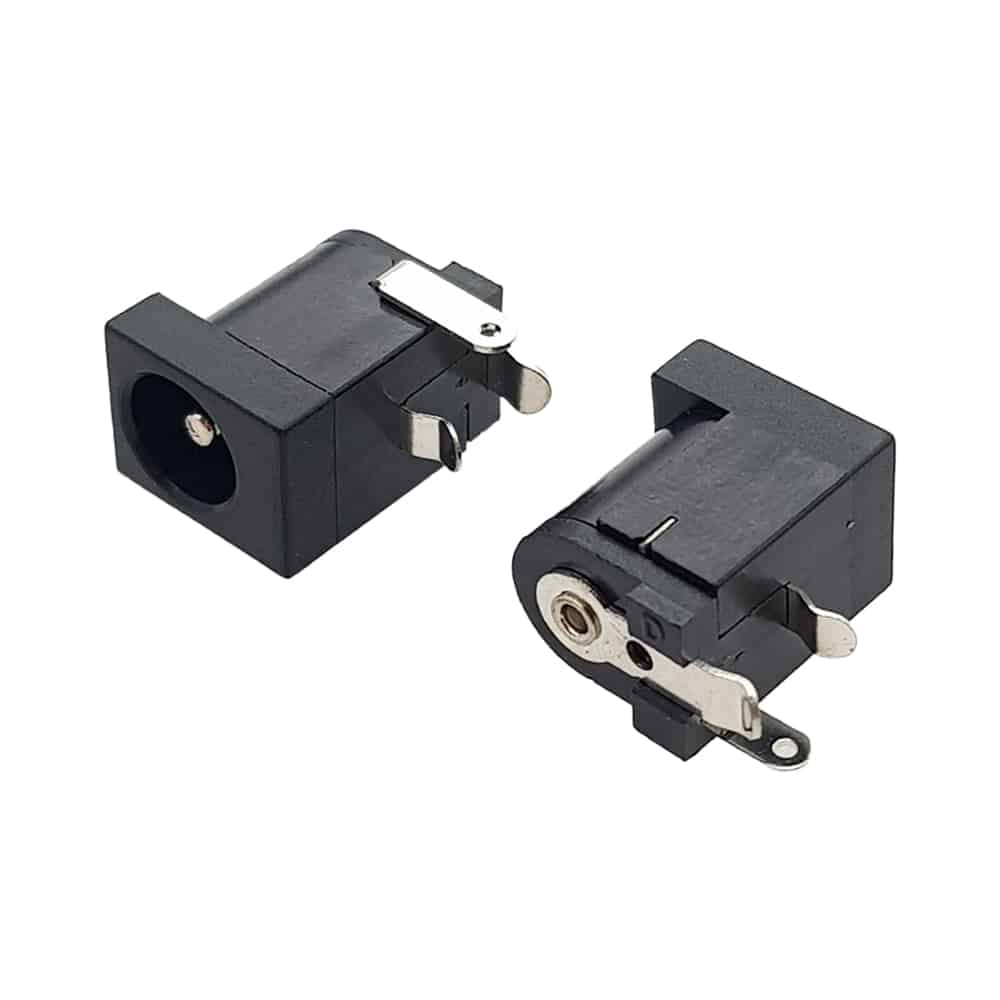

جک آداپتور مدل DC-005T 5.5×2.5

⚙️ مشخصات فنی

• سایز سوکت: 5.5×2.5 میلی‌متر (سازگار با فیش نری 5.5×2.5).

• مدل: DC-005T (نسخه PCB‑Mount با پایه سوئیچ).

• ولتاژ کاری پیشنهادی: مناسب مدارهای DC کم‌ولتاژ (به‌طور متداول 5 تا 24 ولت).

• جریان پیشنهادی: مناسب بارهای سبک تا متوسط آزمایشگاهی (بسته به طراحی برد و کیفیت فیش/لحیم؛ برای جریان‌های بالا از کانکتورهای قدرت استفاده کنید).

• قطبیت: جک بی‌قطب است؛ رعایت قطبیت آداپتور (معمولاً مرکز مثبت) برعهده کاربر است.

• کاربری‌ها: تغذیه انواع بردهای توسعه، دستگاه‌های آموزشی، تجهیزات صوتی سبک، پروژه‌های رباتیک و اینترنت اشیا.

• استاندارد گام پایه‌ها: مناسب سوراخ‌کاری مرسوم بردهای متفرقه (پیشنهاد: قبل از مونتاژ دیتاشیت را با طراحی خود تطبیق دهید).

نکته ایمنی: قبل از بهره‌برداری، اتصالات و سوئیچ داخلی را با مولتی‌متر تست کنید تا مسیر قطع/وصل باتری یا منبع دوم را درست سیم‌بندی کنید.

📦 اقلام همراه

• جک آداپتور مدل DC-005T 5.5×2.5 – یک عدد

🛒 قیمت و خرید

برای خرید جک آداپتور مدل DC-005T 5.5×2.5 از فروشگاه عصرتولز، همین حالا آن را به سبد خرید اضافه کنید. قیمت روز به‌صورت پویا در سایت نمایش داده می‌شود؛ با توجه به نوسانات بازار از درج عدد ثابت خودداری می‌کنیم. سفارش شما با بسته‌بندی ایمن ارسال خواهد شد تا پایه‌ها و هوزینگ بدون آسیب به دستتان برسد.

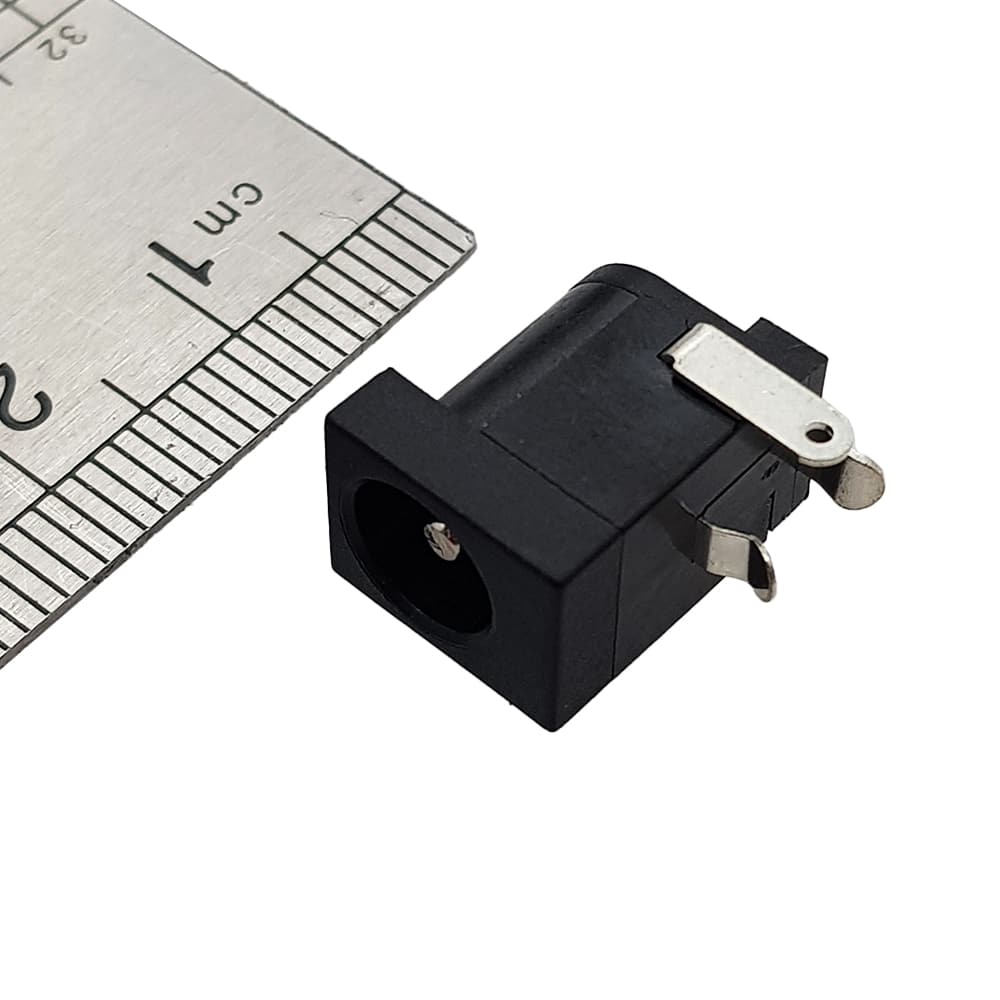

جک آداپتور مدل DC-005T 5.5×2.5

🧭 نکات کاربردی و ترفندهای نصب

• اگر دستگاه شما باتری داخلی دارد، پایه‌ی سوئیچ DC‑005T را برای قطع خودکار باتری هنگام اتصال آداپتور به‌کار بگیرید.

• برای جلوگیری از کنده‌شدن در اثر فشار کابل، زبانه‌های فلزی را به‌خوبی لحیم کنید و در طراحی باکس، خروج کابل را بدون کشش در نظر بگیرید.

• اگر بین اندازه‌های 5.5×2.1 و 5.5×2.5 تردید دارید، فیش آداپتور را بررسی کنید؛ فیش 2.1 معمولاً در سوراخ 2.5 لق می‌ایستد و اتصال مطمئن نمی‌دهد.

• جهت جلوگیری از اتصال معکوس، از علامت‌گذاری قطبیت روی برد/باکس و یکسو‌ساز یا حفاظت افزوده استفاده کنید.

🧪 جدول مشخصات

🔍 مقایسه با محصولات مشابه

• DC-005T 5.5×2.5 در برابر 5.5×2.1: هر دو قطر بیرونی یکسان دارند، اما قطر داخلی 2.5 بزرگ‌تر است؛ اگر آداپتور شما فیش 2.1 است، حتماً جک 5.5×2.1 بگیرید تا لق نشود.

• PCB‑Mount (مانند DC‑005T) در برابر پنل‌مانت (پیچی/مهره‌ای): نسخه PCB‑Mount سرعت مونتاژ بالاتری دارد و برای بردهای فشرده مناسب است؛ در مقابل، پنل‌مانت برای نصب روی بدنه‌ی دستگاه و با کابل‌کشی داخلی گزینه‌ی بهتری است.

• با/بدون سوئیچ داخلی: اگر نیاز به قطع خودکار باتری دارید، حتماً مدل دارای پایه سوئیچ (مثل DC‑005T) انتخاب شود؛ در غیر این صورت مدل‌های ساده نیز پاسخ‌گوی نیازهای پایه هستند.

❓ سوالات متداول (FAQ)

۱) تفاوت 5.5×2.5 و 5.5×2.1 چیست؟
قطر خارجی هر دو 5.5 میلی‌متر است اما قطر داخلی 2.5 بزرگ‌تر است. فیش 2.1 داخل جک 2.5 لق می‌شود و اتصال مطمئن نمی‌دهد.

۲) پایه سوئیچ در جک آداپتور مدل DC-005T 5.5×2.5 چه کاربردی دارد؟
با ورود فیش آداپتور یک مسیر از مدار (مثلاً باتری داخلی) به‌صورت خودکار قطع می‌شود تا منبع خارجی جایگزین آن شود.

۳) حداکثر جریان قابل عبور چقدر است؟
برای پروژه‌های سبک تا متوسط مناسب است؛ اما برای جریان‌های بالا از کانکتورهای قدرت (ترمینال اسکرو/XT و…) استفاده کنید و ردپای مسی مناسبی روی PCB در نظر بگیرید.

۴) آیا قطبیت خاصی دارد؟
خیر، جک بی‌قطب است؛ اما بیشتر آداپتورها مرکز مثبت دارند. قبل از راه‌اندازی با مولتی‌متر بررسی و روی برد علامت‌گذاری کنید.

۵) برای نصب چه نکاتی مهم است؟
سوراخ‌های برد را مطابق دیتاشیت در نظر بگیرید، لحیم تمیز و محکم انجام دهید و برای کاهش تنش مکانیکی، کابل را در باکس مهار کنید.
