اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H

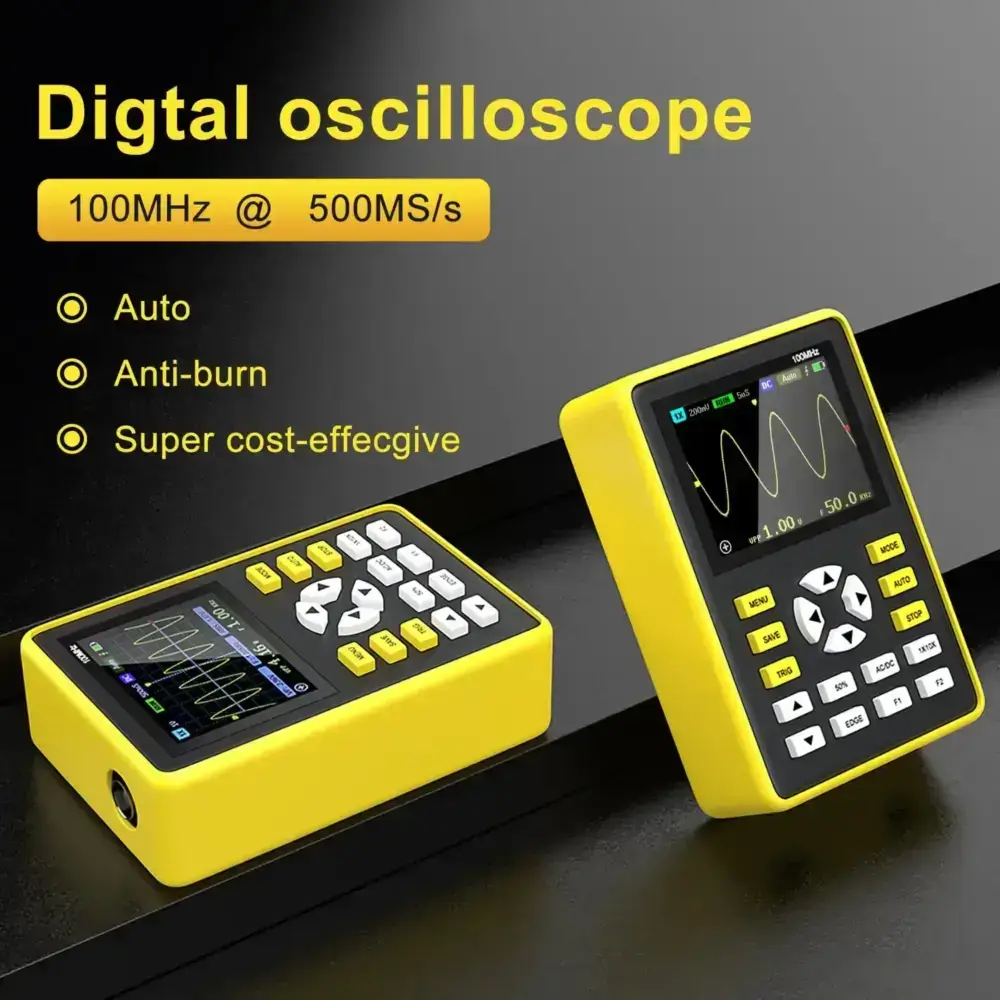

اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H یک اسیلوسکوپ پرتابل اقتصادی و کارآمد برای عیب‌یابی، تعمیرات و آموزش الکترونیک است که با پهنای باند 100MHz و نرخ نمونه‌برداری 500MS/s، نمایشگر 2.4 اینچ TFT با وضوح 320×240، حافظه داخلی 64MB (ذخیره تا 2000 تصویر موج) و باتری 3000mAh، اندازه‌گیری سیگنال‌های AC/DC را با سه حالت تریگر (Auto/Normal/Single) ساده و سریع می‌کند.
English name: FNIRSI 5012H Handheld Digital Oscilloscope — 1‑Channel, 100 MHz Bandwidth, 500 MSa/s, 2.4″ TFT 320×240, 64 MB Internal Storage (≈2000 waveforms), 3000 mAh Li‑ion, 1×/10× Probe, High‑Voltage Protection.

⭐ چرا FNIRSI 5012H انتخاب هوشمندانه‌ای است؟

• توانایی دیدن جزئیات: با 500MS/s، نمونه‌برداری کافی برای مشاهده شکل موج‌های سریع در پروژه‌های تعمیرات، دیباگ برد، خودروسازی و DIY در اختیار دارید.

• کاربری آسان: کلید AUTO همه‌چیز را به‌صورت خودکار تنظیم می‌کند تا شکل موج بهینه روی صفحه ظاهر شود؛ برای مبتدیان و کار میدانی عالی است.

• حفاظت ولتاژ بالا: ماژول محافظ داخلی برای تا 400V به‌صورت پیوسته و پیک بالا (بسته به سری دستگاه) خیال‌تان را از آسیب احتمالی راحت می‌کند.

• مدیریت موج پیشرفته: ذخیره تا 2000 اسکرین‌شات موج در حافظه داخلی و مرور بندانگشتی؛ پاک‌سازی و مدیریت فایل‌ها از خود دستگاه انجام می‌شود.

• بدنه مقاوم و خوش‌دست: قاب سیلیکونی ضد لغزش و ضربه‌گیر، مناسب استفاده در کارگاه و محیط صنعتی.

• عمر باتری مناسب: باتری 3000 میلی‌آمپر‌ساعت تا حدود 8 ساعت کار مداوم را پوشش می‌دهد (وابسته به نور پس‌زمینه و نحوه مصرف).

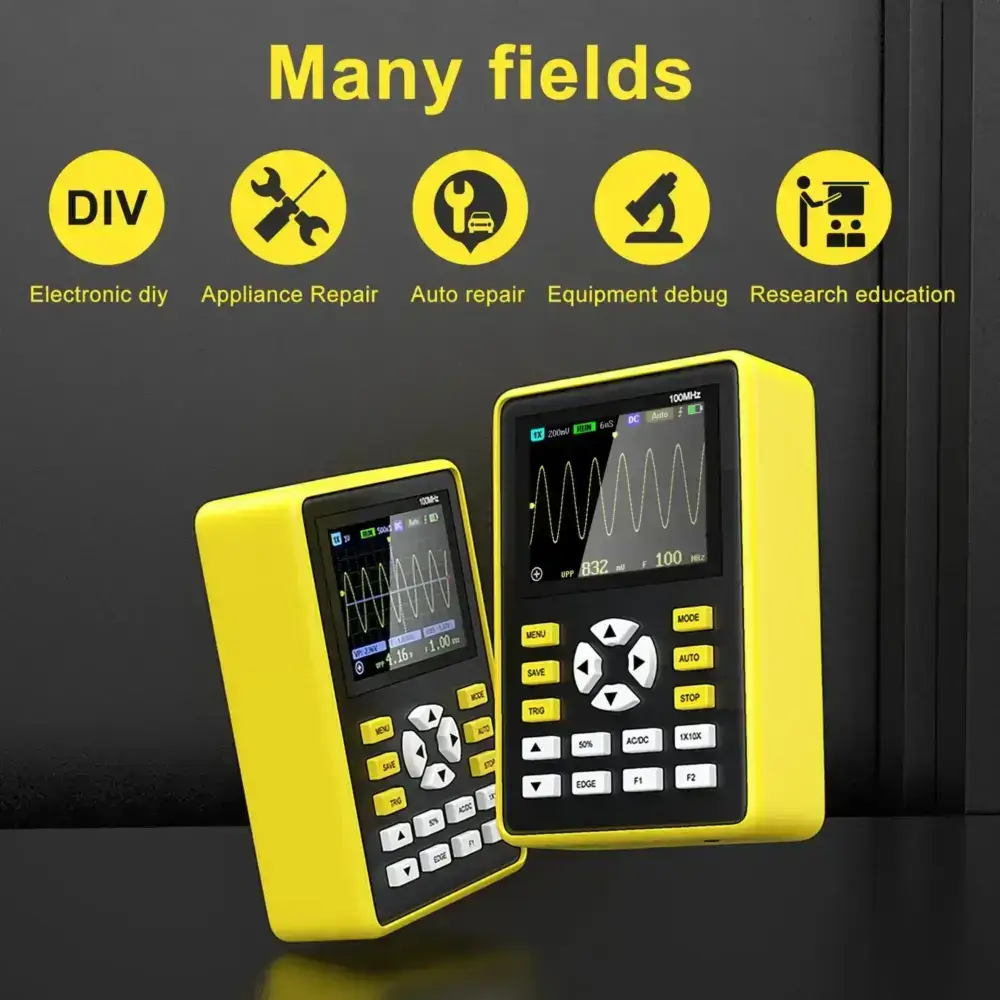

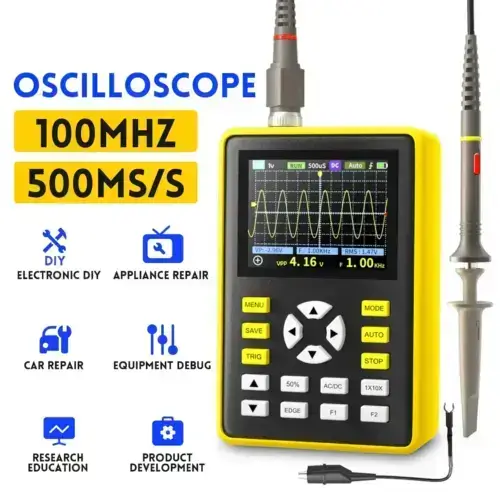

🧪 کاربردها

• تعمیرات برد و لوازم خانگی، بررسی PSU، ریپل و نویز.

• DIY و آموزش: نمایش مفاهیم شکل موج، فرکانس، Duty Cycle و اندازه‌گیری‌های پایه.

• خودرو و تجهیزات صنعتی: مشاهده سیگنال‌های سنسورها و پالس‌های کنترلی.

• کنترل کیفیت: ثبت و مقایسه سریع شکل موج در خطوط تولید سبک.

🎨 مشخصات ظاهری

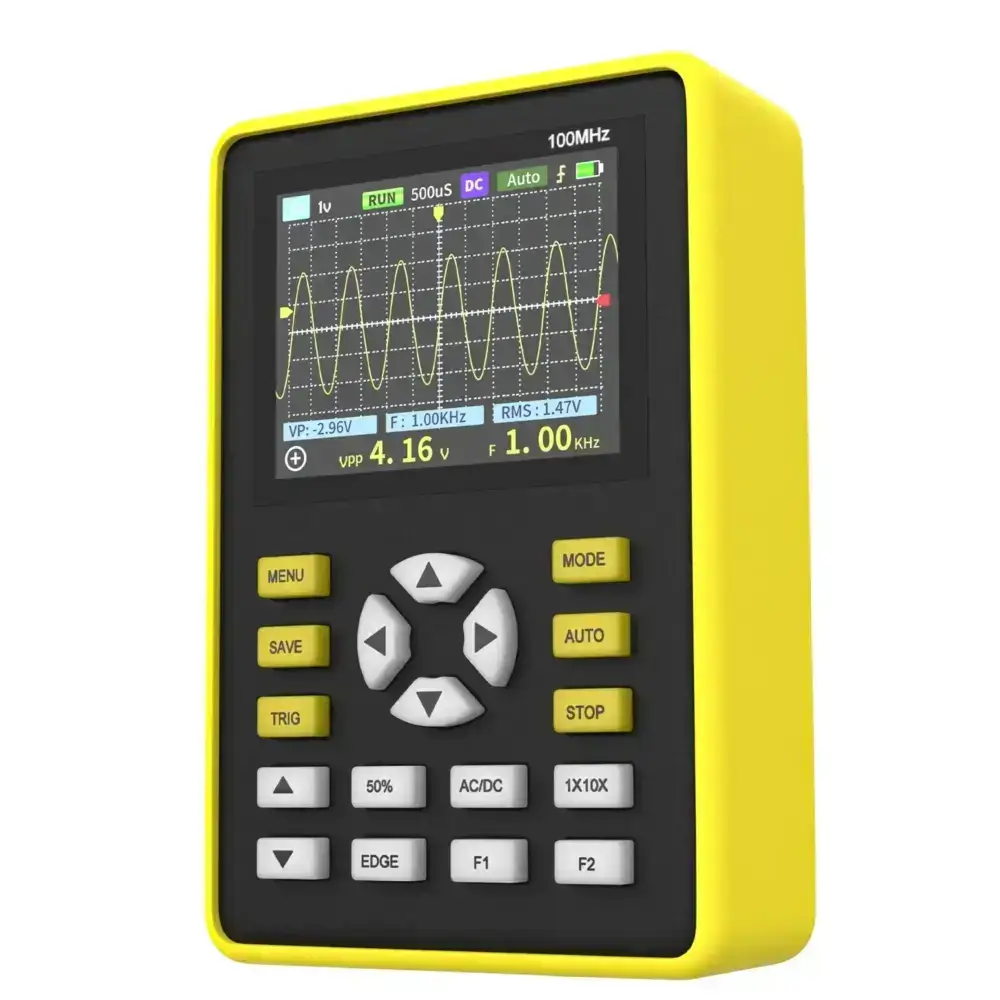

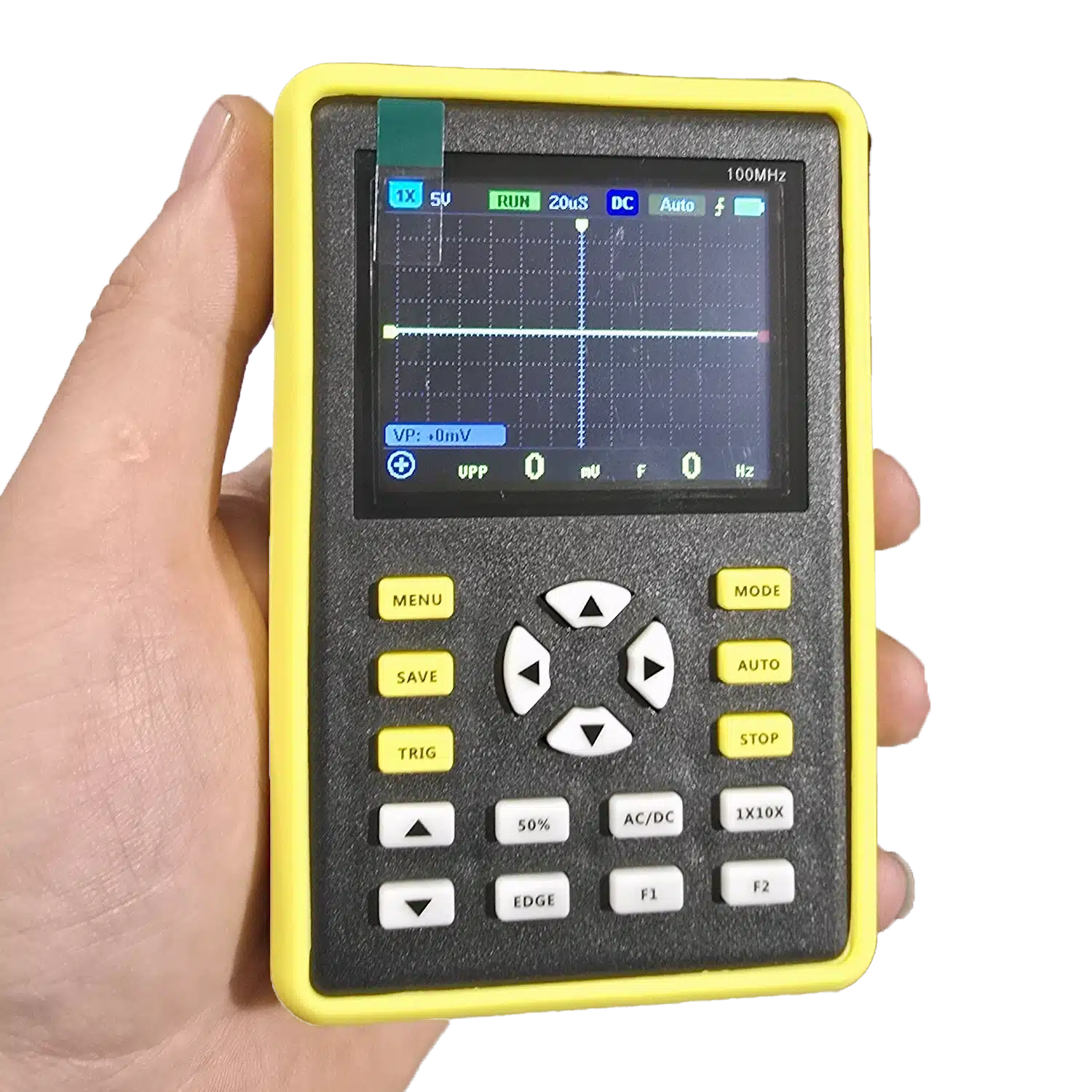

• طراحی دستی و فشرده با نمایشگر رنگی 2.4 اینچ.

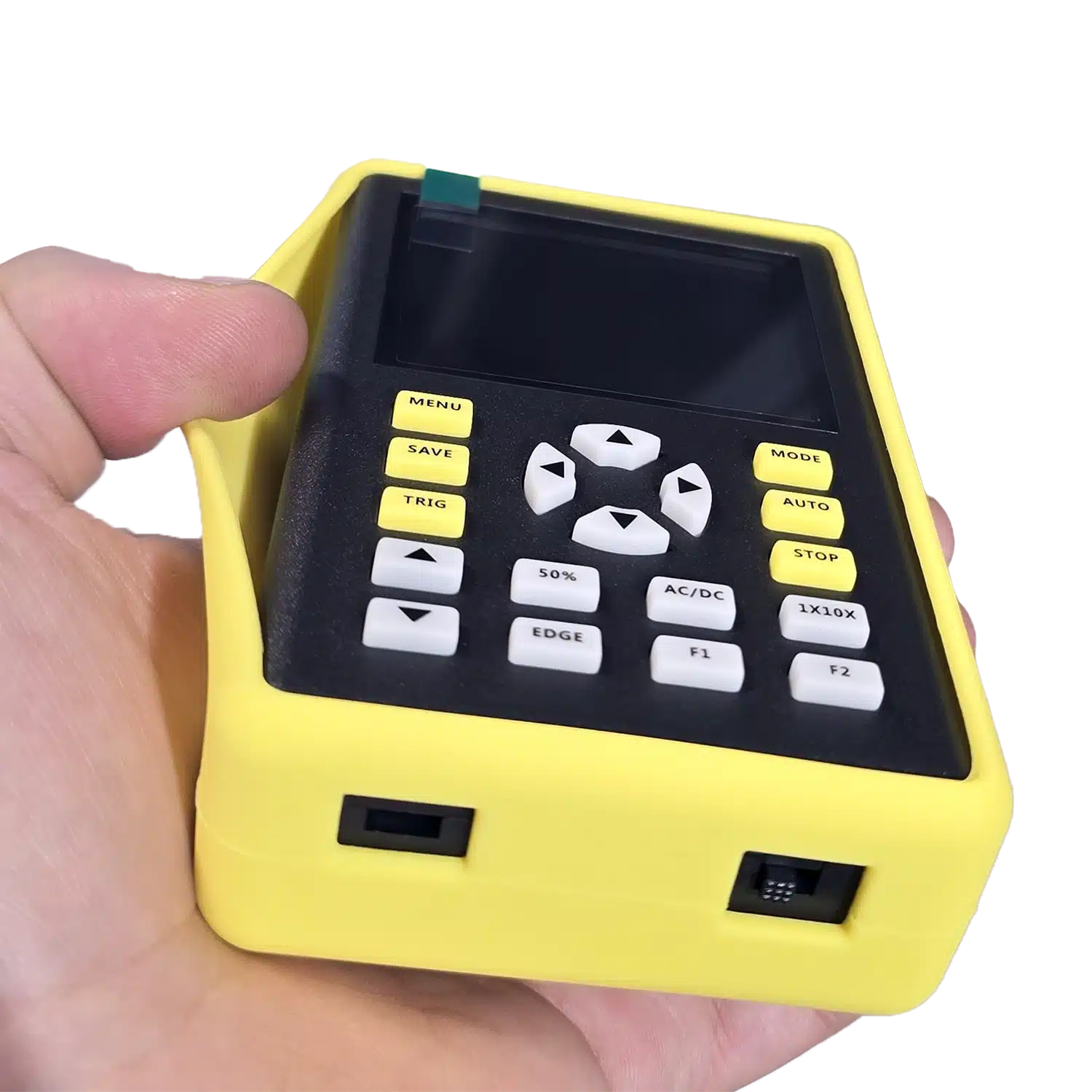

• دکمه‌های مجزا و بزرگ برای Menu، Save، Trigger، Mode، Auto، Stop و کلیدهای جهت‌نما برای کار سریع.

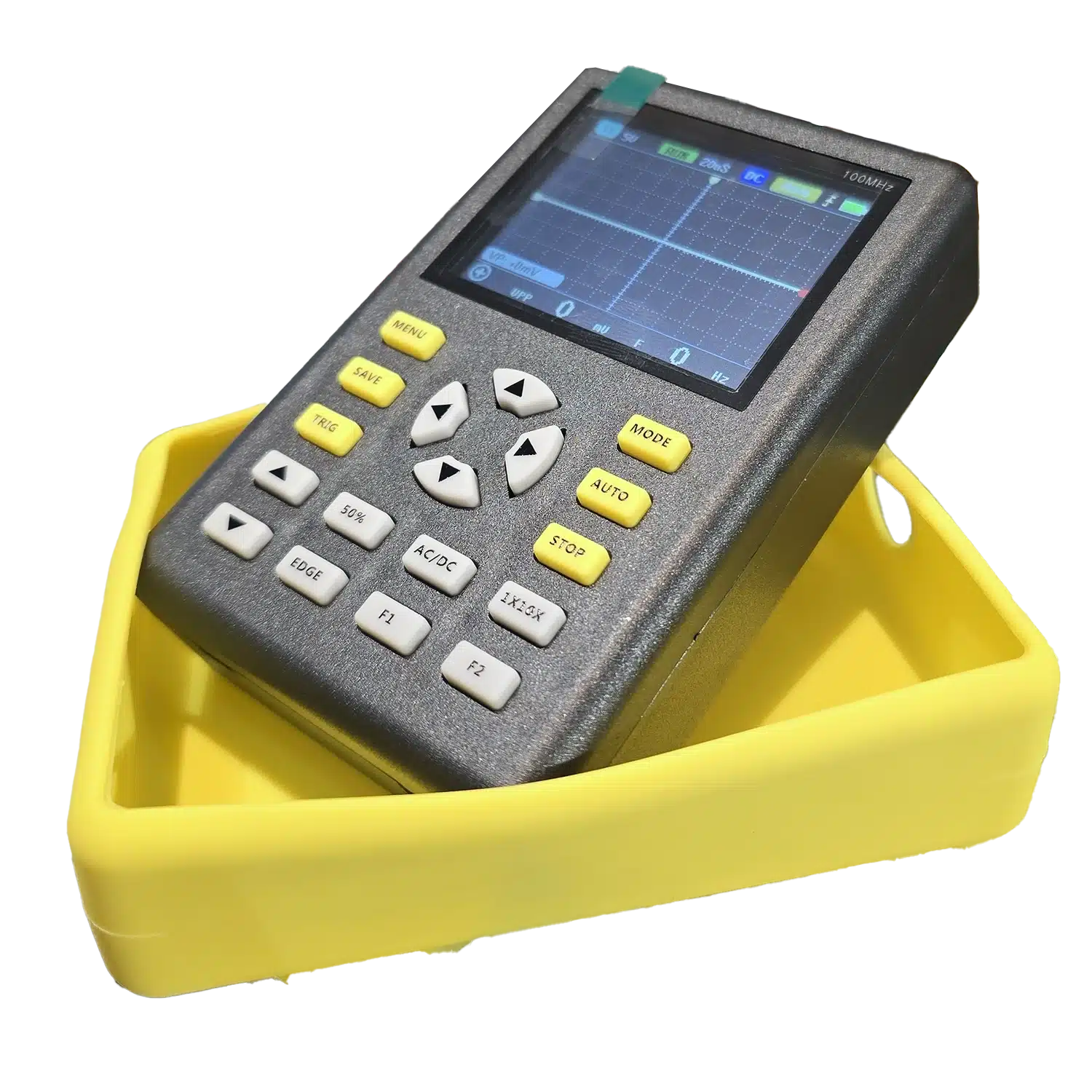

• قاب سیلیکونی زرد ضدلغزش و ضربه‌گیر.

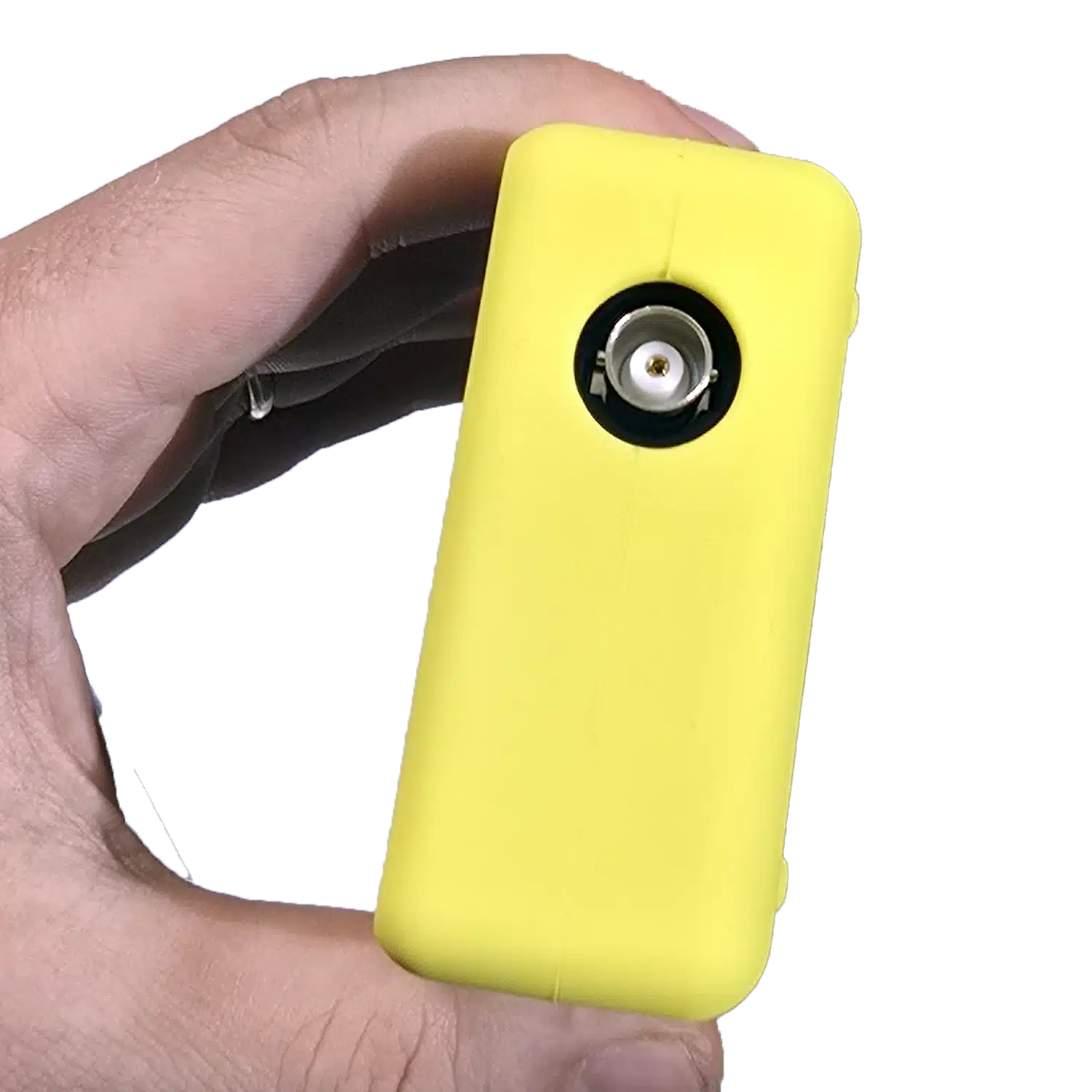

• درگاه USB برای شارژ (5V/1–4A).

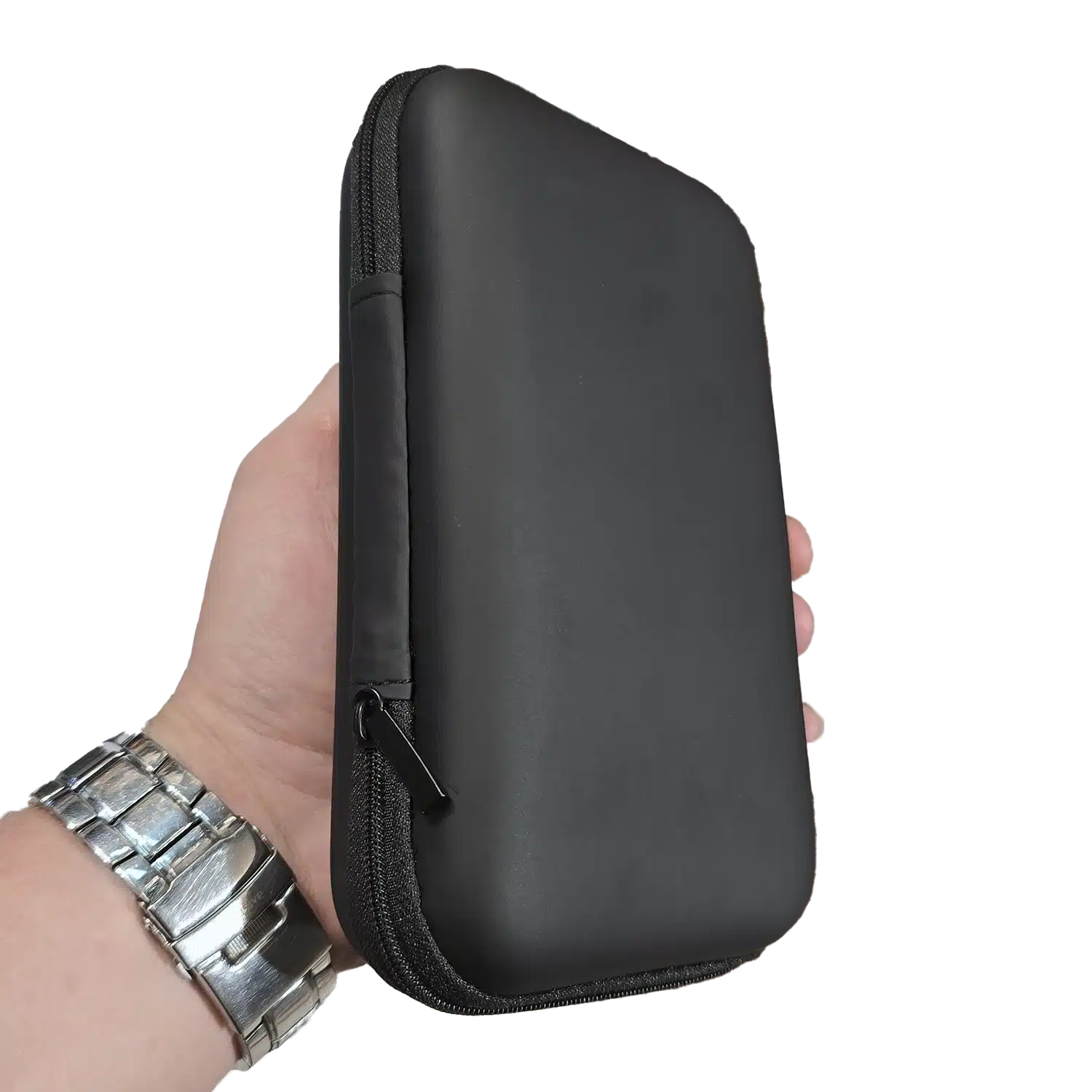

• کیف حمل زیپی (در برخی پکیج‌ها) برای جابه‌جایی امن.

اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H

⚙️ مشخصات فنی

• تعداد کانال: 1

• پهنای باند آنالوگ: 100MHz

• نرخ نمونه‌برداری (Real‑time): 500MS/s

• Rise Time: کمتر از 3ns

• اندازه/وضوح نمایشگر: 2.4″ TFT، 320×240

• حساسیت عمودی: تا حدود 50mV/div تا چند ده ولت (اسکیل‌ عمودی گسترده برای تست‌های عمومی)

• بیس‌زمان (Time Base): 50s/div تا 6ns/div (مناسب سیگنال‌های بسیار کند تا سریع)

• حافظه داخلی: 64MB (حدود 2000 تصویر موج)

• عمق حافظه (Storage Depth): 128KB

• ورودی: 1MΩ / ~25pF، اتصال AC/DC

• حالت‌های تریگر: Auto / Normal / Single با تشخیص لبه Rising/Falling

• حداکثر ولتاژ ورودی ایمن: با پروب 1X تا 80V، با پروب 10X تا 800V (پیک)

• دقت اندازه‌گیری فرکانس: حدود ±0.01% | دقت ولتاژ: حدود ±2%

• باتری: Li‑ion 3000mAh با خاموشی خودکار و Afterglow قابل تنظیم (1–8)

• ابعاد/وزن تقریبی: 114×74×33 میلی‌متر / ~250 گرم

نکته مهم: برای رسیدن به پهنای باند 100MHz باید پروب روی حالت 10X قرار گیرد. در حالت 1X به‌دلیل ظرفیت پروب، پهنای باند مؤثر محدود و برای سیگنال‌های زیر چند مگاهرتز مناسب است.

اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H

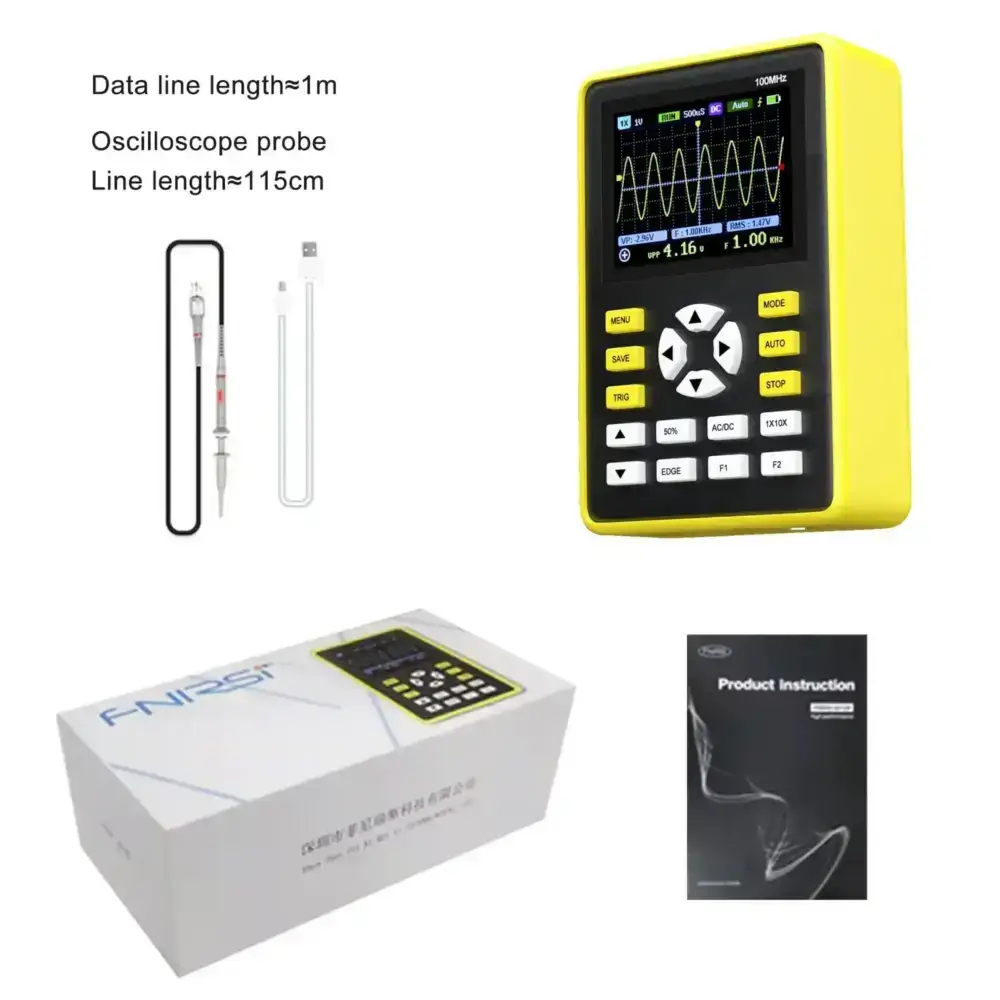

📦 اقلام همراه محصول

• اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H

• پروب X1/X10 (100MHz) با سر سوسماری/کپ فلزی

• کابل USB (برای شارژ)

• راهنمای کاربر

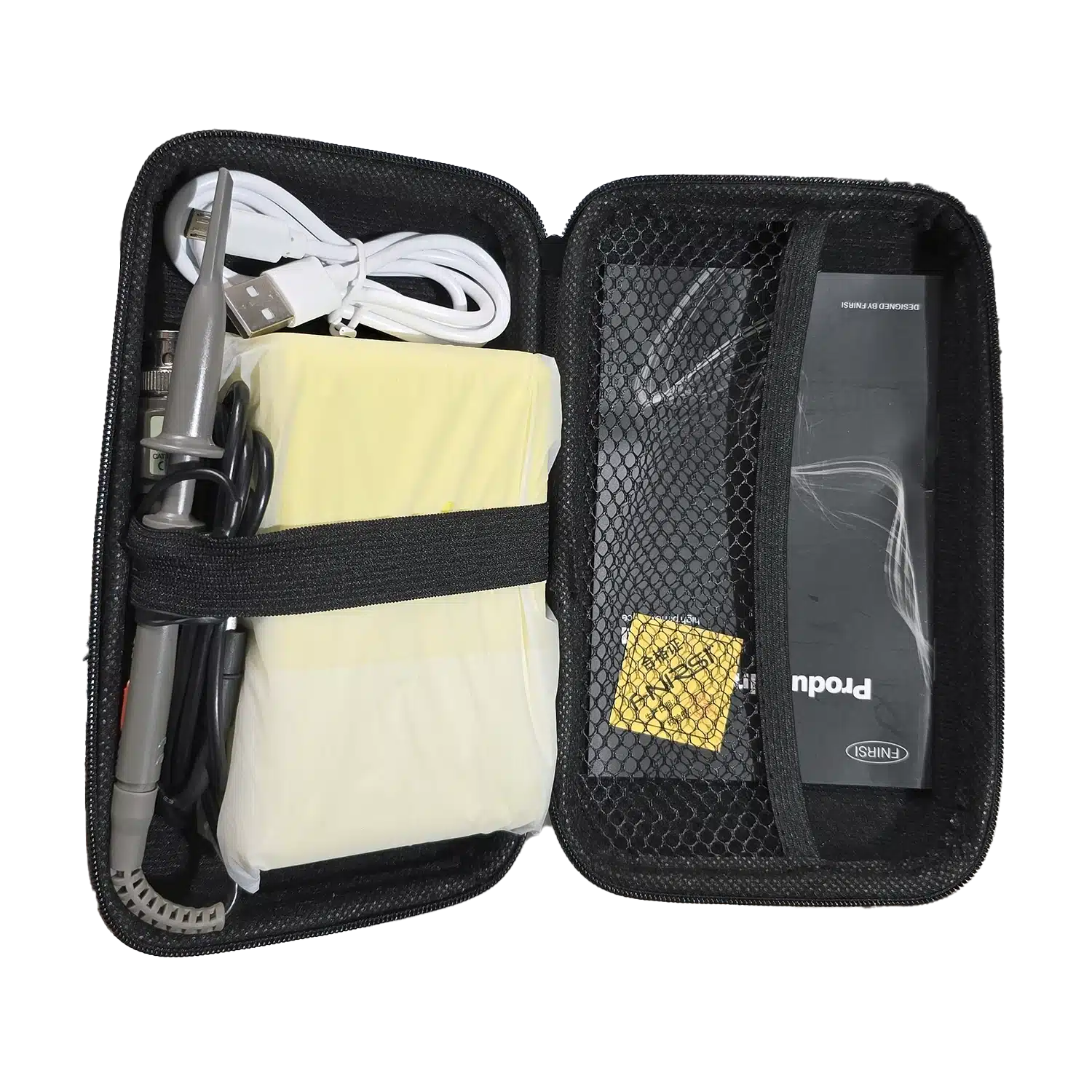

• کیف حمل سخت (بسته به سری عرضه)

🛒 قیمت و خرید از عصرتولز

برای استعلام قیمت روز، مشاوره انتخاب پروب مناسب (1X/10X) و بررسی موجودی اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H با پشتیبانی عصرتولز تماس بگیرید. ما ضمانت اصالت کالا، مشاوره تخصصی قبل از خرید و ارسال سریع را ارائه می‌کنیم.

اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H

📊 جدول مشخصات

🔁 مقایسه با محصولات مشابه

• در برابر اسیلوسکوپ‌های کیتی ۲۰MHz (مثل DSO138): 5012H پهنای باند 100MHz، نمونه‌برداری 500MS/s و تریگر کامل دارد؛ بنابراین برای سیگنال‌های سریع و کاربردهای حرفه‌ای‌تر مناسب‌تر است.

• در برابر اسیلوسکوپ‌های رومیزی دوکاناله: رومیزی‌ها امکانات بیشتری (کانال دوم، عمق حافظه بالاتر و FFT) می‌دهند، اما قابل‌حمل نیستند. اگر اولویت شما پرتابل بودن و سرعت در محل است، 5012H انتخاب اقتصادی بهتری است.

• در مقایسه با مدل‌های دستی چندمنظوره ارزان‌تر: این مدل حافظه داخلی 64MB، پروب 100MHz و قاب سیلیکونی مقاوم دارد که تجربه کاربری مطمئن‌تری ارائه می‌دهد.

اسیلوسکوپ دستی 1 کانال 100 مگاهرتز مدل FNIRSI 5012H

❓ سوالات متداول (FAQ)

1) برای رسیدن به 100MHz چه کاری لازم است؟
پروب را روی حالت 10X قرار دهید و اسیلوسکوپ را نیز روی 10X تنظیم کنید تا تضعیف ظرفیت پروب جبران شود. در حالت 1X، پهنای باند مؤثر محدود و برای فرکانس‌های پایین مناسب است.

2) آیا می‌توان داده‌ها را به کامپیوتر منتقل کرد؟
ذخیره‌سازی به‌صورت تصویر موج در حافظه داخلی انجام می‌شود و مدیریت از داخل دستگاه صورت می‌گیرد. کابل USB برای شارژ استفاده می‌شود.

3) آیا دستگاه برای سیگنال‌های پرولتاژ ایمن است؟
برای کار با ولتاژهای بالا حتماً از پروب 10X استفاده کنید. 1X تا 80V و 10X تا حدود 800V پیک را تحمل می‌کند. رعایت نکات ایمنی الزامی است.

4) دقت اندازه‌گیری فرکانس و ولتاژ چقدر است؟
دقت فرکانس حدود ±0.01% و دقت ولتاژ حدود ±2% برای کاربردهای تعمیراتی و آموزشی کافی و پایدار است.

5) باتری چقدر دوام می‌آورد؟
با باتری 3000mAh و نور پس‌زمینه متعارف، حدود چندین ساعت کار پیوسته خواهید داشت؛ خاموشی خودکار به مصرف کمتر کمک می‌کند.

6) آیا برای کاربر مبتدی مناسب است؟
بله؛ وجود دکمه AUTO، تریگر ساده و رابط کاربری گویا، کار با دستگاه را سریع و بی‌دردسر می‌کند.
