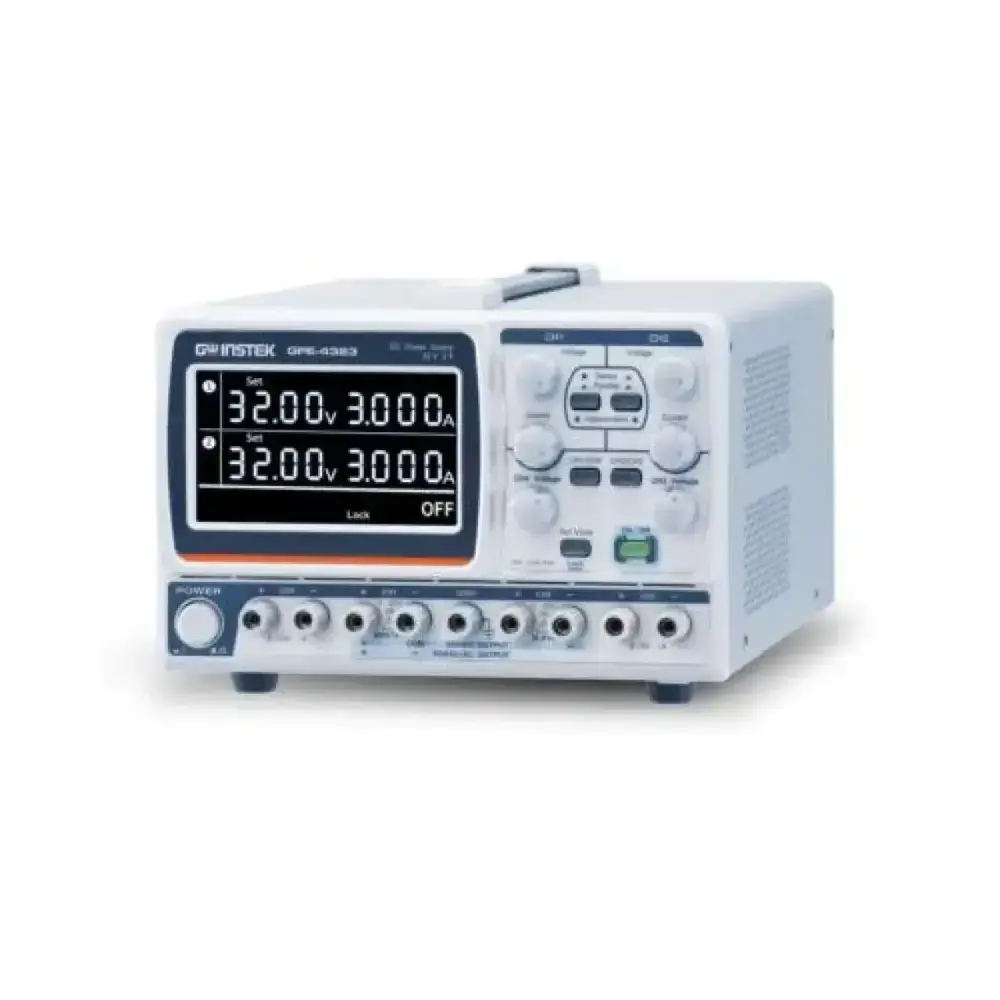

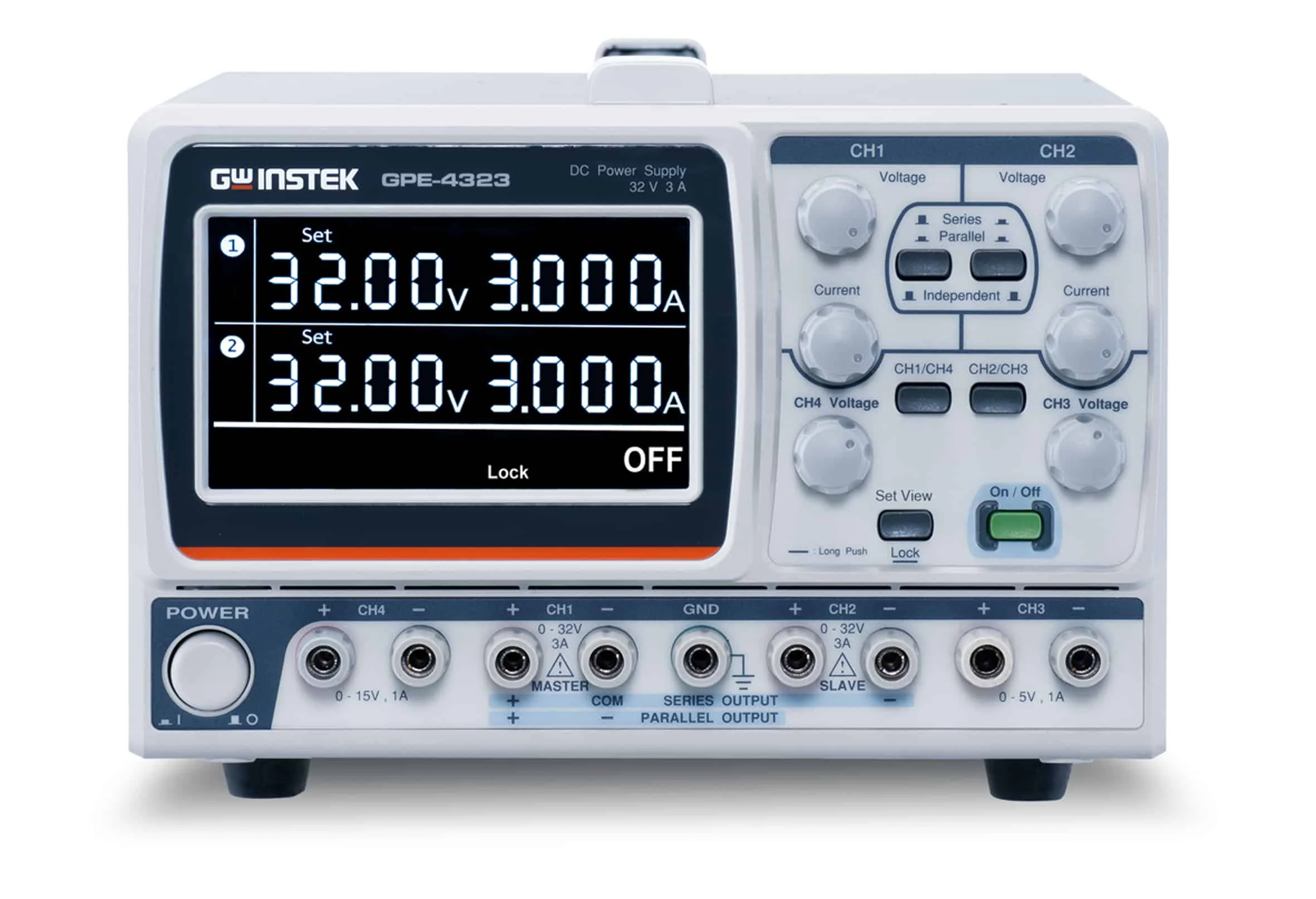

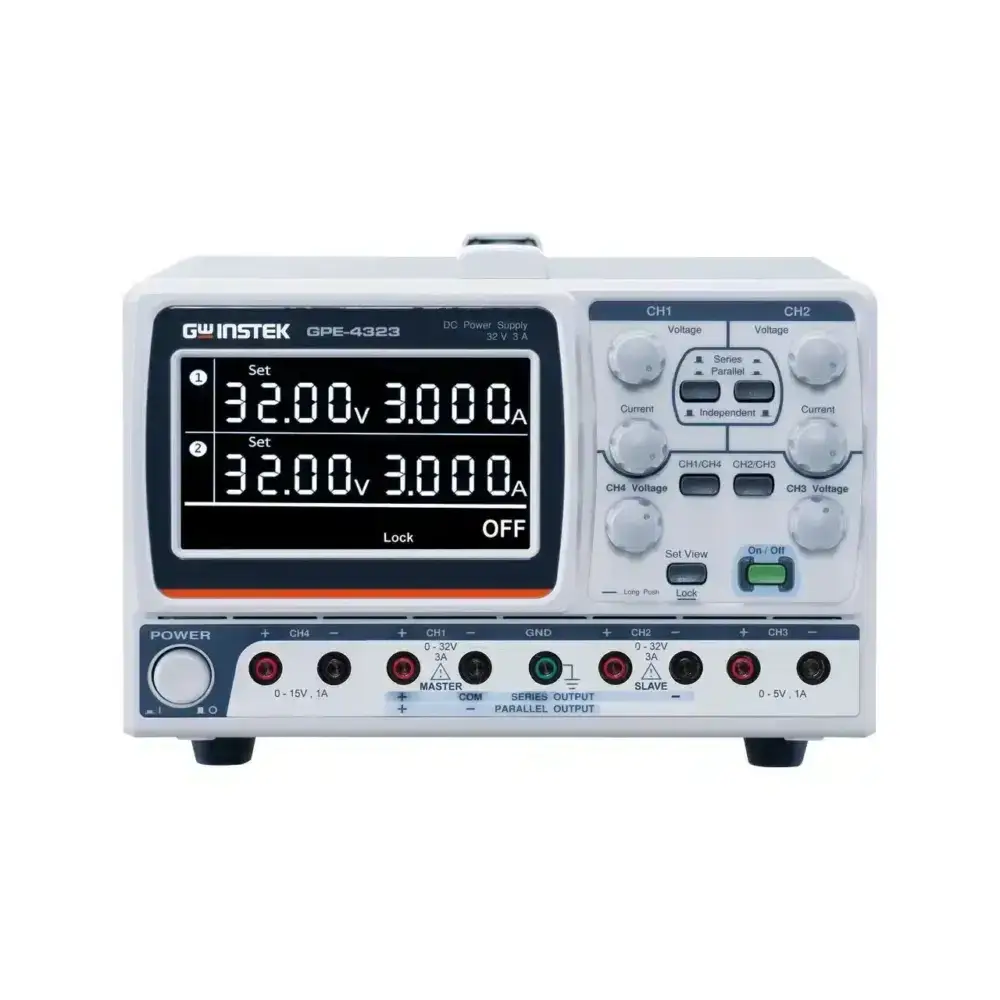

منبع تغذیه دوبل تراکینگ گودویل مدل GW instek GPE-4323

GW Instek GPE-4323 Quad-Channel Programmable Linear DC Power Supply (CH1/CH2: 0–32V/3A, CH3: 0–5V/1A, CH4: 0–15V/1A, Tracking 64V/3A Series or 32V/6A Parallel, 4.3″ LCD, 100mV/10mA Resolution).

منبع تغذیه دوبل تراکینگ گودویل مدل GW instek GPE-4323

✨ معرفی کوتاه

منبع تغذیه دوبل تراکینگ گودویل مدل GW instek GPE-4323 یک منبع تغذیه خطی چندکاناله و کم‌ریپل از برند معتبر تایوانی GW Instek است که با چهار خروجی ایزوله‌ی مستقل، نمایشگر ۴.۳ اینچ LCD، رزولوشن تنظیم و قرائت ۱۰۰mV/10mA، و قابلیت Tracking سری/موازی برای پروژه‌های آزمایشگاهی، توسعه و تست تولید طراحی شده است. امکان قفل کلیدها (Key Lock)، نمایش Set View، خروجی On/Off از پنل و Remote I/O، ایمنی دستگاه تحت تست (DUT) را تضمین می‌کند.

🔧 نکات برجسته محصول

• ۴ خروجی ایزوله‌ی مستقل:

  • CH1: 0–32V، 0–3A

  • CH2: 0–32V، 0–3A

  • CH3: 0–5V، 0–1A

  • CH4: 0–15V، 0–1A

• تراکینگ سری/موازی (روی CH1/CH2):

  • سری: 0–64V / 0–3A

  • موازی: 0–32V / 0–6A

• ریپل و نویز بسیار کم: ≤ 1 mVrms (5Hz–1MHz) در حالت ولتاژ.

• زمان بازیابی سریع: ≤ 100 µs برای تغییر بار 50% (حداقل بار 0.5A).

• دقت نمایش و تنظیم عالی: رزولوشن ولتاژ 100 mV و جریان 10 mA، دقت تنظیم/خوانش ولتاژ ±(0.1% خوانده + 30 mV)، جریان ±(0.3% خوانده + 6 mA).

• رگولاسیون عالی:

  • Line Regulation ولتاژ: ≤0.01% + 3 mV

  • Load Regulation ولتاژ (≤3A): ≤0.01% + 3 mV | (>3A): ≤0.02% + 5 mV

  • Line/Load Regulation جریان: ≤0.2% + 3 mA

• ایمنی و کاربردپذیری: خروجی On/Off، Key Lock، Set View، کنترل آنالوگ Remote I/O.

• طراحی کم‌جا و صنعتی: 210×155×306 میلی‌متر، وزن حدود 7 کیلوگرم؛ شاسی با عایق‌بندی DC500V (شاسی–ترمینال ≥20MΩ، شاسی–AC ≥30MΩ).

• ورودی برق گسترده: AC 100/120/220V (±10%) و 230V (+10%/−6%)، 50/60Hz.

• شرایط محیطی: کارکرد 0 تا 40°C، رطوبت ≤80%RH.

🧪 چرا انتخاب مهندسان؟

• خطی (Linear) و کم‌نویز؛ ایده‌آل برای آنالوگ، RF کم‌حساسیت، حسگرها و کالیبراسیون.

• چهار کانال واقعی برای تغذیه‌ی هم‌زمان مدار منطق، آنالوگ و کمکی.

• تراکینگ قابل اتکا برای نیاز به ولتاژهای دو قطبی یا جریان بالاتر بدون سیم‌کشی پیچیده.

• قفل تنظیمات برای جلوگیری از تغییر ناخواسته روی میز آزمایش مشترک.

📦 اقلام همراه

• دستگاه GW instek GPE-4323

• کابل برق و فیوز داخلی

• راهنمای کاربر

• کانکتور/سیم‌های اتصال عمومی آزمایشگاهی (بسته به پکیج فروش)

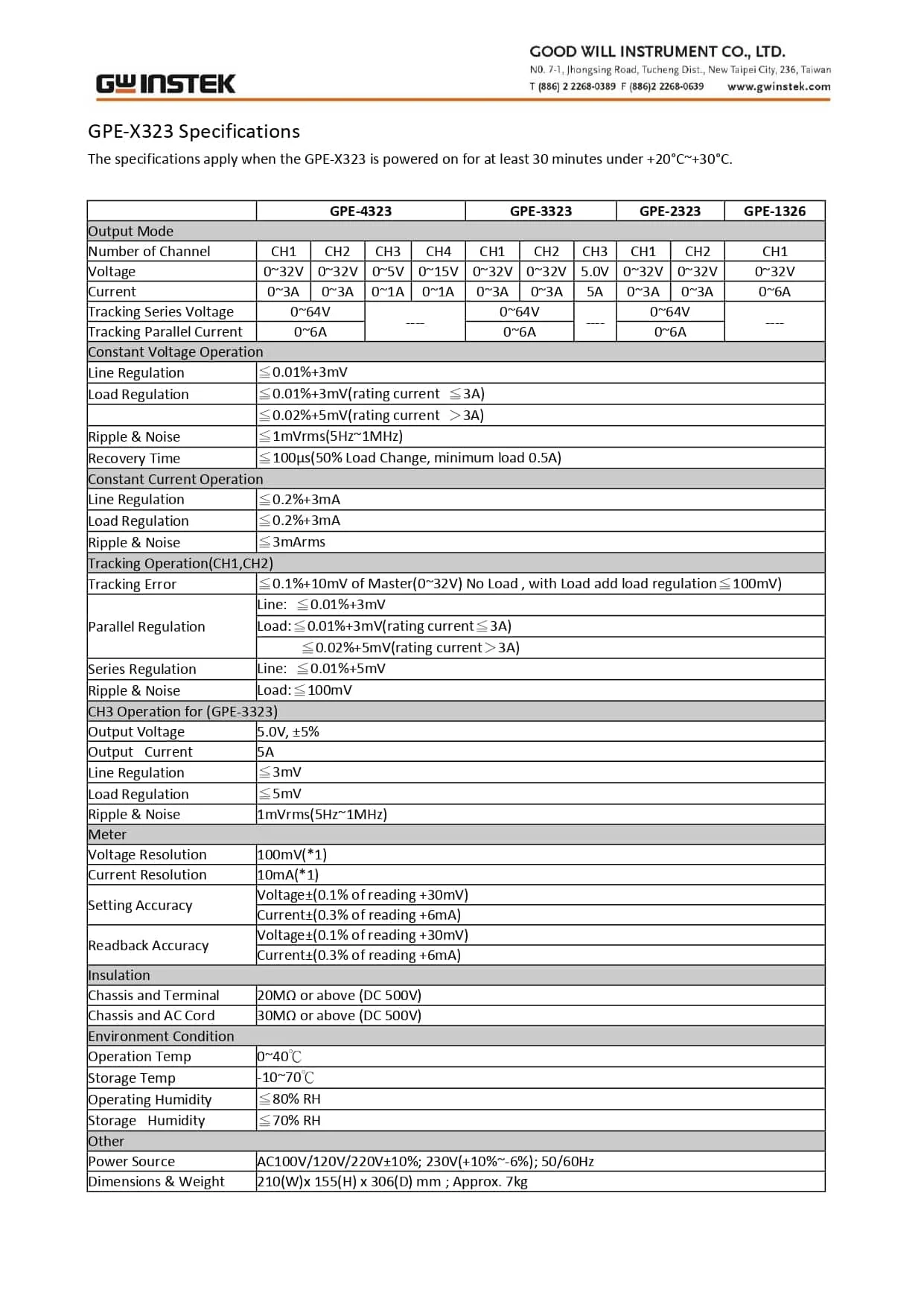

⚙️ جدول مشخصات

• مدل: GPE-4323 (سری GPE-X323)

• نمایشگر: LCD رنگی ۴.۳”

• کانال‌ها: 4× ایزوله مستقل

• CH1/CH2: 0–32V، 0–3A (قابل سری/موازی)

• CH3: 0–5V، 0–1A

• CH4: 0–15V، 0–1A

• Tracking: سری 0–64V/3A | موازی 0–32V/6A

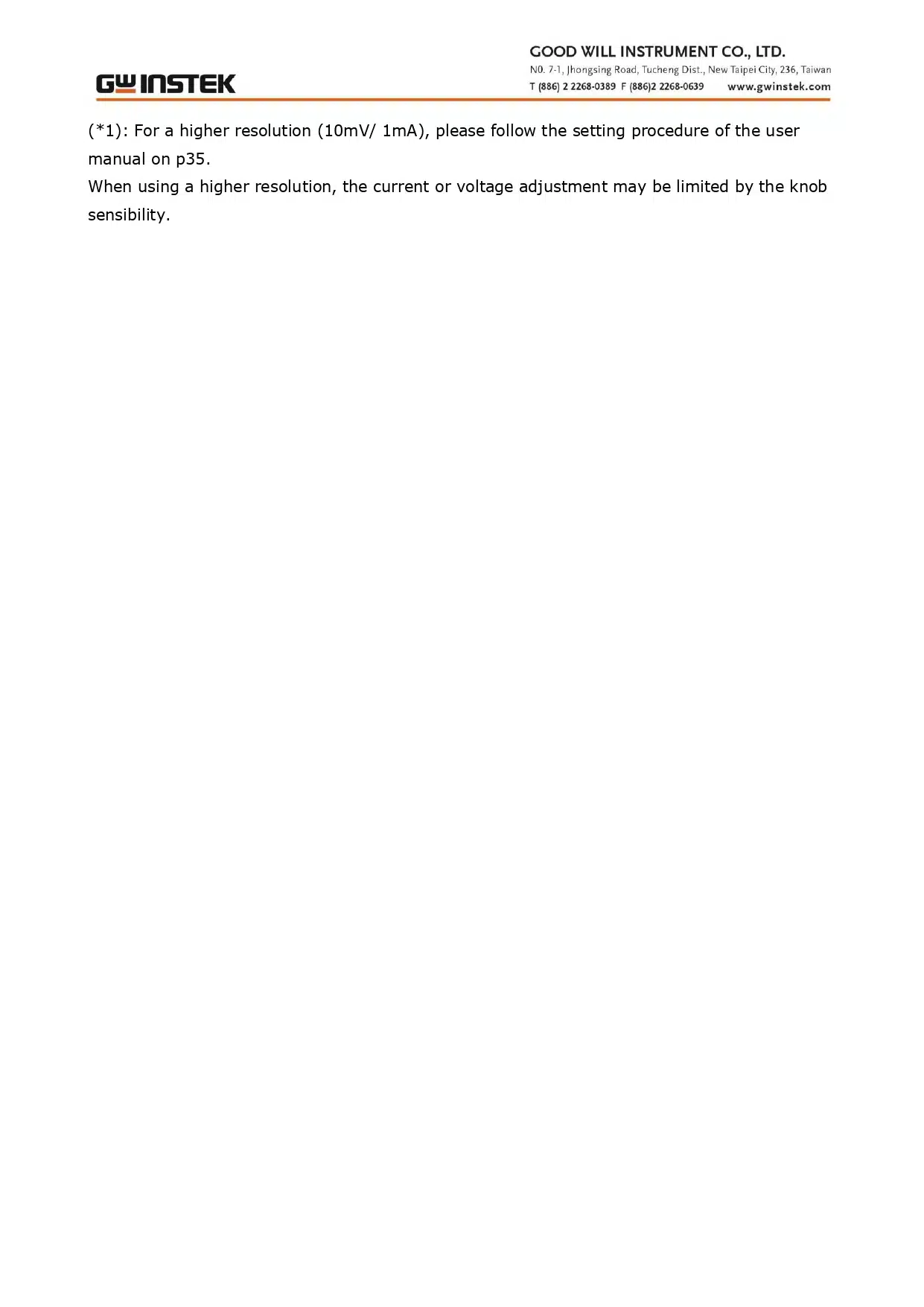

• Resolution (Set/Readback): 100 mV / 10 mA

• Ripple & Noise (V): ≤ 1 mVrms (5Hz–1MHz)

• Recovery Time: ≤ 100 µs (50% Load Step)

• Voltage Accuracy: ±(0.1%rdg + 30 mV)

• Current Accuracy: ±(0.3%rdg + 6 mA)

• Line Regulation (V): ≤0.01% + 3 mV

• Load Regulation (V ≤3A): ≤0.01% + 3 mV

• Load Regulation (V >3A): ≤0.02% + 5 mV

• Line/Load Regulation (I): ≤0.2% + 3 mA

• ابعاد/وزن: 210(W) × 155(H) × 306(D) mm / ~7 kg

• ورودی برق: 100/120/220V ±10% | 230V (+10%/−6%)، 50/60Hz

• رطوبت و دما: کارکرد 0~40°C، ≤80%RH | نگه‌داری −10~60°C، ≤70%RH

🔁 مقایسه با محصولات مشابه

• GPE-4323 (این مدل): چهار کانال (دو کانال 32V/3A + دو کانال کمکی 5V/1A و 15V/1A)، مناسب بردهای پیچیده که چند ریل نیاز دارند.

• GPE-3323: سه‌کاناله (دو کانال 32V/3A + یک کانال 5V/5A)؛ اگر جریان 5V بالاتر می‌خواهید، این گزینه اقتصادی‌تر است.

• GPE-2323: دوکاناله 32V/3A؛ برای تست‌های ساده‌تر با بودجه کمتر.

🛒 قیمت و خرید از «عصرتولز»

قیمت منبع تغذیه دوبل تراکینگ گودویل مدل GW instek GPE-4323 با توجه به نوسان بازار به‌روز می‌شود. برای استعلام موجودی و قیمت روز، مشاوره انتخاب مدل مناسب و دریافت پیش‌فاکتور سازمانی، با تیم فروش عصرتولز تماس بگیرید. اصالت کالا، گارانتی معتبر و ارسال سریع، تعهد ماست.

❓ FAQ

آیا خروجی‌ها کاملاً ایزوله‌اند؟
بله، هر چهار کانال ایزوله مستقل هستند و می‌توانید آن‌ها را سری/موازی کنید (برای CH1/CH2).

حداکثر ولتاژ/جریان در حالت موازی چقدر است؟
در موازی: 0–32V تا 6A؛ در سری: 0–64V تا 3A.

آیا امکان قفل تنظیمات وجود دارد؟
بله، با Key Lock از تغییرات ناخواسته جلوگیری می‌شود. همچنین حالت Set View مقدار تنظیم‌شده اولیه را هنگام خروجی روشن نمایش می‌دهد.

دقت و ریپل برای کاربردهای حساس مناسب است؟
بله؛ با دقت تنظیم ±(0.1%+30mV) ولتاژ و ریپل ≤1mVrms، برای کارهای آزمایشگاهی دقیق کاملاً مناسب است.

کنترل راه دور دارد؟
خروجی On/Off از طریق Remote I/O پشتیبانی می‌شود.
