پین فیوز روبردی پلاستیکی مدل KF-1

English name (one‑line): KF‑1 Plastic PCB‑Mount Fuse Holder, for 5×20 mm (M205) glass fuse, through‑hole, nylon body with brass contacts, ~15 mm pin pitch.

پین فیوز روبردی پلاستیکی مدل KF-1 یک هولدر اقتصادی و مطمئن برای نصب فیوز شیشه‌ای سایز 5×20 روی برد مدار چاپی است. اگر به‌دنبال پایه فیوز PCB کوچک، مقاوم و آسان‌کار برای حفاظت ورودی تغذیه، خطوط I/O یا خروجی منبع تغذیه هستید، این مدل با طراحی H‑شکل، جاگیری دقیق و تعویض سریع فیوز، گزینه‌ای ایده‌آل برای پروژه‌های تولیدی و آموزشی محسوب می‌شود. بدنه‌ی پلاستیکی مهندسی (معمولاً PA66 مقاوم به حرارت) و کنتاکت‌های فلزی آبکاری‌شده، اتصال پایدار و افت ولتاژ کم را تضمین می‌کنند. گام پایه‌ها حدود ۱۵ میلی‌متر است و نصب از نوع Through‑Hole انجام می‌شود تا استحکام مکانیکی بالایی روی PCB داشته باشد.

پین فیوز روبردی پلاستیکی مدل KF-1

✨ ویژگی‌ها و مزایا

• سازگار با فیوز 5×20 (M205): رایج‌ترین اندازه در پروژه‌های الکترونیکی؛ از تندکار (F) تا کندکار (T).

• نصب روبردی (THT): دو پین فلزی برای لحیم‌کاری سریع و محکم روی برد.

• بدنه پلاستیکی مهندسی: مقاوم در برابر حرارت لحیم و تنش‌های مکانیکی رایج.

• کنتاکت با رسانایی مناسب: تماس مطمئن با سر فیوز، کاهش جرقه و گرم‌شدن موضعی.

• فرم H‑شکل کم‌جا: دسترسی از بالا برای تعویض سریع فیوز، مناسب عیب‌یابی و سرویس.

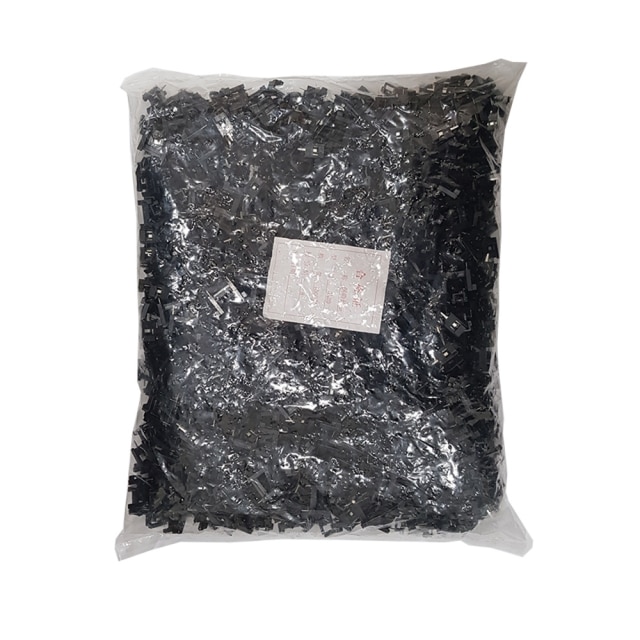

• مقرون‌به‌صرفه: انتخابی عالی برای خطوط تولید، کارگاه‌ها و دانشگاه‌ها با امکان سفارش عمده.

📦 اقلام همراه محصول

• یک عدد پین فیوز روبردی پلاستیکی مدل KF-1

• فیوز شیشه‌ای 5×20 داخل بسته نیست و باید جداگانه تهیه شود.

پین فیوز روبردی پلاستیکی مدل KF-1

👀 مشخصات ظاهری

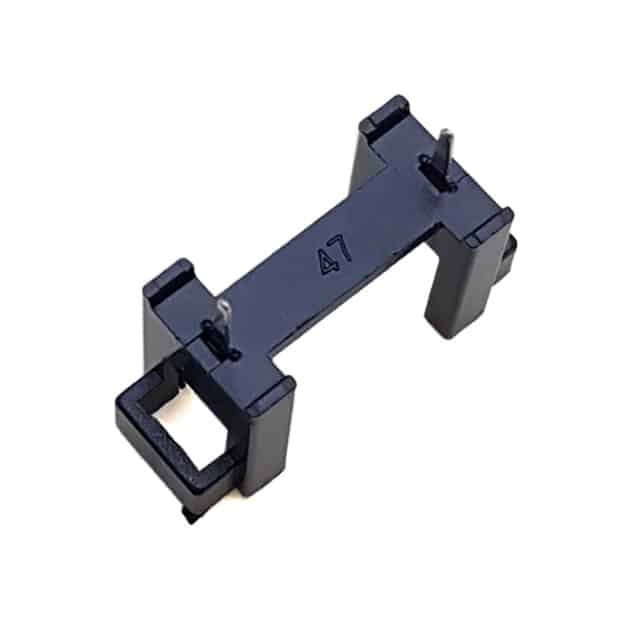

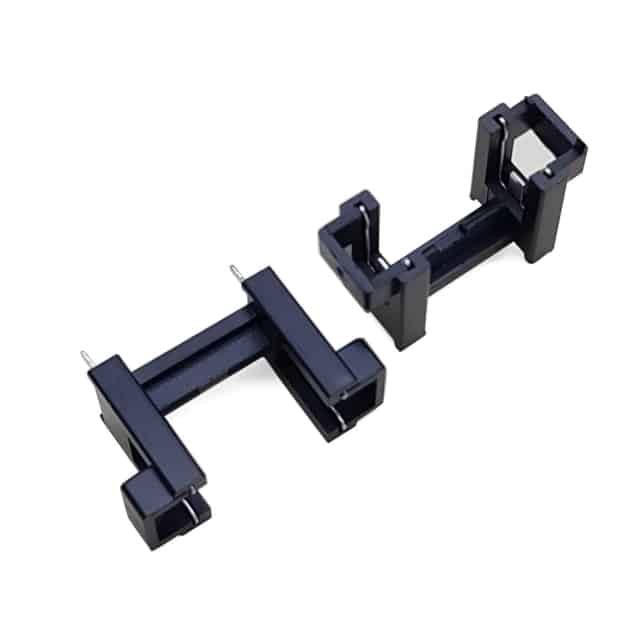

بدنه‌ی مشکی با سطح مات و چهار گوشه‌ی تقویت‌شده باعث می‌شود هنگام فشار واردکردنِ فیوز، بدنه تاب برندارد. کانال‌های قرارگیری فیوز دو سمت بدنه تعبیه شده و با فنر یا زبانه‌ی فلزی داخلی، سریِ فیوز را محکم نگه می‌دارند. طول کلی کوچک و ارتفاع کم، چیدمان فشرده روی PCB را ممکن می‌کند و فضای اطراف ترمینال‌ها برای مسیرکشی و خنک‌کاری باز می‌ماند. پایه‌ها کمی بیرون‌زدگی دارند تا هنگام لحیم، قلع به‌خوبی دور پین را دربر بگیرد و اتصال مکانیکی/الکتریکی مطمئن شکل گیرد.

⚙️ مشخصات فنی

• نوع نصب: روبردی (Through‑Hole / THT)

• استاندارد فیوز: شیشه‌ای 5×20 mm (M205)

• گام پایه‌ها روی PCB: حدود ۱۵ میلی‌متر

• جنس بدنه: نایلون مهندسی (معمولاً PA66 مقاوم به حرارت)

• جنس کنتاکت‌ها: آلیاژ برنج یا فولاد با آبکاری قلع/نیکل

• جهت نصب فیوز: افقی (دسترسی از بالا)

• ولتاژ کاری مرسوم هولدرهای این کلاس: تا 250 VAC

• جریان قابل‌تحمل مرسوم: تا 6.3 A (وابسته به سازنده و شرایط دمایی)

• کاربری‌ها: ورودی تغذیه، محافظ خط سنسور/اکچویتور، ابزارهای رومیزی، منابع تغذیه سوئیچینگ سبک، پروژه‌های دانشجویی

نکته‌ی ایمنی: مقدار واقعی جریان/دمای مجاز را همیشه با دیتاشیتِ همان سری و فیوز انتخابی تطبیق دهید. انتخاب فیوز باید بر اساس جریان کاری، نوع بار و کلاس تند/کند انجام شود.

پین فیوز روبردی پلاستیکی مدل KF-1

🧰 راهنمای نصب کوتاه

۱) جای‌گذاری قطعه روی PCB با رعایت فواصل هوایی/خزش مناسب.
۲) لحیم‌کاری هر دو پین با قلع کافی (بدون سردجوشی).
۳) قرار دادن فیوز 5×20 بین دو گیره تا صدای جاافتادن یا قفل‌شدن احساس شود.
۴) تست پیوستگی (Continuity) و چکِ عدم لقی پیش از راه‌اندازی.

🛒 قیمت و خرید از عصرتولز

برای خرید پین فیوز روبردی پلاستیکی مدل KF-1 از عصرتولز، موجودی و قیمت روز نمایش داده می‌شود. با توجه به نوسان بازار، از درج قیمت عددی در متن صرف‌نظر شده است. امکان سفارش تکی، بسته‌ی کوچک یا خرید عمده برای تولیدکنندگان فراهم است. پشتیبانی عصرتولز آماده‌ی راهنمایی در انتخاب فیوز مناسب (کندکار/تندکار) و ظرفیت جریان است.

📊 جدول مشخصات

پین فیوز روبردی پلاستیکی مدل KF-1

🔄 مقایسه با محصولات مشابه

• کلیپ فیوز فلزی 5×20 (بدون بدنه پلاستیکی): فضای کمتری می‌گیرد و ارزان‌تر است؛ اما حفاظت مکانیکی و ایزولاسیون کمتری نسبت به KF‑1 دارد و احتمال تماس تصادفی بیش‌تر است.

• هولدر فیوز پنلی درب‌دار 5×20: برای نصب روی پنل دستگاه با دسترسی از روِ دستگاه مناسب است؛ تعویض خیلی آسان، اما برای PCB به فضا و قطعات بیشتری نیاز دارد.

• هولدر فیوز تیغه‌ای خودرو (ATO/MINI): برای سیستم‌های 12/24 ولت خودرو و جریان‌های بالاتر طراحی شده؛ اگر با برق شهر یا 220 ولت AC سروکار دارید، KF‑1 با فیوز شیشه‌ای 5×20 انتخاب درست‌تری است.

❓ FAQ (سوالات متداول)

این مدل با چه فیوزی کار می‌کند؟
با تمام فیوزهای شیشه‌ای 5×20 (M205) در کلاس‌های تندکار و کندکار.

حداکثر جریان و ولتاژ چقدر است؟
در اکثر هولدرهای این کلاس، ولتاژ نامی تا 250 VAC و جریان تا 6.3 A است؛ اما به سری سازنده و شرایط دمایی وابسته است.

فیوز داخل بسته هست؟
خیر، برای راه‌اندازی باید فیوز 5×20 را جداگانه تهیه کنید.

برای محیط‌های لرزشی مناسب است؟
بله؛ فرم H‑شکل و گیره‌های فنری نگهداری خوبی می‌دهند. برای لرزش شدید، از کمی چسب حرارتی یا مهار مکانیکی کمکی استفاده کنید.

می‌توانم در توان‌های بالاتر استفاده کنم؟
توان/جریان مجاز را با توجه به نوع فیوز، سطح مقطع مسیرهای PCB و تهویه دستگاه تعیین کنید.
