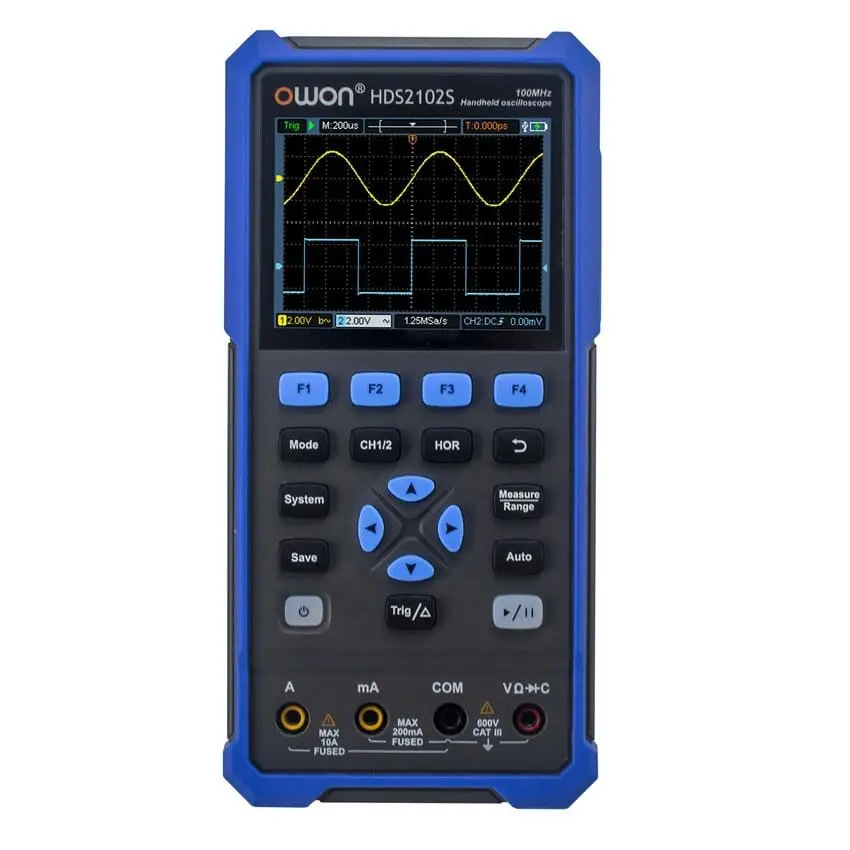

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS2102S در استودیو عصرتولز:

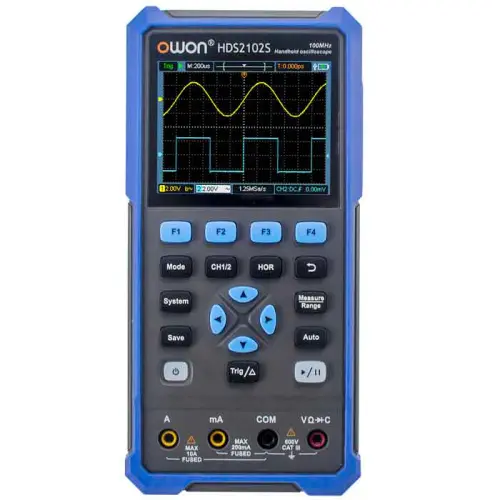

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS2102S: انتخابی حرفه‌ای برای مهندسین و تکنسین‌ها

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS2102S یک ابزار چندکاره و پرقدرت است که کارایی بی‌نظیری برای تکنسین‌ها و مهندسین الکترونیک به ارمغان می‌آورد. این دستگاه با ترکیب سه قابلیت اسیلوسکوپ، مولتی‌متر و ژنراتور سیگنال در یک ابزار قابل حمل، انتخابی ایده‌آل برای متخصصانی است که نیاز به دقت و امکانات پیشرفته دارند. صفحه‌نمایش رنگی ۳.۵ اینچی با کنتراست بالا، امکان مشاهده‌ی دقیق و واضح اطلاعات را حتی در محیط‌های باز فراهم می‌کند. این محصول با باتری‌های دوگانه‌ی ۱۸۶۵۰ قادر است تا ۶ ساعت استفاده مداوم را پشتیبانی کند و از طریق اتصال USB-C به رایانه متصل شود تا از امکانات نرم‌افزاری OWON بهره‌مند شوید.

در مقایسه با سری Hantek 2000، سری HDS200 اوون با داشتن صفحه‌نمایش بزرگتر و حافظه داخلی بیشتر (۸ هزار نقطه داده در حالت تک‌کانال)، برتری بیشتری را به کاربران ارائه می‌دهد. یکی از ویژگی‌های خاص این دستگاه، رزولوشن ۲۰ هزار کنت در حالت مولتی‌متر است که دقت فوق‌العاده‌ای را در اندازه‌گیری فراهم می‌آورد.

عملکرد و ویژگی‌های دقیق اسیلوسکوپ

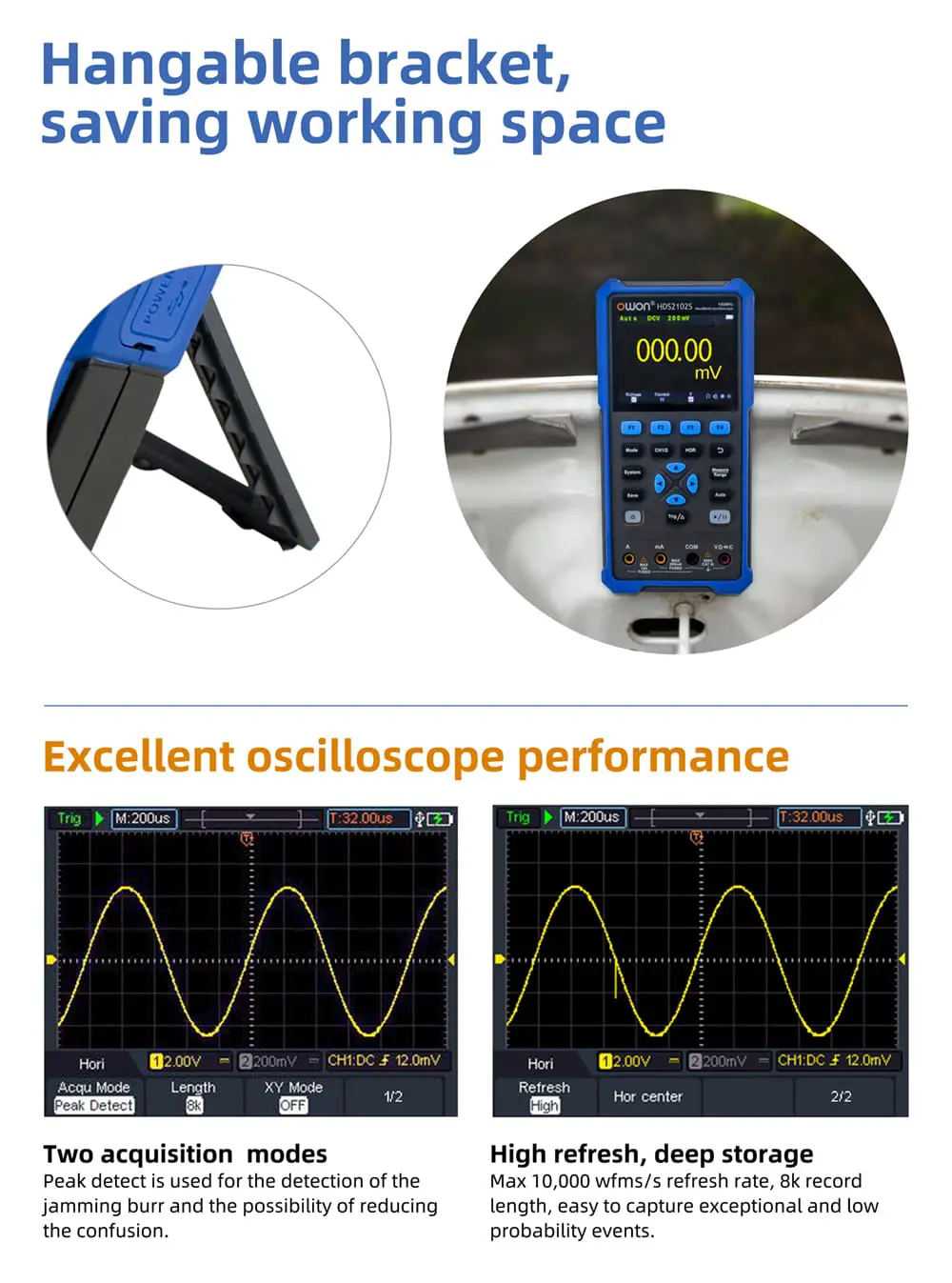

اسیلوسکوپ HDS2102S با نرخ نمونه‌برداری ۵۰۰ MSa/s در حالت تک‌کانال و ۲۵۰ MSa/s در حالت دو‌کانال، قادر به ضبط و نمایش سیگنال‌های الکتریکی با دقت بالاست. این دستگاه همچنین دارای انواع تنظیمات اندازه‌گیری عمودی از ۱۰ میلی‌ولت تا ۱۰ ولت و مقیاس افقی از ۲ نانوثانیه تا ۱۰۰۰ ثانیه است. از ویژگی‌های مهم این دستگاه می‌توان به موارد زیر اشاره کرد:

• انواع سیگنال‌های موجی: سینوسی، مربعی، رمپ و دیگر اشکال پیچیده با فرکانس حداکثر ۲۵ مگاهرتز.
• پارامترهای اندازه‌گیری متعدد: شامل Vmax، Vmin، Vpp و دامنه سیگنال در محورهای مختلف برای دقت اندازه‌گیری بیشتر.
• حافظه داخلی: ظرفیت ذخیره‌سازی داخلی این دستگاه برای ۸k نقطه داده در حالت تک‌کانال و ۴k نقطه در حالت دو‌کانال.

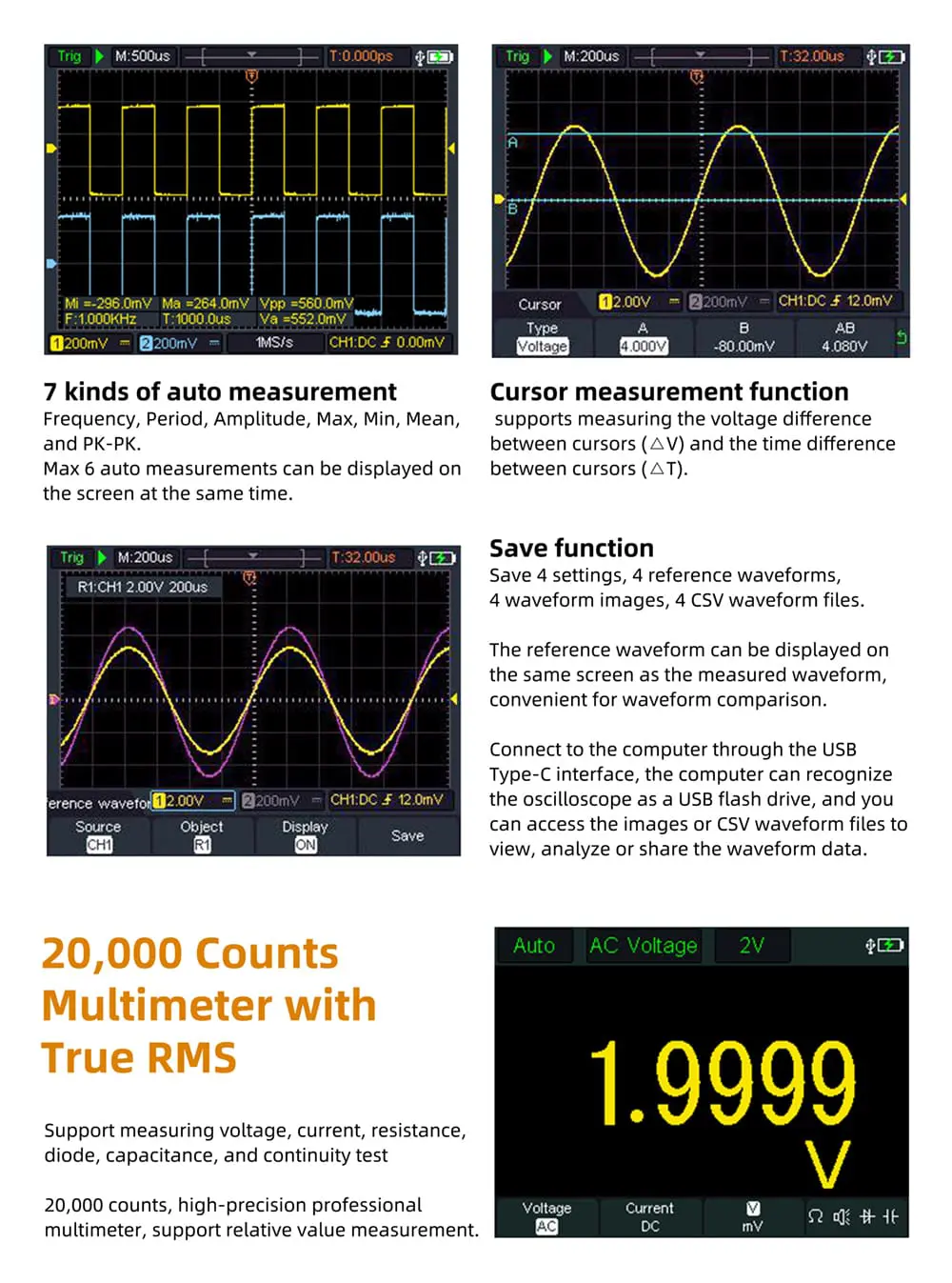

این اسیلوسکوپ می‌تواند سیگنال‌ها را به‌صورت تصاویر یا فایل‌های CSV ذخیره کند که به آسانی از طریق USB به رایانه منتقل می‌شوند و امکان تحلیل و ثبت نتایج را برای کاربران فراهم می‌آورد.

قابلیت‌های مولتی‌متر واقعی با دقت بالا

در کنار قابلیت اسیلوسکوپ، مولتی‌متر True-RMS این دستگاه یک ابزار دقیق برای اندازه‌گیری ولتاژ، جریان، مقاومت، ظرفیت خازنی و تست دیودهاست. حالت مولتی‌متر این دستگاه با دقت بالا و محدوده‌های مختلف اندازه‌گیری، نیازهای متنوع متخصصان الکترونیک را پوشش می‌دهد. این دستگاه در حالت ولتاژ DC تا ۱۰۰۰ ولت و ولتاژ AC تا ۷۵۰ ولت را با دقت بالایی اندازه‌گیری می‌کند. از دیگر ویژگی‌های حالت مولتی‌متر می‌توان به قابلیت اندازه‌گیری جریان AC و DC تا ۱۰ آمپر، مقاومت تا ۱۰۰ مگااهم و ظرفیت خازنی تا ۲ میلی‌فاراد اشاره کرد.

ژنراتور سیگنال قدرتمند برای آزمون‌های چندکاره

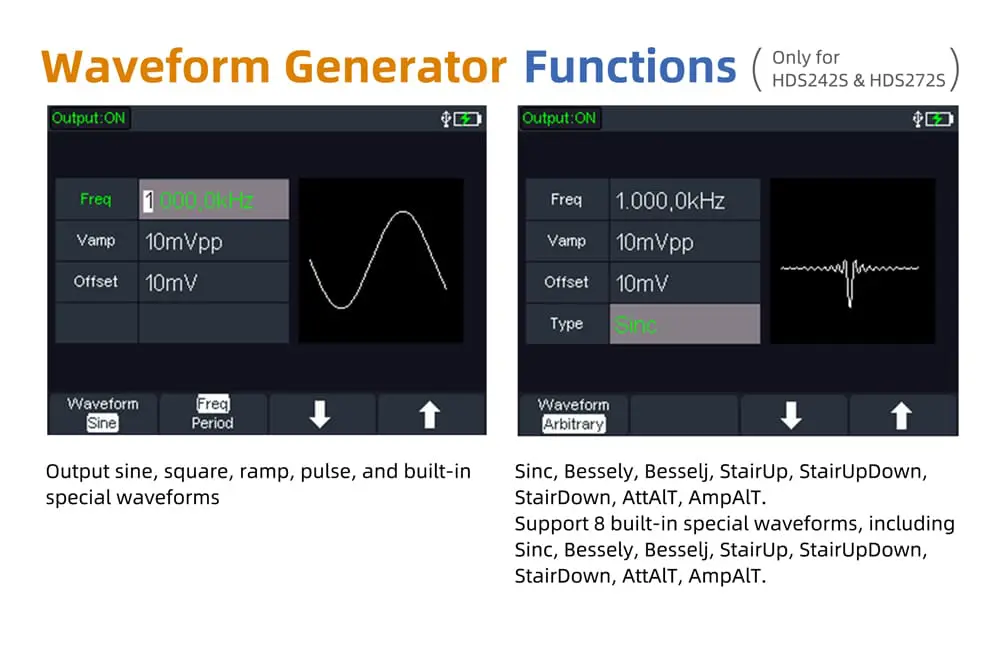

این دستگاه دارای یک ژنراتور سیگنال با قابلیت تولید امواج مختلف و فرکانس حداکثر ۲۵ مگاهرتز است. این ژنراتور قادر به تولید سیگنال‌های موجی سینوسی، مربعی، رمپ و امواج پیچیده‌تر است. ویژگی‌های مهم ژنراتور سیگنال عبارتند از:

• دامنه تنظیم‌پذیر: از ۰.۰۱ Vpp تا ۲.۵ Vpp
• دقت فرکانسی: قابلیت تنظیم فرکانس تا دقت ۰.۱ هرتز
• حافظه‌ی طولانی: طول موج‌ها تا ۸k نقاط داده را می‌توان در حافظه ذخیره کرد.

طراحی ارگونومیک و حمل آسان

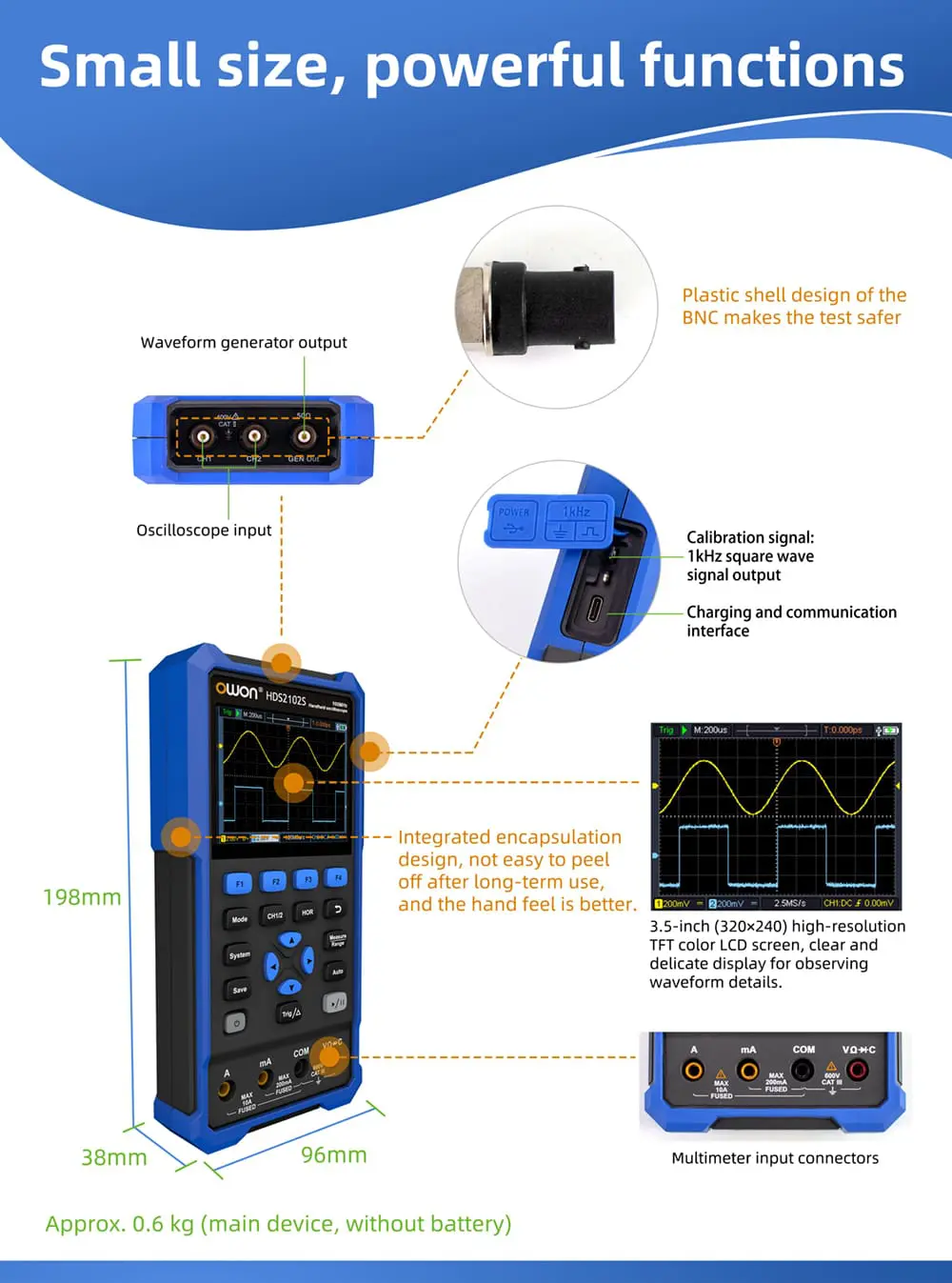

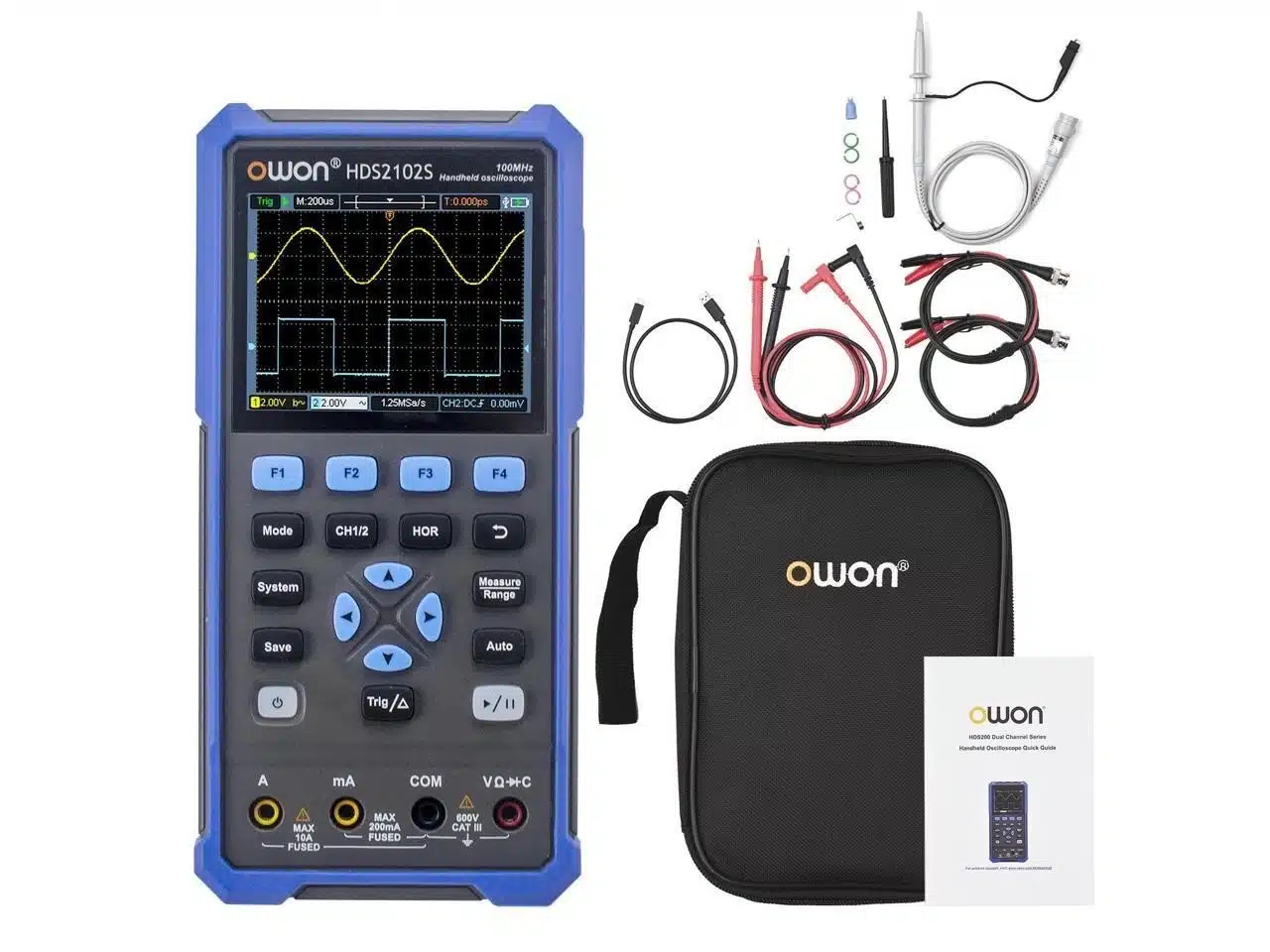

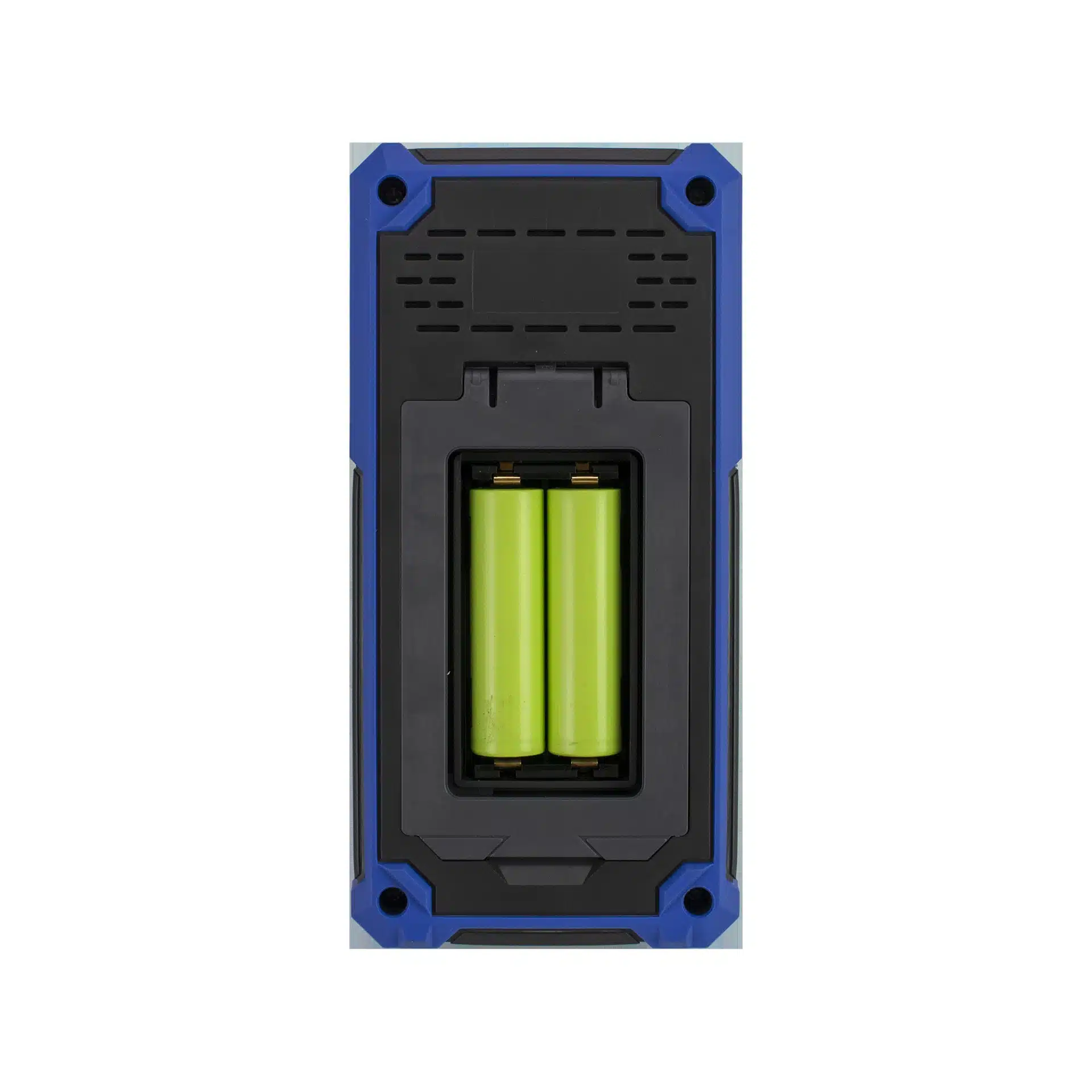

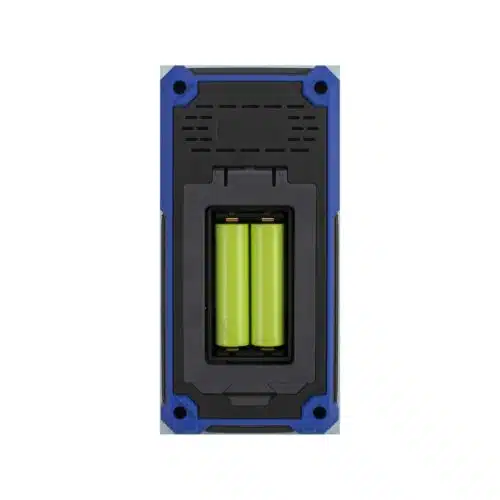

OWON HDS2102S دارای ابعاد مناسب ۱۹۸x۳۸x۹۶ میلی‌متر و وزن ۶۰۰ گرم (بدون باتری) است که حمل و استفاده از آن را آسان می‌سازد. این اسیلوسکوپ به همراه دو باتری ۱۸۶۵۰ و مجموعه‌ای کامل از لوازم جانبی شامل پروب، کابل USB، کابل BNC به کلیپ‌های تمساح و کیف حمل عرضه می‌شود.

خرید اسیلوسکوپ و تجهیزات حرفه‌ای از عصرتولز

سایت عصرتولز با ارائه انواع ابزار و تجهیزات الکترونیکی از برندهای معتبر، یکی از معتبرترین مراجع برای خرید اسیلوسکوپ و تجهیزات مرتبط در ایران است. مجموعه‌ی متنوعی از اسیلوسکوپ‌های پیشرفته و تجهیزات جانبی با کیفیت بالا و قیمت مناسب در این سایت ارائه می‌شود. عصرتولز به‌عنوان یک مرجع تخصصی، با ارائه‌ی مشاوره و اطلاعات فنی، شما را در انتخاب بهترین ابزار متناسب با نیازهای کاری‌تان یاری می‌دهد.

عصرتولز با تنوع بی‌نظیر در محصولات، تخفیف‌های ویژه و ارسال سریع، بهترین انتخاب برای خرید تجهیزات الکترونیکی در ایران است.



Model	HDS242	HDS272	HDS2102	HDS242S	HDS272S	HDS2102S
Bandwidth	40MHz	70MHz	100MHz	40MHz	70MHz	100MHz
Channels	2-CH Oscilloscope			2-CH Oscilloscope+1-CH Generator
Sample Rate	250MS/s		500MS/s	250MS/s		500MS/s
Acquisition Model	Normal, Peak detect
Record Length	8K
Display	3.5-inch LCD
Waveform Refresh Rate	10,000 wfrms/s
Input Coupling	DC, AC, and Ground
Input Impedance	1 MΩ±2%, in parallel with 16pF±10pF
Probe Attenuation Factors	1X,10X,100X,1000X,10000X
Max. input Voltage	400V (DC+AC, PK-PK, 1MΩ input impedance) (10:1 probe attenuation)
Bandwidth Limit (typical)	20MHz
Horizontal Scale	5ns/div – 1000s/div, step by 1 – 2 – 5		2ns/div – 1000s/div, step by 1 – 2 – 5	5ns/div – 1000s/div, step by 1 – 2 – 5		2ns/div – 1000s/div, step by 1 – 2 – 5
Vertical Sensitivity	10mV/div – 10V/div
Vertical Resolution	8 bits
Trigger Type	Edge
Trigger Modes	Auto, Normal, single
Automatic Measurement	Period, Frequency, Mean, PK-PK, Max, Min
Cursor Measurement	ΔV, ΔT, ΔT&ΔV between cursors
Communication Interface	USB Type-C

「Multimeter」Specifications (Standard)

Max. Resolution	20,000 counts
Testing Mode	Voltage, Current, Resistance, Capacitance, Diode ,and Continuity test
Input Impedance	10MΩ
Max Input Voltage	AC 750V, DC 1000V
Max Input Current	DC : 10A AC : 10A
Diode	0 – 2V

「Waveform Generator」Specifications (Only for HDS242S, HDS272S, HDS2102S)

Frequency Output	Sine	0.1Hz – 25MHz
	Square	0.1Hz – 5MHz
	Ramp	0.1Hz – 1MHz
	Pulse	0.1Hz – 5MHz
	Arbitrary	0.1Hz – 5MHz
Sampling Rate	125MSa/s
Channel	1-CH
Amplitude Range	20 mVpp – 5 Vpp
Waveform Length	8K
Vertical Resolution	14bits
Output Impedance	50Ω
