اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25 یک ابزار دو‌کاره‌ی پرتابل است که اسیلوسکوپ ۲ کاناله 25MHz را با مولتی‌متر True RMS با دقت ۲۰٬۰۰۰ کانت در بدنه‌ای جمع‌وجور گرد آورده است؛ نرخ نمونه‌برداری تا 250MSa/s (تک‌کاناله) و 125MSa/s (دوکاناله)، عمق حافظه 8K، سرعت تازه‌سازی شکل‌موج ۱۰هزار wfms/s و نمایشگر ۳.۵ اینچی LCD، این مدل را به گزینه‌ای ایده‌آل برای تعمیرات، عیب‌یابی میدانی و آموزش تبدیل می‌کند.
English (full name & specs): OWON HDS25 Handheld Digital Oscilloscope — 25 MHz bandwidth, 2 channels, 250 MSa/s (single) / 125 MSa/s (dual), 8K record length, 10,000 wfms/s refresh, 3.5″ LCD; integrated True‑RMS DMM 4½‑digit (20,000 counts), AC 750 V / DC 1000 V, 10 A max.

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25

معرفی و کاربردها 🔧

اگر به یک اسیلوسکوپ قابل‌حمل برای سرویس در محل، آزمایشگاه آموزشی یا عیب‌یابی سریع بردهای الکترونیکی نیاز دارید، اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25 دقیقا برای این سناریوها طراحی شده است. دو کانال مستقل با پهنای باند ۲۵ مگاهرتز و کوپلینگ DC/AC/GND، در کنار امپدانس ورودی 1MΩ∥16pF و حداکثر ولتاژ ورودی ۴۰۰V (DC+AC, pk‑pk)، اندازه‌گیری ایمن و استاندارد را تضمین می‌کنند. از طرفی مولتی‌متر داخلی True RMS با رنج خودکار، اندازه‌گیری ولتاژ، جریان، مقاومت، ظرفیت خازنی، تست دیود و کانتینیوتی را بدون نیاز به حمل دستگاه جداگانه ممکن می‌کند؛ بنابراین حجم ابزار شما در مأموریت‌های میدانی به حداقل می‌رسد.

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25

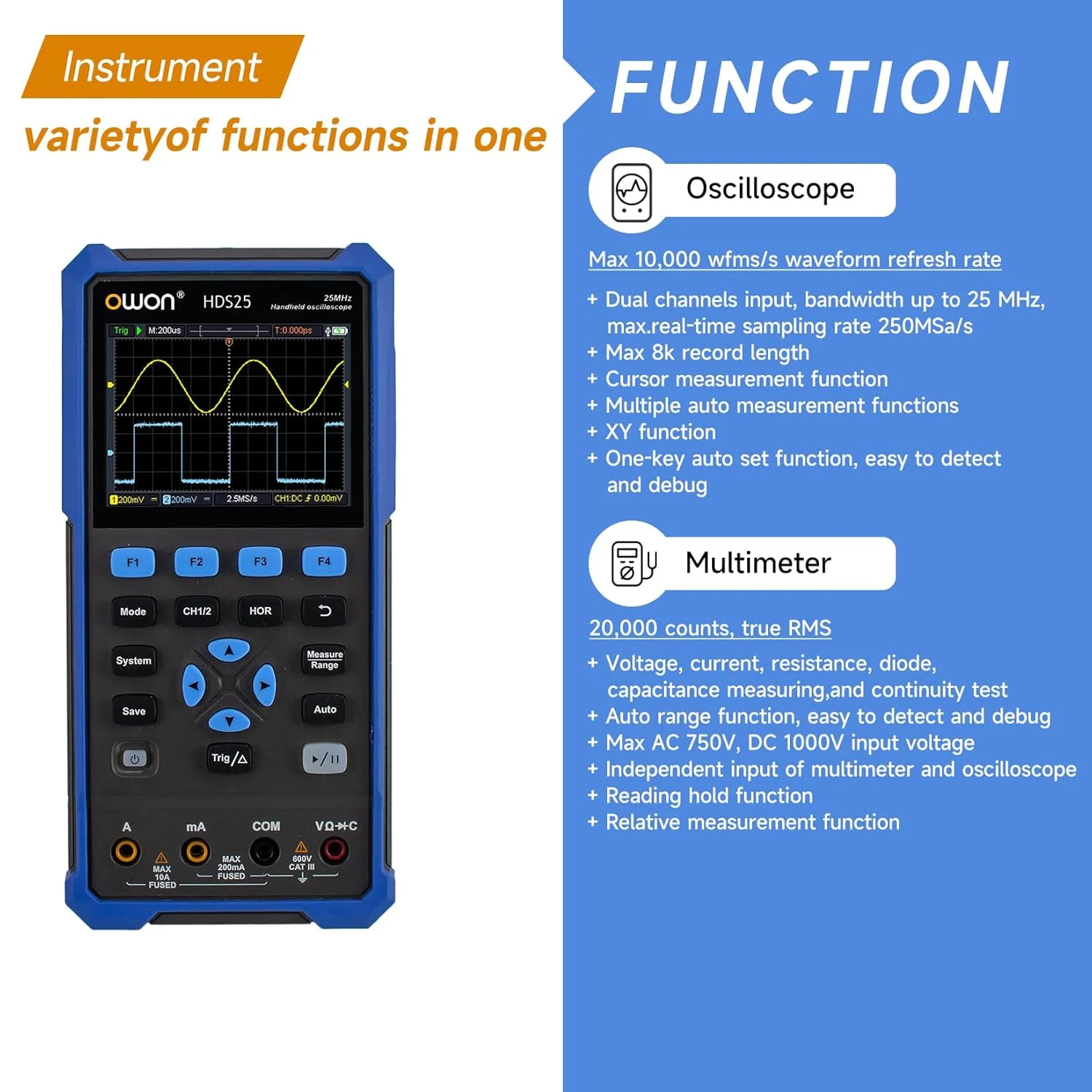

چرا OWON HDS25؟ ✨

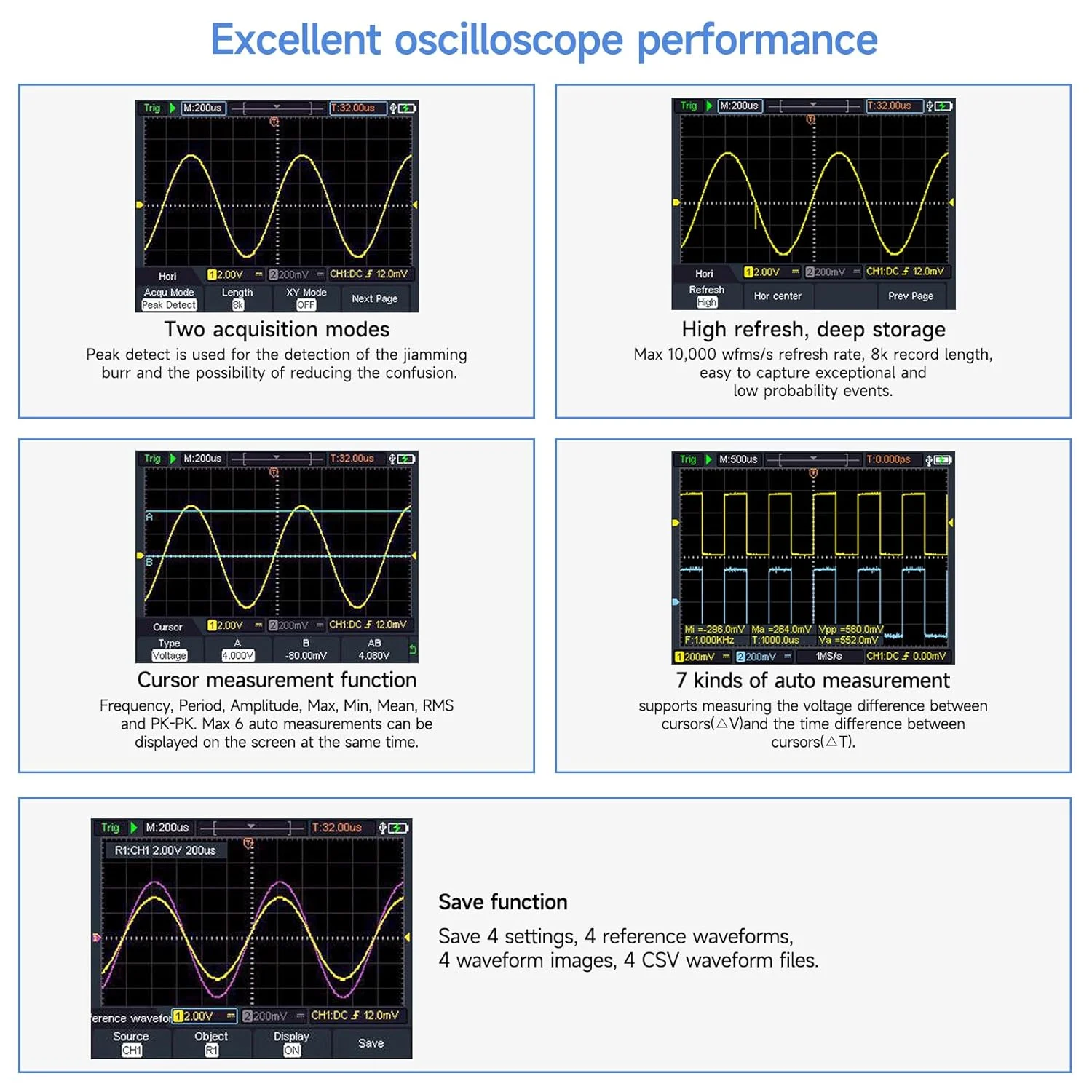

• داده‌برداری مطمئن: نرخ نمونه‌برداری 250MSa/s (تک‌کاناله) و 125MSa/s (دوکاناله) با الگوریتم‌های Sample و Peak‑Detect برای ثبت گذرای سریع.

• نمایش روان شکل‌موج: سرعت ۱۰,۰۰۰ wfms/s باعث می‌شود خطاها، گلیچ‌ها و تغییرات لحظه‌ای راحت‌تر دیده شوند.

• تریگر دقیق: Edge Trigger با حالت‌های Auto/Normal/Single؛ مناسب برای گرفتن پایدارترین فریم از سیگنال.

• اندازه‌گیری‌های خودکار کامل: Period، Frequency، Mean، Pk‑Pk، Max/Min، Amplitude، RMS و نشانگرهای ΔV، ΔT و ΔT&ΔV برای آنالیز سریع.

• دامنه گسترده عمودی: حساسیت 10mV/div تا 10V/div با رزولوشن عمودی 8‑bit؛ مناسب از سیگنال‌های میلی‌ولتی تا ده‌ها ولت.

• پروب‌های متنوع: پشتیبانی از ضرایب 1X/10X/100X/1000X جهت انطباق با دامنه‌های مختلف.

• مولتی‌متر داخلی قدرتمند: True RMS، 4½‑digit (۲۰,۰۰۰ کانت) با حداکثر ولتاژ ورودی AC 750V / DC 1000V و جریان ۱۰A.

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25

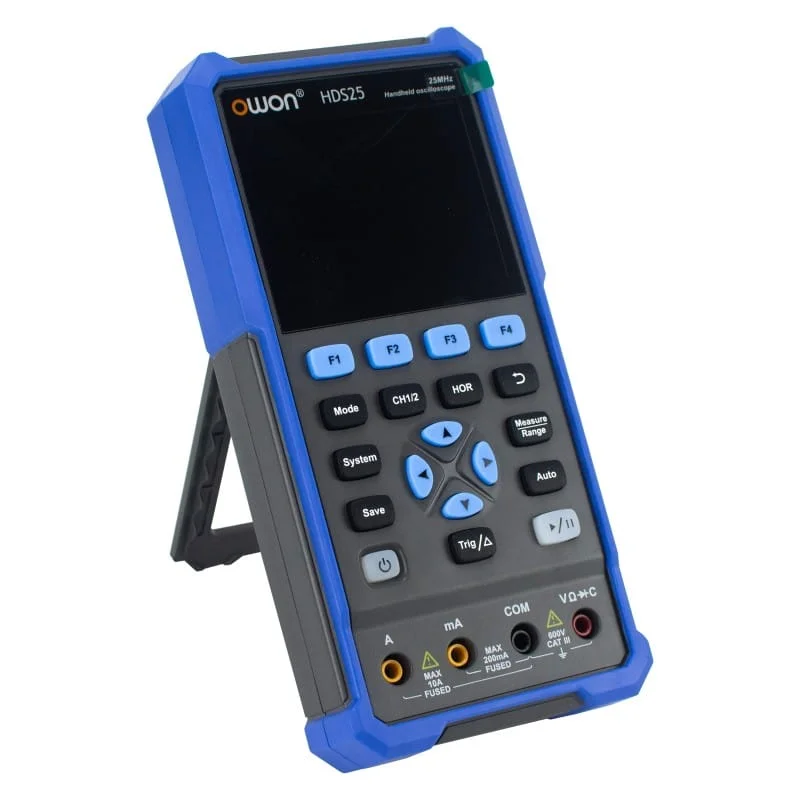

مشخصات ظاهری 🧩

بدنه‌ی ارگونومیک اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25 به ضربه‌گیرهای جانبی مجهز است و دکمه‌های تابع (F1 تا F4) دسترسی سریعی به منوها می‌دهند. صفحه‌نمایش ۳.۵ اینچی رنگی با کنتراست مناسب، خوانایی خوبی در محیط کارگاهی و تعمیرگاهی ارائه می‌کند. درگاه‌های ورودی کانال‌ها و جک‌های مولتی‌متر در پایین دستگاه تفکیک شده‌اند تا اشتباه اتصال کاهش یابد.

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25

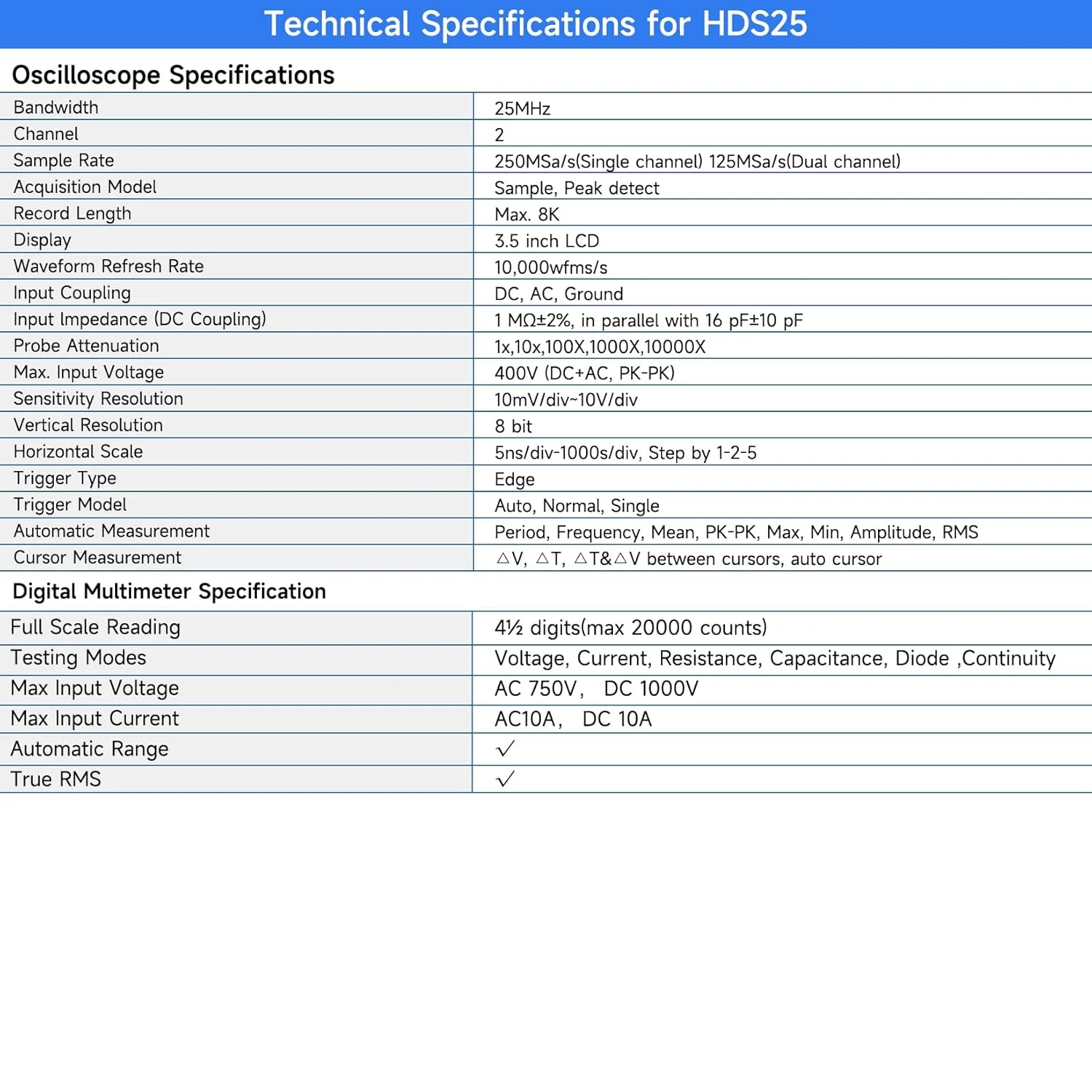

مشخصات فنی ⚙️

• پهنای باند اسیلوسکوپ: 25MHz

• کانال‌ها: ۲ کانال

• نرخ نمونه‌برداری: 250MSa/s (تک‌کاناله) | 125MSa/s (دوکاناله)

• حالت دریافت: Sample، Peak Detect

• عمق حافظه (Record Length): حداکثر 8K

• نمایشگر: LCD 3.5″

• سرعت Refresh شکل‌موج: 10,000 wfms/s

• کوپلینگ ورودی: DC، AC، Ground

• امپدانس ورودی (در DC): 1MΩ±2% ∥ 16pF±10%

• اتنو‌یشن پراب: 1X / 10X / 100X / 1000X

• حداکثر ولتاژ ورودی: 400V (DC+AC، pk‑pk)

• حساسیت عمودی: 10mV/div ~ 10V/div | رزولوشن عمودی: 8‑bit

• اسکیل افقی: 5ns/div ~ 1000s/div با گام 1‑2‑5

• تریگر: نوع Edge | حالت‌های Auto / Normal / Single

• اندازه‌گیری‌های خودکار: Period، Frequency، Mean، PK‑PK، Max، Min، Amplitude، RMS

• کرسر اندازه‌گیری: ΔV، ΔT، ΔT&ΔV (Auto Cursor)

• مولتی‌متر داخلی: True RMS، 4½‑digit (۲۰,۰۰۰ counts) | Auto Range

• حداکثر ورودی مولتی‌متر: AC 750V | DC 1000V | AC/DC 10A

نکته: سری HDS یک نسخه‌ی HDS25S نیز دارد که علاوه بر اسیلوسکوپ و مولتی‌متر، مولد موج داخلی (AFG) هم ارائه می‌کند. مدل حاضر OWON HDS25 است و تمرکز آن بر ۲ ابزار در ۱ دستگاه می‌باشد.

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25

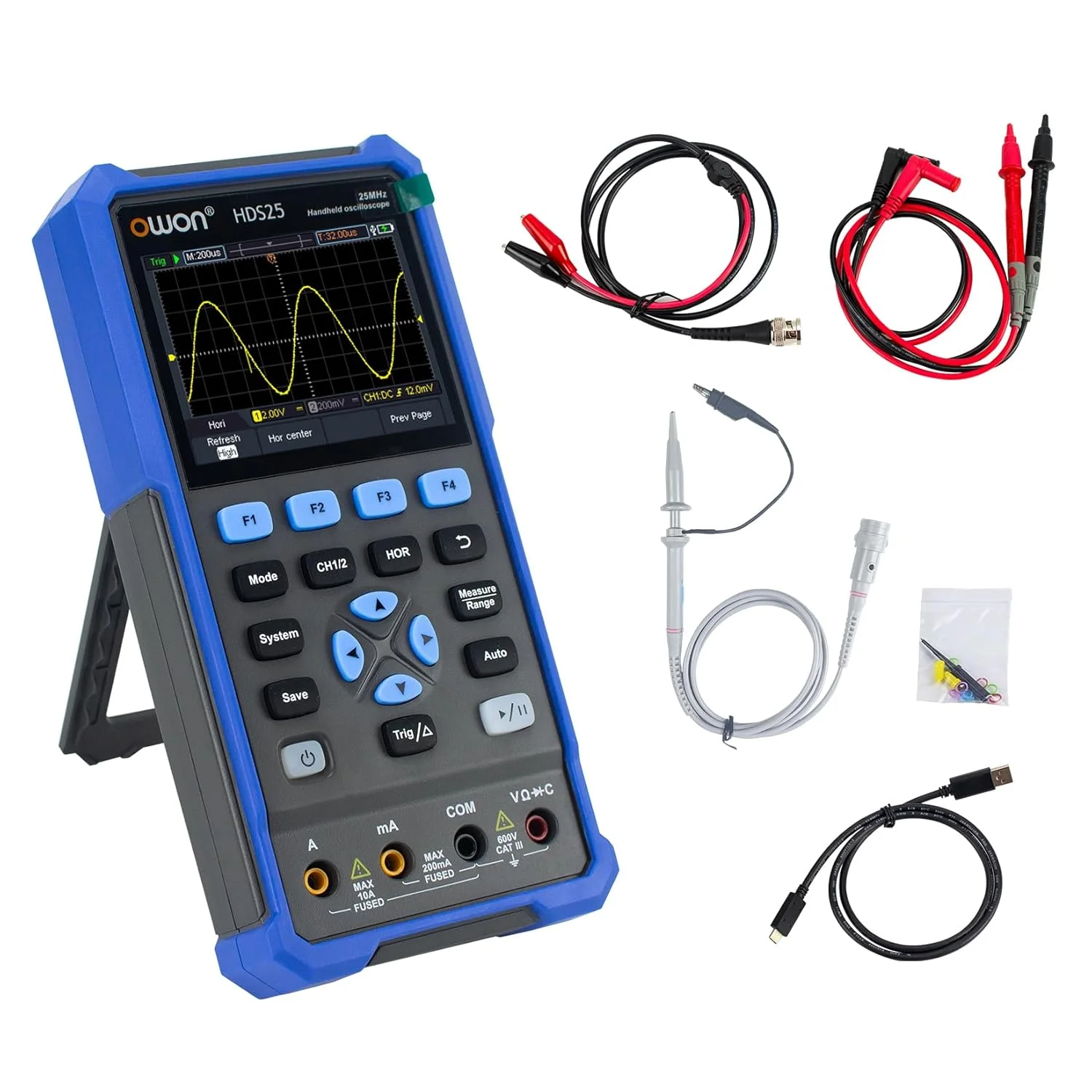

اقلام همراه 📦

• پروب اسیلوسکوپ

• راهنمای شروع سریع (Quick Guide)

• کابل USB

• سیم‌های مولتی‌متر (Multimeter Lead)

• BNC به گیره سوسماری (BNC to Alligator Clip)
  اقلام ممکن است با سری تولید اندکی تفاوت داشته باشد.

جدول مشخصات 📊

مقایسه با محصولات مشابه 🔍

• OWON HDS25S: همان پلتفرم HDS25 اما به‌علاوه‌ی مولد موج داخلی (AFG)؛ اگر در تست‌ها به تزریق سیگنال نیاز دارید، نسخه‌ی S را در نظر بگیرید.

• اسیلوسکوپ‌های رومیزی 50–70MHz: پهنای باند بالاتر و حافظه عمیق‌تری دارند، اما قابلیت حمل، مولتی‌متر داخلی و مصرف کم را مانند اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25 ارائه نمی‌دهند.

• مولتی‌مترهای True RMS جداگانه: برای اندازه‌گیری‌های الکتریکی مناسب‌اند اما دیدن شکل‌موج و تحلیل زمانی بدون اسیلوسکوپ ممکن نیست؛ HDS25 هر دو نیاز را هم‌زمان پوشش می‌دهد.

قیمت و خرید از عصرتولز 🛒

برای آگاهی از قیمت روز و ثبت سفارش اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25 در عصرتولز، همین حالا آن را به سبد خرید اضافه کنید. به‌دلیل نوسانات بازار، قیمت به‌صورت عددی در صفحه درج نمی‌شود؛ اما از ضمانت اصالت کالا، مهلت تست، مشاوره تخصصی و ارسال سریع خیالتان راحت باشد.

سوالات متداول (FAQ) ❓

آیا OWON HDS25 مولد موج داخلی دارد؟
این ویژگی مخصوص نسخه‌ی HDS25S است. مدل HDS25 شامل اسیلوسکوپ + مولتی‌متر می‌باشد.

حداکثر ولتاژ ورودی کانال‌های اسیلوسکوپ چقدر است؟
حداکثر ۴۰۰V (DC+AC، pk‑pk) با رعایت ضریب پراب مناسب (1X/10X/…).

مولتی‌متر داخلی چه قابلیت‌هایی دارد؟
True RMS، رنج خودکار و اندازه‌گیری ولتاژ، جریان، مقاومت، ظرفیت، تست دیود و بیزر کانتینیوتی با ۲۰,۰۰۰ کانت.

آیا می‌توان با HDS25 سیگنال‌های سریع را ثبت کرد؟
بله؛ با 250MSa/s و Peak‑Detect برای تک‌کاناله، گلیچ‌ها و گذراها بهتر دیده می‌شوند.

برای چه کاربری‌هایی پیشنهاد می‌شود؟
سرویس میدانی برق و الکترونیک، عیب‌یابی بردهای صنعتی، آموزش دانشگاهی/هنرستان و تعمیرات تجهیزات.
