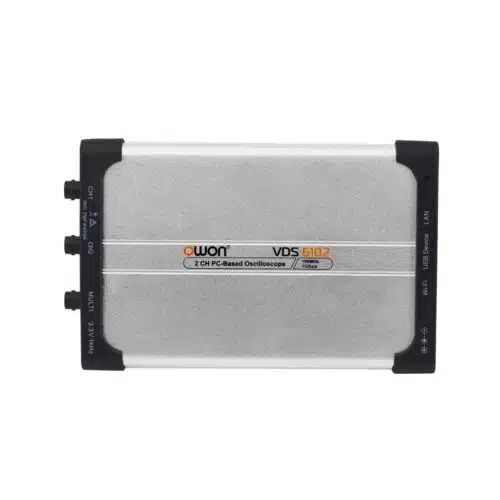

کارت اسیلوسکوپ اوون مدل OWON VDS-6102؛ اسیلوسکوپ دو کاناله ۱۰۰MHz با فانکشن ژنراتور داخلی

کارت اسیلوسکوپ اوون مدل OWON VDS-6102 (OWON VDS6102 2CH 100MHz 1GSa/s PC Oscilloscope) یک ابزار حرفه‌ای و جمع‌وجور برای آزمایشگاه‌ها، دانشجویان و مهندسین برق و الکترونیک است که نیاز به یک اسیلوسکوپ قدرتمند با قابلیت اتصال مستقیم به کامپیوتر دارند. این مدل، علاوه بر دو کانال ورودی برای تحلیل سیگنال‌ها، دارای یک فانکشن ژنراتور داخلی با خروجی ۵ مگاهرتز است که آن را به انتخابی ایده‌آل برای تست و شبیه‌سازی مدارها تبدیل می‌کند.

---

✨ طراحی و ویژگی‌های ظاهری کارت اسیلوسکوپ OWON VDS-6102

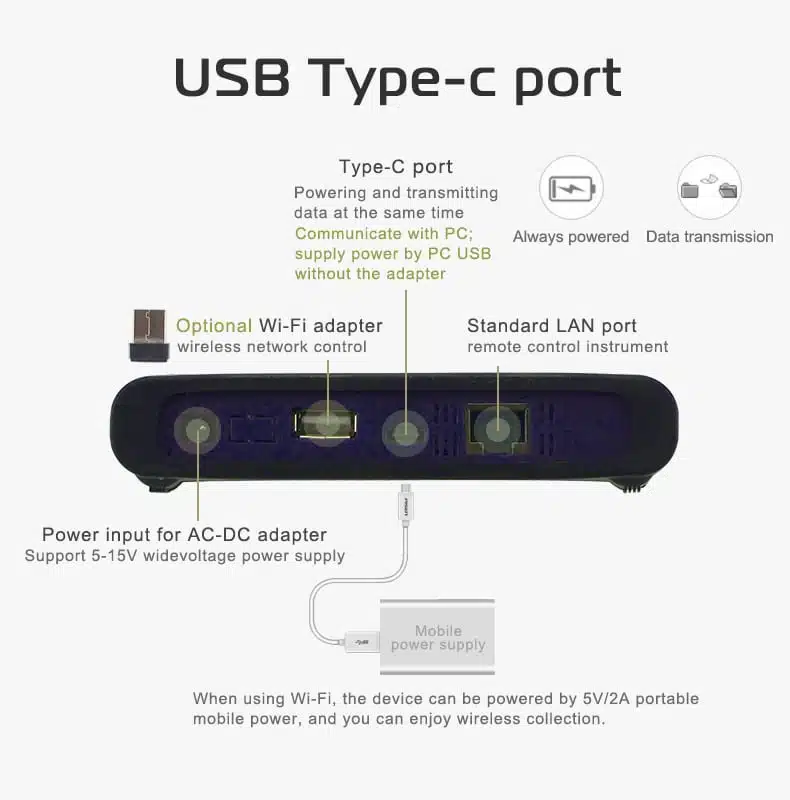

بدنه فوق‌العاده باریک (۱۸ میلی‌متر) و وزن سبک (۳۸۰ گرم) این کارت اسیلوسکوپ، حمل و نقل آسان و قرارگیری راحت در کنار لپ‌تاپ را امکان‌پذیر می‌کند. کاور سیلیکونی و کیف مخصوص حمل، دستگاه را از آسیب‌های احتمالی محافظت می‌کند. تامین برق و ارتباط داده‌ها از طریق پورت USB Type-C انجام می‌شود و پشتیبانی از ماژول WiFi (اختیاری) امکان انتقال داده به صورت بی‌سیم را فراهم می‌سازد.

---

⚡ مشخصات فنی کارت اسیلوسکوپ اوون مدل OWON VDS-6102

• تعداد کانال: ۲ کانال اسیلوسکوپ + ۱ کانال فانکشن ژنراتور

• پهنای باند اسیلوسکوپ: ۱۰۰ مگاهرتز

• سرعت نمونه‌برداری: ۱GSa/s

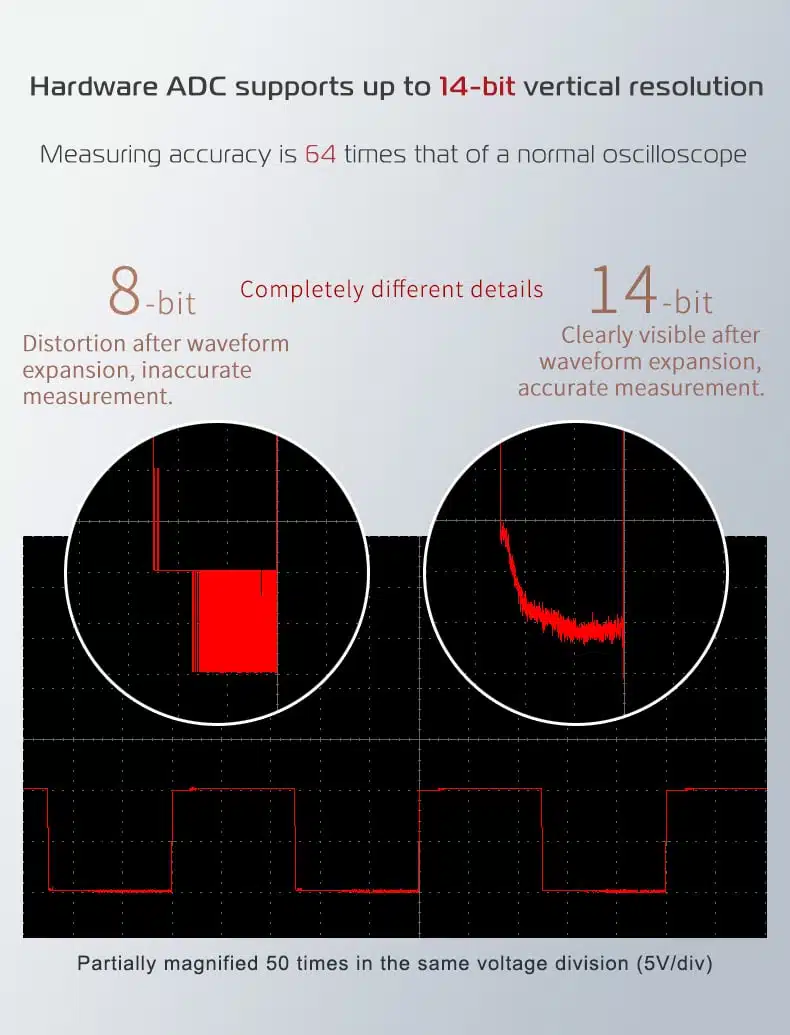

• دقت عمودی: ۸ بیت (تا ۱۴ بیت در نسخه A)

• حافظه رکورد: ۱۰ میلیون نقطه (۱۰M)

• ولتاژ ورودی: حداکثر ۴۰ ولت پیک (DC + AC)

• حساسیت عمودی: ۲mV/div تا ۵V/div

• محدوده عمودی:

  • ±۲V (۲ تا ۵۰mV/div)

  • ±۲۰V (۱۰۰ تا ۵۰۰mV/div)

  • ±۴۰V (۱ تا ۵V/div)

• انواع تریگر: Edge، Video، Slope، Pulse

• حالت‌های نمونه‌برداری: Sample، Peak Detect، Average

• نمایش همزمان X-Y و دو سیگنال

• آنالیز و اندازه‌گیری اتوماتیک: Vpp، Vrms، فرکانس، پریود، زمان صعود/سقوط، عرض پالس، وظیفه و غیره

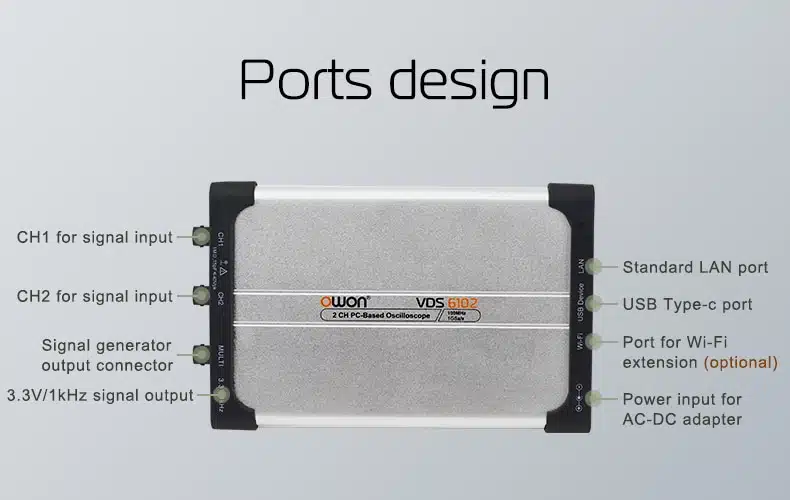

• ارتباطات:

  • USB Type-C

  • LAN

  • WiFi (اختیاری)

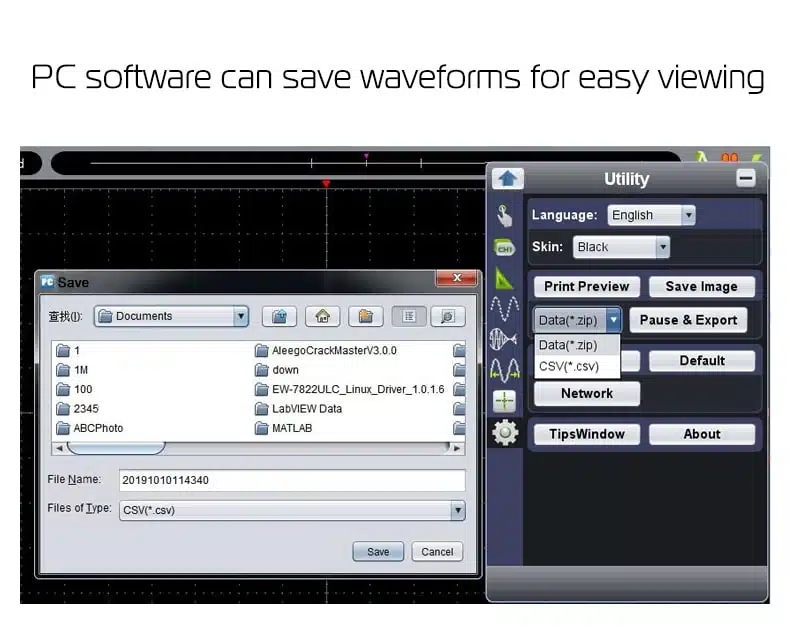

• پشتیبانی نرم‌افزاری: ویندوز، لینوکس، اندروید، iOS

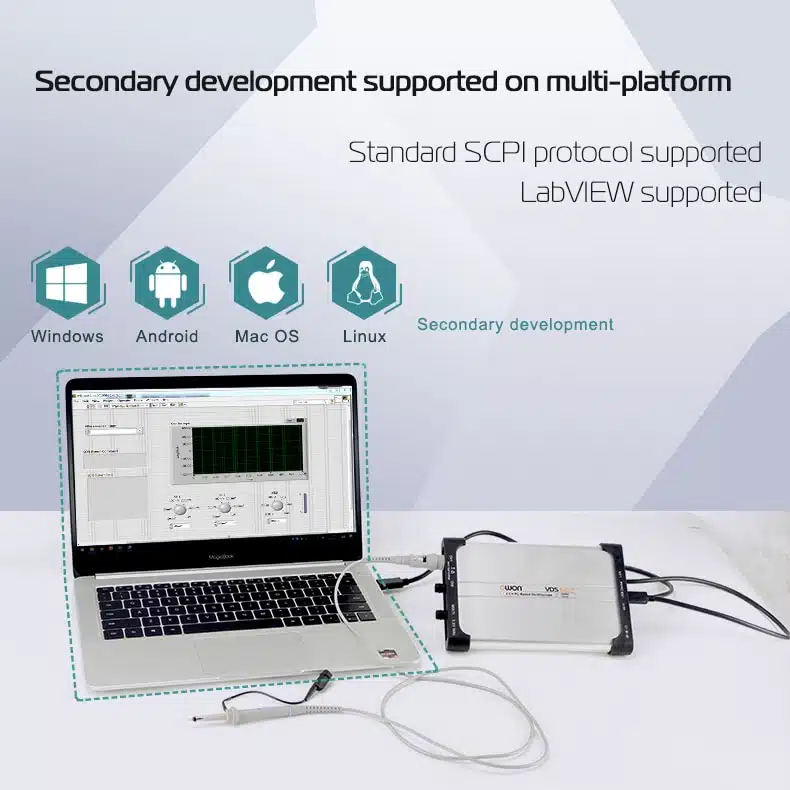

  • SCPI، LabVIEW، توسعه ثانویه

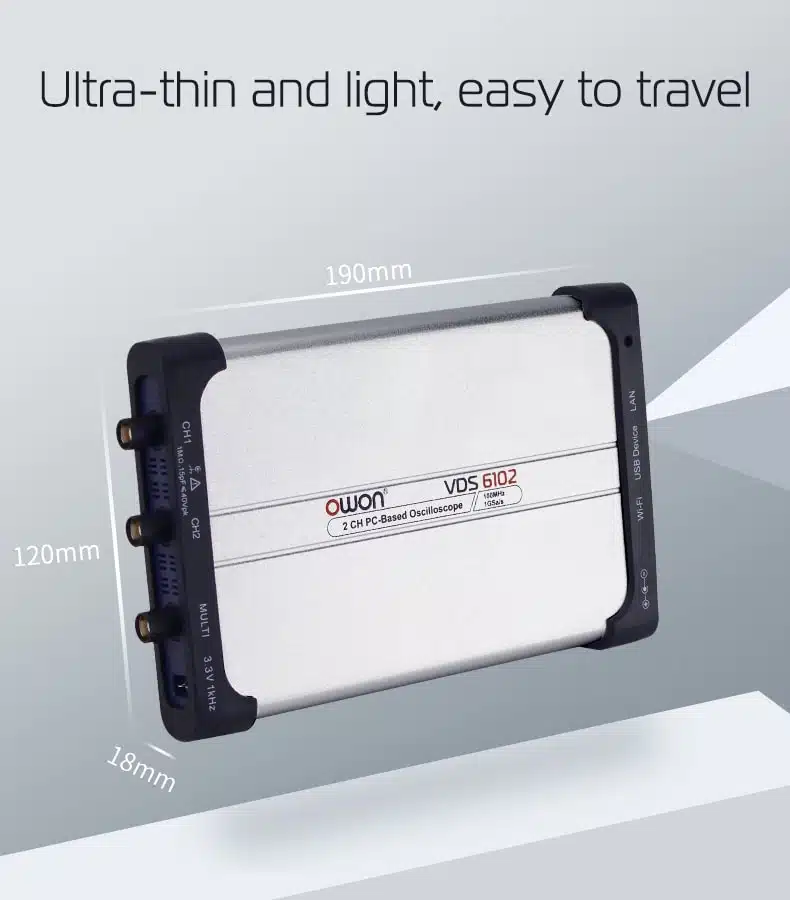

• ابعاد: ۱۹۰×۱۲۰×۱۸ میلی‌متر

• وزن: ۳۸۰ گرم

• مصرف انرژی: ≤۸ وات

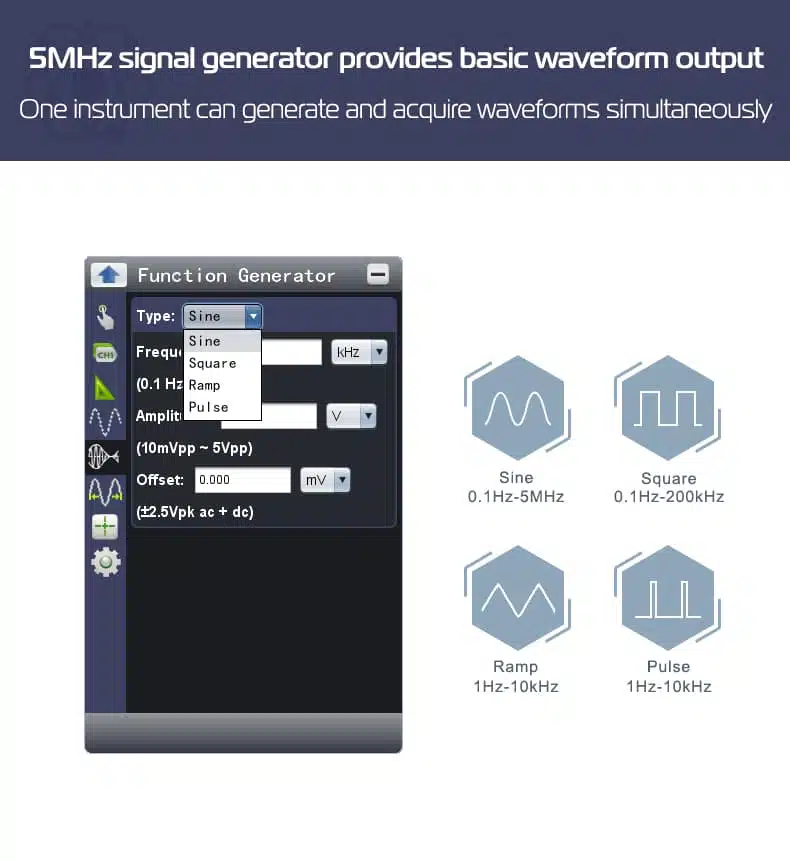

• فانکشن ژنراتور داخلی:

  • شکل موج‌های استاندارد: Sine (۰.۱Hz-۵MHz)، Square (۰.۱Hz-۲۰۰kHz)، Ramp و Pulse (۱Hz-۱۰kHz)

  • رزولوشن عمودی: ۱۰ بیت

  • دامنه خروجی: ۱۰mVpp تا ۵Vpp

  • DC Offset: ±۲.۵V

  • امپدانس خروجی: ۵۰Ω

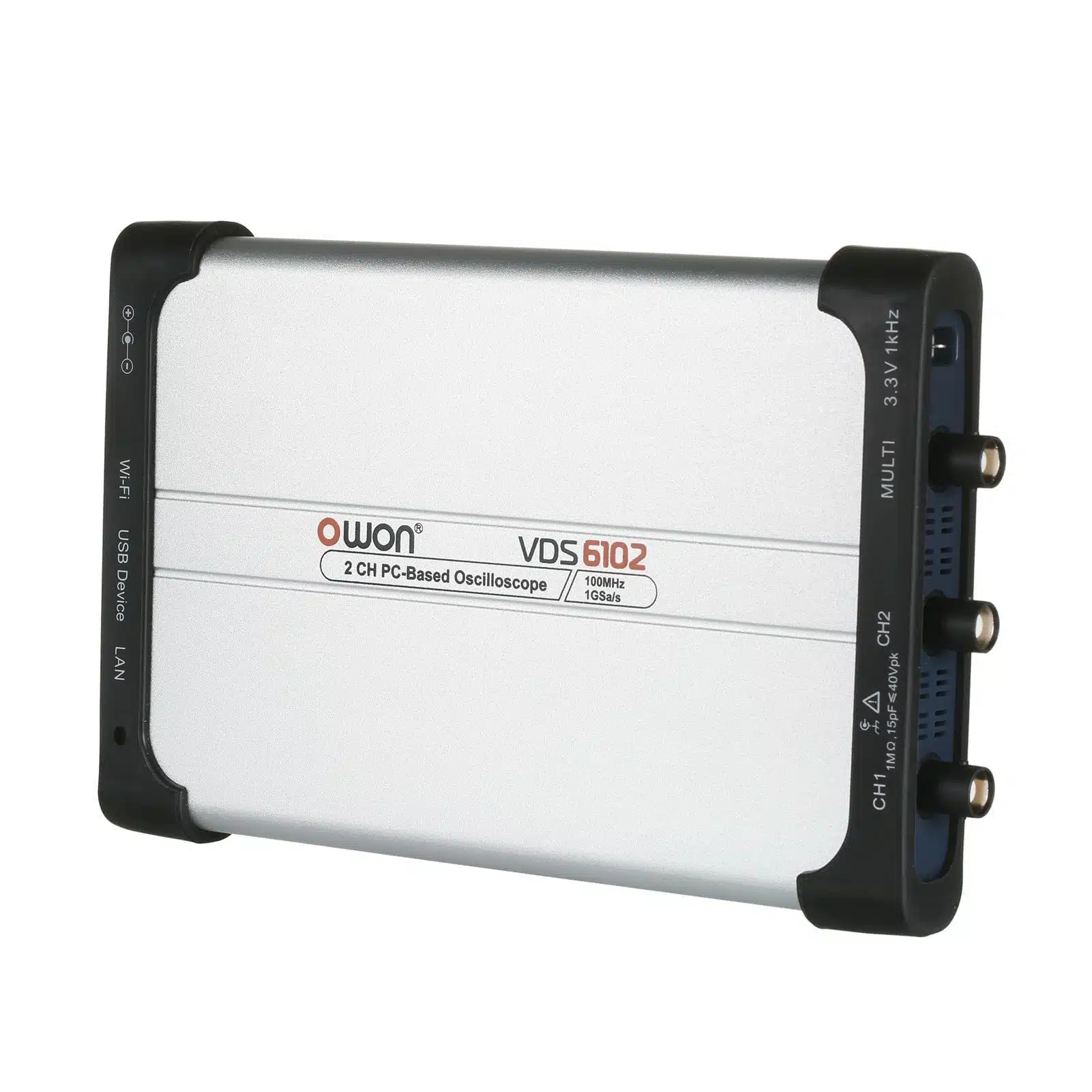

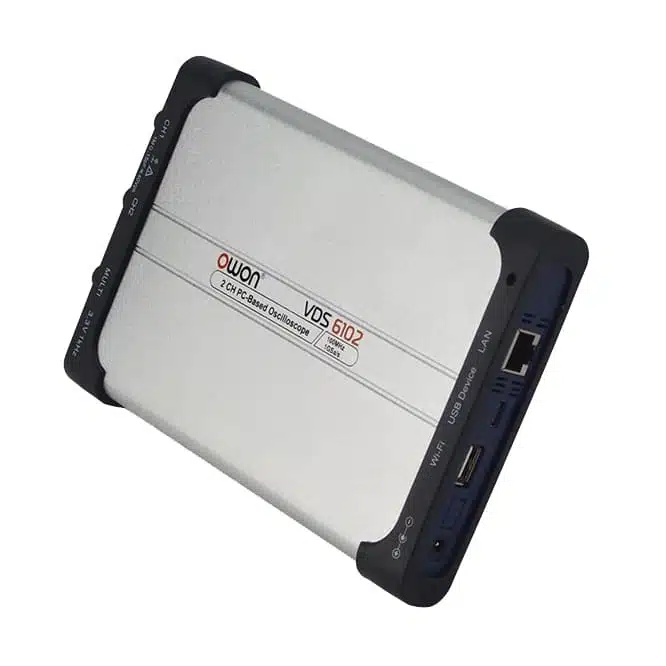

بررسی تصویری کارت اسیلوسکوپ اوون مدل OWON VDS-6102:

---

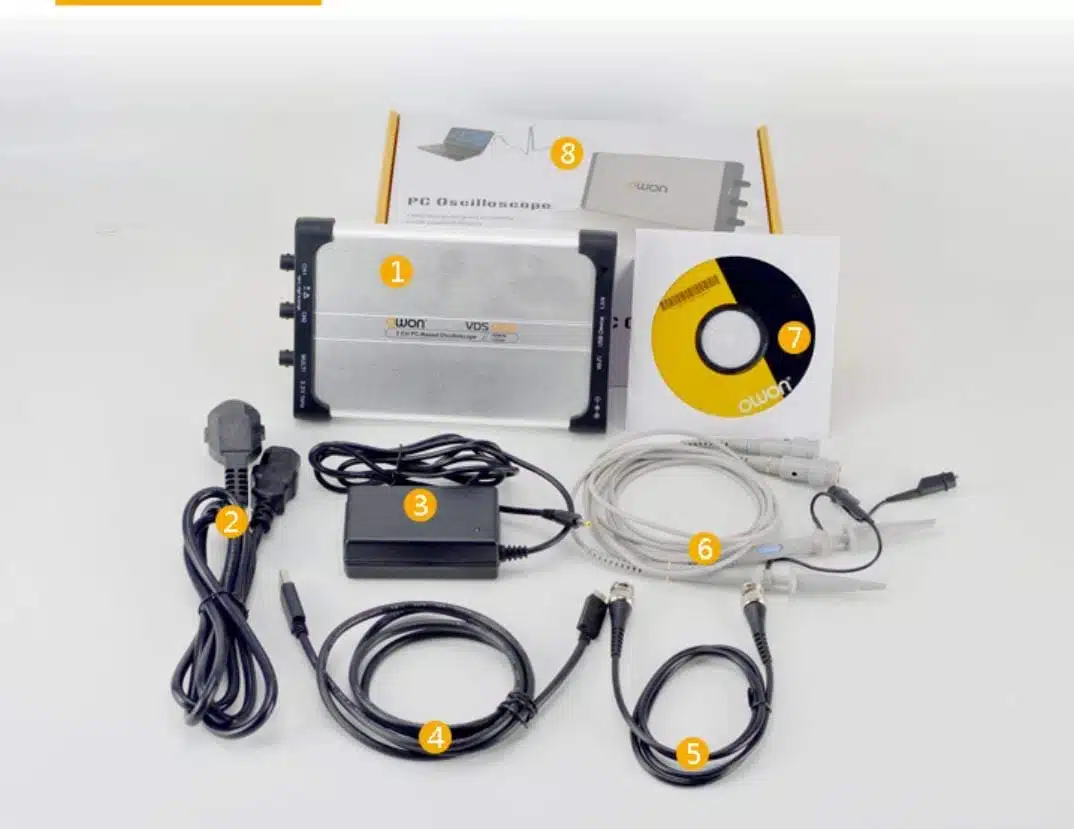

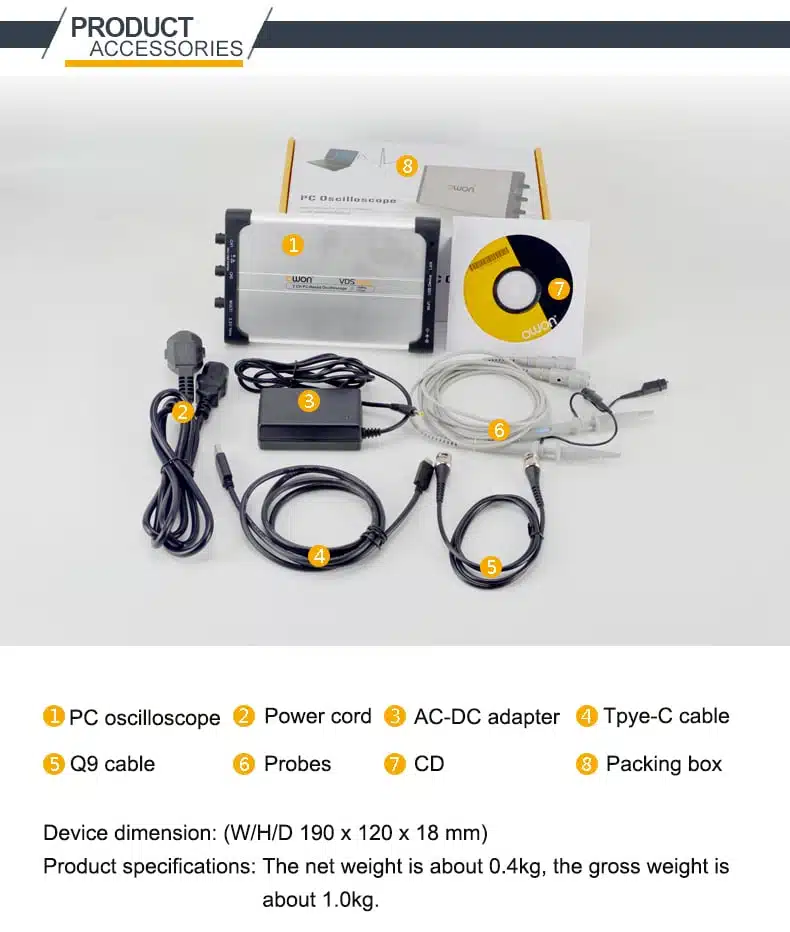

🛠️ اقلام همراه کارت اسیلوسکوپ OWON VDS-6102

• دستگاه OWON VDS-6102

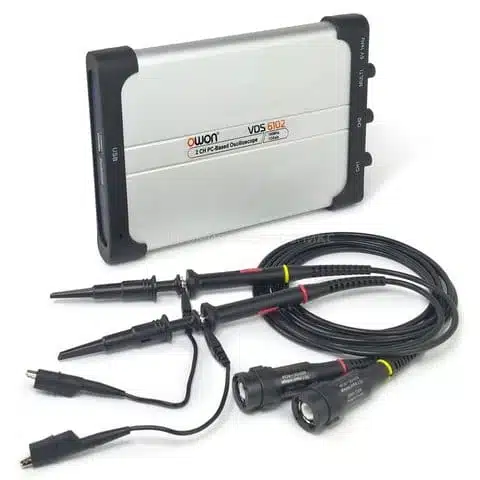

• ۲ عدد پروب اسیلوسکوپ

• کابل USB Type-C

• کاور سیلیکونی

• کیف حمل نرم

• CD نرم‌افزار و دفترچه راهنمای سریع

• ابزار تنظیم پروب

• آداپتور برق (در صورت نیاز)

• ماژول WiFi (اختیاری)

---

📊 جدول مشخصات کارت اسیلوسکوپ اوون مدل OWON VDS-6102

---

🔄 مقایسه با مدل‌های مشابه

در مقایسه با مدل‌های VDS-3104 یا VDS-2062، کارت اسیلوسکوپ VDS-6102 علاوه بر دو کانال پرسرعت و حافظه رکورد بالا (۱۰M)، دارای فانکشن ژنراتور داخلی است که امکان تست و تحریک مدارها را بدون نیاز به تجهیزات جداگانه فراهم می‌کند. همچنین پشتیبانی از دقت عمودی تا ۱۴ بیت (در مدل A) و امکانات نرم‌افزاری پیشرفته، آن را برای پروژه‌های حرفه‌ای و آزمایشگاهی انتخابی هوشمندانه می‌سازد.

---

💸 قیمت و خرید کارت اسیلوسکوپ OWON VDS-6102

برای خرید کارت اسیلوسکوپ اوون مدل OWON VDS-6102 با اصالت کالا، گارانتی معتبر و پشتیبانی تخصصی، همین حالا از فروشگاه عصر تولز سفارش خود را ثبت کنید. مشاوره فنی و ارسال سریع در اختیار شماست.

---

❓ سوالات متداول (FAQ)

۱. آیا این اسیلوسکوپ با ویندوز، لینوکس و اندروید کار می‌کند؟
بله، نرم‌افزارهای لازم برای تمامی این سیستم‌عامل‌ها همراه دستگاه عرضه می‌شود.

۲. فانکشن ژنراتور دستگاه چه قابلیت‌هایی دارد؟
تولید سیگنال Sine تا ۵MHz و Square تا ۲۰۰kHz به‌صورت داخلی، با رزولوشن بالا.

۳. آیا انتقال داده به‌صورت بی‌سیم امکان‌پذیر است؟
بله، با تهیه ماژول WiFi می‌توان به‌صورت وایرلس از دستگاه استفاده کرد.

۴. وزن و ابعاد دستگاه چقدر است؟
دستگاه بسیار جمع‌وجور و سبک با وزن فقط ۳۸۰ گرم و ضخامت ۱۸ میلی‌متر است.
