جا فیوزی روپنلی پیچی مدل 5X20

برند محصول: برندهای متفرقه

✨ خلاصه مشخصات:

  • نام: جا فیوزی روپنلی پیچی مدل 5X20
  • English: Panel‑Mount Screw‑Cap Fuse Holder 5×20 mm
  • نصب: روپنلی با رزوه M12×0.75 و سوراخ Ø12 mm
  • سازگاری فیوز: 5×20 (تندکار/کندکار)
  • ترمینال‌ها: لحیمی (Solder Lug)
  • جنس بدنه: پلاستیک مقاوم حرارت – مشکی
  • ابعاد تقریبی: Ø کلاهک ~14 mm، طول ~32 mm
  • کاربردها: ورودی تغذیه، لوازم خانگی، منابع DC، DIY
  • مزیت‌ها: تعویض سریع، نصب ساده، ظاهر تمیز پنل
  • فروشنده: عصرتولز با ارسال سریع و پشتیبانی فنی

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد).

در مـوارد نـادری کـه مـوجـودی و قـیمـت معتبـر نبـاشـد، مبـلغ خـریـد شـما عــودت مـی شـود.

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد).

در مـوارد نـادری کـه مـوجـودی و قـیمـت معتبـر نبـاشـد، مبـلغ خـریـد شـما عــودت مـی شـود.

جا فیوزی روپنلی پیچی مدل 5X20

برند محصول: برندهای متفرقه

ارســــال فــــــــوری روز کاری!

  • قیمت و موجودی به روز است.
  • خرید در سایت
آیکن خرید اقساطی عصرتولز
  • امکان خرید اقساطی با تسهیلات دیجی‌پی
  • امکان خرید نقدی بدون سود و کارمزد

محدوده قیمت: 11,000 تومان تا 1,960,000 تومان

شناسه محصول: 150668

24 ساعت، 7 روز هفته

جا فیوزی روپنلی پیچی مدل 5X20

جا فیوزی روپنلی پیچی مدل 5X20 یک هولدر مطمئن و کم‌جا برای فیوز شیشه‌ای 5×20 میلی‌متری است که روی بدنه یا پنل دستگاه نصب می‌شود و تعویض فیوز را بدون بازکردن دستگاه ممکن می‌کند. معادل انگلیسی در یک جمله: Panel‑Mount Screw‑Cap Fuse Holder for 5×20 mm Glass Fuse (M12×0.75 thread, Ø12 mm panel cut‑out, solder lugs). اگر به دنبال یک جا‌فیوزی اقتصادی، سرویس‌پذیر و استاندارد برای منابع تغذیه، آمپلی‌فایر، لوازم خانگی یا پروژه‌های DIY هستید، این مدل بهترین انتخاب برای شماست.

جا فیوزی روپنلی پیچی مدل 5X20

جا فیوزی روپنلی پیچی مدل 5X20

✨ مزایای کلیدی جا فیوزی روپنلی پیچی مدل 5X20

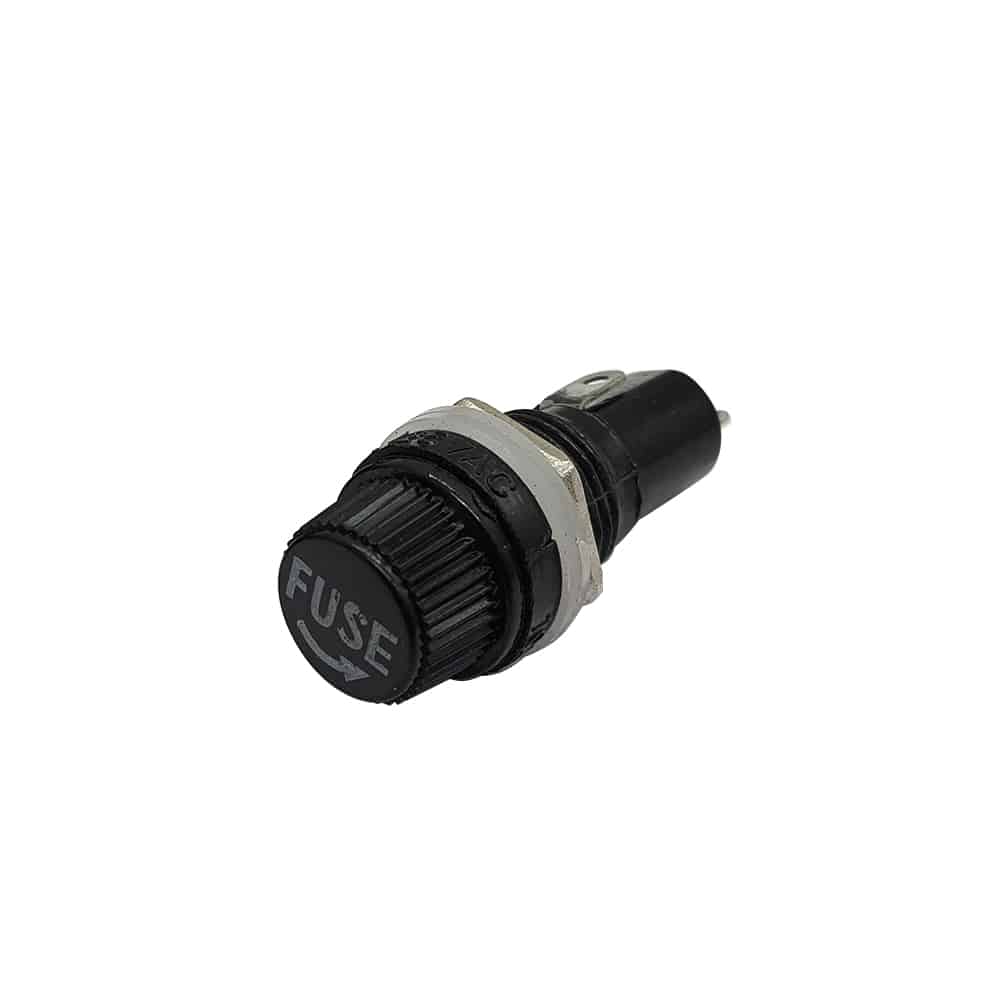

  • ایمنی و سرویس سریع: درپوش پیچی با علامت FUSE اجازه می‌دهد فیوز سوخته را در چند ثانیه تعویض کنید؛ نیازی به بازکردن قاب دستگاه نیست.

  • استاندارد جهانی 5×20: سازگار با اکثر فیوزهای شیشه‌ای تندکار (Fast‑Blow) و کندکار (Slow‑Blow) در بازار.

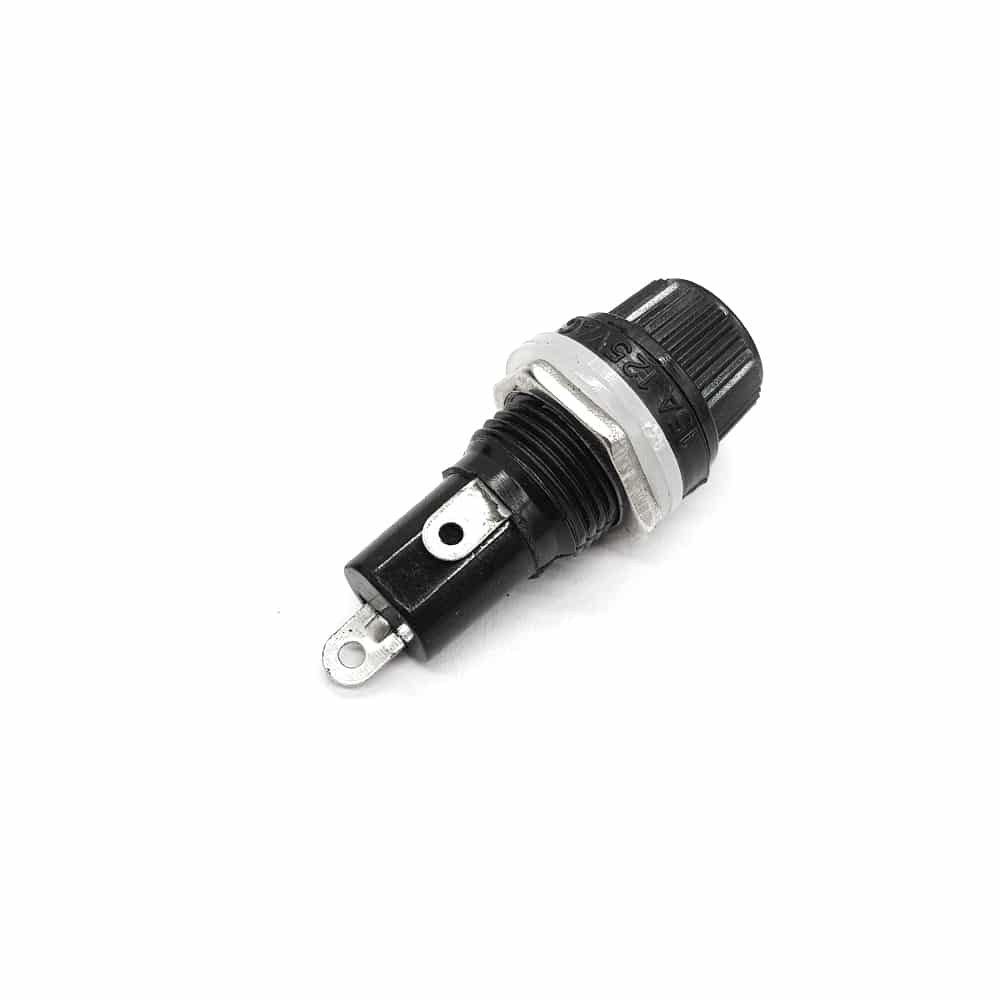

  • نصب محکم روی پنل: بدنه رزوه‌دار با رزوه‌ی M12×0.75 و مهره‌ی فلزی، ثبات عالی در برابر لرزش فراهم می‌کند.

  • اتصال الکتریکی مطمئن: ترمینال‌های لحیمی (solder lug) با رسانایی بالا و افت ولتاژ کم؛ مناسب برای AC و DC طبق آمپر فیوز.

  • طراحی جمع‌وجور و تمیز: قطر کلاهک حدود 14 میلی‌متر و طول کلی حدود 32 میلی‌متر؛ ظاهر حرفه‌ای به پنل می‌دهد.

  • سازگاری گسترده: برای ورودی 220VAC یا شاخه‌های DC کم‌مصرف (با رعایت استانداردهای ایمنی و انتخاب آمپر صحیح فیوز).

جا فیوزی روپنلی پیچی مدل 5X20

جا فیوزی روپنلی پیچی مدل 5X20

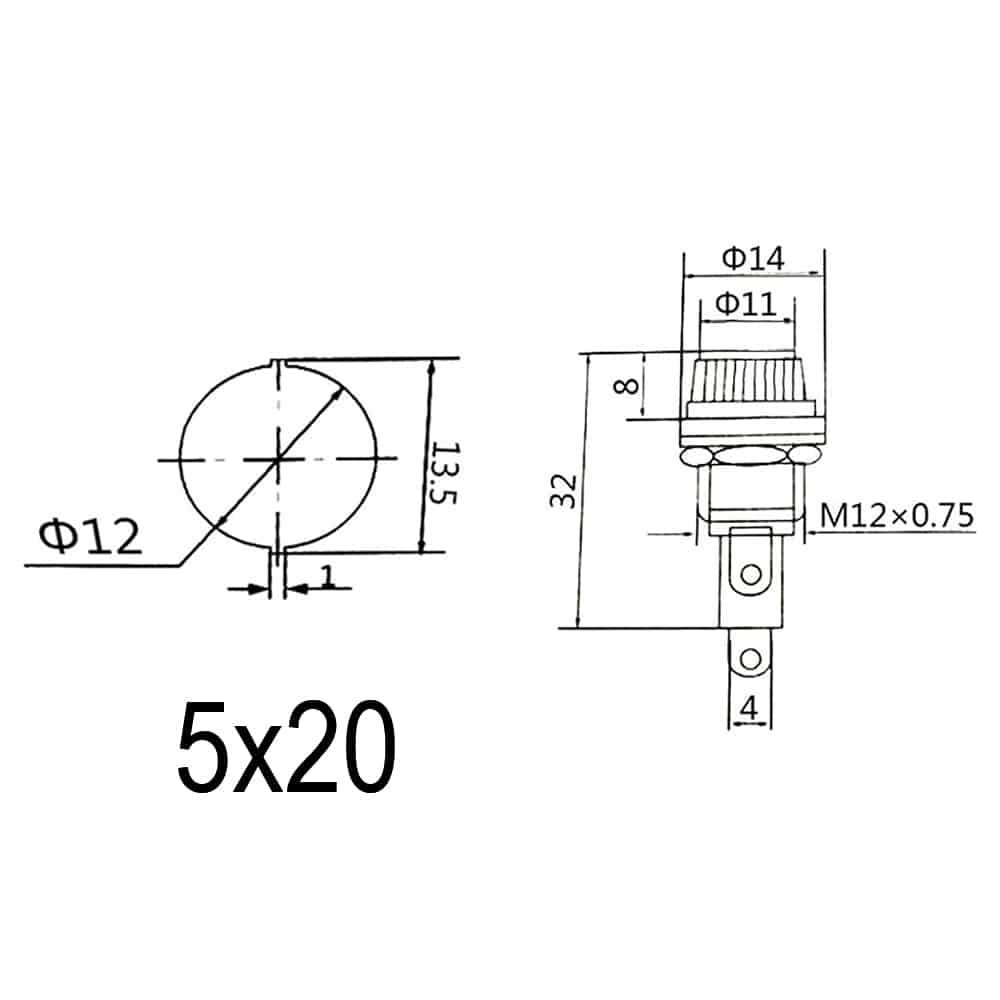

⚙️ مشخصات فنی و ظاهری (مهندسی اما سرراست) 🛠️

  • سایز فیوز قابل نصب: 5×20 میلی‌متر (شیشه‌ای/سرامیکی)

  • نوع نصب: روپنلی (Panel‑mount) با سوراخ‌کاری Ø12 میلی‌متر

  • رزوه‌ی بدنه: M12×0.75 برای قفل شدن با مهره

  • ابعاد تقریبی: قطر کلاهک ~14 میلی‌متر، طول کلی ~32 میلی‌متر

  • جنس بدنه: پلاستیک مقاوم حرارت (فنولیک/ABS مقاوم) با رنگ مشکی

  • جنس کنتاکت‌ها: آلیاژ برنج/مس آبکاری‌شده برای تماس پایدار

  • ولتاژ کاری متداول: تا 250VAC (وابسته به استاندارد تولید و فیوز نصب‌شده)

  • نوع ترمینال: لحیمی (Solder Lug) برای اتصال کابل

  • کاربردها: ورودی تغذیه، محافظت اولیه، ماژول‌های آزمایشگاهی، آمپلی‌فایر، درایور LED

نکته طراحی: جریان مجاز مدار را کمی کم‌تر از آمپر آسیب‌زا و کمی بیش‌تر از جریان کاری معمول در نظر بگیرید و بر همان اساس نوع فیوز (تندکار/کندکار) را انتخاب کنید.

جا فیوزی روپنلی پیچی مدل 5X20

جا فیوزی روپنلی پیچی مدل 5X20


📦 اقلام همراه محصول (H3) 🎁

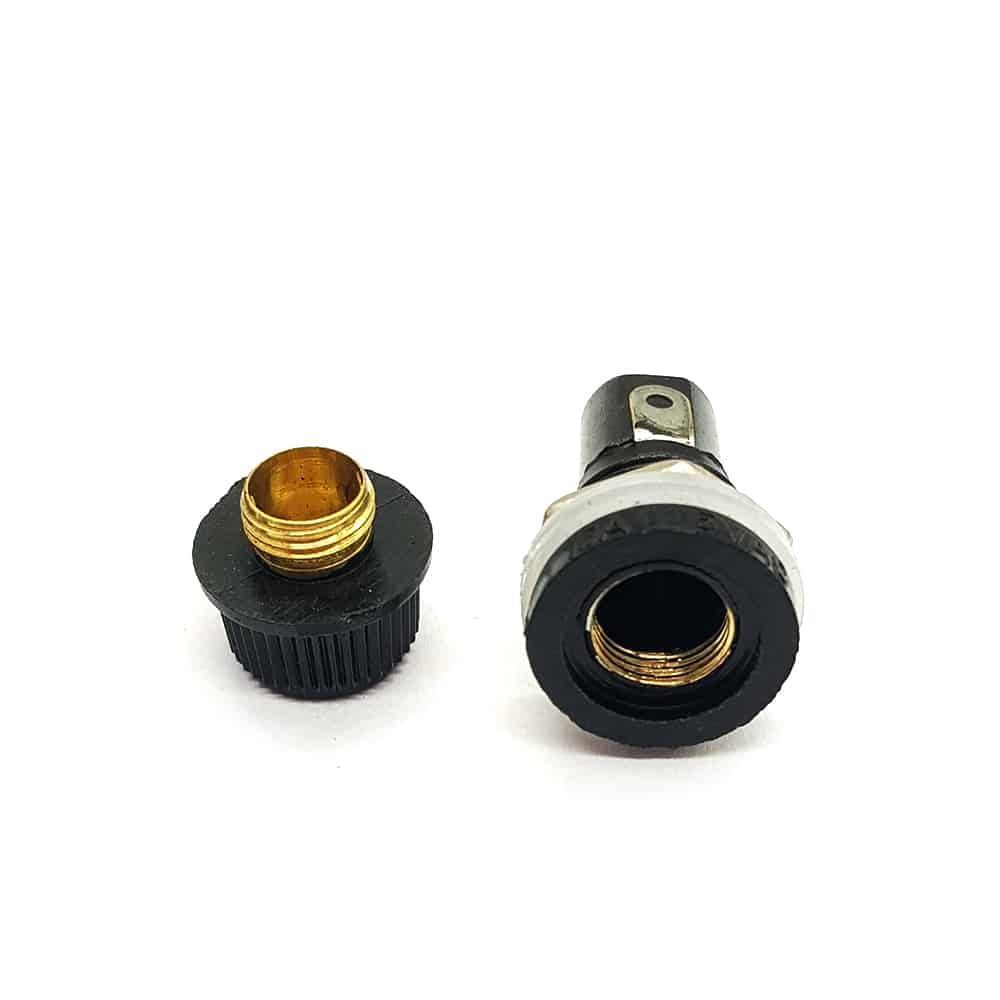

  • یک عدد جا فیوزی روپنلی پیچی مدل 5X20 (بدنه + درپوش پیچی)

  • مهره‌ی نصب شش‌گوش برای قفل روی پنل

  • واشر تخت/عایق (در برخی سری‌ها) برای نشستن بهتر روی پنل

توجه: فیوز 5×20 داخل بسته نیست و باید متناسب با آمپر موردنیاز جداگانه تهیه شود.


🧩 راهنمای نصب و استفاده (قدم‌به‌قدم) 🔧

  1. روی بدنه دستگاه سوراخ 12 میلی‌متری ایجاد کنید.

  2. بدنه جا‌فیوزی را از رو وارد سوراخ کنید و از پشت، واشر (در صورت وجود) و مهره را ببندید تا محکم شود.

  3. سیم‌ها را به ترمینال‌های لحیمی متصل و با قلع مناسب لحیم کنید.

  4. فیوز شیشه‌ای 5×20 را داخل کلاهک قرار دهید، درپوش را ببندید و علامت FUSE رو به بیرون باشد.

  5. قبل از برق‌دار کردن دستگاه، اتصالات و انتخاب آمپر فیوز را دوباره بررسی کنید.

جا فیوزی روپنلی پیچی مدل 5X20

جا فیوزی روپنلی پیچی مدل 5X20


📐 جدول مشخصات

ویژگی مقدار / توضیح
نام محصول جا فیوزی روپنلی پیچی مدل 5X20
معادل انگلیسی Panel‑Mount Screw‑Cap Fuse Holder 5×20 mm (M12×0.75, Ø12 panel hole)
سایز فیوز 5×20 mm
نوع نصب روپنلی با مهره قفل‌کننده
قطر سوراخ نصب 12 میلی‌متر
رزوه بدنه M12×0.75
ابعاد تقریبی Ø کلاهک ~14 mm / طول ~32 mm
جنس بدنه پلاستیک مقاوم حرارت، رنگ مشکی
ترمینال Solder Lug – لحیمی
ولتاژ متداول تا 250VAC (وابسته به استاندارد تولید و فیوز)
فروشنده فروشگاه عصرتولز با ارسال سریع

🔍 مقایسه با محصولات مشابه

  • در برابر جا فیوزی کشویی روی برد (PCB 5×20): مدل‌های PCB قیمت پایین‌تری دارند اما برای تعویض فیوز معمولاً باید دستگاه باز شود. جا فیوزی روپنلی پیچی مدل 5X20 تعویض را از بیرون و در چند ثانیه ممکن می‌کند.

  • در برابر هولدر 6×30: اگر جریان‌های بالاتر می‌خواهید، سایز 6×30 مناسب‌تر است اما بزرگ‌تر بوده و جای بیشتری روی پنل می‌گیرد. برای دستگاه‌های رومیزی و خانگی کوچک، 5×20 رایج‌تر و جمع‌وجورتر است.

  • در برابر هولدر این‌لاین (In‑Line): نوع این‌لاین روی کابل قرار می‌گیرد و برای کابل‌کشی بیرونی مناسب است؛ اما برای پنل‌های تمیز و سرویس سریع، نوع روپنلی پیچی بهترین تجربه را می‌دهد.

جا فیوزی روپنلی پیچی مدل 5X20

جا فیوزی روپنلی پیچی مدل 5X20


🛒 قیمت و خرید از عصرتولز

برای خرید جا فیوزی روپنلی پیچی مدل 5X20 با ضمانت اصالت، موجودی به‌روز و ارسال سریع از عصرتولز اقدام کنید. با توجه به نوسانات بازار، قیمت روز به‌صورت لحظه‌ای در صفحه محصول اعلام می‌شود. اگر در انتخاب آمپر مناسب فیوز، نوع تندکار/کندکار یا روش نصب سؤال دارید، تیم فنی عصرتولز کنار شماست تا بهترین و ایمن‌ترین انتخاب را انجام دهید.


💬 سوالات متداول (FAQ)

1) آیا این هولدر با فیوز 6×30 هم سازگار است؟
خیر؛ فقط برای فیوز استاندارد 5×20 میلی‌متری طراحی شده است.

2) قطر سوراخ لازم برای نصب چقدر است؟
برای نصب، سوراخ 12 میلی‌متری روی پنل نیاز دارید (بدنه رزوه M12×0.75).

3) آیا فیوز داخل بسته وجود دارد؟
خیر؛ برای انعطاف در انتخاب جریان، فیوز جداگانه تهیه می‌شود.

4) حداکثر ولتاژ و جریان چقدر است؟
به استاندارد سری تولید و آمپر فیوز بستگی دارد. به‌طور متداول برای خطوط تا 250VAC با انتخاب صحیح فیوز استفاده می‌شود.

5) ضدآب است؟
خیر؛ این مدل آب‌بندی IP ندارد. برای محیط‌های مرطوب باید از مدل‌های آب‌بند یا محفظه‌ی مناسب استفاده کنید.

وزن 5 گرم
گارانتی محصولات فاقد گارانتی شرکتی که از فروشگاه عصرتولز تهیه می‌شوند، فقط از نظر سلامت و اصالت فیزیکی کالا در زمان تحویل، شامل ضمانت هستند. این ضمانت شامل تطابق سلامت و ظاهر اولیه محصول با اطلاعات ثبت‌شده در سایت و حفظ بسته‌بندی اصلی است. محصولاتی که دارای گارانتی «اصالت و سلامت فیزیکی کالا» هستند، مشمول شرایط مرجوعی ۷ روزه می‌شوند؛ یعنی در صورت حفظ بسته‌بندی و شرایط اولیه کالا، امکان بازگشت محصول تا ۷ روز پس از خرید وجود دارد.

محصولات فاقد گارانتی شرکتی که از فروشگاه عصرتولز تهیه می‌شوند، تنها از نظر سلامت و اصالت فیزیکی در زمان تحویل دارای ضمانت هستند. این ضمانت، شامل تطابق سلامت و ظاهر اولیه محصول با اطلاعات سایت است، به شرط آنکه بسته‌بندی و شرایط اولیه کالا حفظ شده باشد. محصولات دارای گارانتی "اصالت و سلامت فیزیکی کالا" نیز مشمول شرایط مرجوعی ۷ روزه هستند؛ یعنی اگر کالا طبق شرایط و با بسته‌بندی اصلی بازگردانده شود، امکان بازگشت تا ۷ روز پس از خرید وجود دارد.
تعداد

1 عدد

,

20 عدد

,

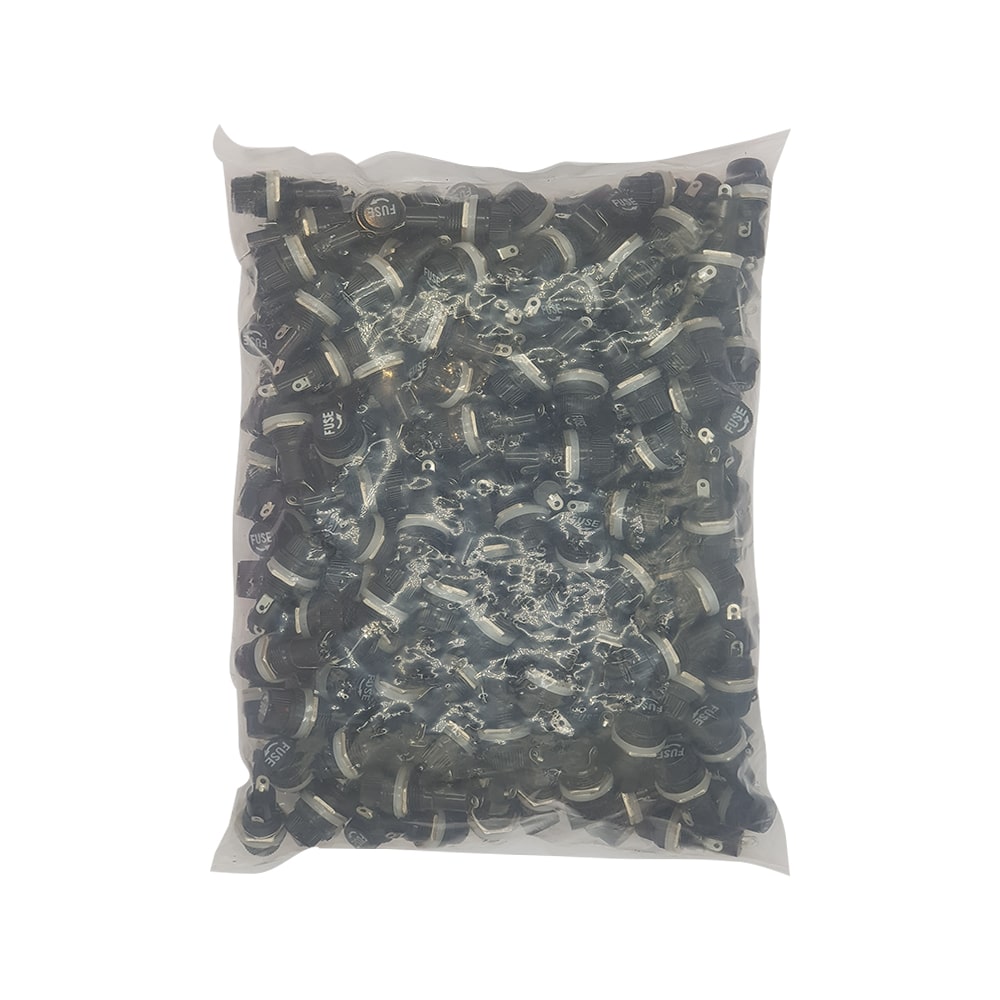

200 عدد
