📡 کانکتور روبردی مدل 15mm SMA-KWE-F

English name: SMA‑KWE‑F Right‑Angle PCB‑Mount SMA Female Jack, 50 Ω, gold‑plated brass, PTFE dielectric, 1/4‑36 UNEF thread, ~15 mm height, DC–6 GHz (typ.).

کانکتور روبردی مدل 15mm SMA-KWE-F یک کانکتور SMA مادگی راست‌زاویه‌ای مخصوص نصب روی برد است که اتصال مطمئن آنتن، مدول‌های RF و تجهیزات مخابراتی را با کمترین تلفات تضمین می‌کند. این کانکتور با امپدانس 50 اهم، بدنه‌ی آبکاری طلا و دی‌الکتریک PTFE انتخابی حرفه‌ای برای پروژه‌های Wi‑Fi 2.4/5 GHz، GSM/4G، GPS، LoRa، NRF و ESP32 به‌حساب می‌آید. ارتفاع تقریبی ۱۵ میلی‌متری از سطح برد، دسترسی راحت برای بستن فیش SMA و مدیریت کابل را فراهم می‌کند.

کانکتور روبردی مدل 15mm SMA-KWE-F

✨ مزایا و نقاط قوت

• راست‌زاویه‌ای و کم‌جا: خروجی فیش موازی برد قرار می‌گیرد؛ ایده‌آل برای جعبه‌های باریک و پنل‌های لبه‌دار.

• تطابق امپدانس 50 Ω: مناسب خطوط میکرو‌استریپ/استریپ‌لاین 50 اهم و انتقال پایدار RF.

• رسانایی و دوام عالی: بدنه و کنتاکت برنج آبکاری طلا برای تلفات کمتر، مقاومت خوردگی و اتصال پایدار.

• دی‌الکتریک PTFE: پایداری حرارتی و دی‌الکتریک عالی در فرکانس‌های GHz.

• رزوه استاندارد 1/4‑36 UNEF: سازگار با همه‌ی فیش‌های SMA استاندارد (نه RP‑SMA).

• نصب THT محکم: دو پایه زمین + پین سیگنال، لحیم‌کاری مطمئن و تحمل مکانیکی بهتر نسبت به انواع SMD.

📦 اقلام همراه محصول

• یک عدد کانکتور روبردی مدل 15mm SMA-KWE-F

توجه: پیچ/مهره همراه ندارد (نیازی نیست)، کابل آنتن و آنتن جداگانه تهیه می‌شود.

کانکتور روبردی مدل 15mm SMA-KWE-F

👀 مشخصات ظاهری

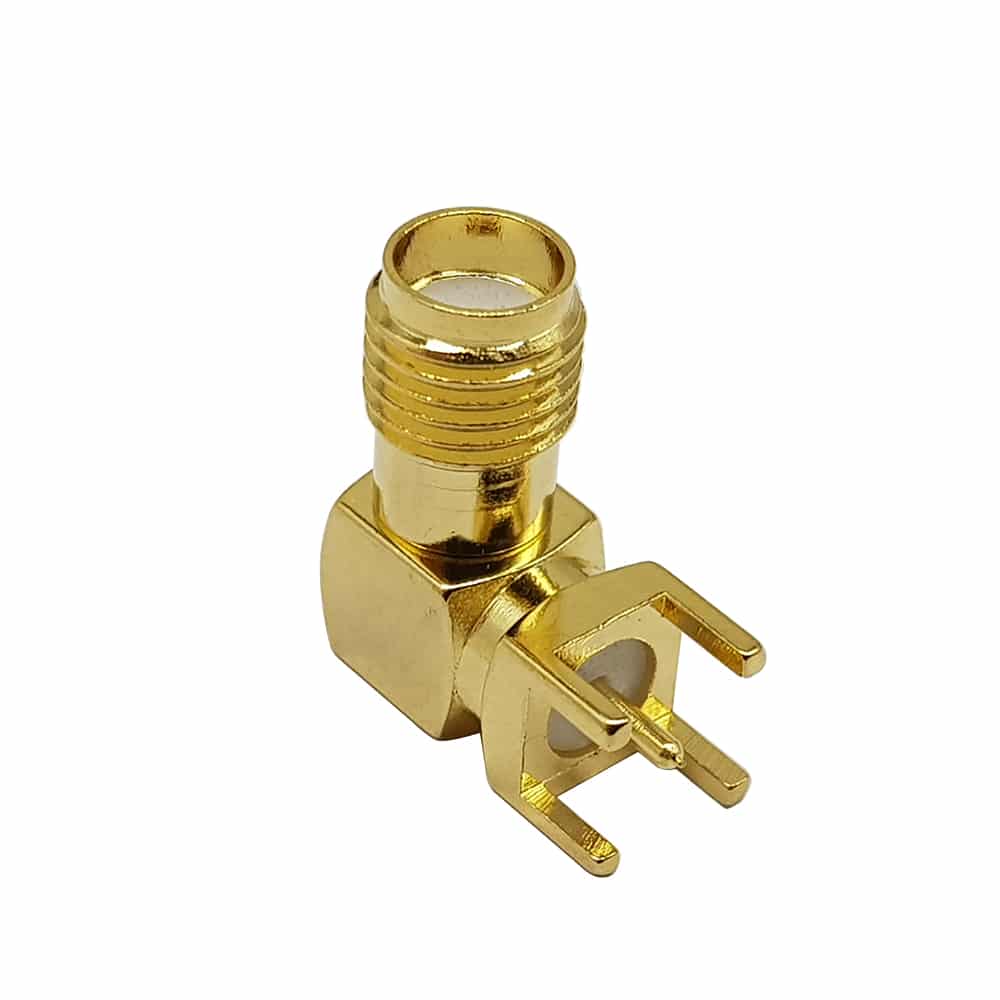

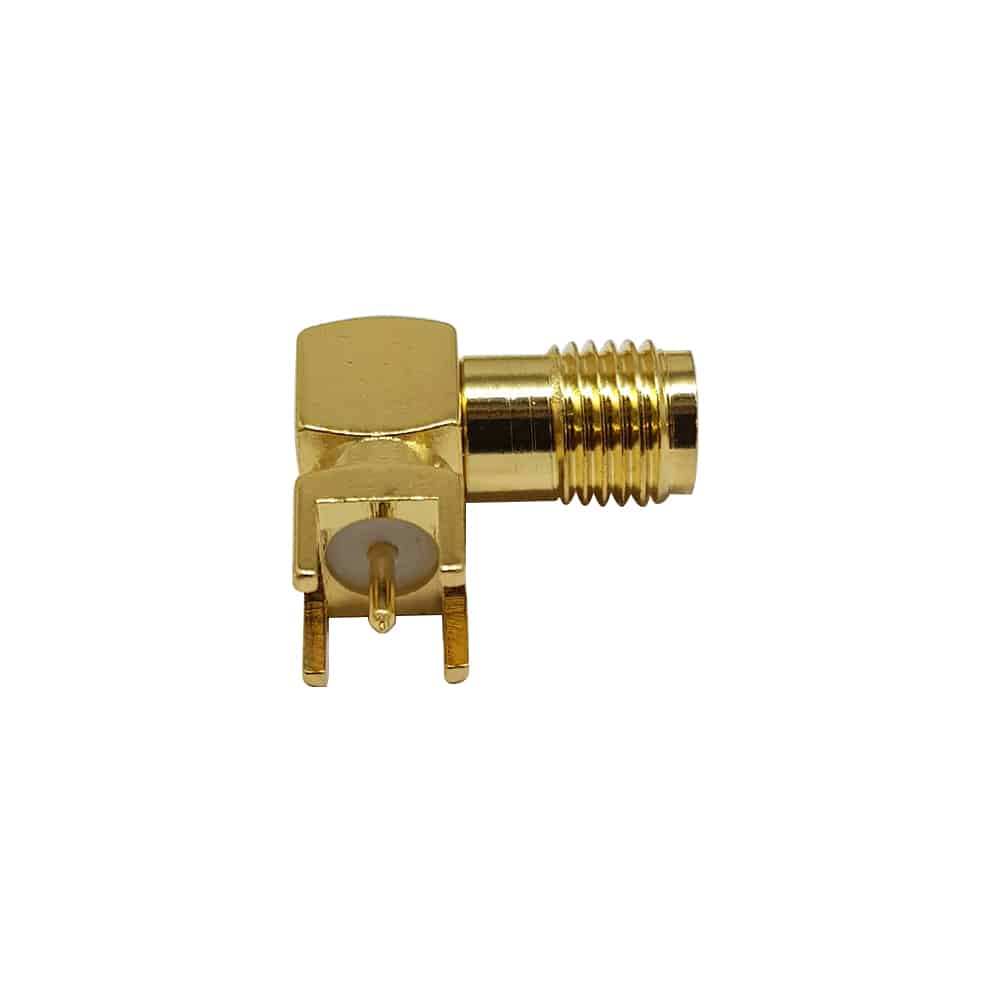

بدنه‌ی طلایی‌رنگ این کانکتور جلوه‌ای حرفه‌ای به برد می‌دهد. زانو ۹۰ درجه باعث می‌شود خروجی در امتداد لبه‌ی PCB قرار گیرد تا به‌راحتی از کنار باکس خارج شود. دو شاخه‌ی زمین مثل گیره، پس از لحیم‌کاری کانکتور را محکم نگه می‌دارند و پین مرکزی کوتاه و مستقیم، مسیر RF را کوتاه و کم‌تلف می‌کند. عایق سفید PTFE در دهانه‌ی کانکتور دیده می‌شود که ثبات الکتریکی را تضمین می‌کند.

⚙️ مشخصات فنی

• استاندارد رابط: SMA Female (Jack) – رزوه 1/4‑36 UNEF

• نوع نصب روی برد: Through‑Hole، راست‌زاویه‌ای (RA)

• امپدانس نامی: 50 Ω

• رِنج فرکانس مرسوم: DC تا 6 GHz (بسته به سری تولیدی؛ برای 2.4/5 GHz کاملاً مناسب)

• VSWR مرسوم: ≤1.3 @ 3 GHz / ≤1.5 @ 6 GHz (وابسته به PCB و سری تولید)

• جنس بدنه/کنتاکت: برنج آبکاری طلا

• دی‌الکتریک: PTFE

• ارتفاع از سطح برد: ≈15 mm

• دمای کاری متعارف: ‑40 تا +85 °C

• کاربردها: آنتن ماژول‌های Wi‑Fi/BT، GSM/4G، GPS، LoRa، لینک‌های RF آزمایشگاهی، ابزار اندازه‌گیری

🧩 نکات طراحی و نصب RF

• مسیر میکرو‌استریپ 50 Ω را تا حد امکان کوتاه و مستقیم به پین مرکزی متصل کنید.

• اطراف کانکتور را با ویاهای زمین (via stitching) احاطه کنید تا برگشت جریان RF بهینه شود.

• از تغییر ناگهانی عرض ترک در ناحیه‌ی لانچ خودداری کنید و برای عبور از لایه‌ها از ویا انتقالی کم‌تلفات استفاده کنید.

• پس از لحیم، نقطه‌ی اتصال را با الکل ایزوپروپیل تمیز کنید تا تلفات دی‌الکتریک کاهش یابد.

🛒 قیمت و خرید از عصرتولز

برای خرید کانکتور روبردی مدل 15mm SMA-KWE-F از عصرتولز، قیمت‌ها به‌روز نمایش داده می‌شود. به‌دلیل نوسانات بازار از درج عدد در متن خودداری می‌کنیم. امکان سفارش تکی برای ساخت نمونه و عمده برای تولید انبوه فراهم است. در صورت نیاز به آنتن SMA، پچ‌کورد RG‑178/RG‑316 یا مبدل‌های u.FL به SMA، هنگام ثبت سفارش با پشتیبانی عصرتولز هماهنگ کنید.

📊 جدول مشخصات

🔄 مقایسه با محصولات مشابه

• SMA مستقیم (Vertical/Straight): خروجی عمود بر برد است و برای عبور از سقف باکس مناسب‌تر؛ اما در محفظه‌های باریک ممکن است مزاحمت ایجاد کند. SMA‑KWE‑F با خروجی افقی برای لبه‌ی PCB بهینه است.

• RP‑SMA Female: از نظر ظاهری مشابه است ولی پلاریته پین برعکس است و با فیش‌های SMA استاندارد جفت نمی‌شود. اگر آنتن‌های خانگی Wi‑Fi (اغلب RP‑SMA) را هدف گرفته‌اید، نوع RP‑SMA تهیه کنید.

• کانکتور u.FL/IPX: بسیار کوچک و ارزان اما برای اتصال و جداکردن‌های پرتکرار مناسب نیست و تلفات بالاتری دارد؛ SMA دوام مکانیکی و کیفیت RF بهتری ارائه می‌دهد.

❓ FAQ (سوالات متداول)

این مدل SMA نری است یا مادگی؟
مادگی (Jack) است؛ داخل دهانه، سوکت دارد و با فیش SMA نری جفت می‌شود.

آیا با RP‑SMA سازگار است؟
خیر، RP‑SMA پلاریته‌ی متفاوتی دارد. برای آنتن‌های RP‑SMA باید کانکتور RP‑SMA تهیه کنید.

تا چه فرکانسی استفاده شود؟
برای پروژه‌های 2.4/5 GHz کاملاً مناسب است. بسیاری از سری‌ها تا 6 GHz عملکرد خوبی دارند؛ کیفیت PCB و لانچ روی VSWR موثر است.

این کانکتور برای کابل هم مناسب است؟
خیر، نوع حاضر روبردی است. اگر می‌خواهید به کابل RG‑316/RG‑174 پرس کنید، از SMA Crimp/Crimp مخصوص کابل استفاده کنید.

چطور بهترین تطابق 50 اهم را بگیرم؟
عرض ترک را طبق لایه‌بندی برد محاسبه کنید، زمین پیوسته داشته باشید و اطراف لانچ را با ویاهای زمین ببندید.
