تک سوئیچ مدل 6x6x9 4PIN SMD یک کلید لمسی لحظه‌ای SMD با ابعاد استاندارد ۶×۶ میلی‌متر، ارتفاع شفت ۹ میلی‌متر و چهار پین برای نصب پایدار روی PCB است. English name: 6×6×9 mm Vertical SMD Tactile Switch, 4‑Pin, Momentary (NO) – مناسب برای دکمه‌های ریست/بوت، منو و ورودی‌های کاربری در انواع پروژه‌های الکترونیکی.

تک سوئیچ مدل 6x6x9 4PIN SMD

✨ چرا «تک سوئیچ مدل 6x6x9 4PIN SMD»؟

• شفت ۹ میلی‌متری: وقتی پنل دستگاه کمی از برد فاصله دارد، این ارتفاع دسترسی و لمس راحت‌تری می‌دهد.

• چهار پین SMD: دو جفت پایه موازی برای اتصال الکتریکی مطمئن و استحکام مکانیکی بیشتر در برابر فشارهای مکرر.

• استاندارد 6×6: سازگاری عالی با قالب‌های رایج CAD و کتابخانه‌های PCB؛ جایگزین مستقیم بسیاری از Tact Switch ها.

• کلیکِ واضح و سوئیچینگ سریع: فیدبک لمسی دلنشین با نویز جهشی کم، ایده‌آل برای ورودی‌های پرتکرار.

• سازگار با 3.3/5V: مناسب Arduino، ESP32/ESP8266، رزبری‌پای، ماژول‌ها و بردهای سفارشی.

• قیمت اقتصادی و موجودی دائمی در عصرتولز با ارسال سریع.

⚙️ مشخصات فنی (Technical Specs)

• نوع عملکرد: لحظه‌ای (Momentary) – معمولاً NO، در حالت عادی باز و با فشردن وصل.

• ابعاد بدنه: 6×6 mm | ارتفاع شفت: 9 mm.

• تعداد پین: 4PIN SMD (گال‌وینگ).

• ولتاژ/جریان نامی پیشنهادی: تا 12 VDC / 50 mA (برای ورودی‌های منطقی 3.3/5V ایده‌آل).

• مقاومت تماس: < 100 mΩ (Typ).

• مقاومت عایقی: > 100 MΩ @100 VDC.

• استقامت دی‌الکتریک: حدود 250 VAC / 1 min.

• نیروی عمل‌کرد (Operating Force): حدود 130–200 gf با کلیک محسوس.

• کورس حرکت: ≈ 0.25 ± 0.1 mm.

• طول عمر مکانیکی: 100k تا 1M بار فشردن (بسته به شرایط).

• دمای کاری: ‑20…+70 °C.

• نصب: SMD، مناسب مونتاژ ریفلو و خطوط Pick & Place.

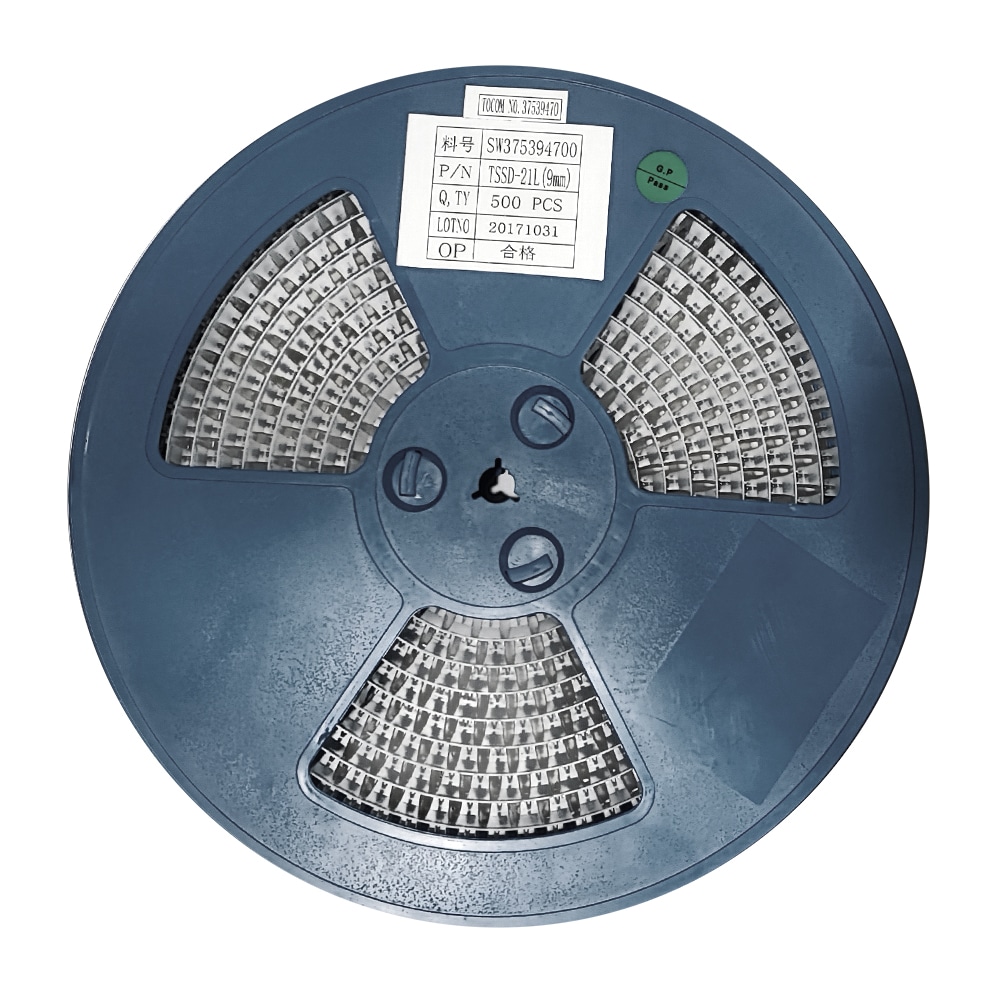

• بسته‌بندی عمده: Tape & Reel.

تک سوئیچ مدل 6x6x9 4PIN SMD

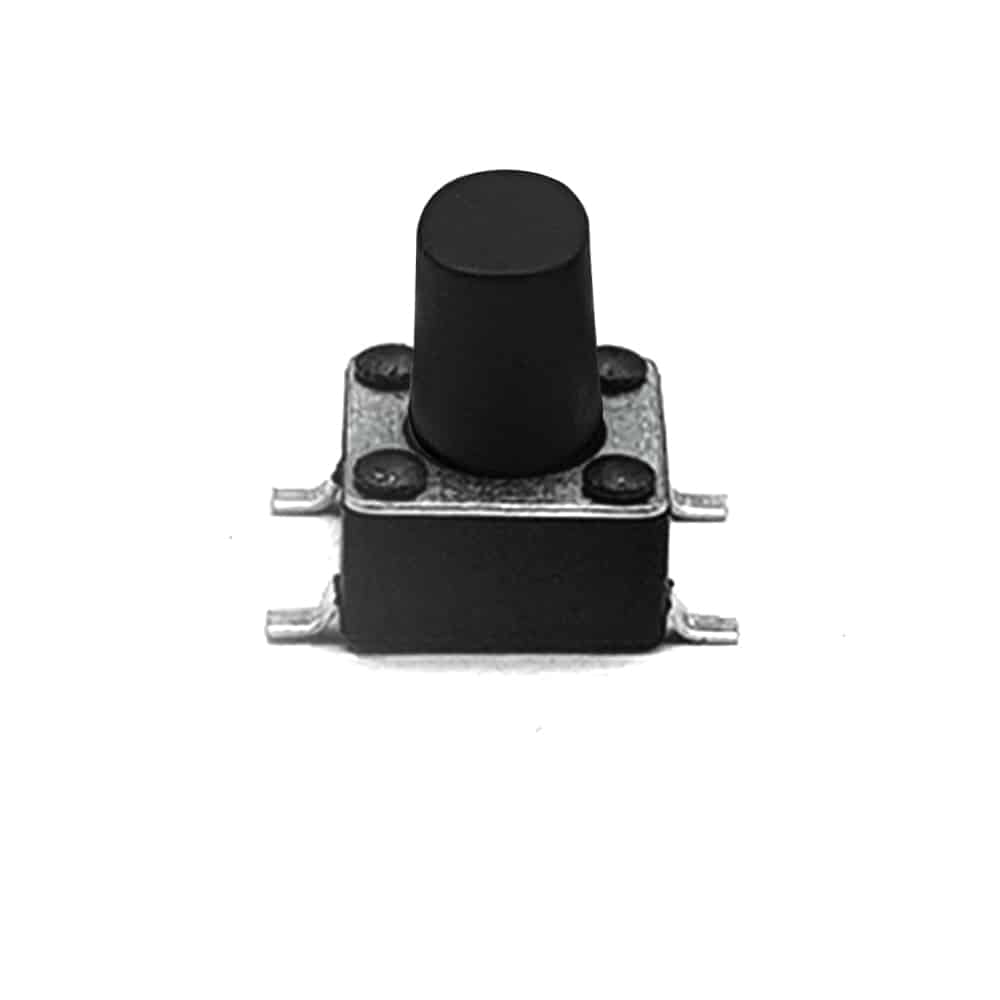

🧱 مشخصات ظاهری

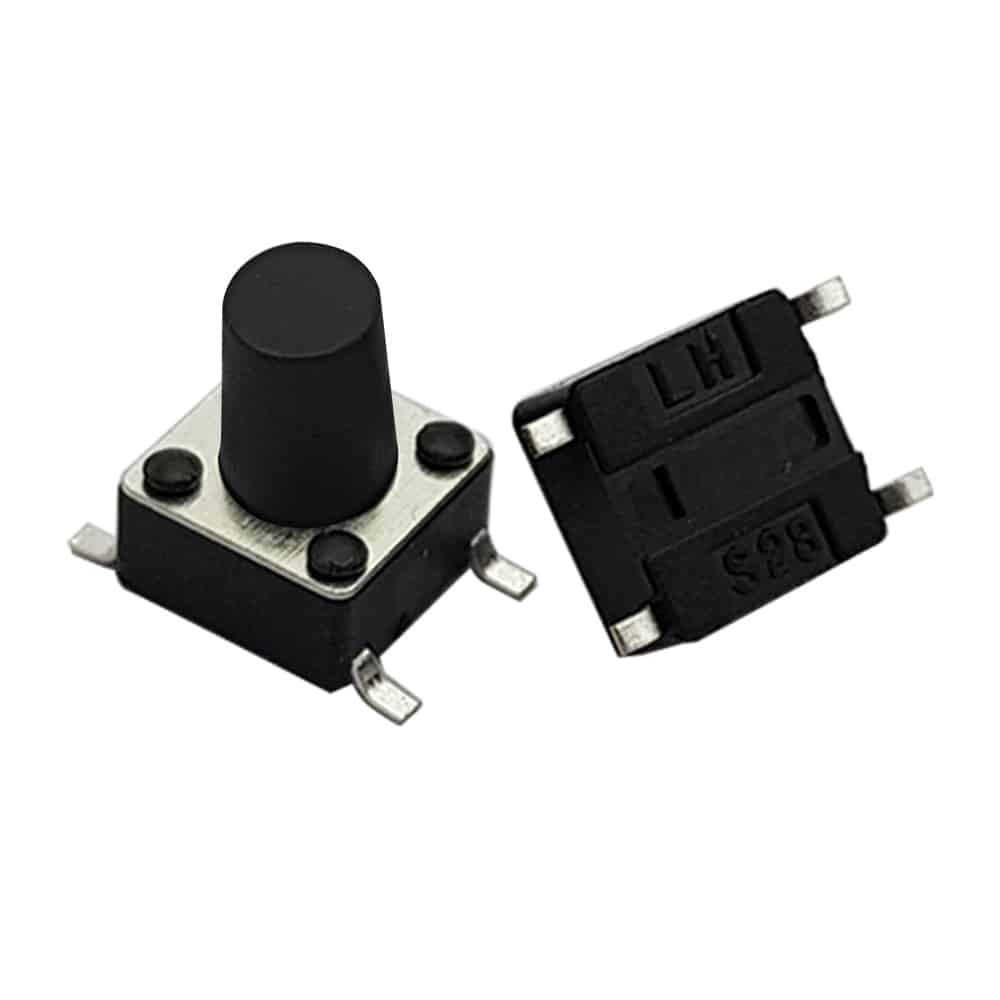

بدنه مشکی با قاب فلزی پایداری خوبی ایجاد می‌کند. شفت استوانه‌ای ۹ میلی‌متری لمس راحتی دارد و چهار پایه‌ی گال‌وینگ در چهار گوشه، پخش نیرو و چسبندگی لحیم را بهتر می‌کنند. ظاهر مینیمال، برای پنل‌های ساده و حرفه‌ای مناسب است.

🧩 نکات کاربردی و طراحی

• برای ورودی میکروکنترلر از Pull‑up/Pull‑down (۱۰–۱۰۰ کیلو‌اهم) و دیبانس سخت‌افزاری (مثلاً ۱۰kΩ + ۱۰۰nF) یا نرم‌افزاری استفاده کنید.

• اگر قاب دستگاه ضخیم است، می‌توانید روی شفت کلاهک (Cap) نصب کنید تا سطح تماس بزرگ‌تر شود.

• در PCB، پدها را کمی بزرگ‌تر بگیرید تا در برابر ضربه‌های طولانی‌مدت لق نشود.

🎁 اقلام همراه محصول

• تک سوئیچ مدل 6x6x9 4PIN SMD – فروش به‌صورت تکی؛ در سفارش‌های عمده روی Tape & Reel ارسال می‌شود.

🛒 قیمت و خرید از عصرتولز

قیمت تک سوئیچ مدل 6x6x9 4PIN SMD به‌صورت روزانه در صفحه محصول عصرتولز به‌روز می‌شود. برای خرید تکی یا عمده، هماهنگی زمان تحویل و مشاوره انتخاب بین ارتفاع‌های ۵، ۷، ۹ و ۱۰ میلی‌متر با تیم فنی ما در تماس باشید. ارسال سریع، تضمین اصالت و امکان مرجوع طبق قوانین فروشگاه برقرار است.

🆚 مقایسه با محصولات مشابه

• 6×6×10 4PIN SMD: شفت بلندتر (۱۰ mm) برای پنل‌های عمیق‌تر؛ اما اگر فضای داخلی محدود است، ۹ mm تعادل بهتری بین دسترسی و ارتفاع می‌دهد.

• 6×6×5 (2PIN/4PIN) SMD: نسخه‌های کوتاه برای قاب‌های نزدیک به برد مناسب‌اند؛ ولی لمس آن‌ها در پنل‌های ضخیم سخت‌تر است.

• نسخه‌های THT: استحکام مکانیکی خوبی دارند اما پشت‌برد را اشغال می‌کنند؛ SMD برای تولید انبوه و بردهای چندلایه برتری دارد.

تک سوئیچ مدل 6x6x9 4PIN SMD

📐 جدول مشخصات

❓ FAQ

این مدل NO است یا NC؟
به‌صورت پیش‌فرض NO است؛ با فشردن وصل و با رها کردن قطع می‌شود.

پایه‌های ۴گانه چه مزیتی دارند؟
دو جفت پایه موازی‌اند؛ اتصال مطمئن‌تر و پایداری مکانیکی بالاتر نسبت به 2PIN ایجاد می‌کنند.

می‌توان با ۳.۳ ولت استفاده کرد؟
بله؛ این سوئیچ برای ورودی‌های منطقی ۳.۳/۵ ولت ایده‌آل است. تنها جریان عبوری را پایین نگه دارید.

چطور نویز جهشی (Bounce) را کم کنم؟
از دیبانس نرم‌افزاری یا مدار RC ساده (۱۰kΩ + ۱۰۰nF) استفاده کنید.

برای پنل برجسته چه ارتفاعی مناسب است؟
اگر فاصله پنل تا برد متوسط است، ۹ mm عالی است؛ برای فاصله بیشتر به ۱۰ mm فکر کنید.
