تک سوئیچ مدل 12x12x10 4PIN SMD

Tact Switch 12×12×10 mm, 4-Pin, SMD, momentary push button – این نام انگلیسی دقیقِ «تک سوئیچ مدل 12x12x10 4PIN SMD» است و تمام مشخصات اصلی آن‌ را در یک جمله نشان می‌دهد. «تک سوئیچ مدل 12x12x10 4PIN SMD» یک کلید لحظه‌ای سطح‌نصب (Surface Mount) با ابعاد استاندارد 12×12 میلی‌متر و ارتفاع 10 میلی‌متر است که برای انواع بردهای الکترونیکی، آردوینو، رزبری‌پای، لوازم خانگی و تجهیزات صنعتی سبک به‌کار می‌رود. اگر به دنبال سوئیچی قابل‌اعتماد، خوش‌لحیم و اقتصادی هستید، تک سوئیچ مدل 12x12x10 4PIN SMD در فروشگاه عصرتولز همان انتخاب مطمئن شماست.

تک سوئیچ مدل 12x12x10 4PIN SMD

⭐ کاربردها و مزایا

• مناسب برای پنل‌های کاربری، بردهای کنترلی و پروژه‌های DIY

• لحظه‌ای (Momentary / Normally Open)؛ فقط هنگام فشردن وصل می‌شود

• SMD واقعی: اشغال فضای کمتر، مونتاژ سریع‌تر و سازگار با ریفلو

• دسترس‌پذیر با نیروی فشاری متداول 160–260 گرم‌نیرو (بسته به سری تولید) برای کلیک نرم و مطمئن

• دوام مناسب برای تولیدات نیمه‌حرفه‌ای و صنعتی سبک (عمر کاری معمول: ۱۰۰هزار تا ۳۰۰هزار بار)

🔎 مشخصات ظاهری

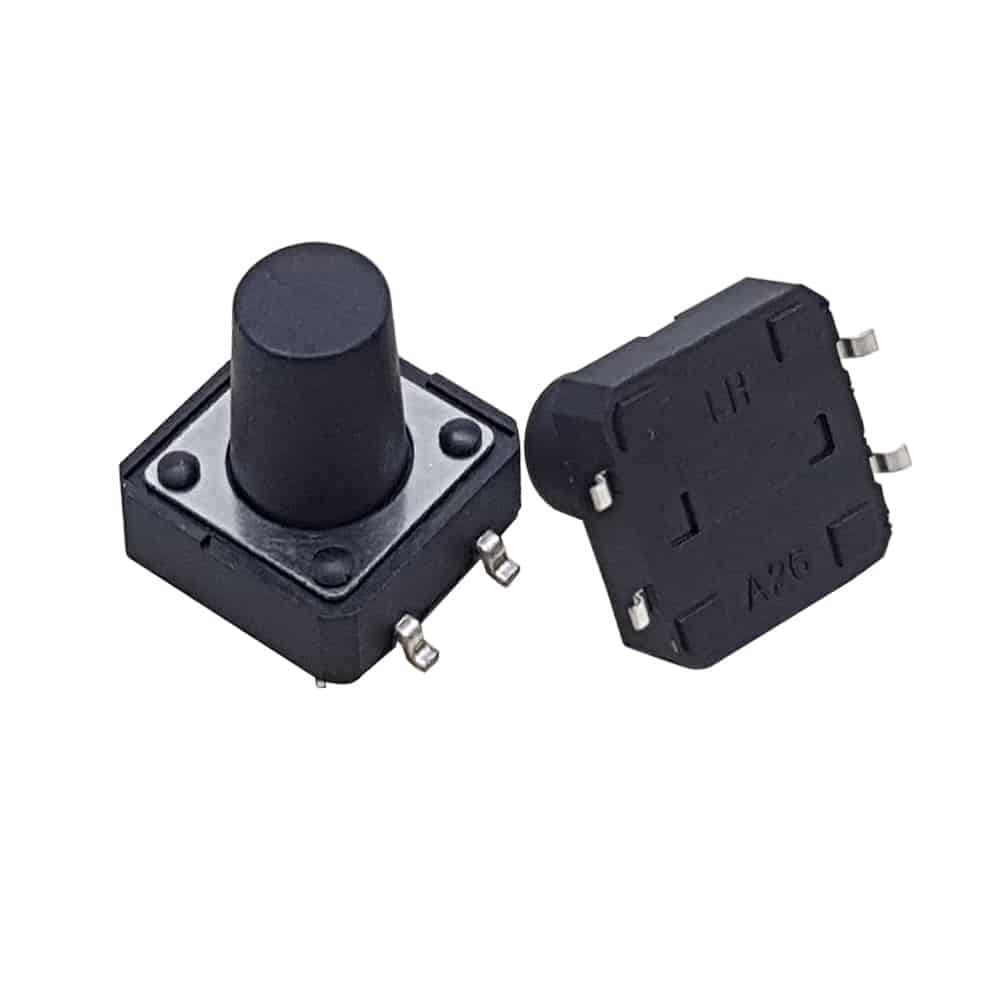

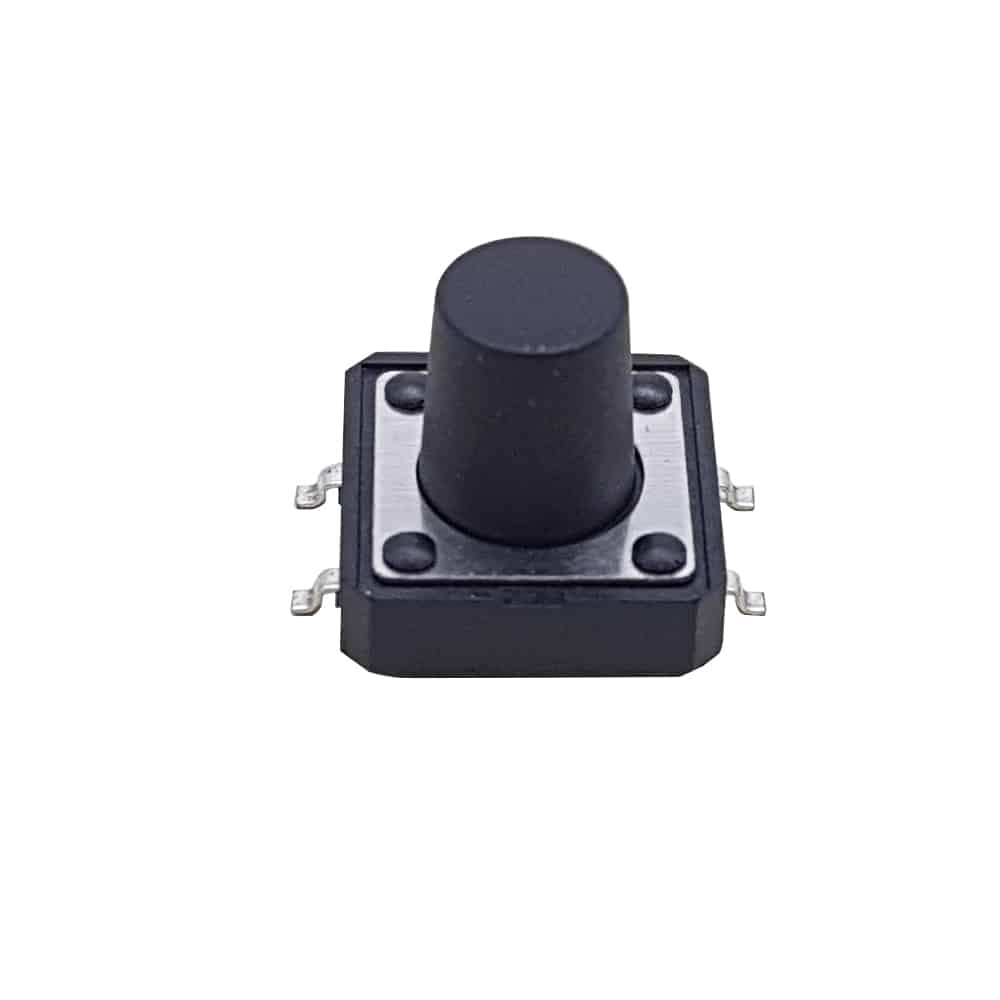

بدنه‌ی مربع 12×12 میلی‌متری با چهار گوشه تقویت‌شده، کلاهک استوانه‌ای مشکی با ارتفاع 10 میلی‌متر برای دسترسی راحت‌تر از روی قاب یا صفحه، چهار پایه‌ی SMD در اطراف جهت توزیع یکنواخت نیرو و استحکام لحیم. رنگ بدنه مشکی و صفحه‌ی نگه‌دارنده فلزی نقره‌ای است تا همخوانی خوبی با اکثر طراحی‌های پنل داشته باشد.

تک سوئیچ مدل 12x12x10 4PIN SMD

🛠️ مشخصات فنی (Technical)

• نوع کلید: لحظه‌ای (Momentary), Normally Open

• ابعاد بدنه: 12×12 میلی‌متر

• ارتفاع پیستون: 10 میلی‌متر

• تعداد پایه‌ها: 4PIN SMD

• رِیتینگ رایج تماس: 12V DC / 50mA (کاربردهای سیگنال و کنترلی)

• مقاومت تماس (typ.): ≤ 100 mΩ

• مقاومت عایقی (typ.): ≥ 100 MΩ @ 100V DC

• استقامت دی‌الکتریک: ~ 250V AC / 1 دقیقه

• کورس حرکتی: حدود 0.25–0.5 mm

• نیروی فشاری متداول: 160–260 gf (مدل‌های متفاوت ممکن است اندکی تفاوت داشته باشند)

• بازه دما: -20 تا +70°C

• نوع نصب: SMD (سازگار با هویه و ریفلو)

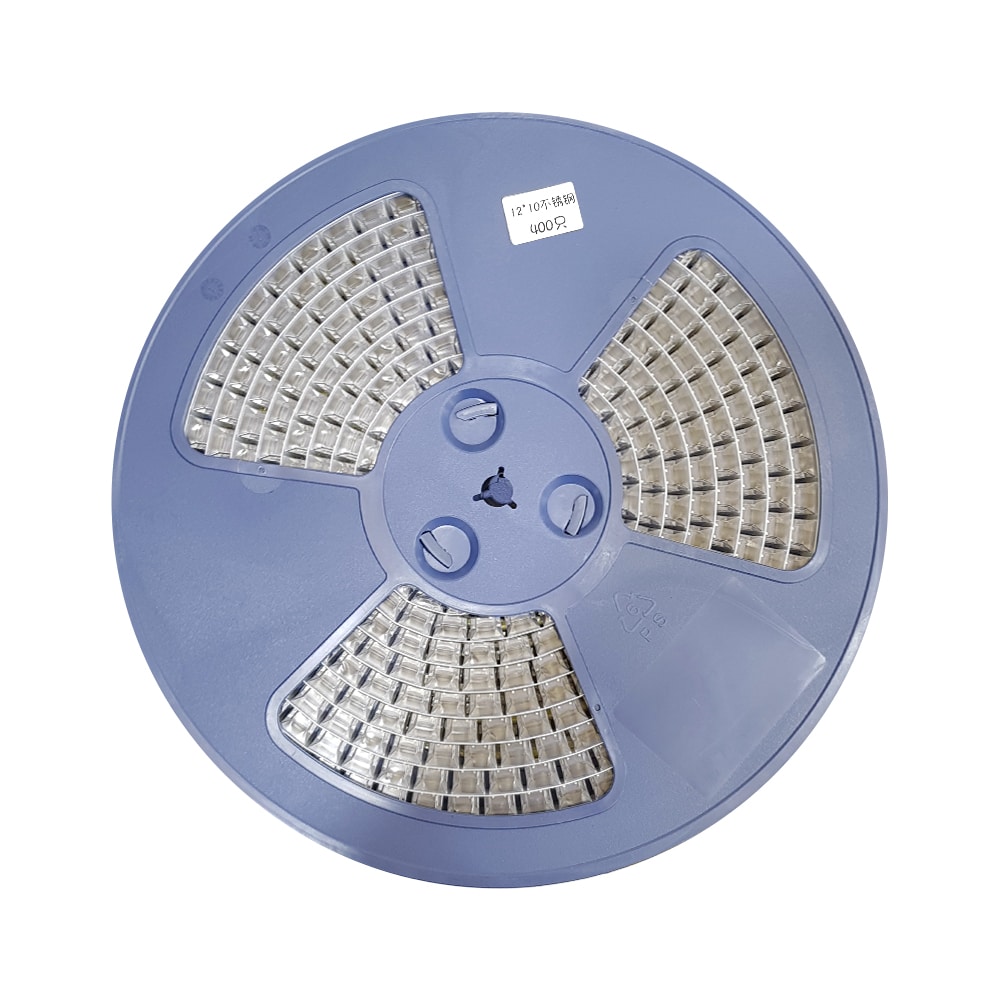

• پکیجینگ معمول: Tape & Reel / Cut-Tape

نکته مونتاژ: برای لحیم‌کاری دستی از هویه 300–350°C با نوک ظریف و فلاکس مناسب استفاده کنید. در ریفلو، قله‌ی دما حدود 235–245°C رایج است (متناسب با خمیر قلع تنظیم شود).

تک سوئیچ مدل 12x12x10 4PIN SMD

📦 اقلام همراه محصول (بسته‌بندی) – H3

• تک سوئیچ مدل 12x12x10 4PIN SMD به‌صورت تکی یا کات‌تیپ (برش‌خورده از رول) عرضه می‌شود.

• لوازم جانبی اضافه‌ای ندارد؛ آماده‌ی مونتاژ روی برد است.

🧪 چرا این مدل را انتخاب کنیم؟

• ارتفاع 10 میلی‌متر برای پنل‌هایی که نیاز به بیرون‌زدگی مناسب دارند تا کاربر به‌راحتی کلید را لمس کند.

• چهارپایه SMD باعث پایداری مکانیکی بالاتر روی PCB می‌شود.

• قیمت اقتصادی با کیفیت مطمئن برای تولیدات سری‌کوچک تا متوسط.

• سازگاری عالی با آردوینو، STM32، ESP32، AVR و سایر پلتفرم‌ها.

📊 جدول مشخصات

⚖️ مقایسه با محصولات مشابه

• 12x12x12 4PIN SMD: همان عرض و طول، اما ارتفاع 12mm؛ برای پنل‌های ضخیم‌تر و دسترسی بیشتر مناسب است.

• 6x6x10 4PIN SMD: ابعاد کوچک‌تر (6×6mm) با ارتفاع مشابه 10mm؛ وقتی فضای PCB محدود است ولی نیاز به بیرون‌زدگی دکمه دارید.

• 6x6x6 4PIN SMD: هم کوچک‌تر و هم ارتفاع کمتر؛ برای طراحی‌های Low-Profile.

اگر فضای پنل عادی است و لمس راحت می‌خواهید، تک سوئیچ مدل 12x12x10 4PIN SMD توازن خوبی بین اندازه، ارتفاع و کاربری ارائه می‌دهد.

💳 قیمت و خرید از عصرتولز

برای خرید تک سوئیچ مدل 12x12x10 4PIN SMD با گارانتی اصالت و قیمت به‌روز، همین حالا از فروشگاه عصرتولز اقدام کنید. با ثبت سفارش آنلاین، ارسال سریع به سراسر کشور و پشتیبانی فنی دریافت می‌کنید. اگر برای انتخاب بین ارتفاع‌های 10 یا 12 میلی‌متر تردید دارید، تیم فنی عصرتولز شما را راهنمایی می‌کند تا بهترین گزینه را مطابق با طراحی پنل و ضخامت قاب انتخاب کنید.

تک سوئیچ مدل 12x12x10 4PIN SMD

❓ FAQ (سؤالات متداول)

آیا این سوئیچ لحیم‌کاری با هویه را تحمل می‌کند؟
بله، پایه‌های SMD آن برای لحیم‌کاری دستی با هویه و همین‌طور ریفلو مناسب‌اند؛ فقط از فلاکس مناسب و دمای کنترل‌شده استفاده کنید.

آیا کلید حالت قفل‌شونده دارد؟
خیر؛ لحظه‌ای است و پس از رها کردن به حالت خاموش برمی‌گردد.

برای ولتاژهای بالاتر از 12 ولت مناسب است؟
کاربرد این سوئیچ سیگنال/کنترلی است (12V/50mA رایج). برای سوییچینگ توان، از رله یا کلیدهای توان استفاده کنید.

طول عمر در پروژه‌های پرکلیک چقدر است؟
بسته به نیرو و شرایط کار، بین ۱۰۰هزار تا ۳۰۰هزار بار معمول است. برای عمر بیشتر، از نیروی فشاری استاندارد و عدم ضربه‌ی شدید استفاده کنید.
