تک سوئیچ مدل 12x12x5 4PIN SMD

English name: Tactile Switch 12×12×5 mm, 4‑Pin, SMD, Momentary (SPST‑NO) — compact footprint with 5 mm actuator height for surface‑mount designs.

🎯 معرفی کوتاه

تک سوئیچ مدل 12x12x5 4PIN SMD یک کلید فشاری لحظه‌ای (Momentary) با ابعاد بدنه 12×12 میلی‌متر و ارتفاع فشاری 5 میلی‌متر است که با چهار پایه SMD روی برد لحیم می‌شود. این سوییچ برای پروژه‌های الکترونیکی، کنترلرها، بردهای آموزشی، تجهیزات IoT و هر جایی که به یک ورودی فشاری کوچک، قابل‌اعتماد و ارزان نیاز دارید ایده‌آل است. در فروشگاه عصرتولز این مدل با کیفیت صنعتی و آماده استفاده در تولید انبوه عرضه می‌شود.

تک سوئیچ مدل 12x12x5 4PIN SMD

🧩 کاربردها

• دکمه ریست یا تنظیمات روی بردهای میکروکنترلری (Arduino، ESP32، STM32 و …)

• کنترل منو در تجهیزات قابل‌حمل و ابزارهای اندازه‌گیری

• پنل‌های کاربری لوازم خانگی و تجهیزات اداری

• کیت‌های آموزشی و نمونه‌سازی سریع

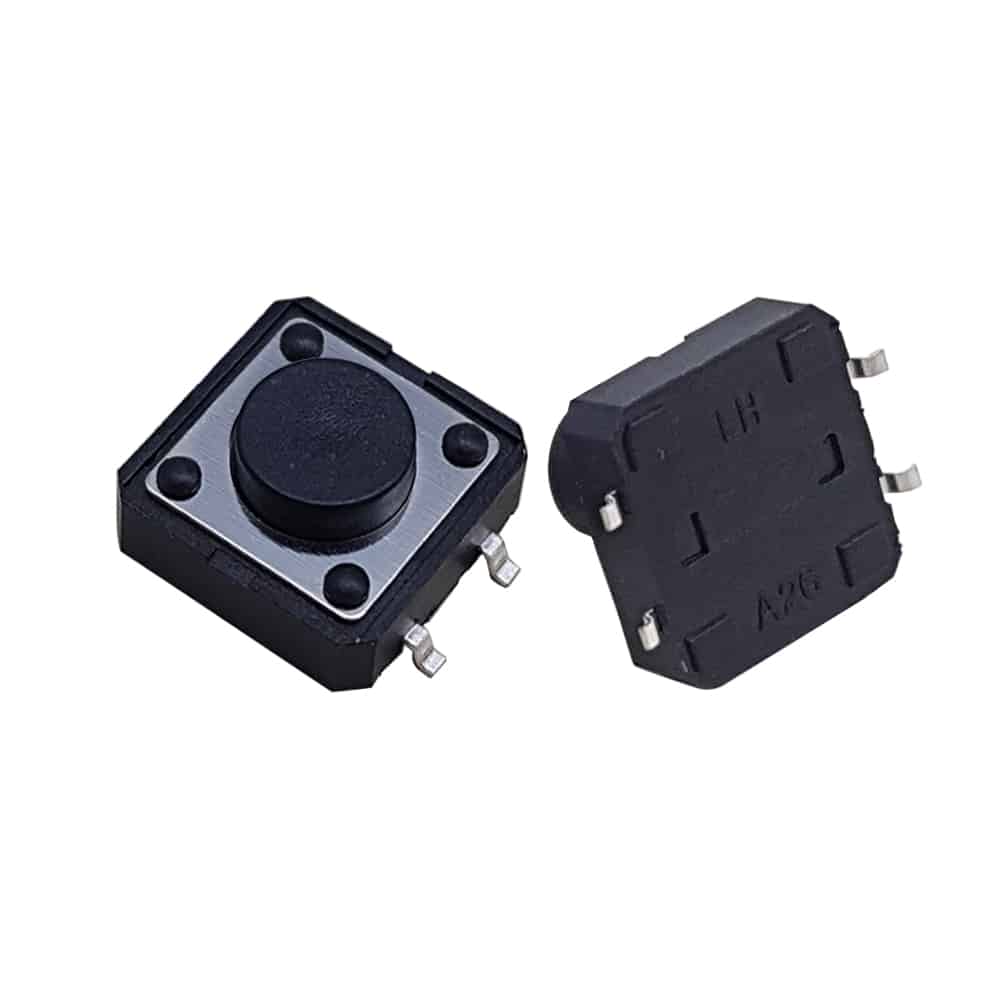

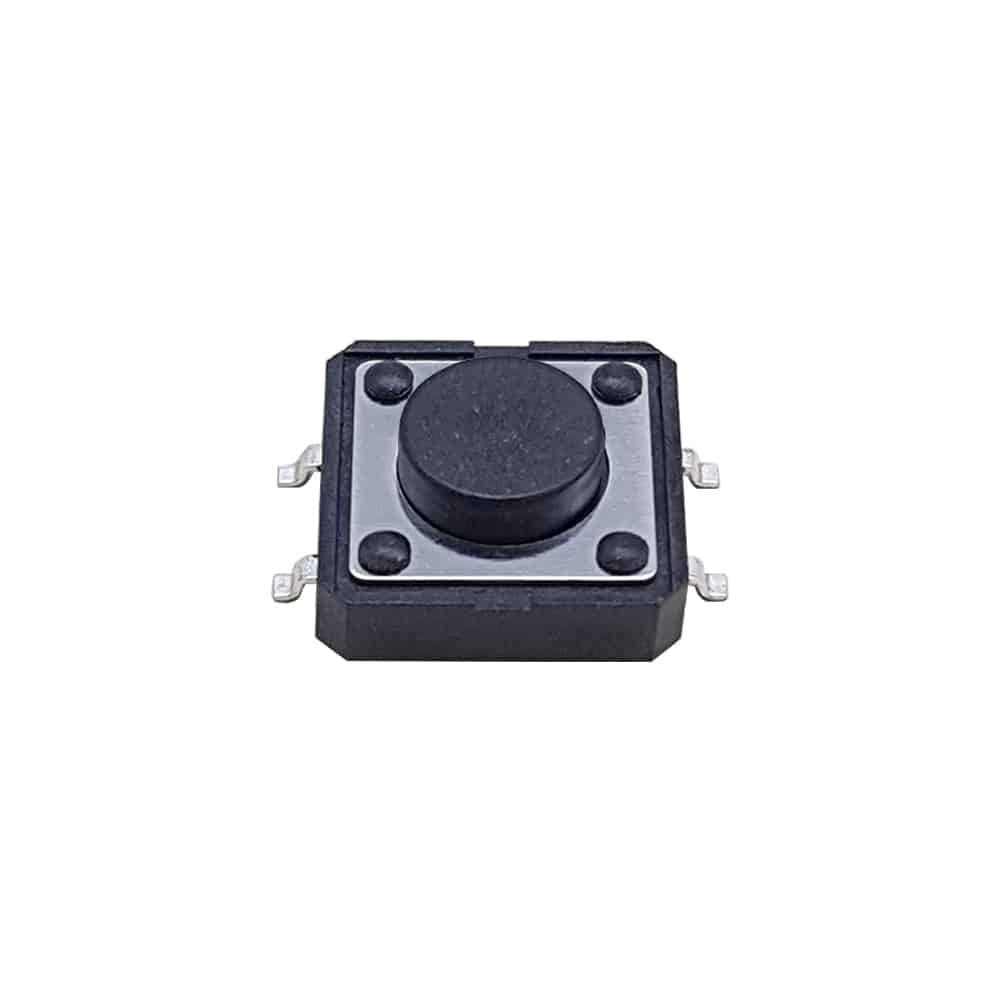

🧱 مشخصات ظاهری

• بدنه مربع 12×12 میلی‌متر با تاچ‌کپ 5 میلی‌متری (Low Profile)

• تاج فلزی مقاوم با چهار نقطه پرچ برای پایداری مکانیکی

• رنگ بدنه مشکی، کپ لاستیکی مشکی مات برای لمس خوش‌دست

• چهار پایه خم SMD جهت مونتاژ سطحی و استقرار پایدار روی PCB

• عرضه واحدی (تکی) و همچنین نوار و قرقره برای خطوط تولید

تک سوئیچ مدل 12x12x5 4PIN SMD

⚙️ مشخصات فنی

• نوع عملکرد: لحظه‌ای، SPST-NO (در حالت عادی باز)

• تعداد پایه: 4 پایه SMD

• ابعاد بدنه: 12×12 میلی‌متر

• ارتفاع شفت/کپ: 5 میلی‌متر

• ولتاژ و جریان نامی رایج: تا 12V DC / 50mA (متداول بازار برای تاکت‌سوئیچ‌ها)

• نیروی عمل‌کرد (Travel Force): رایج 160–260gf (احساس کلیک واضح)

• طول عمر مکانیکی: ≥ 100,000 کلیک (نسخه‌های صنعتی بیشتر)

• دمای کاری: حدود −20 تا +70 °C (رایج)

• نصب: Surface Mount (SMD)، سازگار با لحیم موجی/ریفلوی استاندارد

• کاربری: تولیدی و DIY

نکته: مقادیر نامی بسته به سری تولید کمی تفاوت دارند؛ برای طراحی‌های حساس، حتماً قطعه نمونه را در شرایط واقعی تست کنید.

📦 اقلام همراه محصول (What’s in the box)

• تک سوئیچ مدل 12x12x5 4PIN SMD – تعداد انتخابی شما

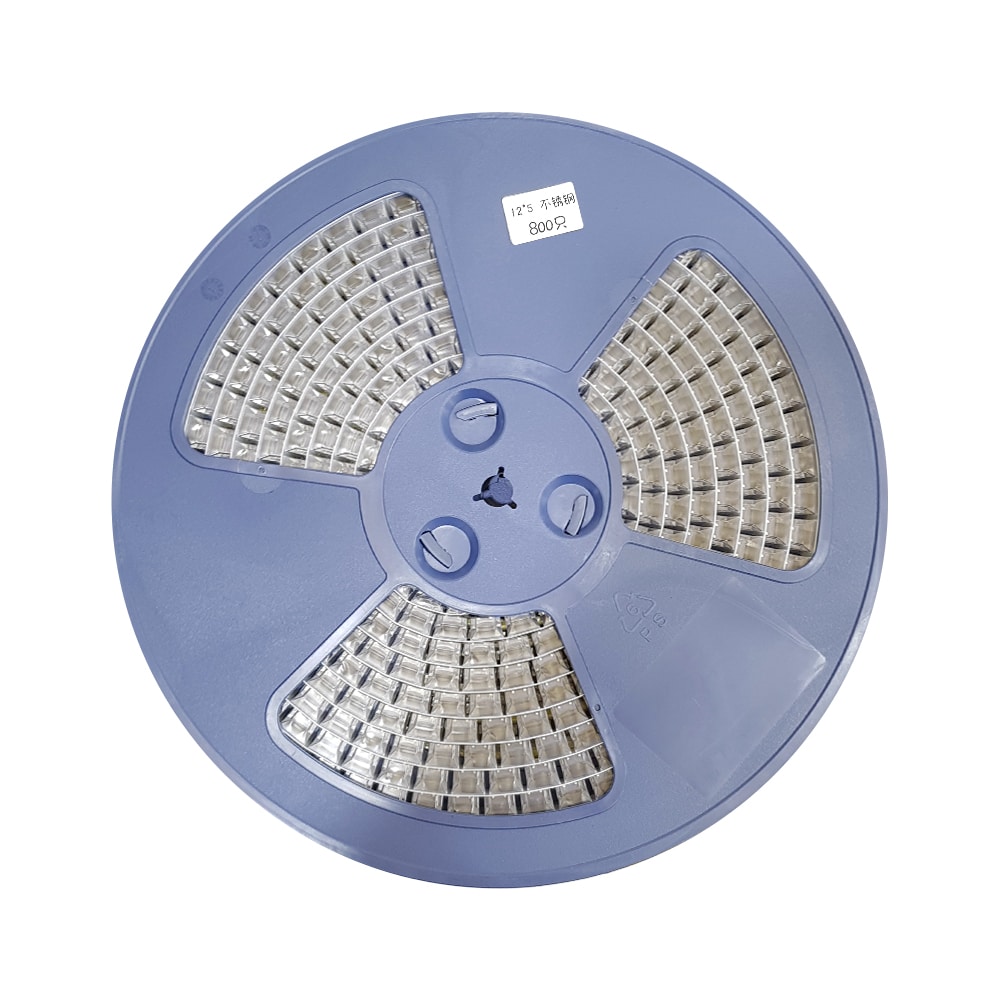

• بسته‌بندی ایمن؛ در سفارش‌های عمده روی Tape & Reel تحویل می‌شود

💡 مزیت‌های کلیدی

• ارتفاع 5 میلی‌متری: مناسب برای پنل‌های کم‌حجم و فضاهای محدود

• چهار پایه SMD با استحکام خوب در برابر لرزش

• کلیک یکنواخت و حس لمسی واضح برای تجربه کاربری بهتر

• سازگار با ماشین‌کاری و مونتاژ اتوماتیک (Pick & Place)

📊 جدول مشخصات

🔁 مقایسه با محصولات مشابه

• 12x12x10 4PIN SMD: همان ابعاد بدنه اما ارتفاع 10 میلی‌متر؛ برای پنل‌هایی که نیاز به کپ بلندتر دارند (دسترسی راحت‌تر پشت قاب).

• 12x12x12 4PIN SMD: ارتفاع 12 میلی‌متر؛ بهترین انتخاب برای پنل‌های ضخیم یا زمانی که دکمه باید بیرون‌زدگی بیشتری داشته باشد.

• 12x12x5 4PIN SMD (این محصول): کم‌ارتفاع‌ترین نسخه‌ی خانواده 12×12؛ مناسب فضاهای محدود و طراحی‌های مینیمال با کمترین بیرون‌زدگی.

تک سوئیچ مدل 12x12x5 4PIN SMD

🛒 قیمت و خرید از عصرتولز

قیمت تک سوئیچ مدل 12x12x5 4PIN SMD در عصرتولز رقابتی و به‌روز است. برای مشاهده موجودی، دریافت تخفیف‌های تعداد بالا و ثبت سفارش آنلاین، همین حالا به صفحه محصول در عصرتولز سر بزنید. ارسال سریع و امکان مشاوره قبل از خرید برای انتخاب ارتفاع مناسب (5، 10 یا 12 میلی‌متر) فراهم است.

❓ FAQ | پرسش‌های متداول

این سوئیچ لحظه‌ای است یا قفل‌دار؟
لحظه‌ای (Momentary) است؛ با رها کردن انگشت، مدار به حالت باز برمی‌گردد.

برای آردوینو مناسبه؟
بله؛ با یک مقاومت Pull‑up/Pull‑down ساده به ورودی دیجیتال متصل می‌شود و نویز حداقلی دارد.

می‌توانم آن را با ریفلوی لحیم کنم؟
بله؛ قطعه SMD است و با پروفایل دمایی استاندارد ریفلوی قابل مونتاژ است. از شوک حرارتی بیش از حد خودداری کنید.

در پنل ضخیم به کار می‌آید؟
اگر پنل ضخیم است، نسخه‌های 10 یا 12 میلی‌متری راحت‌تر قابل دسترسی‌اند. این مدل برای فضاهای کم‌ارتفاع ایده‌آل است.

طول عمرش چقدر است؟
در نسخه‌های رایج حداقل 100 هزار کلیک و در سری‌های صنعتی بیشتر است. شرایط کار (گردوغبار/رطوبت) بر عمر اثر می‌گذارد.
