تک سوئیچ مدل 6x6x5 4PIN SMD

تک سوئیچ مدل 6x6x5 4PIN SMD یک کلید فشاری لحظه‌ای سطح‌نصب است که برای کنترل‌های سبک در مدارهای دیجیتال و آنالوگ استفاده می‌شود. معادل انگلیسی این محصول در یک جمله: Tactile Switch 6×6×5mm, 4‑Pin SMD (Momentary, NO, Top‑Actuated)؛ یعنی کلیدی لمسی با ابعاد ۶×۶ میلی‌متر، ارتفاع ۵ میلی‌متر، چهار پایه SMD و عملکرد لحظه‌ای (Normally Open).

تک سوئیچ مدل 6x6x5 4PIN SMD

چرا این مدل؟ ⭐

اگر در پروژه‌های آردوینو، ESP32/ESP8266، بردهای رزبری‌پای، کنترلرهای صنعتی سبک، دستگاه‌های پوشیدنی یا تجهیزات صوتی به کلیک دقیق و عمر مناسب نیاز دارید، این مدل 6x6x5 به‌دلیل ارتفاع متعادل شستی و ابعاد استاندارد ۶×۶، یکی از پرمصرف‌ترین و سازگارترین انتخاب‌هاست. چهارپایه‌ بودن، استحکام مکانیکی هنگام لحیم‌کاری و مونتاژ را بالا می‌برد و نصب روی PCB را ساده‌تر می‌کند؛ چه با هویه، چه در تولید انبوه با Tape & Reel.

مزایا و کاربردها 🔧

• کلیک لمسی واضح برای اعلان فشرده‌شدن

• ابعاد استاندارد ۶×۶ برای جانمایی راحت روی PCB

• چهار پایه SMD جهت اتصال مکانیکی محکم‌تر و عبور جریان سیگنال پایدار

• مناسب برای پنل‌های کاربری، ماژول‌ها، کنترلرها، ریموت‌ها و انواع کیت‌های آموزشی

• سازگاری عالی با بُردهایی چون Arduino، NodeMCU، ESP و STM32

مشخصات ظاهری 🧩

• بدنه مکعبی مشکی با پلیت فلزی رویه

• شستی استوانه‌ای کوتاه با ارتفاع ظاهری ~5 میلی‌متر (H=5mm)

• چهار پایۀ قلع‌اندود SMD برای لحیم‌کاری تمیز و سریع

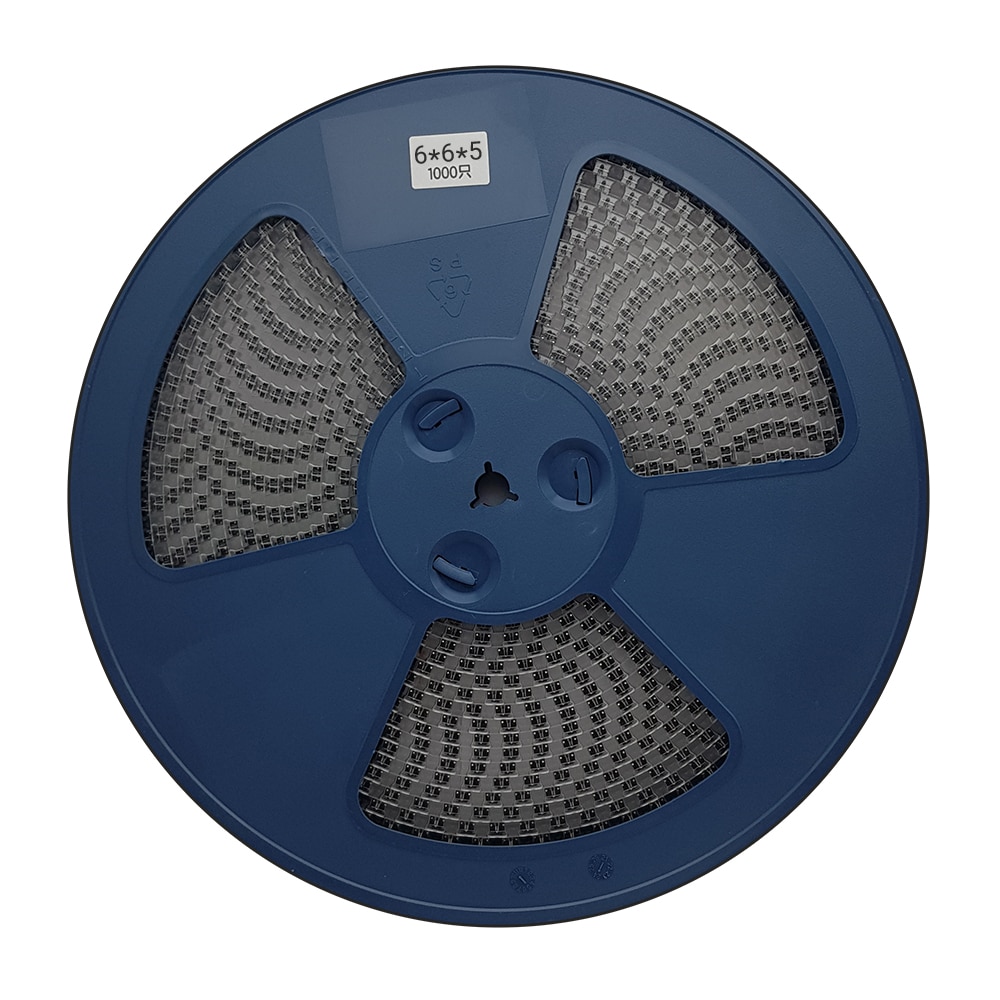

• بسته‌بندی قابل تأمین به‌صورت تکی یا Tape & Reel (رایج: رول‌های ۱۰۰۰ عددی)

مشخصات فنی ⚙️

مقادیر زیر مقادیر رایج این سایز هستند و بسته به سازنده می‌تواند کمی تغییر کند.

• نوع عملکرد: لحظه‌ای (Momentary)، کنتاکت SPST-NO

• ابعاد بدنه: 6×6 میلی‌متر؛ ارتفاع شستی: 5 میلی‌متر

• آرایش پایه‌ها: 4PIN SMD (دو جفت موازی؛ هر جفت داخلی به هم متصل است)

• فاصله تقریبی پایه‌ها: 4.5 میلی‌متر (استاندارد خانواده 6×6)

• ولتاژ/جریان نامی رایج: 12VDC، تا 50mA (برای سیگنال)

• نیروی فشردن متداول: 160–260gf (بسته به سری)

• مسیر حرکت شستی: حدود 0.25mm

• عمر مکانیکی معمول: 100k تا 200k کلیک

• دمای کاری متعارف: ‎-20 تا +70°C

تک سوئیچ مدل 6x6x5 4PIN SMD

اقلام همراه 📦

• تک سوئیچ مدل 6x6x5 4PIN SMD

• در خریدهای عمده: تحویل به‌صورت Tape & Reel (مطابق موجودی عصرتولز)
  ابزار لحیم‌کاری و اسپری شوینده برد جزو اقلام همراه نیست.

قیمت و خرید از عصرتولز 🛒

قیمت تک سوئیچ مدل 6x6x5 4PIN SMD با توجه به موجودی و تعداد سفارش متغیر است. برای خرید تکی یا عمده، همین حالا از طریق فروشگاه عصرتولز اقدام کنید؛ موجودی به‌روز، ارسال سریع و تضمین اصالت کالا تجربه خرید مطمئن شما را تضمین می‌کند. اگر برای انتخاب نیروی فشردن مناسب یا مقایسه با ارتفاع‌های دیگر تردید دارید، پشتیبانی عصرتولز همراه شماست.

جدول مشخصات 📋

مقایسه با مدل‌های مشابه 🔁

• 6x6x5 4PIN SMD (این محصول): ارتفاع متعادل، نصب محکم‌تر به لطف 4 پایه؛ گزینه عمومی برای اکثر پنل‌ها.

• 6x6x6 4PIN SMD: تنها 1 میلی‌متر بلندتر؛ برای پنل‌هایی که به شستی برجسته‌تر نیاز دارند.

• 6x6x9 / 6x6x10 4PIN SMD: برجستگی بیشتر شستی و احساس لمس پررنگ‌تر؛ مناسب پنل‌های قاب‌دار یا زیر روکش سیلیکونی.

• 6x6x5 2PIN SMD: دو پایه برای کاربردهای سبک‌تر؛ اما 4PIN در تولید و استحکام برتری دارد.

نکات نصب و مونتاژ 🧪

• در مونتاژ دستی، از هویه نوک‌باریک و فلاکس استفاده کنید تا گرما به بدنه پلاستیکی منتقل نشود.

• برای تولید انبوه، پروفایل Reflow استاندارد SMD را رعایت کنید و از خم‌کردن پایه‌ها پرهیز کنید.

• الگوی Footprint رایج این خانواده را روی PCB رعایت کنید تا شستی کاملاً عمود بایستد و کلیک یکنواخت باشد.

تک سوئیچ مدل 6x6x5 4PIN SMD

سوالات متداول (FAQ) ❓

این کلید قطبیت دارد؟
خیر. قطبیت ندارد و هر جفت پایه مقابل، داخلی به‌هم متصل است.

4 پین بودن چه فایده‌ای دارد؟
دو نقطه لحیم‌کاری در هر سمت، استحکام مکانیکی را افزایش داده و اتصال سیگنال را پایدارتر می‌کند.

آیا برای جریان‌های قدرت مناسب است؟
خیر، تک‌سوئیچ‌های 6×6 برای سطح سیگنال طراحی می‌شوند (مثلاً 5V/3.3V لاجیک). برای قدرت از رله/سوئیچ قدرت استفاده کنید.

چگونه نیروی فشردن را انتخاب کنم؟
کاربری‌های عمومی معمولاً با 160–200gf راحت‌ترند. برای محیط‌های پر لرزش، نیروی بالاتر (مثلاً 260gf) پاسخ‌های ناخواسته را کم می‌کند.

می‌توان زیر روکش سیلیکونی یا پنل استفاده کرد؟
بله؛ اگر ضخامت روکش باعث کاهش ضربه می‌شود، مدل‌های ارتفاع بیشتر (۶ یا ۹ یا ۱۰ میلی‌متر) مناسب‌ترند.
