تک سوئیچ مدل 6x6x7 4PIN SMD 🔘

تک سوئیچ مدل 6x6x7 4PIN SMD یک کلید فشاری لحظه‌ای (Momentary, NO) برای نصب روی سطح PCB است که با ابعاد بدنه 6×6 میلی‌متر و ارتفاع پیستون 7 میلی‌متر، چهار پایه خم‌شونده‌ی SMD دارد و برای ورودی‌های کاربری، ریست و فرمان‌های سبک ایده‌آل است. English name: Tactile Switch 6×6×7 mm, 4‑Pin SMD, Momentary (NO), Surface‑Mount, Tape‑and‑Reel compatible.

تک سوئیچ مدل 6x6x7 4PIN SMD

⭐ چرا تک سوئیچ مدل 6x6x7 4PIN SMD انتخاب خوبی است؟

• کلیک لمسی دقیق: گنبد فلزی داخلی بازخورد «کلیک» واضح می‌دهد تا کاربر از ثبت‌شدن فرمان مطمئن شود.

• ابعاد استاندارد 6×6: سازگار با اکثر فوت‌پرینت‌های رایج در نرم‌افزارهای طراحی PCB.

• ارتفاع 7 میلی‌متر: برای پنل‌های کم‌عمق یا پشت قاب‌های نازک عالی است؛ دسترسی راحت بدون نیاز به نوپ بلند.

• چهار پایه SMD: مونتاژ سریع با لحیم موج/ریفلوی؛ هر طرف دو پایه مشترک دارد تا اتصال مکانیکی هم محکم‌تر شود.

• عمر و دوام مناسب برای ورودی‌های انسانی، منوها، ریست میکروکنترلر، مد انتخاب و تجهیزات آموزشی/DIY.

👀 مشخصات ظاهری (Design) ✨

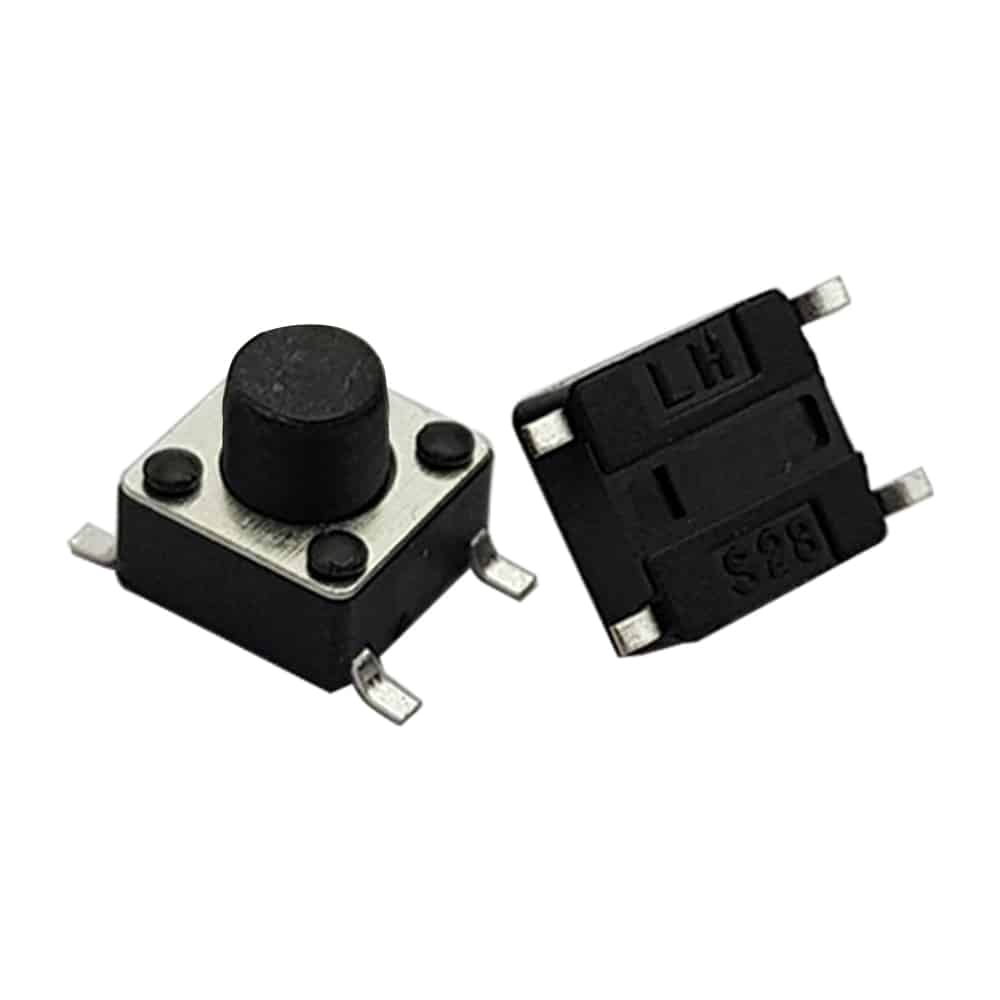

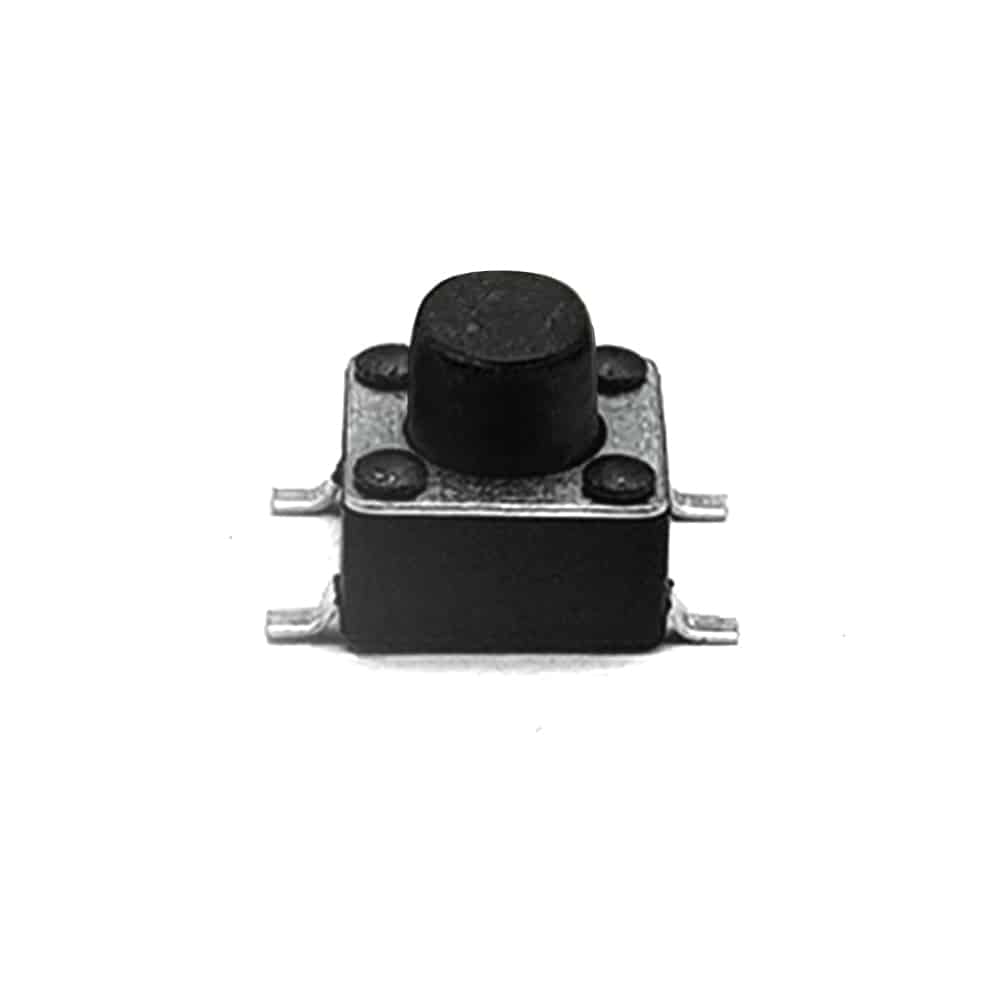

• بدنه‌ی مکعبی مشکی با صفحه‌ی نگهدارنده‌ی فلزی.

• پیستون استوانه‌ای (Plunger) با ارتفاع نامی ۷ میلی‌متر؛ لمس راحت و یکنواخت.

• ۴ پایه‌ی خم‌شونده‌ی SMD با قابلیت تکیه روی PCB و لحیم‌پذیری عالی.

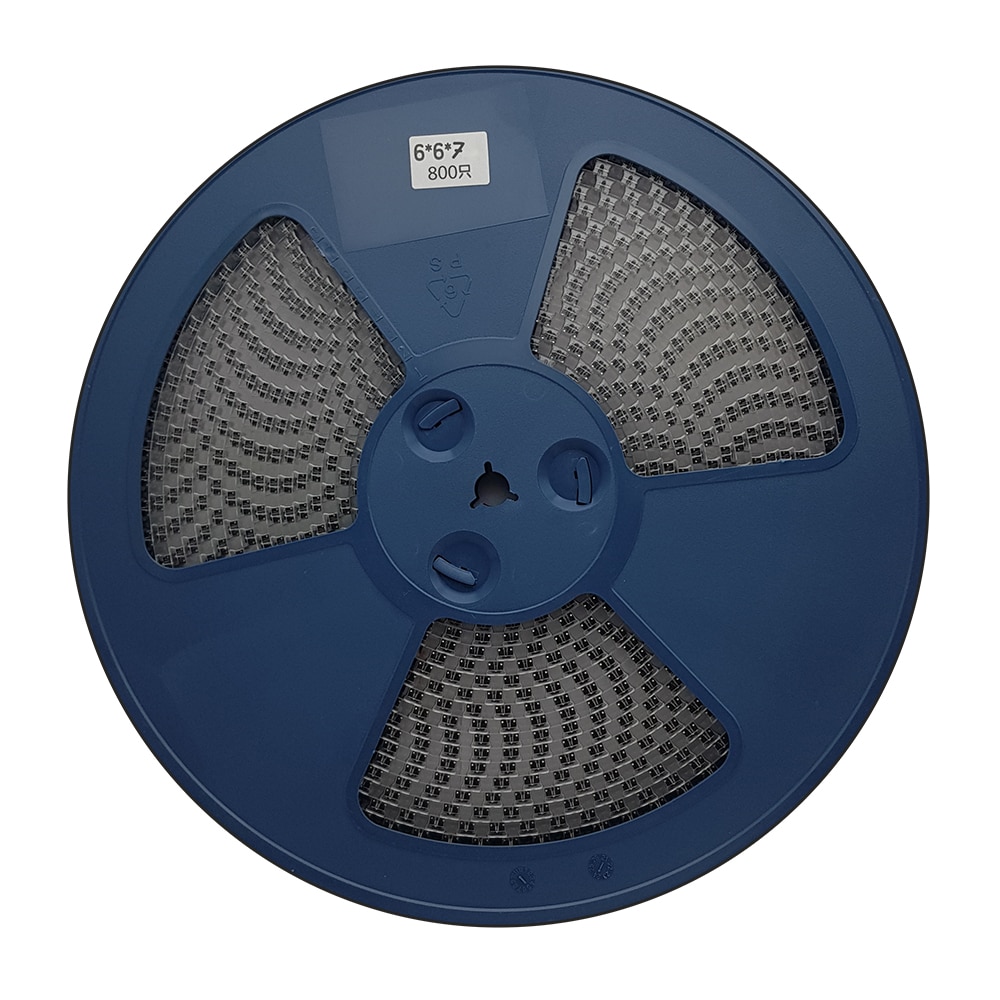

• سازگار با بسته‌بندی Tape & Reel برای مونتاژ خودکار (Pick‑and‑Place).

تک سوئیچ مدل 6x6x7 4PIN SMD

⚙️ مشخصات فنی (Specs) 🧩

• نوع عملکرد: لحظه‌ای، Normally Open (NO) – مدار فقط هنگام فشار بسته می‌شود.

• آرایش پایه‌ها: ۴ پین؛ پایه‌های هم‌طرف مشترک هستند و با فشردن، دو طرف به یکدیگر وصل می‌شوند.

• ابعاد بدنه: 6×6 میلی‌متر | ارتفاع پیستون: 7 میلی‌متر.

• روش نصب: SMD / Surface‑Mount (ریفلوی/هویه هوای گرم/هویه نوک پهن).

• رده کاری پیشنهادی: سیگنال‌های کم‌ولتاژ و کم‌جریان (ورودی دیجیتال/پول‌آپ/پول‌داون میکروکنترلر).

• نیروی فشاری مرسوم: در سری‌های رایج حدود 160–260 gf (بسته به بچ تولید).

• کاربری‌ها: دکمه Reset/Boot روی برد، کلید Menu/Enter، انتخاب حالت در ESP/Arduino، تجهیزات اندازه‌گیری و لوازم مصرفی.

نکته ایمنی: برای بارهای قدرتی یا مستقیم روی برق شهر طراحی نشده است. در خطوط نویزی، دیبانس نرم‌افزاری یا فیلتر RC را لحاظ کنید.

🛒 قیمت و خرید

برای خرید تک سوئیچ مدل 6x6x7 4PIN SMD از فروشگاه عصرتولز کافی است همین محصول را به سبد خرید اضافه کنید. قیمت روز به‌صورت پویا در سایت نمایش داده می‌شود؛ به دلیل نوسانات بازار از درج عدد ثابت خودداری می‌کنیم. سفارش‌ها با بسته‌بندی ایمن ارسال می‌شود تا پایه‌ها خم یا آسیب نبینند.

🧠 نکات نصب، لحیم‌کاری و بهره‌برداری

• قبل از ریفلوی، از فوت‌پرینت استاندارد 6×6 SMD با پدهای گوشه‌ای استفاده کنید تا لحیم‌خوری عالی باشد.

• برای دیبانس از تاخیر نرم‌افزاری یا مدار RC (مثلاً ۱۰–۱۰۰ میلی‌ثانیه موثر) بهره بگیرید.

• اگر کلید در معرض گردوغبار/رطوبت است، از درپوش یا کاور سیلیکونی استفاده کنید.

• در چیدمان پنل، ارتفاع ۷ میلی‌متر را با ضخامت قاب بسنجید تا دسترسی انگشت راحت بماند.

• برای تست سریع، دو پایه‌ی هم‌طرف را یکی در نظر بگیرید و فقط دو نت به میکروکنترلر ببرید.

تک سوئیچ مدل 6x6x7 4PIN SMD

📊 جدول مشخصات

🔍 مقایسه با محصولات مشابه

• 6×6×5 SMD: همان ابعاد بدنه ولی ارتفاع کمتر؛ برای قاب‌های خیلی نازک مناسب است. اگر دسترسی انگشت سخت است، تک سوئیچ مدل 6x6x7 4PIN SMD انتخاب بهتری است.

• 6×6×8 SMD: پیستون بلندتر برای پشت قاب‌های ضخیم‌تر؛ در مقابل احتمال گیرکردن در ضربه‌های جانبی بیشتر است.

• نسخه DIP/THT: نصب سوراخ‌دار و مقاوم‌تر مکانیکی؛ اما سرعت مونتاژ پایین‌تر و اشغال فضای بیشتر در PCB.

• ابعاد 4.5×4.5 SMD: فشرده‌تر و مناسب بردهای کوچک، اما لمس آن معمولاً نرم‌تر و دقت کلیک کمتر احساس می‌شود.

❓ FAQ — سوالات پرتکرار

۱) پایه‌ها چگونه سیم‌بندی می‌شوند؟
چهار پایه دو به دو مشترک هستند؛ در عمل فقط دو نت به مدار می‌برید و با فشار کلید این دو نت به هم وصل می‌شوند.

۲) برای میکروکنترلر چه اتصالی پیشنهاد می‌شود؟
یکی از نت‌ها را به ورودی دیجیتال و دیگری را به GND یا VCC وصل کنید و از Pull‑up/Pull‑down داخلی/خارجی و دیبانس نرم‌افزاری استفاده کنید.

۳) آیا این کلید ضدآب است؟
خیر؛ ضدآب نیست. برای محیط‌های پرگردوغبار/مرطوب از کاور لاستیکی یا مدل‌های IP‑Rated استفاده کنید.

۴) می‌توانم آن را با هویه دستی نصب کنم؟
بله؛ با نوک پهن و شار لحیم، هر پد را به‌سرعت لحیم کنید تا حرارت طولانی به بدنه وارد نشود. ریفلوی هم کاملاً سازگار است.

۵) چرا پس از مدتی بعضی کلیدها تکرار می‌زنند؟
به‌دلیل ارتعاش تماس (Bounce) یا آلودگی سطح. دیبانس نرم‌افزاری/RC و پاک‌سازی با هوای خشک مشکل را حل می‌کند.
