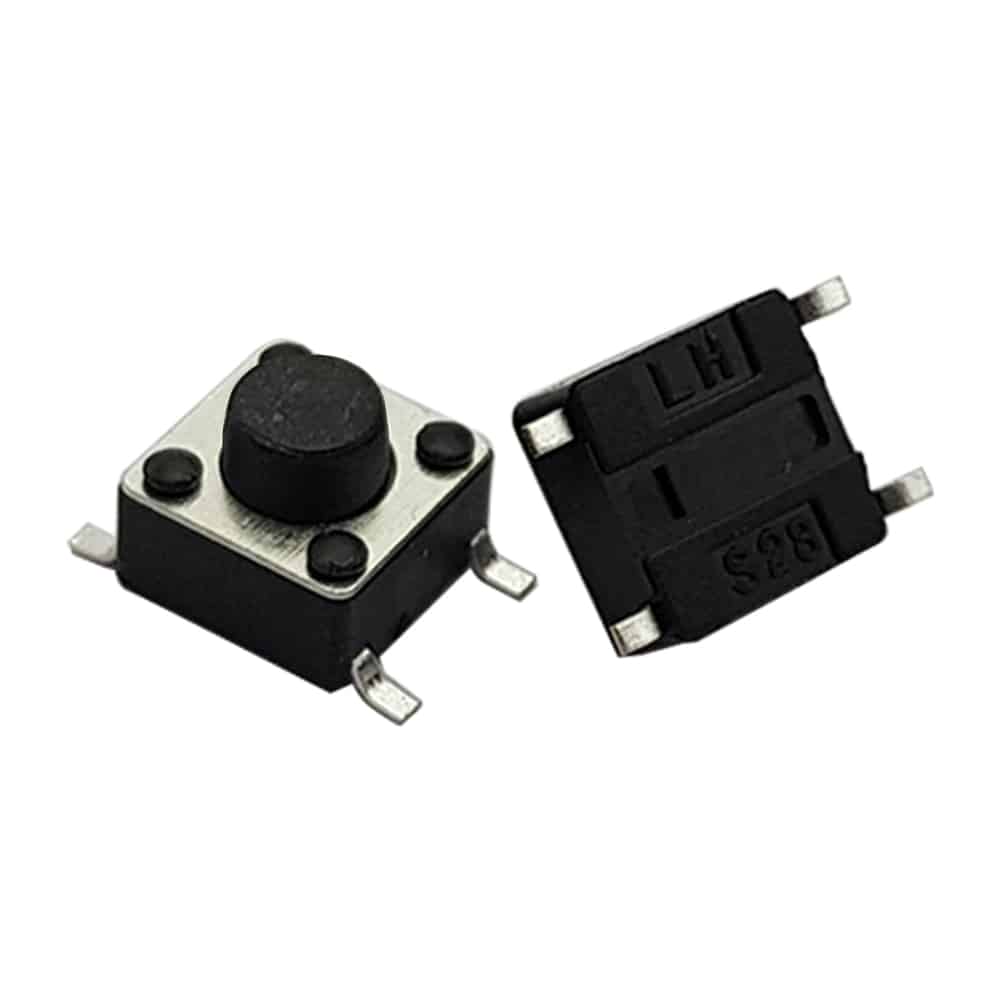

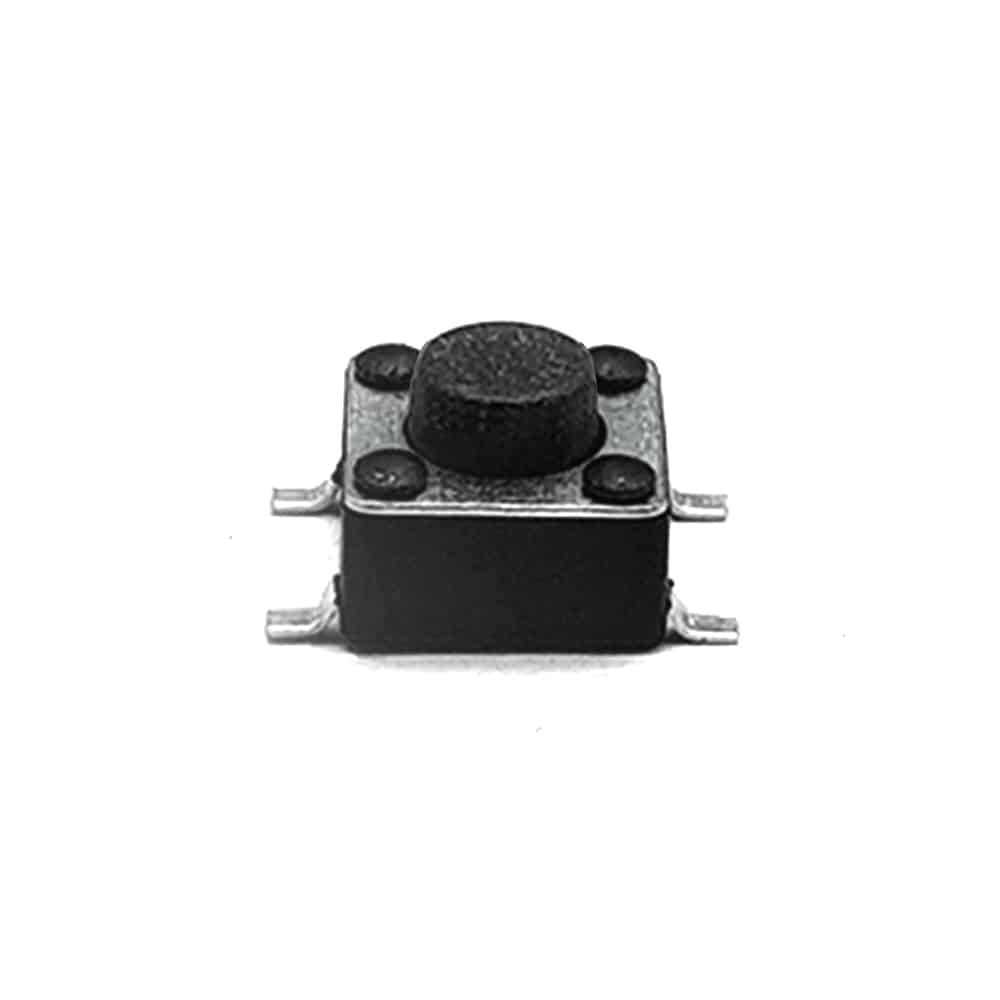

تک سوئیچ مدل 6x6x6 4PIN SMD

تک سوئیچ مدل 6x6x6 4PIN SMD یک Tactile Switch SMD 6×6×6mm – 4‑Pin, Top‑Actuated است که برای نصب سطحی روی PCB طراحی شده و در پروژه‌های آردوینو، رزبری‌پای، تجهیزات قابل‌حمل و انواع کنترلرها استفاده می‌شود. «تک سوئیچ مدل 6x6x6 4PIN SMD» با ابعاد استاندارد ۶×۶ میلی‌متر و ارتفاع ۶ میلی‌متری، فشاری نرم و کلیکی دقیق ارائه می‌دهد و با بیشتر خطوط تولید دستی و ریفلو سازگار است.

تک سوئیچ مدل 6x6x6 4PIN SMD

⭐ مزایا و کاربردهای کلیدی

• کلیک دقیق و عمر کاری بالا: مکانیزم تکتایل با برگشت مطمئن، مناسب برای کلیدهای عملکرد، ریست و منو.

• نصب SMD: اشغال فضای کمتر نسبت به DIP و مناسب برای بردهای فشرده.

• چهار پین پایدار: دو پین سیگنال و دو پین برای استحکام مکانیکی/اتصال بهتر، لرزش را کاهش می‌دهد.

• سازگار با 3.3V و 5V: در مدارهای میکروکنترلری و دیجیتال عملکرد مطمئن دارد.

• کاربردها: تجهیزات هوشمند، پروژه‌های آموزشی، دستگاه‌های پزشکی سبک، ماژول‌ها و کنترل‌پنل‌های صنعتی سبک.

🎯 طراحی و مشخصات ظاهری

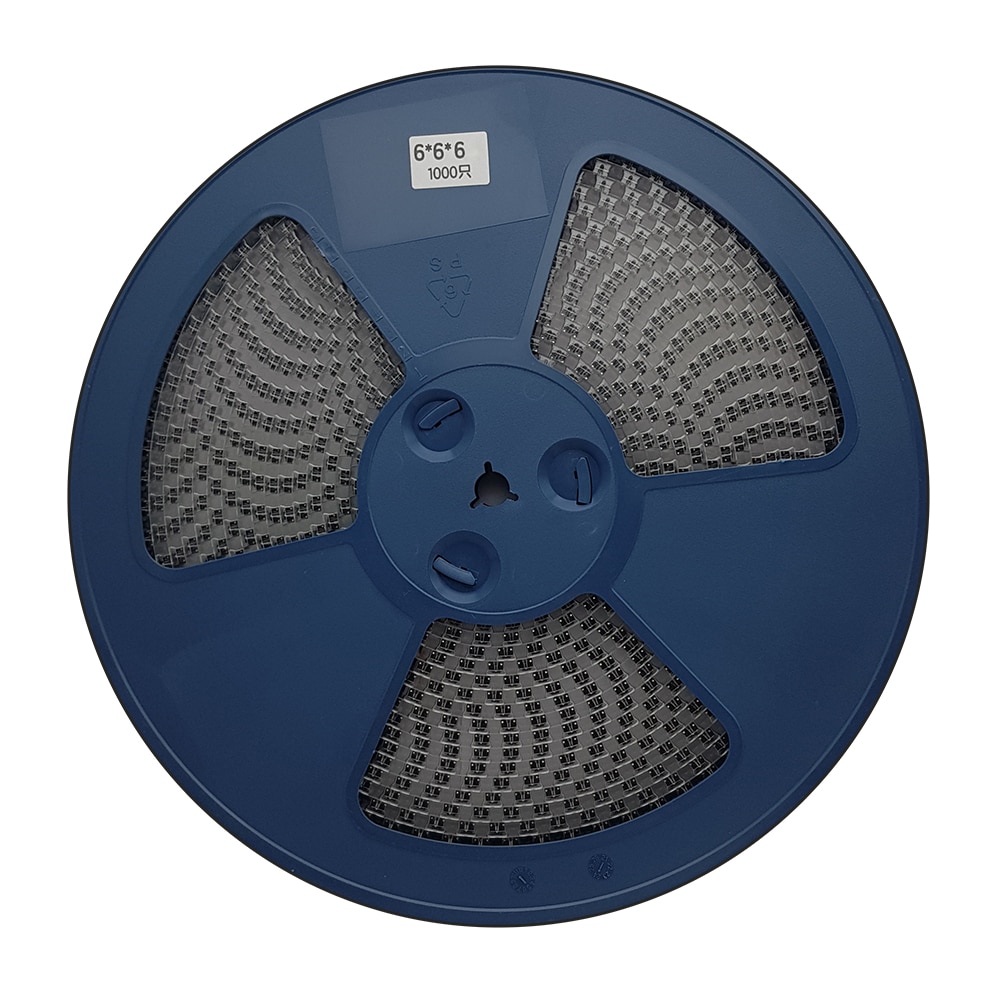

بدنه مربع ۶×۶ از پلاستیک مقاوم حرارتی با صفحه فلزی آبکاری‌شده، و شلنگه (Plunger) کوتاه ۶ میلی‌متری برای دسترس‌پذیری بهتر در قاب‌ها. رنگ بدنه مشکی و پدهای قلع‌اندود برای لحیم‌کاری تمیز و سریع هستند. «تک سوئیچ مدل 6x6x6 4PIN SMD» در بسته‌بندی Tape & Reel نیز عرضه می‌شود که برای مونتاژ ماشینی ایده‌آل است (در سفارش‌های تعدادی، برش از رول ارائه می‌شود).

تک سوئیچ مدل 6x6x6 4PIN SMD

🧩 مشخصات فنی

• ساختار: تکتایل سوئیچ SMD چهارپایه (Normally Open)

• ابعاد بدنه: 6×6 میلی‌متر │ ارتفاع شفت: 6 میلی‌متر

• نیروی فشاری: حدود 160 تا 260 gf (کلیک میانی پرکاربرد)

• جریان/ولتاژ نامی: تا 50mA @ 12V DC (عمومیِ تکتایل‌های 6×6)

• مقاومت کنتاکت: < 100 mΩ │ مقاومت عایقی: > 100 MΩ

• مسیر حرکت: ≈ 0.25 میلی‌متر │ زمان برگشت: فوری

• دمای کاری: 20‑ تا 70+ °C

• فرایند مونتاژ: سازگار با لحیم ریفلو و دستی (پیش‌گرمایش توصیه می‌شود)

• کاربرد پیشنهادی: کلید ریست، تنظیمات منو، اینپوت کاربری، پنل‌های کنترلی.

نکته‌ی طراحی: برای دوام بیشتر، کلید را در مدار «Pull‑up/Pull‑down» با دیبانس نرم‌افزاری یا سخت‌افزاری (RC) استفاده کنید تا جهش‌های لحظه‌ای حذف شوند.

📦 اقلام همراه محصول (هدینگ 3)

• تک سوئیچ مدل 6x6x6 4PIN SMD

• قطعه در نوار کاغذی/رول برای سفارش‌های تعدادی (در خرید تکی ممکن است به‌صورت برش‌خورده ارسال شود).

💸 قیمت و خرید از عصرتولز

قیمت به‌روز تک سوئیچ مدل 6x6x6 4PIN SMD در صفحه محصول عصرتولز درج شده و با توجه به تعداد خرید، صرفه‌جویی بیشتری خواهید داشت. برای سفارش عمده، ثبت فاکتور و مشاوره انتخاب کلید تکتایل مناسب، همین حالا از طریق سبد خرید عصرتولز اقدام کنید. ارسال سریع و تضمین اصالت، تجربه خریدی بی‌دردسر را رقم می‌زند.

📊 جدول مشخصات

🔁 مقایسه با محصولات مشابه

• 6x6x5 2PIN SMD (ایستاده): دو پین سیگنال و فرم‌فکتور متفاوت برای فضاهای خیلی محدود؛ اما چهارپینِ مدل حاضر پایداری مکانیکی بهتری دارد.

• 6x6x9 4PIN SMD: همان بدنه ولی ارتفاع ۹ میلی‌متر؛ مناسب وقتی کلید باید از پنل بیرون‌تر باشد.

• 6x6x10 4PIN SMD: بلندترین شفت بین هم‌خانواده؛ برای کیس‌های ضخیم‌تر. تک سوئیچ مدل 6x6x6 4PIN SMD تعادل ایده‌آلی بین دسترس‌پذیری و استحکام ارائه می‌دهد و در اکثر پنل‌ها بدون گیرکردن می‌نشیند.

تک سوئیچ مدل 6x6x6 4PIN SMD

❓ FAQ

این کلید دائمی است یا لحظه‌ای؟
لحظه‌ای (Momentary) است؛ با رها کردن، کنتاکت قطع می‌شود.

برای 3.3 ولت مناسب است؟
بله؛ جریان نامی پایین است و در ورودی‌های میکروکنترلر 3.3V/5V به‌خوبی کار می‌کند.

برای مونتاژ دستی چه نکاتی رعایت شود؟
از نوک هویه تمیز با دمای ~320–350°C استفاده کنید و گرما را کوتاه نگه دارید. برای ریفلو، پروفایل استاندارد بدون شوک حرارتی رعایت شود.

عمر مکانیکی چقدر است؟
برای تکتایل‌های هم‌رده معمولاً صدها هزار تا یک میلیون بار فشردن ذکر می‌شود؛ در استفاده معمول، سال‌ها دوام خواهد داشت.
