تستر عایق تی ای اس مدل TES-1601

TES-1601 Auto-Ranging Digital Insulation Tester — test voltages 250/500/1000 V DC, insulation up to 4000 MΩ (±3%rdg+3dgt), short-circuit test currents 0.4/0.9/1.7 mA max, ACV 600 V (±1.5%rdg+3dgt), 2.5 sps, Auto-Zero, Data-Hold, Power-Lock 3 min, 190×140×77 mm, 900 g.

✨ معرفی کوتاه

تستر عایق تی ای اس مدل TES-1601 یک میگر دیجیتال اتورنج ساخت تایوان است که با تزریق ولتاژهای 250، 500 و 1000 ولت DC مقاومت عایقی را تا ۴۰۰۰ مگااهم با دقت بالا اندازه‌گیری می‌کند. اتورنج بودن یعنی دستگاه بدون نیاز به انتخاب دستی بازه‌ها، بهترین رنج را برمی‌گزیند. امکاناتی مانند Power-Lock سه‌دقیقه‌ای (خاموشی خودکار)، Data-Hold، Auto-Zero و نمایشگر بزرگ، TES-1601 را به انتخابی مطمئن برای تست عایق کابل‌ها، موتورها، ترانس‌ها و تابلوهای برق تبدیل کرده است.

🚀 مزایا و کاربردها

• رنج وسیع عایقی تا 4000 MΩ برای پایش سلامت عایق در بهره‌برداری و نگهداشت.

• اتورنج واقعی؛ سرعت کار بالا و خطای کمتر اپراتور.

• جریان تست استاندارد: تا 0.4/0.9/1.7 mA (بسته به ولتاژ 250/500/1000 V) برای برآورد پایدار عایق.

• اندازه‌گیری‌های مکمل: ACV تا 600V، اهم 400Ω و بیزر پیوستگی (عمل در مقاومت‌های کمتر از 40Ω).

• مناسب برای تعمیرات و نگهداری صنعتی، برق ساختمان، آزمایشگاه‌های ایمنی و شرکت‌های تست و بازرسی.

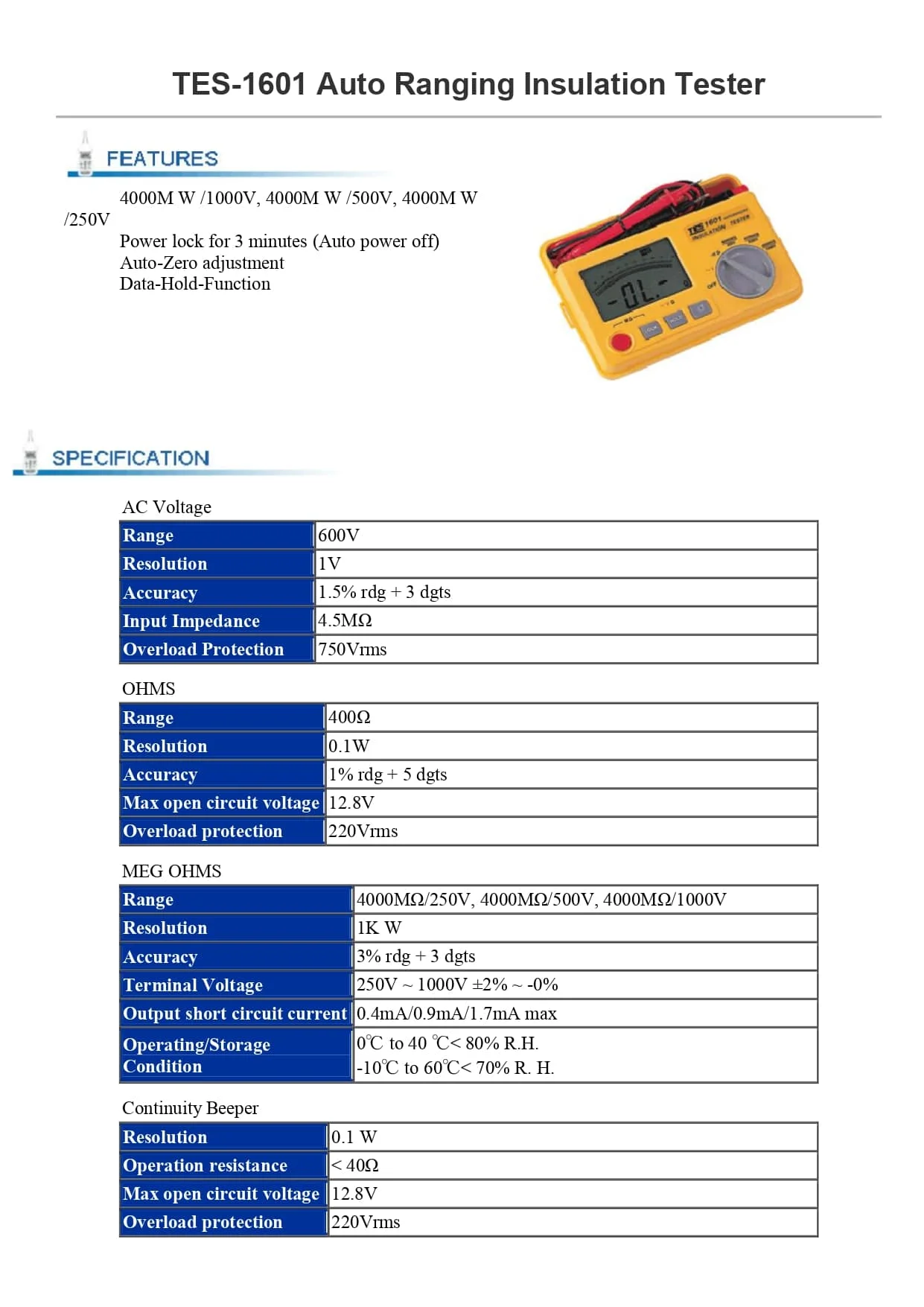

🧪 مشخصات فنی دقیق

بخش عایقی (MEG OHMS)

• رنج‌ها: 4000 MΩ @ 250V، 4000 MΩ @ 500V، 4000 MΩ @ 1000V

• تفکیک‌پذیری: 1 kΩ (نمایش مقادیر با دقت بالا در رنج مگااهم)

• دقت: ±(3% قرائت + 3 رقم)

• ولتاژ ترمینال: 250 تا 1000V با تلرانس +2%/−0%

• جریان اتصال‌کوتاه خروجی (حداکثر): 0.4 mA / 0.9 mA / 1.7 mA

• شرایط کاری/نگهداری: 0 تا 40°C، <80%RH | −10 تا 60°C، <70%RH

ولتاژ متناوب (AC Voltage)

• رنج: 600V

• رزولوشن: 1V

• دقت: ±(1.5%rdg + 3dgt)

• امپدانس ورودی: 4.5 MΩ

• حفاظت اضافه‌ولتاژ: 750 Vrms

مقاومت و پیوستگی (OHMS/Continuity)

• رنج اهم: 400Ω | رزولوشن 0.1Ω | دقت ±(1%rdg + 5dgt)

• ولتاژ مدار باز: 12.8V | حفاظت: 220 Vrms

• بیزر پیوستگی: فعال برای R < 40Ω | رزولوشن اعلامی 0.1Ω

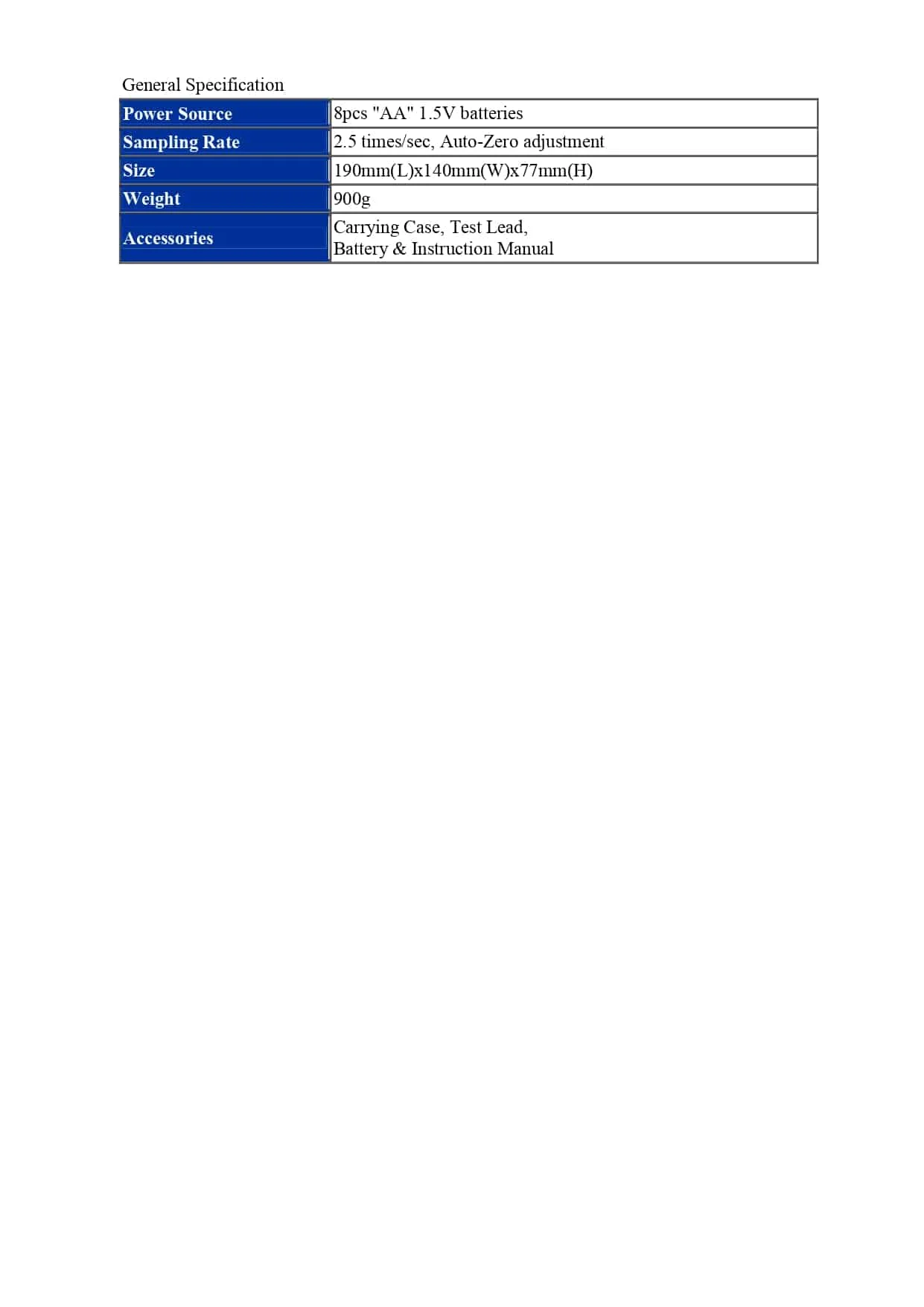

مشخصات عمومی

• سرعت نمونه‌برداری: 2.5 بار در ثانیه + Auto-Zero

• منبع تغذیه: ۸ عدد باتری AA 1.5V

• ابعاد/وزن: 190 × 140 × 77 میلی‌متر / 900 گرم

• اقلام همراه: کیف حمل، پراب‌ها، باتری و دفترچه راهنما

• قابلیت‌ها: Data-Hold، Power-Lock (3 min)، خاموشی خودکار، نور پس‌زمینه نمایشگر

🧴 طراحی و ارگونومی

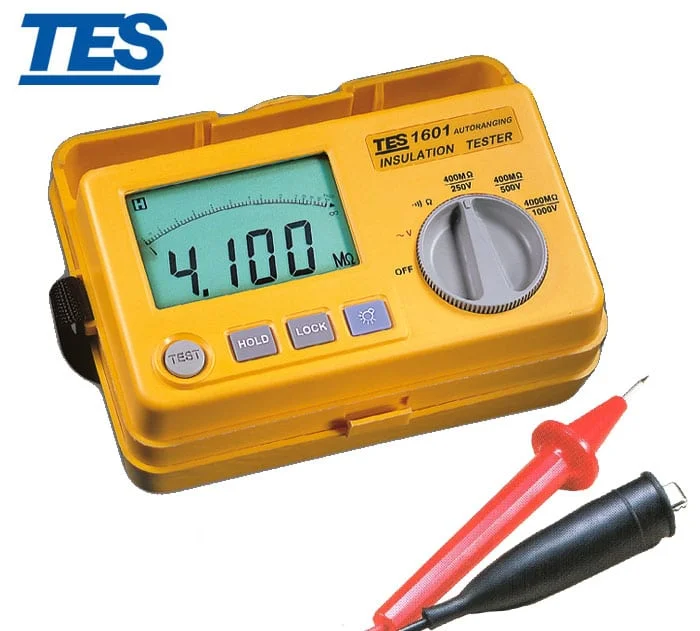

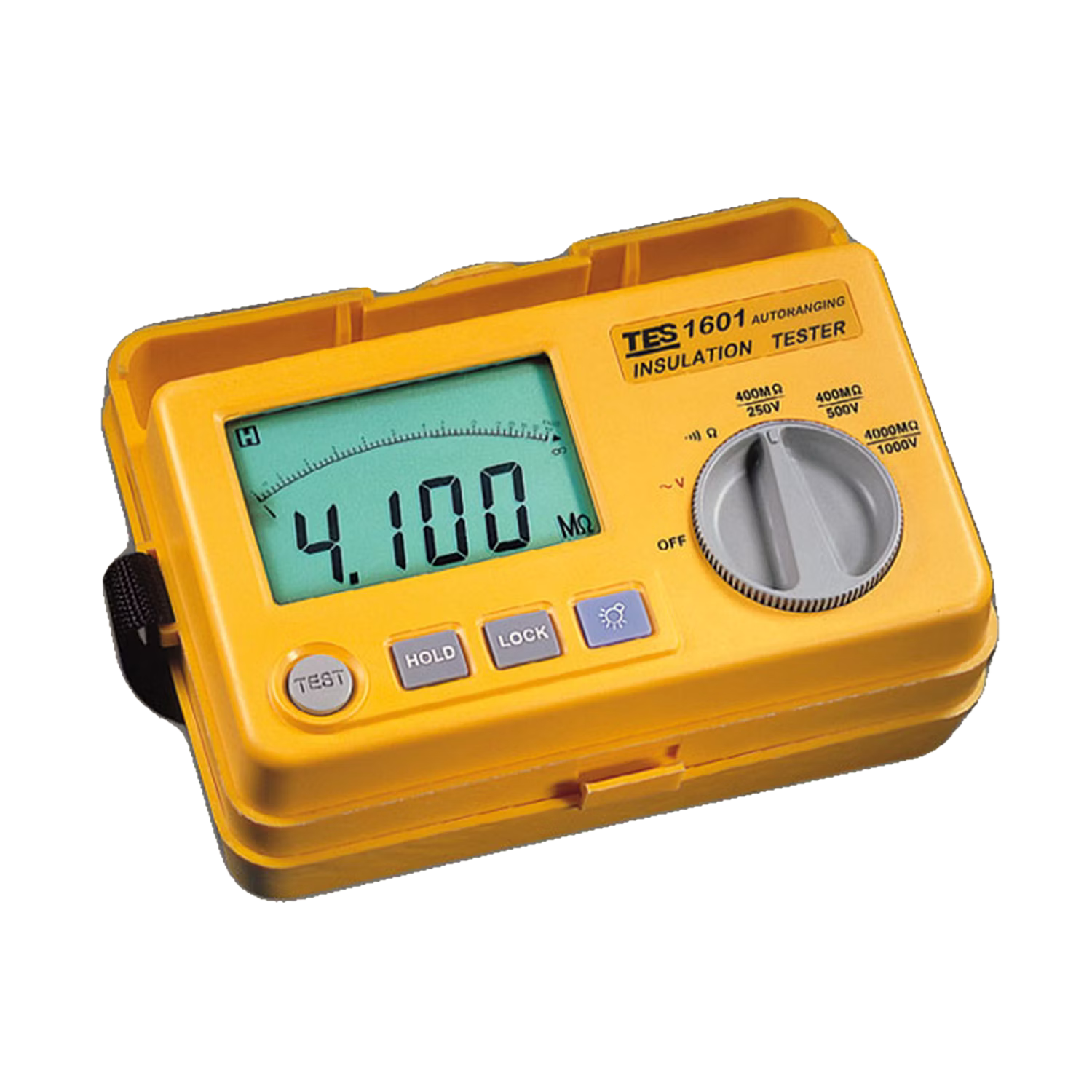

بدنه زرد مقاوم، نمایشگر بزرگ با مقیاس‌نما، کلیدهای TEST / HOLD / LOCK / نور پس‌زمینه و سلکتور گردان کار با دستگاه را حتی در محیط‌های کم‌نور و با دستکش ساده می‌کند. جای‌گیری پراب‌ها در بدنه حمل را آسان و ایمن کرده است.

📦 اقلام همراه محصول

• دستگاه TES-1601

• یک جفت پراب میگر ایمن

• کیف حمل سخت

• باتری‌های AA (داخل بسته)

• دفترچه راهنمای کاربر

💡 نکات عملی و ایمنی

• قبل از تست، مدار را بی‌برق و ایزوله کنید؛ پس از اندازه‌گیری، دشارژ عایق را انجام دهید.

• برای ارزیابی روند فرسودگی، نتایج را در شرایط دمایی مشابه ثبت و مقایسه دوره‌ای انجام دهید.

• در کابل‌ها و موتورهای بزرگ، آزمون‌های تکمیلی مانند PI و DAR (با زمان‌های 1 و 10 دقیقه) توصیه می‌شود.

💰 قیمت و خرید از عصرتولز

قیمت تستر عایق تی ای اس مدل TES-1601 با توجه به شرایط بازار متغیر است. برای استعلام موجودی، قیمت روز و مشاوره انتخاب ولتاژ تست مناسب (250/500/1000V) همین حالا از طریق فروشگاه عصرتولز اقدام کنید. اصالت کالا و پشتیبانی تخصصی تضمین می‌شود.

🆚 مقایسه با محصولات مشابه

• TES-1601 (این مدل): اتورنج، رنج عایقی تا 4000 MΩ، جریان‌های تست بالاتر (تا 1.7 mA) و امکانات کامل عمومی.

• TES-1600: غیراتورنج، رنج عایقی تا 2000 MΩ؛ اقتصادی‌تر اما با امکانات کمتر.

• میگرهای 5kV آزمایشگاهی: مناسب تجهیزات فشارقوی و آزمون‌های ویژه؛ حجیم‌تر و گران‌تر.

🗂️ جدول مشخصات

❓ پرسش‌های پرتکرار (FAQ)

آیا TES-1601 برای تست موتور مناسب است؟
بله؛ با ولتاژهای 500 و 1000 ولت و رنج تا 4000 مگااهم، برای ارزیابی عایق سیم‌پیچ موتورها ایده‌آل است.

اتورنج چه کمکی می‌کند؟
نیازی به انتخاب دستی بازه نیست؛ دستگاه به‌صورت خودکار مناسب‌ترین رنج را انتخاب می‌کند و سرعت و دقت کار بالا می‌رود.

آیا می‌توان ولتاژ AC را اندازه‌گیری کرد؟
بله، رنج 600V AC با دقت ±1.5%rdg+3dgt در دسترس است.

پیوستگی مدار چگونه اعلام می‌شود؟
در مقاومت‌های کمتر از 40Ω بیزر فعال می‌شود؛ ولتاژ مدار باز حدود 12.8V است.

منبع تغذیه دستگاه چیست؟
هشت عدد باتری قلمی AA که به‌سادگی قابل تعویض‌اند.
