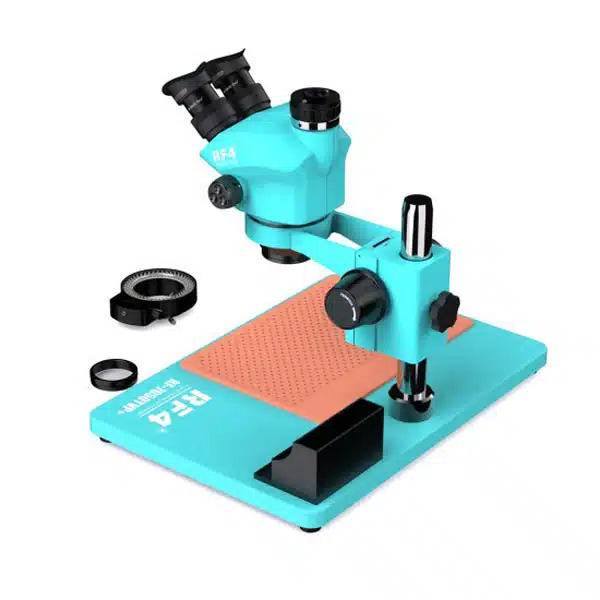

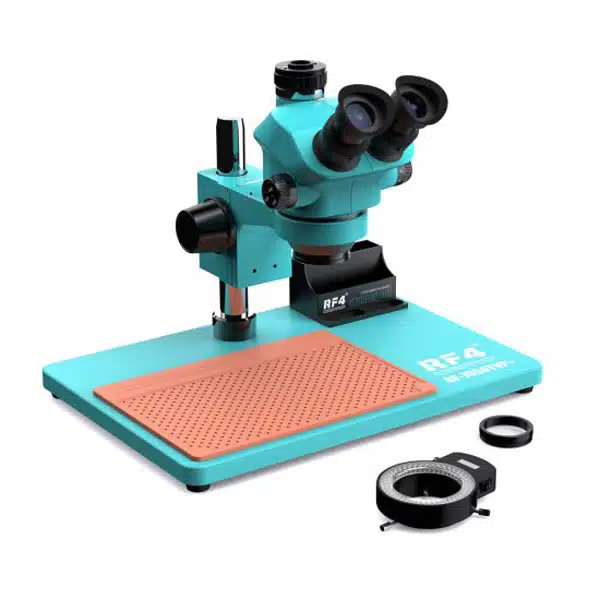

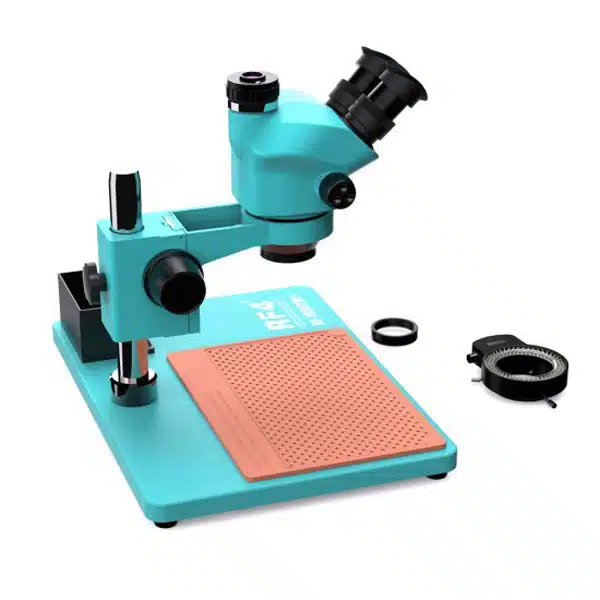

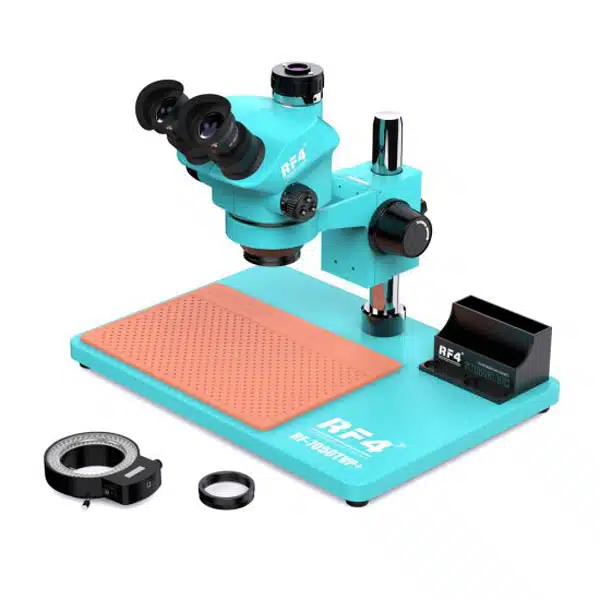

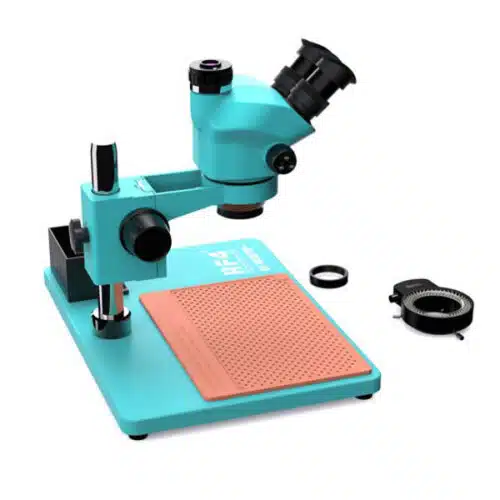

لوپ سه چشم آر اف فور مدل RF4 RF7050-TVP Plus بزرگنمایی 7X تا 50X یا RF4 RF7050-TVP Plus 7X-50X Trinocular Stereo Microscope یک میکروسکوپ استریو حرفه‌ای سه چشم با زوم پیوسته، عدسی‌های WF10X/22mm، آبجکتیو 0.7X تا 5.0X، پورت سوم مخصوص اتصال دوربین، نور LED حلقه‌ای قابل تنظیم و پایه بزرگ رومیزی است که برای تعمیرات موبایل، لحیم‌کاری برد، ریبال و BGA، بررسی قطعات SMD، آموزش، مونتاژ الکترونیک و بازرسی دقیق قطعات استفاده می‌شود.

✨ معرفی لوپ سه چشم آر اف فور مدل RF7050-TVP Plus

لوپ سه چشم آر اف فور مدل RF4 RF7050-TVP Plus برای کاربرانی طراحی شده است که هنگام تعمیر و مونتاژ قطعات ظریف به تصویر استریو، فضای کاری مناسب و امکان نصب دوربین نیاز دارند.

در تعمیرات موبایل و برد، مشاهده دقیق پایه‌های آی‌سی، پدهای PCB، مسیرهای قطع‌شده، قطعات SMD، کانکتور و کیفیت لحیم‌کاری اهمیت زیادی دارد. بزرگنمایی پیوسته این مدل به تعمیرکار اجازه می‌دهد بدون تعویض عدسی، بزرگنمایی را متناسب با نوع کار تغییر دهد.

ساختار سه چشم یا Trinocular یکی از مهم‌ترین تفاوت‌های این مدل با لوپ دوچشم است. کاربر از دو چشمی اصلی برای مشاهده استریو استفاده می‌کند و پورت سوم برای اتصال دوربین سازگار در نظر گرفته شده است.

به این ترتیب می‌توان علاوه بر مشاهده مستقیم از طریق چشمی‌ها، در صورت نصب دوربین مناسب تصویر را روی مانیتور مشاهده، ضبط یا برای آموزش و مستندسازی استفاده کرد.

🔬 بزرگنمایی پیوسته 7X تا 50X

محدوده بزرگنمایی استاندارد لوپ سه چشم RF4 RF7050-TVP Plus از 7 برابر تا 50 برابر است.

این زوم به‌صورت پیوسته انجام می‌شود و کاربر می‌تواند متناسب با نوع قطعه، بزرگنمایی مناسب را انتخاب کند.

بزرگنمایی پایین‌تر برای:

• مشاهده کلی برد
• پیدا کردن محل قطعه
• لحیم‌کاری با فضای دست بیشتر
• بررسی کانکتور و مسیرهای بزرگ‌تر

و بزرگنمایی بالاتر برای:

• پایه آی‌سی
• پدهای ریز
• قطعات SMD کوچک
• ترک و آسیب مسیر
• کنترل کیفیت لحیم‌کاری

مناسب است.

بزرگنمایی بیشتر همیشه به معنی کارایی بیشتر نیست؛ برای لحیم‌کاری عملی معمولاً باید میان بزرگنمایی، میدان دید و فاصله کاری تعادل برقرار شود.

👁️ عدسی‌های چشمی WF10X/22mm

این مدل به یک جفت عدسی چشمی WF10X/22mm مجهز است.

عبارت WF به Wide Field یا میدان دید گسترده اشاره دارد. میدان دید مناسب باعث می‌شود کاربر بخش بیشتری از برد را در هر لحظه مشاهده کند و برای پیدا کردن قطعات مجبور به حرکت مداوم برد نباشد.

چشمی‌های High Eyepoint نیز برای مشاهده راحت‌تر در استفاده طولانی‌مدت طراحی شده‌اند.

فاصله دو چشمی با توجه به فاصله مردمک چشم کاربر قابل تنظیم است تا دو تصویر به یک تصویر سه‌بعدی واحد تبدیل شوند.

🔄 آبجکتیو زوم 0.7X تا 5.0X

سیستم اپتیکی اصلی RF7050-TVP Plus دارای آبجکتیو با زوم پیوسته حدود 0.7X تا 5.0X است.

ترکیب این بخش با چشمی‌های 10X، بزرگنمایی کلی استاندارد 7X تا 50X را ایجاد می‌کند.

ولوم زوم روی بدنه هد قرار دارد و کاربر می‌تواند هنگام کار بدون تعویض عدسی، بزرگنمایی را تغییر دهد.

این نوع زوم پیوسته برای تعمیرات برد بسیار مناسب است، چون تعمیرکار معمولاً بارها بین مشاهده کلی و بررسی جزئیات جابه‌جا می‌شود.

🎥 ساختار سه چشم و امکان اتصال دوربین

RF4 RF7050-TVP Plus یک لوپ سه چشم واقعی است.

دو مسیر برای مشاهده مستقیم از طریق چشم و یک مسیر جداگانه برای نصب دوربین در نظر گرفته شده است.

در پکیج مرجع این مدل یک آداپتور دوربین 0.5X CTV نیز وجود دارد که برای اتصال دوربین‌های سازگار میکروسکوپ به پورت سوم استفاده می‌شود.

توجه داشته باشید:

خود دوربین دیجیتال جزو تجهیزات استاندارد نسخه پایه RF7050-TVP Plus نیست، مگر اینکه محصول به‌صورت کیت همراه دوربین عرضه شود.

بنابراین هنگام تعریف محصول در عصرتولز، دوربین را فقط زمانی جزو اقلام همراه قرار دهید که در بسته‌بندی واقعی موجود باشد.

🔁 هد با زاویه 45 درجه و چرخش 360 درجه

هد مشاهده دستگاه با زاویه 45 درجه طراحی شده است.

این زاویه باعث می‌شود کاربر برای مشاهده برد مجبور نباشد سر و گردن را بیش از حد خم کند و هنگام کارهای طولانی فشار کمتری به گردن وارد شود.

هد قابلیت چرخش 360 درجه نیز دارد. بنابراین موقعیت مشاهده را می‌توان متناسب با جهت میز یا کاربر تغییر داد.

این قابلیت در میزهای مشترک آموزشی یا تعمیرگاهی نیز مفید است و امکان مشاهده دستگاه از جهت‌های مختلف را فراهم می‌کند.

📏 تنظیم فاصله دو چشم

فاصله بین دو چشمی قابل تنظیم است و در منابع این سری محدوده‌ای حدود 55 تا 75 میلی‌متر ذکر می‌شود.

کاربر باید پیش از شروع کار فاصله چشمی‌ها را طوری تنظیم کند که دو تصویر جداگانه به یک تصویر واحد تبدیل شوند.

تنظیم صحیح فاصله مردمک:

• خستگی چشم را کاهش می‌دهد
• تصویر سه‌بعدی بهتری ایجاد می‌کند
• استفاده طولانی از میکروسکوپ را راحت‌تر می‌کند

💡 رینگ لایت LED قابل تنظیم

لوپ سه چشم آر اف فور مدل RF4 RF7050-TVP Plus همراه نور LED حلقه‌ای عرضه می‌شود.

در نسخه‌های رایج این خانواده از چراغ حلقه‌ای 144 LED استفاده می‌شود که دور عدسی نصب شده و نور یکنواختی روی برد ایجاد می‌کند.

شدت نور قابل تنظیم است و کاربر می‌تواند متناسب با جنس سطح و میزان انعکاس، روشنایی را کاهش یا افزایش دهد.

برای بردهای براق یا نقاط دارای قلع زیاد، نور بیش از حد ممکن است بازتاب ایجاد کند. تنظیم شدت نور کمک می‌کند تصویر متعادل‌تر و جزئیات واضح‌تر دیده شوند.

🖥️ مناسب تعمیرات موبایل و برد

RF7050-TVP Plus به‌خصوص برای تعمیرات بردهای الکترونیکی و موبایل مناسب است.

کاربردهای رایج آن شامل:

• تعمیر برد موبایل
• لحیم‌کاری SMD
• ریبال BGA
• تعویض CPU و آی‌سی
• بررسی پایه کانکتورها
• ترمیم مسیر PCB
• تعمیر مادربرد لپ‌تاپ
• بررسی برد کنسول بازی
• مونتاژ قطعات
• کنترل کیفیت لحیم‌کاری
• بررسی قطعات مکانیکی کوچک
• آموزش تعمیرات

تصویر استریو باعث می‌شود کاربر علاوه بر طول و عرض، عمق قطعه را نیز بهتر تشخیص دهد؛ ویژگی‌ای که هنگام کار با پنس، هویه و هیتر اهمیت زیادی دارد.

🧰 پایه بزرگ برای فضای کاری بهتر

نسخه Plus این مدل همراه پایه بزرگ رومیزی عرضه می‌شود.

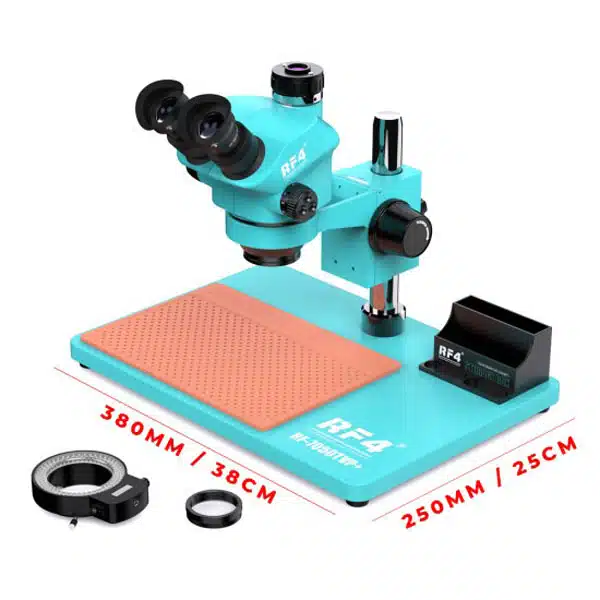

ابعاد پایه در پکیج‌های مرجع حدود 380×250 میلی‌متر ذکر شده است. این سطح نسبت به پایه‌های کوچک فضای بیشتری برای قرار دادن برد موبایل، مادربرد و پد تعمیرات فراهم می‌کند.

پایه سنگین و ستون عمودی به پایداری هد میکروسکوپ کمک می‌کنند و لرزش تصویر هنگام کار را کاهش می‌دهند.

در برخی منابع همین خانواده ابعاد پایه نزدیک 380×260 میلی‌متر نیز ذکر شده است؛ بنابراین اگر ابعاد دقیق برای مشخصات محصول مهم است، نمونه موجودی عصرتولز اندازه‌گیری شود.

🔧 فاصله کاری مناسب برای لحیم‌کاری

یکی از ویژگی‌های مهم میکروسکوپ استریو تعمیراتی، فاصله مناسب میان عدسی و سطح برد است.

در پیکربندی استاندارد سری RF7050 فاصله کاری حدود 100 میلی‌متر است. این فاصله معمولاً فضای کافی برای واردکردن دست، پنس، هویه و سایر ابزارها زیر هد ایجاد می‌کند.

استفاده از عدسی‌های کمکی می‌تواند فاصله کاری و بزرگنمایی را تغییر دهد.

بنابراین هنگام انتخاب عدسی کمکی باید فقط افزایش بزرگنمایی را در نظر نگرفت؛ فضای آزاد زیر میکروسکوپ نیز برای تعمیرات اهمیت زیادی دارد.

🔍 امکان استفاده از عدسی‌های کمکی

در خانواده RF7050 امکان استفاده از عدسی‌های کمکی مانند:

• 0.5X
• 0.7X
• 2.0X

ذکر شده است.

این عدسی‌ها بسته به نوع، می‌توانند میدان دید، بزرگنمایی و فاصله کاری را تغییر دهند.

آداپتور 0.5X CTV دوربین با عدسی کمکی 0.5X زیر هد یک قطعه یکسان نیست.

در پکیج Plus مرجع، آداپتور 0.5X CTV دوربین ذکر شده است؛ وجود عدسی کمکی 0.5X زیر هد باید از روی پکیج واقعی عصرتولز بررسی شود.

🧘 مناسب استفاده طولانی

در تعمیرات حرفه‌ای ممکن است تکنسین چند ساعت در روز از لوپ استفاده کند.

مواردی مثل:

• زاویه 45 درجه هد
• تنظیم فاصله چشمی‌ها
• چشمی Wide Field
• تصویر استریو
• زوم پیوسته
• نور قابل تنظیم

باعث می‌شوند کار طولانی با دستگاه نسبت به ذره‌بین یا دوربین دیجیتال ساده راحت‌تر باشد.

برای جلوگیری از خستگی گردن و کمر، ارتفاع صندلی، میز و میکروسکوپ نیز باید به‌درستی تنظیم شوند.

✅ مزایا و نقاط قوت RF7050-TVP Plus

• ساختار سه چشم Trinocular
• بزرگنمایی پیوسته 7X تا 50X
• آبجکتیو 0.7X تا 5.0X
• چشمی‌های WF10X/22mm
• امکان اتصال دوربین
• آداپتور 0.5X CTV همراه نسخه مرجع
• هد با زاویه 45 درجه
• چرخش 360 درجه
• تصویر استریو سه‌بعدی
• نور LED حلقه‌ای قابل تنظیم
• پایه بزرگ مناسب برد
• مناسب تعمیرات موبایل و BGA
• امکان استفاده از دوربین‌های مختلف
• فاصله کاری مناسب
• مناسب آموزش و مستندسازی تعمیرات

⚠️ نکات مهم قبل از خرید

محصول حاضر RF7050-TVP Plus است و نباید با RF7050TV، RF7050TVP معمولی، RF7050-TVD2 یا نسخه‌های همراه دوربین 2K و 4K اشتباه گرفته شود.

نسخه Plus پایه شامل پورت دوربین و آداپتور CTV است، اما وجود دوربین باید جداگانه بررسی شود.

بزرگنمایی استاندارد اپتیکی این مدل 7X تا 50X است. اعداد بزرگ‌تر که برخی فروشندگان برای میکروسکوپ‌های تعمیراتی ذکر می‌کنند معمولاً حاصل ترکیب عدسی‌های اختیاری هستند.

آداپتور CTV دوربین با عدسی Barlow زیر هد تفاوت دارد.

هنگام نصب دوربین باید اندازه سنسور، مانت و آداپتور مورد نیاز بررسی شود.

لنز و چشمی‌ها باید با دستمال مخصوص اپتیک تمیز شوند و از دستمال زبر یا مواد شوینده عمومی استفاده نشود.

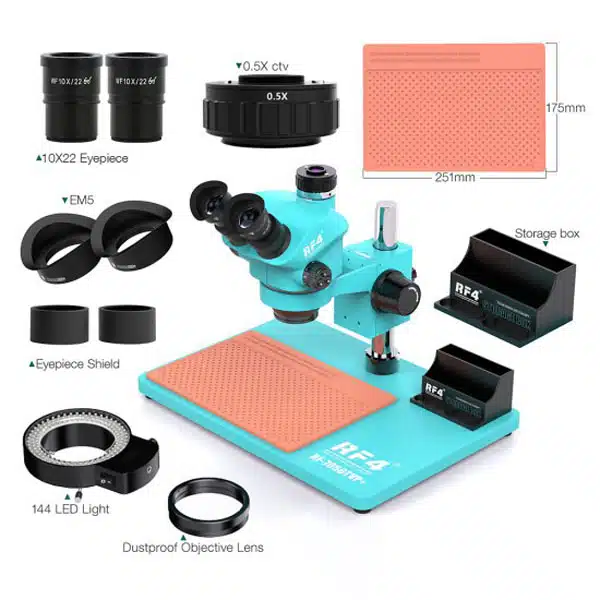

📦 اقلام همراه RF4 RF7050-TVP Plus

بر اساس پکیج مرجع نسخه Plus، محتویات می‌تواند شامل موارد زیر باشد:

• هد لوپ سه چشم RF4 RF7050-TVP Plus
• یک جفت چشمی WF10X/22mm
• پایه بزرگ میکروسکوپ
• ستون و مجموعه فوکوس
• آداپتور دوربین 0.5X CTV
• رینگ لایت LED با کنترل شدت
• شیشه محافظ ضد گردوغبار
• کاور پلاستیکی ضد گردوغبار
• محافظ‌های لاستیکی چشمی
• پد سیلیکونی مقاوم به حرارت
• استند نگهداری پنس و پیچ‌گوشتی

دوربین دیجیتال در پکیج پایه مرجع ذکر نشده است.

اقلام نسخه موجود عصرتولز باید پیش از انتشار نهایی با داخل کارتن تطبیق داده شوند.

💰 قیمت لوپ سه چشم RF4 RF7050-TVP Plus

قیمت لوپ سه چشم آر اف فور مدل RF4 RF7050-TVP Plus با توجه به نوع هد سه چشم، کیفیت اپتیک، بزرگنمایی 7X تا 50X، پایه بزرگ، نور LED، آداپتور دوربین و اقلام همراه تعیین می‌شود.

نسخه‌های همراه دوربین 2K، 4K یا مانیتور قیمت بیشتری دارند و نباید قیمت آن‌ها با نسخه بدون دوربین مقایسه مستقیم شود.

قیمت نهایی عصرتولز بر اساس قیمت سایت مرجع و حاشیه سود تعیین خواهد شد.

🛒 خرید لوپ سه چشم RF4 RF7050-TVP Plus از عصرتولز

خرید لوپ سه چشم آر اف فور مدل RF4 RF7050-TVP Plus از عصرتولز برای تعمیرکاران حرفه‌ای موبایل، برد، لپ‌تاپ، کنسول بازی و تجهیزات الکترونیکی مناسب است.

اگر به لوپی نیاز دارید که هم تصویر استریو مناسب برای لحیم‌کاری ارائه دهد و هم امکان اتصال دوربین برای نمایش تصویر روی مانیتور داشته باشد، RF7050-TVP Plus یکی از گزینه‌های کاربردی در رده 7X تا 50X است.

📊 جدول مشخصات

🔁 مقایسه RF7050-TVP Plus با مدل‌های مشابه RF4

RF7050-TVP Plus برای کاربری عمومی تعمیرات موبایل، فضای کاری مناسب و اتصال دوربین انتخاب متعادلی است. سری RF6565 در صورت نیاز به بزرگنمایی بالاتر می‌تواند گزینه مناسب‌تری باشد.

❓ سوالات متداول

لوپ RF7050-TVP Plus چند برابر بزرگنمایی دارد؟

بزرگنمایی استاندارد آن از 7X تا 50X و به‌صورت پیوسته قابل تنظیم است.

آیا این مدل سه چشم است؟

بله، دارای دو چشمی برای مشاهده مستقیم و یک پورت جداگانه برای نصب دوربین است.

آیا دوربین همراه محصول است؟

در پکیج پایه مرجع RF7050-TVP Plus دوربین دیجیتال ذکر نشده است و فقط آداپتور 0.5X CTV ارائه می‌شود. محتویات نسخه عصرتولز باید بررسی شود.

چه نوع چشمی دارد؟

یک جفت چشمی WF10X/22mm.

آبجکتیو لوپ چند برابر است؟

محدوده زوم آبجکتیو 0.7X تا 5.0X است.

آیا زوم پیوسته است؟

بله، بدون نیاز به تعویض عدسی می‌توان بزرگنمایی را پیوسته تغییر داد.

آیا برای تعمیرات موبایل مناسب است؟

بله، این مدل به‌طور ویژه برای مشاهده و لحیم‌کاری قطعات ریز، برد موبایل و BGA مناسب است.

آیا برای ریبال مناسب است؟

بله، تصویر استریو، فاصله کاری مناسب و زوم پیوسته آن برای ریبال و کار روی BGA کاربردی است.

آیا می‌توان دوربین 2K یا 4K وصل کرد؟

در صورت سازگاری دوربین و مانت با آداپتور CTV، امکان نصب دوربین مناسب وجود دارد.

0.5X CTV چیست؟

آداپتور اپتیکی مخصوص مسیر دوربین است که بین پورت سوم میکروسکوپ و دوربین سازگار قرار می‌گیرد.

آیا 0.5X CTV همان عدسی 0.5X زیر لوپ است؟

خیر، این دو قطعه کاربرد متفاوت دارند. CTV برای مسیر دوربین است؛ عدسی کمکی زیر هد فاصله کاری و بزرگنمایی کلی میکروسکوپ را تغییر می‌دهد.

آیا چراغ LED دارد؟

بله، رینگ لایت LED قابل تنظیم در پکیج مرجع وجود دارد.

آیا پایه بزرگ دارد؟

بله، پایه بزرگ با ابعاد مرجع حدود 380×250 میلی‌متر همراه نسخه Plus ذکر شده است.

آیا هد می‌چرخد؟

بله، هد قابلیت چرخش 360 درجه دارد.

زاویه چشمی‌ها چقدر است؟

هد با زاویه 45 درجه طراحی شده است.

فاصله کاری چقدر است؟

در پیکربندی استاندارد این خانواده حدود 100 میلی‌متر است و با عدسی‌های کمکی قابل تغییر خواهد بود.

آیا برای استفاده طولانی مناسب است؟

طراحی زاویه‌دار هد، تنظیم فاصله چشمی و تصویر استریو آن برای استفاده طولانی مناسب‌تر از ذره‌بین‌ها و دوربین‌های ساده است.
