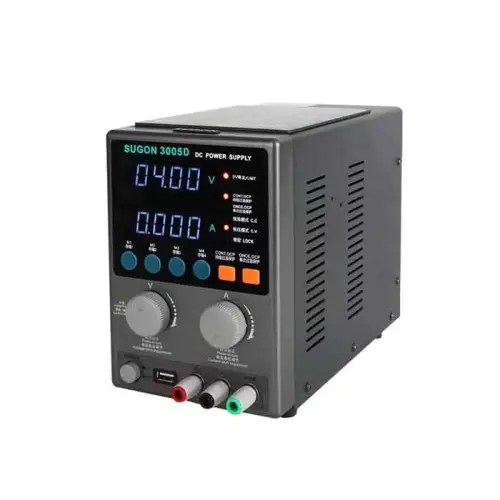

منبع تغذیه سوگون مدل SUGON 3005D در فروشگاه عصرتولز…
این برند دارای تلفظ هایی مشابه سوگون و سوگن یا سُگُن می باشد. دستگاهی با طراحی به روز و امکانات فوق العاده که ورودی برای بر هم زدن بازار دستگاه هایی با طراحی های قدیمی تر و معروف و کارکشته از جمله داژنگ دارد. البته از حق نگذریم اختلاف قیمت این مدل دستگاه با مدل های با امکانات کم تر و معروف از جمله داژنگ و یاکسون و… کم نیست! ولی با توجه به طراحی و امکانات به روز برای کسانی که میخواهند تعمیرات حرفه ای و به روز انجام دهند بسیار وسوسه انگیز است.
منبع تغذیه سوگون مدل SUGON 3005D دارای مشخصات ظاهری زیر می باشد:
مشخصات فیزیکی:
این دستگاه دارای وزن 4.65 کیلوگرم (kg) است.بدنه ی محکم فلزی این منبع تغذیه، به ترتیب دارای طول، عرض، ارتفاع 230x125x175 میلی متر (mm) است. این ابعاد خود دستگاه، بدون بسته بندی می باشد. این دستگاه دارای رنگ (نوک مدادی/طوسی) است.
مشخصات ظاهری:

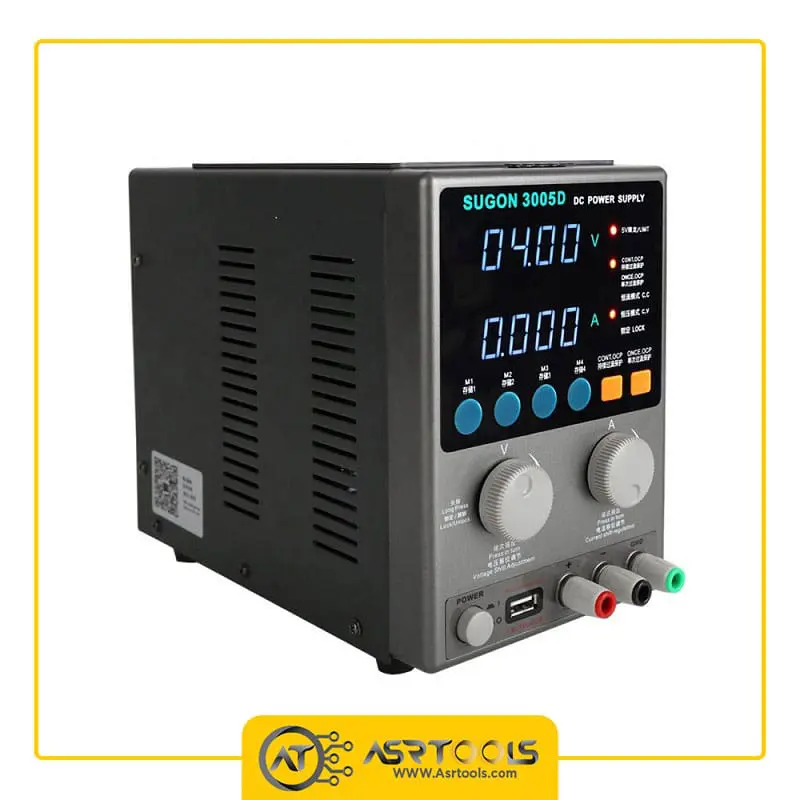

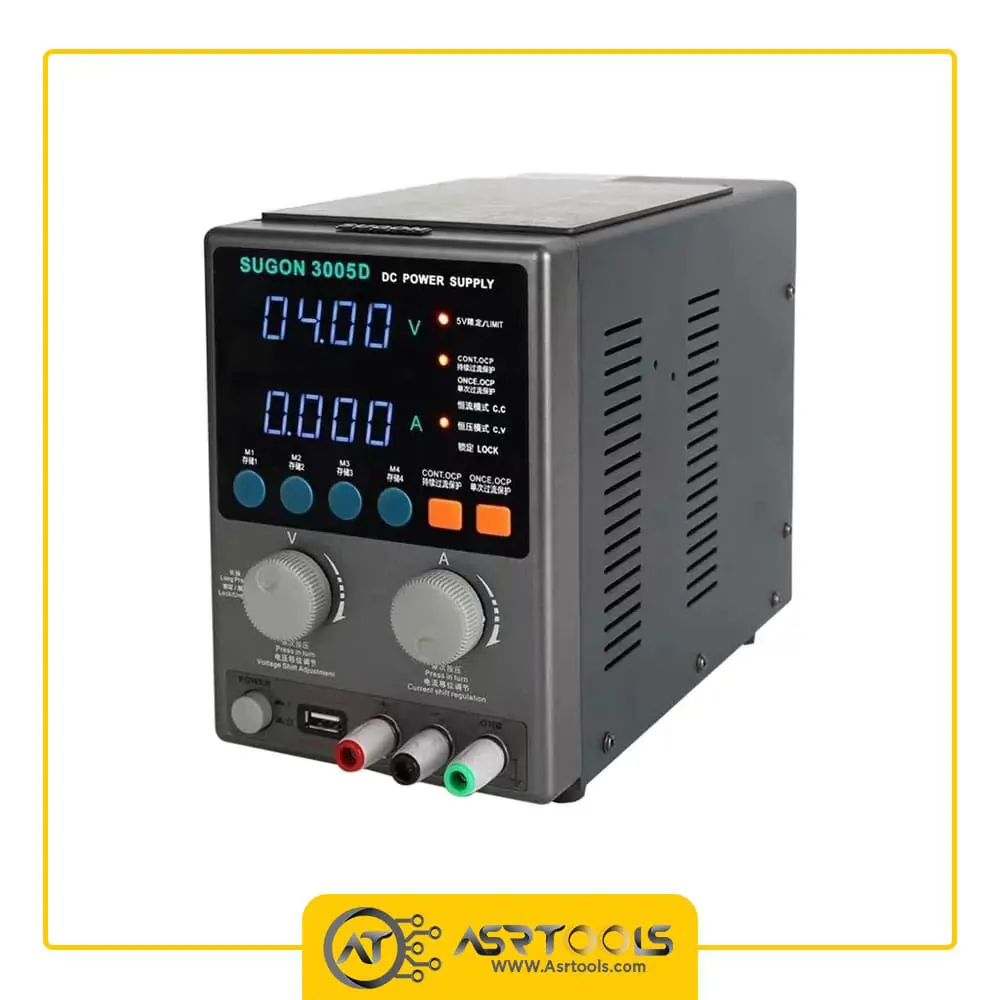

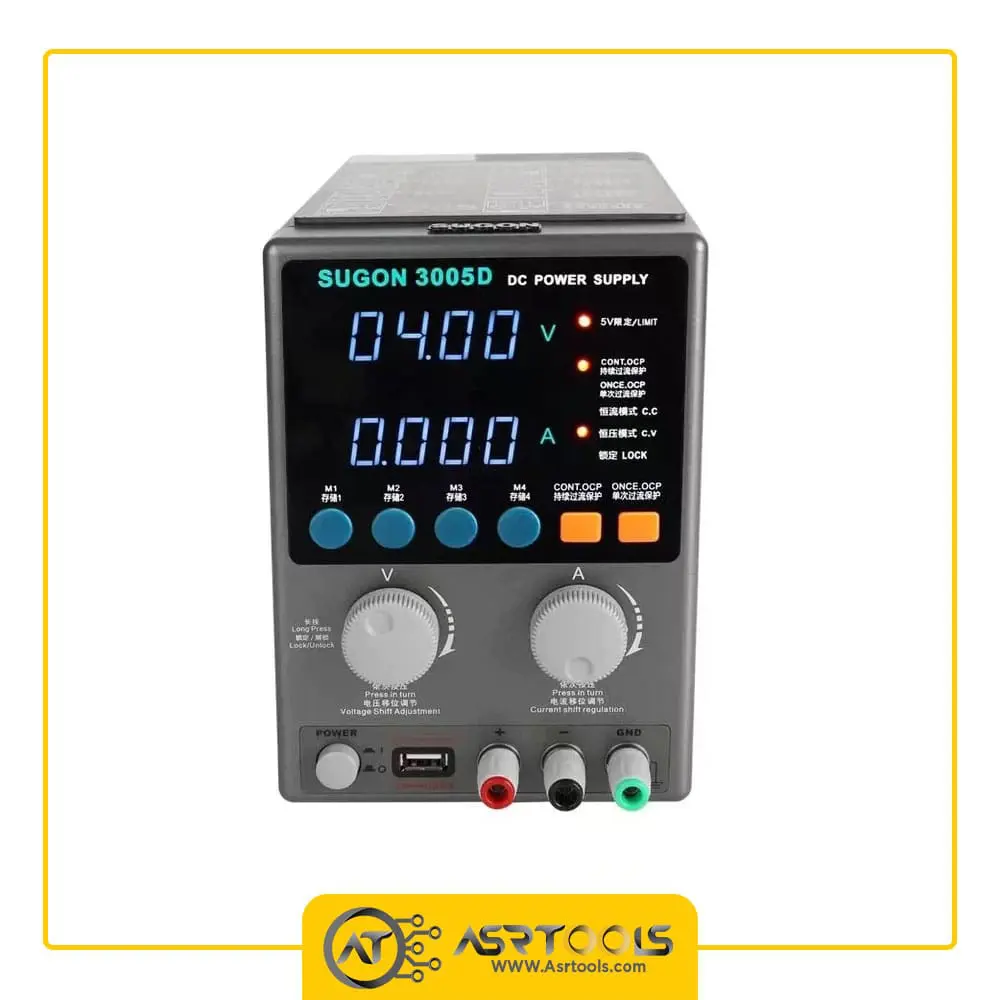

از صفحه ی جلویی دستگاه شروع می کنیم:
قسمت پایینی:
این بخش دارای حالت براق تری نسبت به رنگ کلی آن دارد. این منبع تغذیه دارای کلید پاور رفت و برگشتی فنری در پایین سمت چپ است. این کلید گرد و طوسی رنگ دارای چاپ با متن لاتین POWER می باشد. در سمت راست این کلید علامت کلید و عدد 0 و 1 چاپ شده است که اشاره به خاموش و روشن کردن دستگاه دارد. درگاه خروجی USB در سمت راست کلید پاور قرار دارد. متن انگلیسی Attenition USB voltage setting به رنگ قرمز در بالای این درگاه نوشته شده است. همین متن به زبان چینی و رنگ قرمز در زیر این درگاه نوشته شده است. معنی این متن به این موضوع اشاره دارد که به مشخصات ولتاژ خروجی آن توجه بشود.
سه درگاه (ترمینال) برای اتصال پراب ها در سمت راست این کلید پاور در پایین ترین قسمت دستگاه تعبیه شده است. درگاه اول از سمت چپ (قرمز رنگ) خروجی مثبت، درگاه وسط (مشکی رنگ) خروجی منفی و درگاه سمت راست (سبز رنگ) برای اتصال گراند هستند. رنگی بودن این درگاه ها (ترمینال) به جهت اهمیت شناسایی درگاه مثبت و منفی برای کار الکترونیک است که خوشبختانه از سمت سازنده مد نظر قرار گرفته است.
قسمت میانی:
به قسمت میانی از صفحه ی جلویی دستگاه می رسیم. دو ولوم برای تنظیم خروجی وجود دارد. ولوم سمت راست برای تنظیم شدت جریان (I) که در واحد اندازه گیری آمپر (A) می باشد. ولوم سمت چپ برای تنظیم ولتاژ (V) که در واحد ولت (V) می باشد. این ولوم های در عین ولوم بودن قابلیت کلید فشاری دارند. یعنی در عین حالی که به جهت عقربه های ساعت برای افزایش مولفه و خلاف جهت عقربه های ساعت برای اثر کاهندگی مولفه هستند، با فشار به سمت داخل دکمه زیر آن عمل می کند. در قسمت مشخصات فنی کارایی کامل این ولوم ها را تشریح می کنیم. به عنوان نکته ی پایانی وجود نوشته ها و طرح های چاپی در کنار هر بخش در این قسمت برای راهنمایی کاربر است.

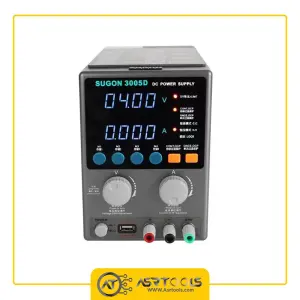

قسمت بالایی:
یک مستطیل یک دست مشکی در ابعاد 11*9 سانتی متر که از نکات زیبایی طراحی این منبع می باشد. در این بخش آیتم های زیر وجود دارد:
- یک ردیف که دارای 6 عدد کلید می باشد. 4 کلید به رنگ سبز تیره که کلید های ذخیره تنظیمات می باشد که در بخش مشخصات فنی به آن می پردازیم. دو کلید نارنجی رنگ برای فعال سازی و غیر فعال سازی حالت بهینه ولتاژ و آمپر نیز وجود دارد. وجود نوشته های چاپی به دو زبان چینی و انگلیسی در بالای هر کلید برای راهنمایی کاربر نیز قابل ذکر است.
- میانه این صفحه دو ردیف چهار رقمی از نوع سون سگمنت seven segment با رنگ نور آبی روشن در سمت چپ وجود دارد. ردیف بالایی برای نمایش ولتاژ خروجی و ردیف پایینی برای نمایش آمپر خروجی می باشد. در سمت راست قسمت میانی نیز چراغ های نمایش دهنده فعال بودن حالت بهینه به رنگ نارجی وجود دارد.
- در نوار بالایی این قسمت مدل دستگاه SUGON 3005D DC POWER SUPPLY نوشته شده است.
نکتهی قابل ذکر دیگری در پنل جلویی دستگاه نمی بینیم که به تشریح آن نپرداخته باشیم!
پشت دستگاه:

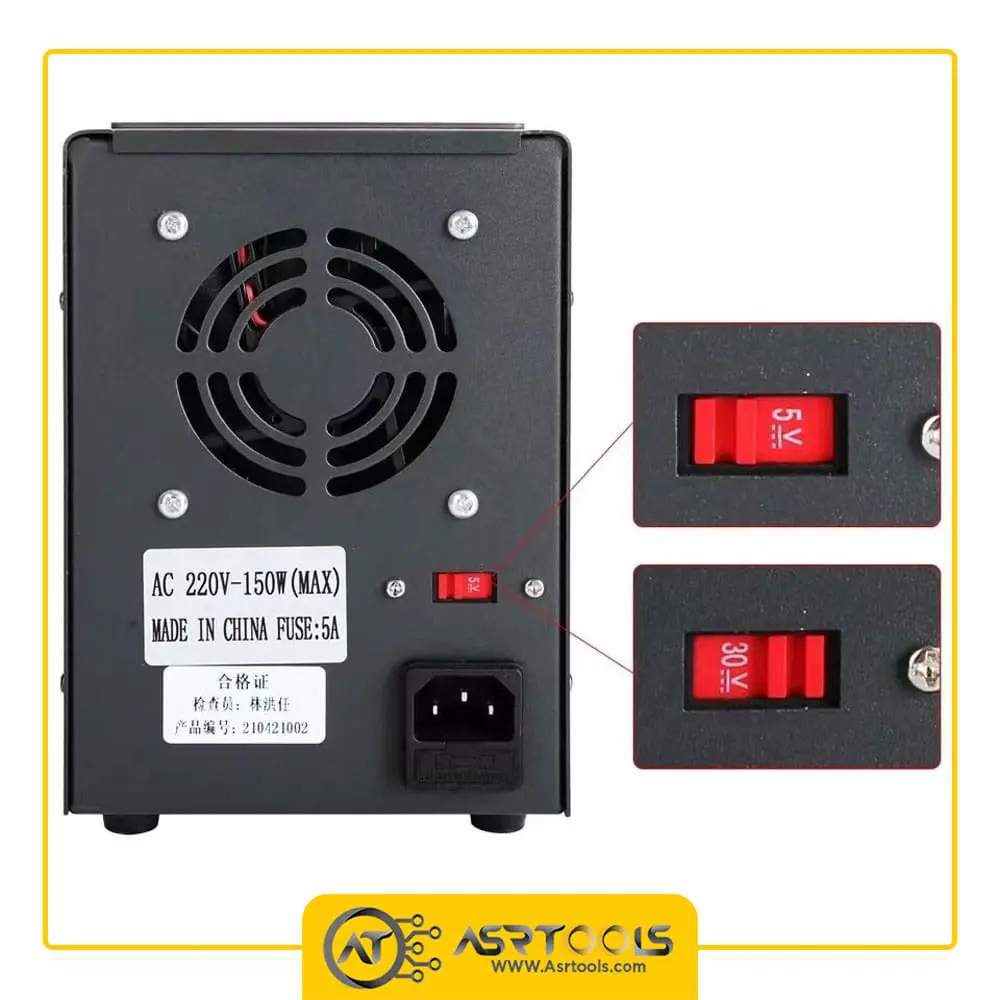

نیمه بالایی این قسمت یک فن که با چهار پیچ چارسو به بدنه متصل شده است. نیمه پایینی یک کلید برای تغییر حداکثر ولتاژ خروجی بین 5 تا 30 ولت به رنگ قرمز که با دو پیچ به بدنه متصل شده و سکت ورودی اتصال به برق شهر و برچسب هایی که مشخصات دستگاه از جمله برق ورودی و فیوز و توان دستگاه بر روی آن نوشته شده (220 ولت 150 وات و فیوز 5 آمپر) قرار دارد.
طرفین دستگاه:
در هر طرف منبع تغذیه سوگون مدل SUGON 3005D از سمت چپ و راست دو ردیف شیار برای خنک کاری بهتر دستگاه ایجاد شده است و همین!
در این قسمت پیچ هایی دیده می شوند که فقط برای قرار دادن قسمت بالایی از بدنه فلزی روی قسمت پایینی است. به نوعی میتوان قسمت بالایی را دربی سوار برقسمت پایینی که همان شاسی اصلی بدنه است دانست.

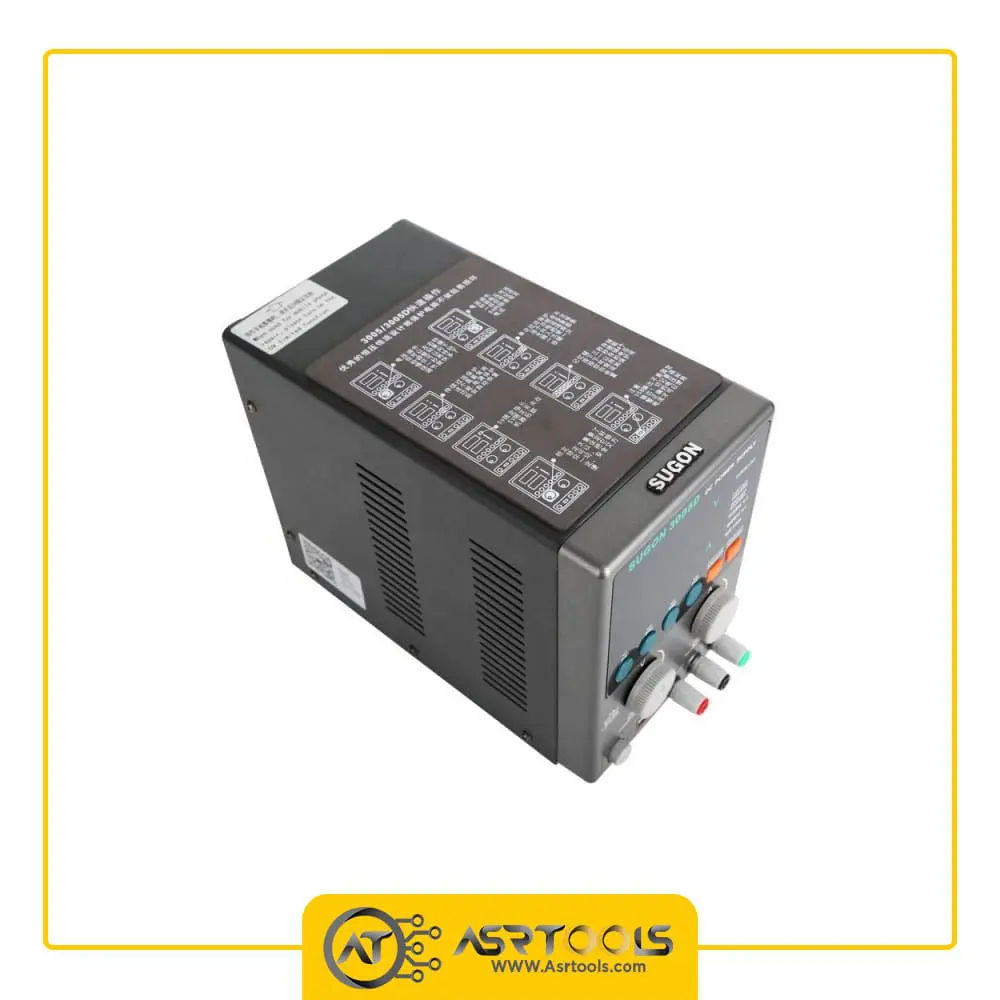

بالای دستگاه:
در قسمت بالای دستگاه هیچ چیزی وجود ندارد و بدنه یک تکه دستگاه است.
منبع تغذیه سوگون مدل SUGON 3005D دارای مشخصات فنی زیر می باشد:
صفحه نمایش دستگاه ولتاژ 2 رقمی که ماکزیمم 30 ولت را با توجه به بازه کاری دستگاه نمایش می دهد. دو رقم اعشار بعد از آن در حد صدم ولت قابلیت تنظیم را به ما می دهد. این صفحه نمایش جریان یک رقمی را در واحد آمپر با توجه به بازه ی (0 تا 5 آمپر) نمایش میدهد. دقت این بخش تا 3 رقم بعد از اعشار یعنی هزارم آمپر می باشد.
دو ولوم که با چرخش ساعت گرد در جهت مثبت و با چرخش پاد ساعت در جهت مفنی خروجی ولتاژ و جریان عمل می کند. حالت دکمه ای این ولوم ها برای جا به جایی بین هر یک از اعداد صفحه نمایش و با چرخاندن آن کم زیاد کردن این اعداد در هنگام تنظیم مولفه های خروجی دستگاه می باشد.
این دستگاه دارای 4 حافظه برای ثبت مشخصات ولتاژ و جریان خروجی می باشد. به این شکل که 4 کلید سبز رنگ جلویی دستگاه هر کدام متعلق به یک حافظه است و زدن بر روی هر یک از آن ها مشخصاتی که قبلا ذخیره شده به عنوان اعداد خروجی ولتاژ و آمپر در نظر گرفته می شود و در صفحه نمایش به تصویر می آید. برای ذخیره سازی اعداد روی این حافظه ها، جریان و ولتاژ مد نظر را تنظیم می کنیم و با فشردن سه ثانیه کلید هر حافظه آن را ذخیر سازی می کنیم.
مشخصات ولتاژ و جریان خروجی این دستگاه:
- ولتاژ 0 تا 30 ولت از نوع مستقیم یا غیر متناوب یا DC
- جریان 0 تا 5 آمپر
روش تست آمپر خروجی دستگاه در مواقعی که جریان روی برد ندارید به این روش می باشد:
با کلید CONT.OCP دستگاه رو در وضعیت C.V قرار بدید. بعد از آن با ولوم ولتاژ، آن را روی زیر 4 ولت تنظیم کنید. (دلیل زیر 4 ولت قرار دادن این است که اگر ولتاژ روی عدد بالایی تنظیم گردد باعث فشار به دستگاه، ایجاد جرقه و فشار به پراب و گرم شدن آن می شود.) سپس با استفاده از ولوم جریان آن را روی حداکثر مقدار (بالای 5 آمپر) تنظیم کنید. حالا با اتصال کوتاه کردن پراب های دستگاه که در خروجی های مثبت و منفی قرار گرفته اند. خروجی جریان را تست کنید. در این وضعیت باید عددی که برای خروجی جریان تنظیم کرده اید را روی صفحه نمایش ببینید. اگر عدد یکسان و بالای 5 آمپر می باشد، دستگاه سالم بوده و کار تست خروجی جریان را به درستی انجام داده اید. دلیل توضیح تست جریان سوگون 3005D مشکل کاربران و قلقی بودن این مرحله است تست بود که خدمت حضورتان آموزش داده شد.
مشخصات برق ورودی به دستگاه:
- ولتاژ برق شهری 220 از نوع غیر مستقیم یا متناوب (AC)
- فرکانس هرتز 50HZ
جمع بندی:

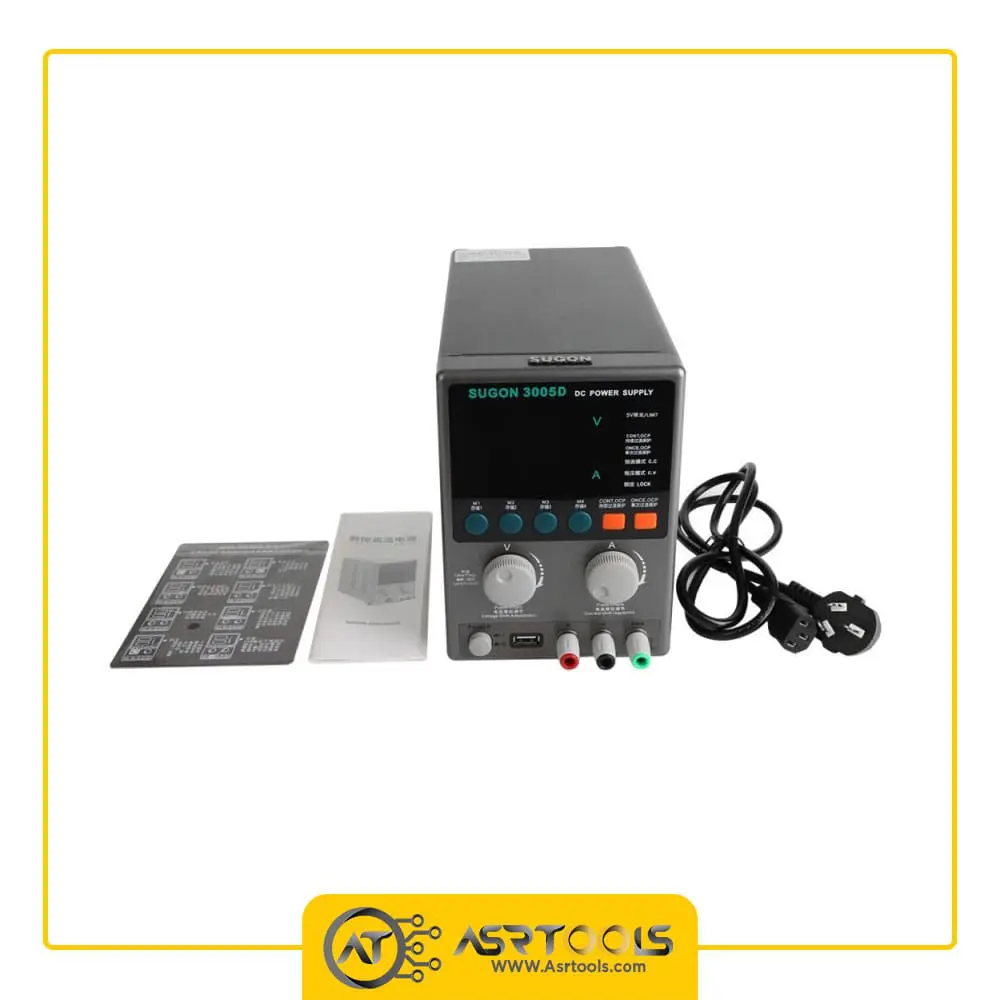

در قسمت جمع بندی اقلام همراه این دستگاه در بسته بندی را نام می بریم:
- کابل پاور
- دفترچه راهنمای انگلیسی

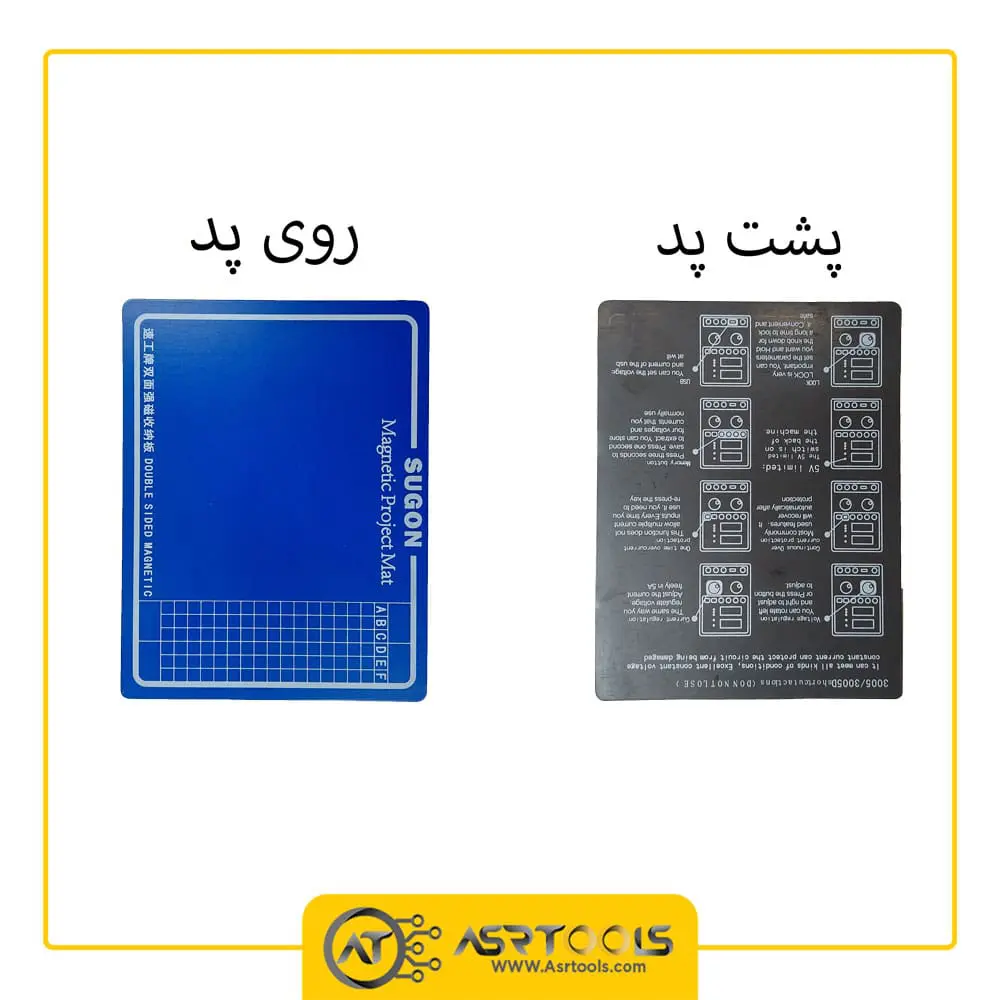

- پد مگنتی برای قرار دادن پیچ ها و ابزار بر روی آن
کامل ترین نقد و بررسی که می توان در مورد این منبع تغذیه نوشت تقدیم حضورتان شد. امیدواریم که مورد پسند شما بوده و کمکی در جهت افزایش اظلاعات شما در مورد این محصول و اساس کار منبع تغذیه ها باشد. در نهایت جهت مقایسه این منبع تغذیه با سایر منبع تغذیه های فروشگاه اینترنتی عصرتولز بر روی لینک ←منبع تغذیه→ کلیک کنید. لطفا جهت ثبت نظرات خود و یا استفاده از دیدگاه های دیگران، از قسمت نظرات کاربران در این بخش استفاده بفرمایید.
