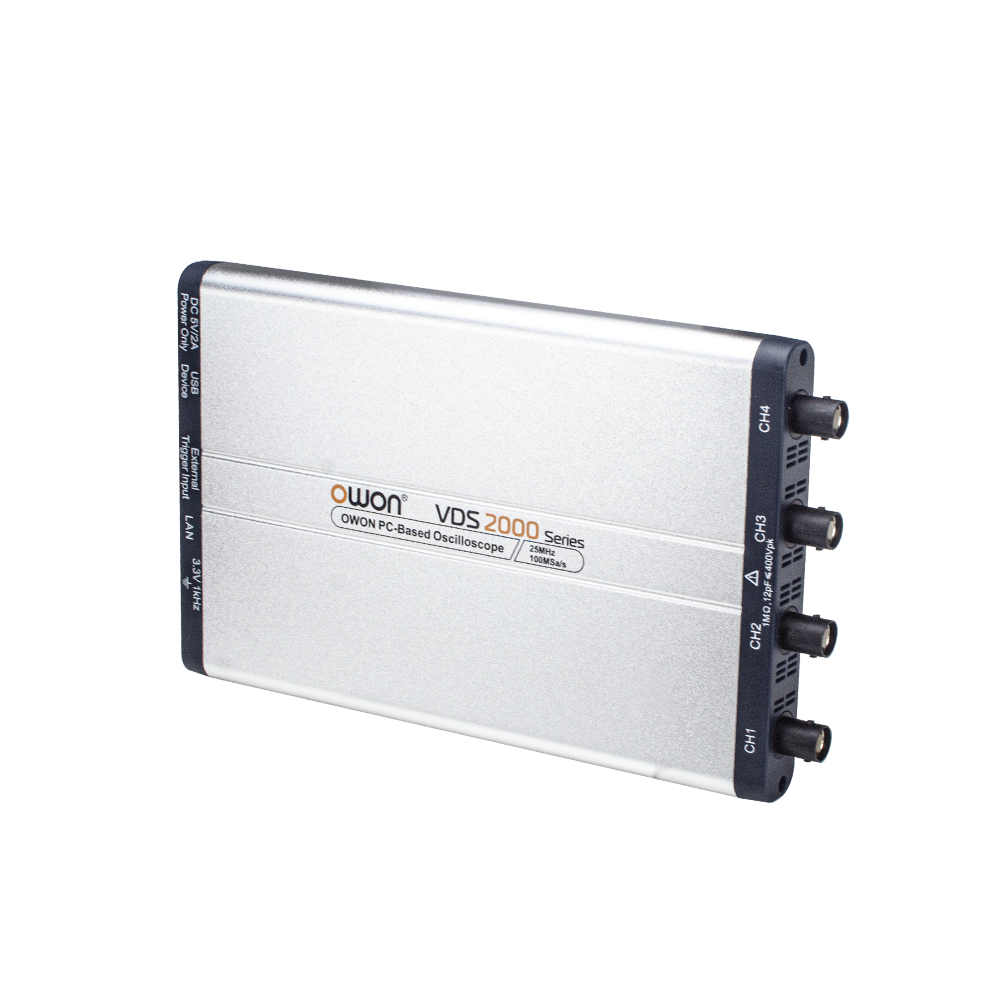

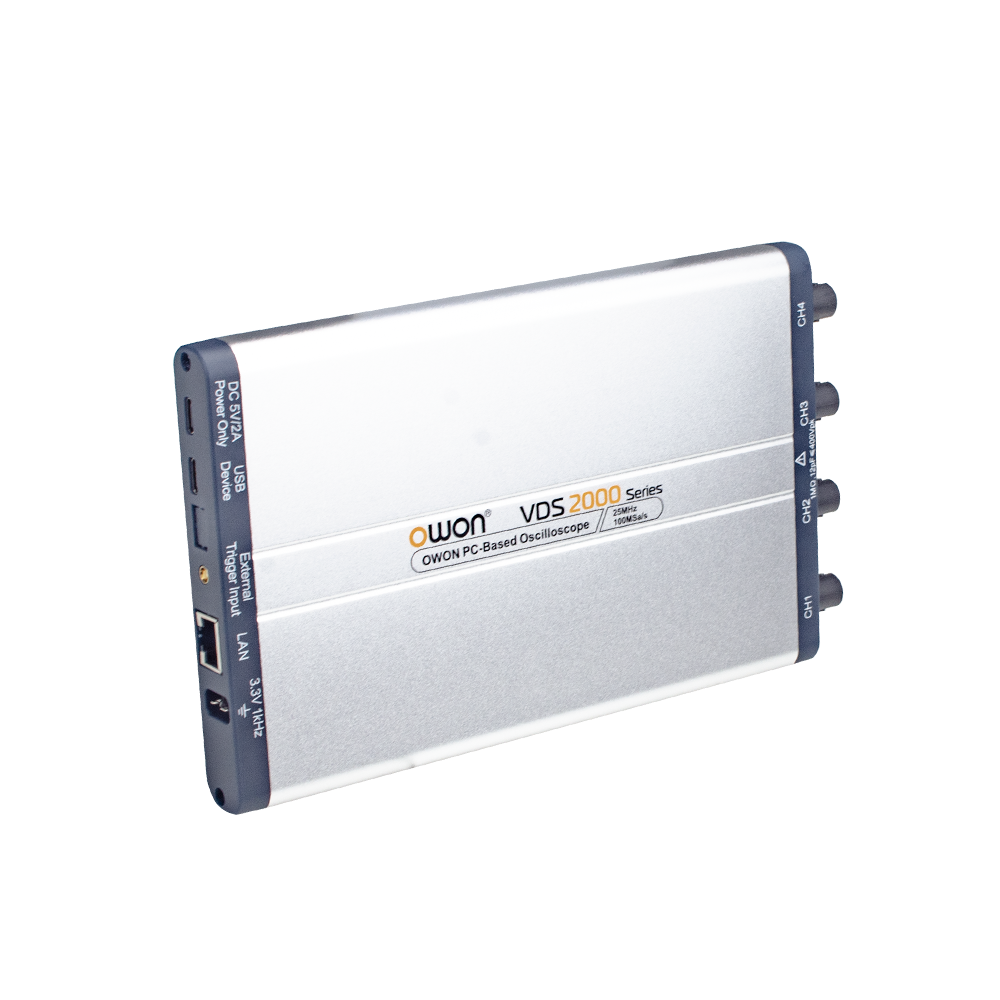

کارت اسیلوسکوپ اوون مدل OWON VDS2254I یک اسیلوسکوپ بدون نمایشگر مستقل با چهار ورودی آنالوگ و پهنای باند ۲۵ مگاهرتز است. نمایش و بررسی شکل موج از طریق رایانه و نرم‌افزار انجام می‌شود. این مدل برای میز آزمایشی که به مشاهده چند مسیر سیگنال نیاز دارد، امکان ثبت و مقایسه چهار کانال را فراهم می‌کند. انتخاب آن باید با پهنای باند سیگنال، نیاز به تعداد کانال و امکانات رایانه مورد استفاده هماهنگ باشد.

تفاوت نسخه I و ارتباط LAN

پسوند I در این مدل به ایزولاسیون رابط ارتباط و تغذیه مربوط است. VDS2254I علاوه بر USB Device با اتصال Type-C، درگاه شبکه LAN دارد. این ویژگی را نباید با ایزوله‌بودن مستقل ورودی‌های آنالوگ از یکدیگر یکسان دانست. هنگام اندازه‌گیری، مسیر زمین و محدودیت پروب و ورودی همچنان اهمیت دارند. پیش از اتصال به مدار، مرجع اندازه‌گیری و ارتباط آن با زمین رایانه و دیگر تجهیزات روی میز را مشخص کنید.

پهنای باند و نمونه‌برداری

پهنای باند ۲۵ مگاهرتز و نرخ نمونه‌برداری ۱۰۰ مگاسمپل بر ثانیه دو مشخصه متفاوت هستند. پهنای باند، پاسخ مسیر آنالوگ را توصیف می‌کند و نرخ نمونه‌برداری به تعداد نمونه‌های دیجیتال در زمان مربوط است. برای مشاهده جزئیات یک موج، هر دو مشخصه همراه با نوع پروب و شرایط اتصال بررسی می‌شوند. نرخ اعلامی را به معنی تضمین مشاهده همه رخدادهای سریع یا یکسان‌بودن نتیجه در تمام تنظیمات اکتساب در نظر نگیرید.

حافظه و روش ثبت شکل موج

سازنده برای هر کانال طول ثبت 1M را معرفی کرده است. حافظه ثبت برای نگهداری بازه‌ای از سیگنال و بررسی بخش‌های آن کاربرد دارد. حالت‌های نمونه‌برداری عادی، تشخیص پیک و میانگین‌گیری در جدول دستگاه آمده‌اند. انتخاب حالت به هدف آزمایش بستگی دارد؛ برای مثال کاهش نوسان نمایش با میانگین‌گیری ممکن است برخی رخدادهای گذرا را پنهان کند. تنظیمات انتخاب‌شده را همراه نتیجه ثبت کنید تا بازبینی آزمایش قابل تفسیر باشد.

تریگر و اندازه‌گیری خودکار

حالت‌های تریگر لبه، ویدئو، شیب و پهنای پالس برای ایجاد ثبت متناسب با رخداد در دسترس هستند. ابتدا کانال و سطح تریگر را بر اساس سیگنال مورد نظر تنظیم کنید و سپس بازه زمانی و حساسیت عمودی را تغییر دهید. دستگاه ۲۰ اندازه‌گیری خودکار از جمله کمیت‌های دامنه و زمان ارائه می‌کند. نتیجه اندازه‌گیری خودکار نیز به کیفیت ثبت، نسبت صحیح پروب و انتخاب بخش مناسب موج وابسته است.

تفکیک عمودی و ورودی‌ها

تفکیک مبدل آنالوگ به دیجیتال این مدل ۸ بیت است. گزینه‌های کوپلینگ DC، AC و زمین به کاربر امکان می‌دهند شیوه نمایش مؤلفه‌های سیگنال را انتخاب کند. برای بررسی سیگنالی با آفست، انتخاب مقیاس و کوپلینگ مناسب اهمیت دارد. دامنه قابل مشاهده روی صفحه را با تحمل ورودی یا تحمل پروب اشتباه نگیرید. حدود مجاز را از راهنمای دستگاه و پروب مورد استفاده بخوانید و محدودیت پایین‌تر مجموعه را رعایت کنید.

تغذیه و اتصال نرم‌افزار

تغذیه دستگاه DC پنج ولت است و جدول سازنده برای VDS2254I حداکثر مصرف هشت وات را اعلام می‌کند. راهنمای سری، اتصال Type-C مخصوص تغذیه را از رابط Type-C ارتباط داده جدا می‌کند. برای ارتباط با رایانه، کابل و درگاه مناسب انتقال داده را انتخاب کنید. پیش از استفاده در یک سامانه اختصاصی، نسخه نرم‌افزار یا SDK و سازگاری سیستم‌عامل را بررسی کنید؛ پشتیبانی از SDK به معنی یکسان‌بودن امکانات همه برنامه‌ها روی همه سیستم‌عامل‌ها نیست.

بدنه و کاربرد روی میز آزمایش

بدنه آلیاژ آلومینیوم با ابعاد ۱۹۰ در ۱۸ در ۱۲۰ میلی‌متر، ساختاری کم‌ضخامت برای قرارگیری کنار رایانه فراهم می‌کند. وزن اعلامی حدود ۳۸۰ گرم است. کابل‌ها را طوری قرار دهید که وزن یا کشش آن‌ها به ورودی‌های دستگاه فشار وارد نکند. پیش از هر آزمایش، اتصال پروب، جبران‌سازی و نام کانال‌ها را کنترل کنید. ذخیره فایل همراه نام مدار، تاریخ و تنظیمات اصلی به مقایسه نتایج در مراحل بعدی کمک می‌کند.

مقایسه و خرید VDS2254I

برای مقایسه با گزینه دوکاناله، صفحه کارت اسیلوسکوپ OWON VDS1022I را ببینید. تعداد ورودی‌ها و نوع رابط هر مدل را مستقل بررسی کنید. قیمت این صفحه برای مدل چهارکاناله VDS2254I است؛ رایانه همراه آن نیست. اقلام همراه باید با بسته سفارش تطبیق داده شوند. هنگام انتخاب، کد کامل دارای پسوند I را مبنا قرار دهید تا نسخه دارای LAN و ایزولاسیون رابط با نسخه پایه اشتباه نشود.

مشخصات فنی VDS2254I

منابع و مطالعه بیشتر

مرجع مشخصات، صفحه رسمی سری VDS2000 در OWON و راهنمای سریع سازنده است. برای آشنایی عمومی با اسیلوسکوپ و نمونه‌برداری سیگنال می‌توانید مقاله‌های ویکی‌پدیا را بخوانید.

برای بررسی گزینه‌های دیگر، دسته کارت اسیلوسکوپ اوون (OWON) را ببینید. هنگام انتخاب، مشخصات و سازگاری هر محصول را جداگانه تطبیق دهید.
