پراب کلوین BNC ویکتور مناسب LCR متر مدل VICTOR LCR BNC 4Wire

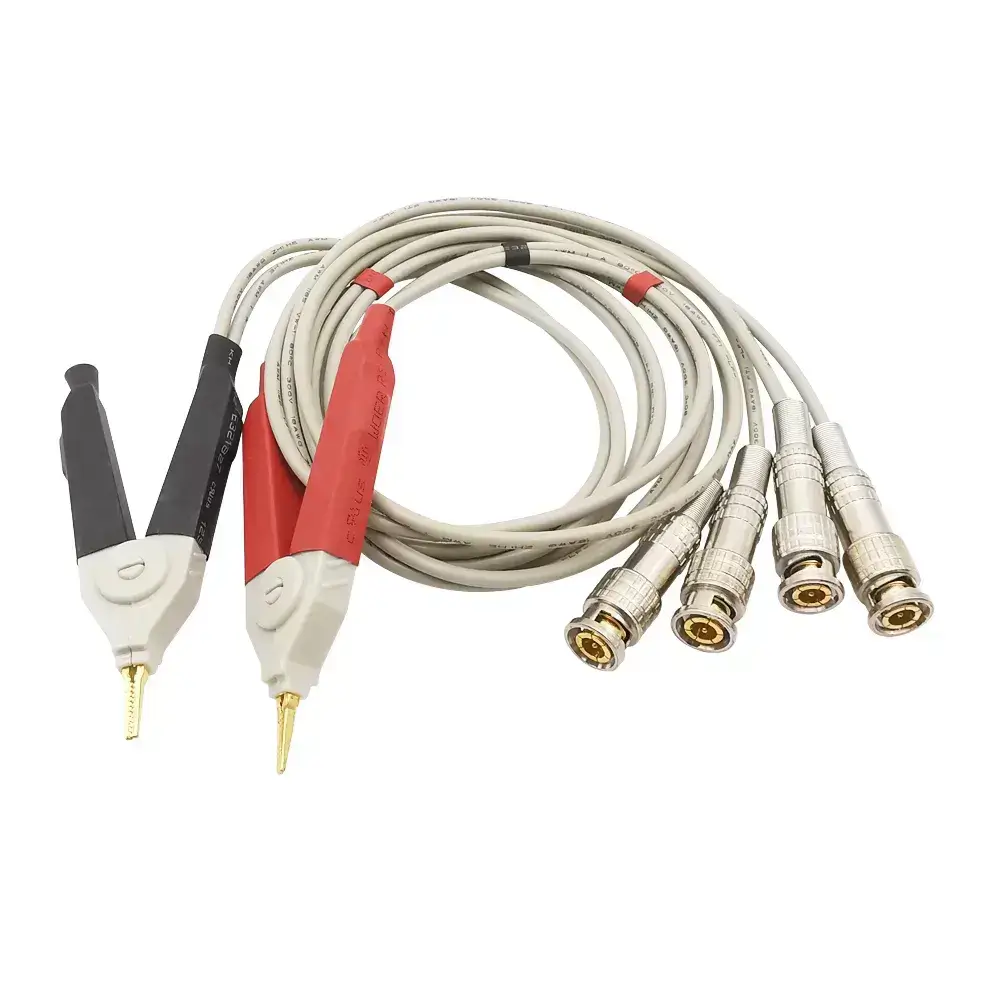

پراب کلوین BNC ویکتور مناسب LCR متر مدل VICTOR LCR BNC 4Wire کابل اندازه‌گیری چهار‌سیمه برای سنجش دقیق L/C/R، ESR و DCR در آزمایشگاه و خط تولید است. English name: VICTOR Kelvin 4‑Wire BNC Test Leads for LCR Meters — dual sense & source leads, 4× BNC male (Hc/Hp/Lc/Lp), Kelvin spring clips with gold‑plated tips, low‑resistance shielded cable, color‑coded red/black.

پراب کلوین BNC مناسب LCR متر مدل VICTOR LCR BNC عصرتولزپراب کلوین BNC مناسب LCR متر مدل VICTOR LCR BNC عصرتولز

✨ این پراب چه مزیتی نسبت به پراب‌های معمول دارد؟

پراب‌های دو سیمه (2‑Wire) مقاومت سیم و تماس را با مقدار قطعه جمع می‌کنند و در اندازه‌گیری‌های میلی‌اهم یا خازن/سلف کم‌ظرفیت خطای قابل توجهی ایجاد می‌شود. پراب کلوین BNC ویکتور مناسب LCR متر مدل VICTOR LCR BNC 4Wire با تفکیک مدار جریان (Source) و حس (Sense) در چهار مسیر مستقل و اتصال BNC چهارگانه، این خطا را حذف کرده و اندازه‌گیری چهار‌سیمه (Kelvin) واقعی را پیاده‌سازی می‌کند. نتیجه، تکرارپذیری عالی و عددی نزدیک به مقدار واقعیِ قطعه است.

🔌 کاربردها

• آزمون مقاومت‌های کم‌اهم، شنت‌ها، باس‌بارها و مسیرهای PCB

• اندازه‌گیری ESR خازن‌ها، DCR سلف‌ها و امپدانس قطعات

• کنترل کیفیت تولید قطعات پسیو و اتصالات

• سنجش قطعات بسته‌های حجیم یا پایه‌دار که با پراب SMD Tweezer قابل گرفتن نیستند

🧩 طراحی و مشخصات ظاهری

• یک جفت کلیپس کلوین فنری با نوک روکش‌داده (طلایی) برای تماس پایدار و مقاوم در برابر اکسیداسیون

• کابل شیلددار کم‌مقاومت با کدگذاری رنگی قرمز/سیاه و روکش نرم برای کار طولانی‌مدت

• سمت دستگاه: چهار فیش BNC نری برای اتصال به ورودی‌های 4‑Wire LCR متر (معمولاً High/Low – Current/Potential)

• طراحی ارگونومیک کلیپس‌ها امکان گرفتن کانتکت‌های ظریف و سطوح تخت را فراهم می‌کند

⚙️ مشخصات فنی کلیدی

• نوع اتصال به دستگاه: 4× BNC Male (استاندارد آزمایشگاهی)

• پیاده‌سازی اندازه‌گیری: 4‑Wire Kelvin (جداکردن Sense از Source)

• نوع گیره: Kelvin Spring Clips با نوک هادی روکش‌دار برای مقاومت تماس پایین

• سازگاری: هر LCR متر چهار‌سیمه با ورودی BNC از جمله بسیاری از مدل‌های VICTOR و سایر برندها

• ایمنی و دوام: کابل شیلددار، روکش PVC انعطاف‌پذیر، نشانه‌گذاری رنگی برای جلوگیری از اشتباه در اتصال

• کاربری: آزمایشگاهی، کنترل کیفیت، تعمیرات و توسعه

نکته حرفه‌ای: برای بهترین دقت، قبل از اندازه‌گیری‌ها «Open/Short Compensation» را در LCR متر اجرا کنید و محل تماس کلیپس‌ها را تمیز نگه دارید.

🧰 اقلام همراه

• یک ست کابل پراب کلوین 4 سیمه با ۴ کانکتور BNC نری

• یک جفت کلیپس Kelvin کدگذاری‌شده (قرمز/سیاه)

🛒 قیمت و خرید از عصرتولز

برای تهیه پراب کلوین BNC ویکتور مناسب LCR متر مدل VICTOR LCR BNC 4Wire از فروشگاه عصرتولز، موجودی و قیمت روز در همین صفحه به‌روزرسانی می‌شود. به‌دلیل نوسانات بازار از درج عدد ثابت خودداری شده است. با تضمین اصالت کالا، مشاوره فنی قبل از خرید و ارسال سریع، با اطمینان خرید کنید.

📊 جدول مشخصات

🔁 مقایسه با محصولات مشابه

• در برابر پراب‌های 2‑Wire (دو سیمه): پراب‌های دو سیمه برای قطعات با مقاومت بالا مناسب‌اند؛ اما در میلی‌اهم‌ها و ESR پایین خطای محسوس دارند. این مدل چهار‌سیمه با حذف مقاومت سیم، عددی پایدار و دقیق ارائه می‌دهد.

• در برابر پراب SMD Tweezer: پنس SMD برای قطعات ریز ایده‌آل است؛ ولی روی قطعات بزرگ یا ترمینال‌های ضخیم محدودیت دارد. کلوین کلیپس سطوح بزرگ و سیم‌های قطور را به‌خوبی می‌گیرد.

• در برابر کابل‌های Banana یا ترمینال پیچی: اگر LCR متر شما BNC چهارگانه دارد، این مدل بدون آداپتور واسط متصل می‌شود و نویز کمتر و اتصال ایمن‌تری فراهم می‌کند.

❓ سوالات متداول (FAQ)

این پراب با چه دستگاه‌هایی سازگار است؟
با LCR مترهای چهار‌سیمه دارای ورودی BNC سازگار است. برای اطمینان از سازگاری، چیدمان پورت‌های دستگاه (High/Low، Current/Potential) را بررسی کنید.

چرا باید 4‑Wire Kelvin استفاده کنم؟
این روش مقاومت کابل و نقطه تماس را از محاسبه حذف می‌کند؛ بنابراین در مقاومت‌های کم و ESR/DCR پایین دقت به‌مراتب بیشتر است.

آیا می‌توان قطعات SMD را هم با کلیپس گرفت؟
برای SMDهای بسیار ریز، پنس‌های SMD مناسب‌ترند؛ اما کلیپس کلوین این مدل قطعات SMD با پدهای درشت یا پایه‌دار را نیز می‌گیرد.

نحوه اتصال درست چگونه است؟
BNCهای High/Low را مطابق برچسب دستگاه به ورودی‌های Current و Potential وصل کنید و سپس کلیپس‌ها را به‌ترتیب قرمز: High و سیاه: Low روی قطعه بگیرید.

برای بهترین نتیجه چه نکاتی را رعایت کنم؟
سطح تماس را تمیز کنید، از Open/Short Compensation استفاده کنید و در فرکانس‌های بالا کابل‌ها را کوتاه و موازی نگه دارید.
