LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C دارای مشخصات فنی زیر است:
| Specification | |||
| Model No. | 4091A | 4091C | |
| Basic Accuracy | LCRZ | 0.20% | |
| Electrolytic Capacitor Mode | √ | ||
| DCR Mode | √ | ||
| Test Signal Frequency | 10Hz-10kHz,adjustable | 10Hz-100Khz,adjustable | |
| Electrical Level | 0.1-2V Adjustable | ||
| Bias Voltage | 0~1500mV | ||
| Test Parameters | L/C/R/Z X/D/Q/θ/ESR | ||
| DCR Range | 0.0001Ω-99.99MΩ | ||
| LCR Parameters Range | R 0.0001Ω-99.99MΩ | ||
| C 0.01pF-99.999uF | |||
| L 0.01uH-9999H | |||
| Features | |||
| Screen | 3.5″ TFT,5 digits | ||
| Measurement Time(≥10kHz) | Fast :8meas/s,Medium:4meas/s,Slow:2meas/s | ||
| Equivalent Circuit | Serial/Parallel | ||
| Backlight Adjustable | √ | ||
| Components Auto identification | √ | ||
| Operation Way | Auto / Manul range | ||
| Language | English/Chinese | ||
| Correction | Open/ Short | ||
| Filter | -50%~5+50% (Fix point 1%,5%,10%20%) | ||
| Comparator | 3 Levels for PASS 1 Level for FAIL 1 Level for AUX |
||
| Max/Min/Ave. | √ | ||
| SCPI | Support | ||
| Interface | USB , RS232 (or 485), Handle / (GPIB USB HOST Available ) | ||
| General Information | |||
| Power Supply | AC 110V-220,45~65Hz | ||
| Product Size | 265mmx305mmx105mm | ||
| Product Weight | 2..3kg | ||

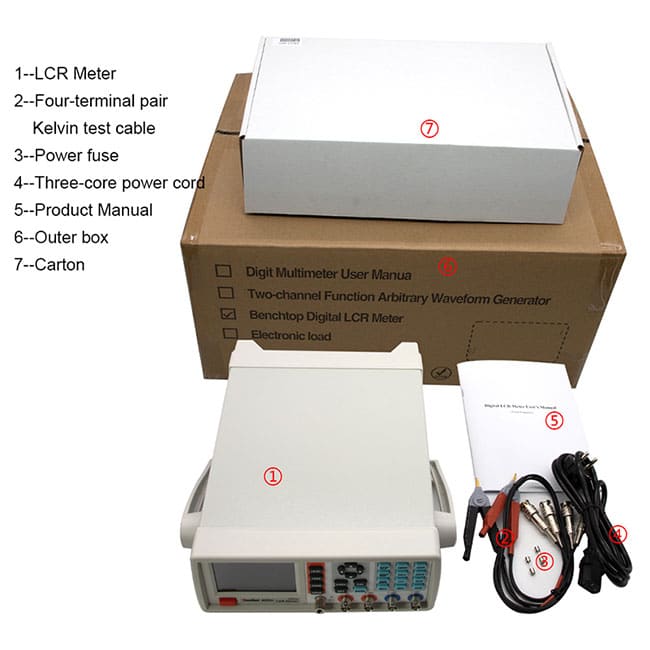

| Standard Accessories | Manual/Power Cable/Test Lead | ||
معرفی LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C یکی از پیشرفته‌ترین دستگاه‌های اندازه‌گیری الکتریکی است که برای اندازه‌گیری دقیق پارامترهای قطعات الکترونیکی مانند مقاومت، ظرفیت خازنی و اندوکتانس طراحی شده است. این ابزار با قابلیت‌های پیشرفته و طراحی کاربرپسند خود، به‌ویژه در صنعت الکترونیک و تعمیرات تخصصی، جایگاه ویژه‌ای پیدا کرده است.
در این مطلب، ویژگی‌های برجسته و مزایای این دستگاه را بررسی می‌کنیم و به شما کمک می‌کنیم تا بهتر با امکانات و قابلیت‌های آن آشنا شوید.
ویژگی‌های کلیدی Victor VC-4091C
1. فرکانس اندازه‌گیری تا 100 کیلوهرتز
یکی از ویژگی‌های برجسته‌ی LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C، پشتیبانی از فرکانس اندازه‌گیری تا 100 کیلوهرتز است. این قابلیت، امکان اندازه‌گیری پارامترهای مختلف قطعات الکترونیکی را با دقت و صحت بسیار بالا فراهم می‌آورد. با این دامنه فرکانسی وسیع، این دستگاه به‌ویژه برای استفاده در پروژه‌های تحقیقاتی و کاربردهای صنعتی مناسب است که نیاز به اندازه‌گیری‌های دقیق و قابل اعتماد دارند.
2. سطح تست 100 ~ 2000 میلی‌ولت
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C قابلیت تنظیم سطح تست از 100 تا 2000 میلی‌ولت را دارد. این ویژگی به کاربران امکان می‌دهد تا پارامترهای مختلف قطعات الکترونیکی را با دقت بالا و در ولتاژهای مختلف بررسی کنند. این دستگاه مخصوصاً برای تحلیل قطعات حساس الکترونیکی مانند خازن‌ها و مقاومت‌های دقیق، ابزار بسیار مناسبی است.
3. پشتیبانی از اندازه‌گیری مقاومت DC و خازن الکترولیتی
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C علاوه بر اندازه‌گیری خازن‌ها و سلف‌ها، قادر به اندازه‌گیری مقاومت DC و خازن‌های الکترولیتی نیز هست. این ویژگی باعث می‌شود که Victor VC-4091C ابزاری چندمنظوره برای تعمیرکاران و مهندسان الکترونیک باشد، زیرا قادر به ارزیابی عملکرد قطعات متنوعی در مدارهای الکترونیکی است.
4. خروجی ولتاژ بایاس داخلی
یکی از قابلیت‌های مهم دیگر LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C، خروجی ولتاژ بایاس داخلی است که محدوده‌ای از 1 میلی‌ولت تا 1500 میلی‌ولت را پوشش می‌دهد. این ویژگی به کاربران اجازه می‌دهد تا برای بررسی دقیق‌تر و تحلیل دقیق‌تر پارامترهای قطعات الکترونیکی، ولتاژ بایاس مناسب را تنظیم کنند. این قابلیت به‌ویژه در آزمایشگاه‌های تحقیقاتی و صنعتی که نیاز به تحلیل‌های دقیق و پیشرفته دارند، بسیار کارآمد است.
5. شناسایی خودکار اندازه‌گیری اجزا
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C دارای قابلیت شناسایی خودکار اجزای الکترونیکی است که به کاربران اجازه می‌دهد بدون نیاز به تنظیمات دستی پیچیده، پارامترهای مختلف قطعات را به سرعت و با دقت بالا اندازه‌گیری کنند. این ویژگی به خصوص برای تکنسین‌ها و مهندسانی که با تعداد زیادی از قطعات الکترونیکی سر و کار دارند، صرفه‌جویی زیادی در زمان و انرژی ایجاد می‌کند.
6. اتورنج
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C مجهز به سیستم اتورنج است که به صورت خودکار محدوده مناسب برای اندازه‌گیری را تنظیم می‌کند. این قابلیت، خطاهای احتمالی ناشی از انتخاب نادرست محدوده اندازه‌گیری را کاهش داده و به دقت نتایج می‌افزاید. با این ویژگی، کاربران دیگر نیازی به تنظیم دستی محدوده اندازه‌گیری ندارند و می‌توانند به سرعت اندازه‌گیری‌های مورد نظر خود را انجام دهند.
طراحی و نمایشگر
1. صفحه نمایش 3.5 اینچی TFT LCD رنگی
یکی از برجسته‌ترین ویژگی‌های ظاهری LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C، صفحه نمایش 3.5 اینچی TFT LCD رنگی آن است. این نمایشگر بزرگ و خوانا، امکان مشاهده نتایج اندازه‌گیری را با وضوح بالا فراهم می‌کند و تجربه کاربری بهتری را ارائه می‌دهد. نمایش نتایج به صورت رنگی و واضح، به خصوص در محیط‌های کاری با نور کم یا در شرایطی که دقت و سرعت اهمیت دارد، بسیار مفید است.
2. رزولوشن 6 رقمی با دقت بالا
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C از رزولوشن 6 رقمی بهره می‌برد که دقت بسیار بالایی در اندازه‌گیری را به همراه دارد. این دقت بالا در اندازه‌گیری، این LCR متر را برای استفاده در کاربردهایی که نیاز به تحلیل‌های بسیار دقیق دارند، مانند آزمایشگاه‌های تحقیقاتی و تولیدی، ایده‌آل می‌سازد.
اتصالات و قابلیت‌های پیشرفته

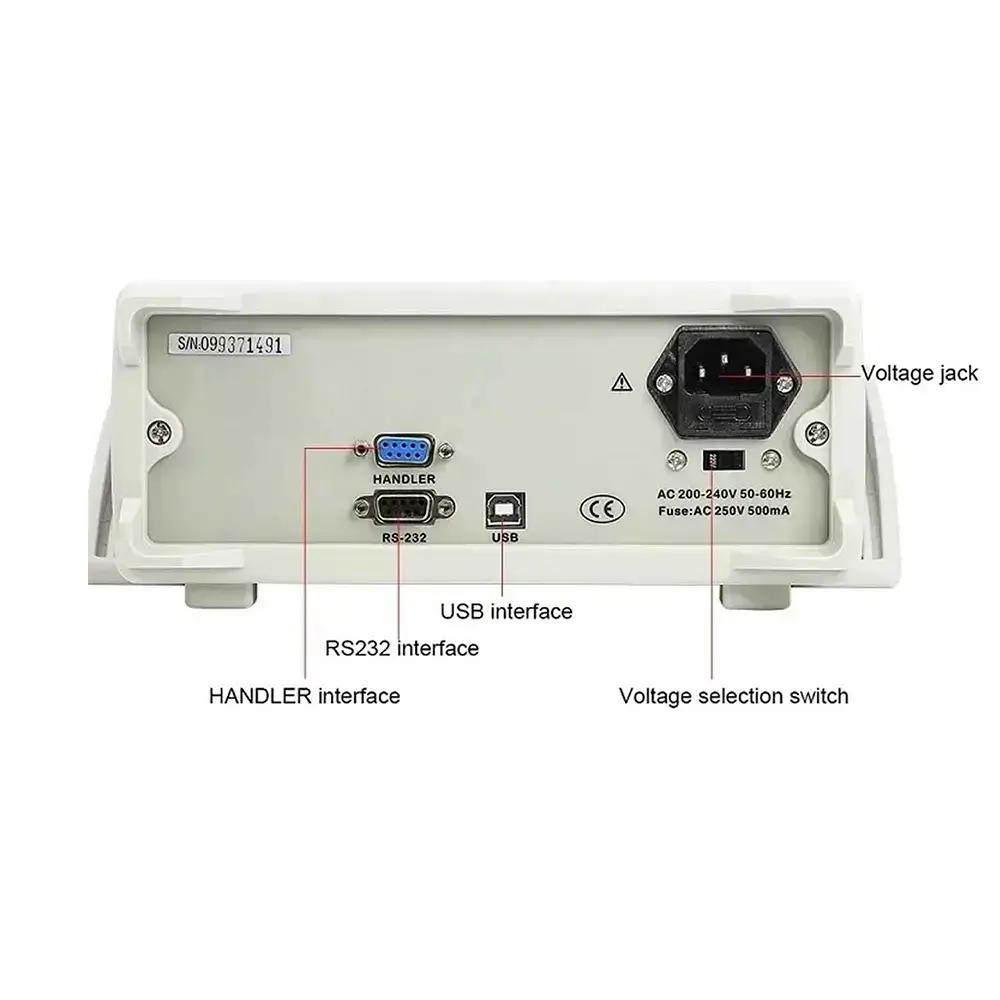

1. قابلیت اتصال به PC از طریق پورت USB و RS232
یکی دیگر از ویژگی‌های مفید LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C، قابلیت اتصال به رایانه از طریق پورت USB و RS232 است. این امکان به کاربران اجازه می‌دهد تا نتایج اندازه‌گیری‌ها را به راحتی به کامپیوتر منتقل کرده و تحلیل‌های پیشرفته‌تری روی داده‌ها انجام دهند. با این قابلیت، می‌توان اطلاعات را ثبت، ذخیره و در صورت نیاز تحلیل‌های دقیق‌تری انجام داد.
2. تابع ثبت داده‌ها
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C دارای تابع ثبت داده‌ها است که شامل ثبت مقادیر حداکثر، حداقل و میانگین می‌باشد. این ویژگی برای تحلیل دقیق‌تر و ارزیابی تغییرات در طول زمان بسیار مفید است. با استفاده از این قابلیت، کاربران می‌توانند رفتار قطعات الکترونیکی را در شرایط مختلف بررسی کرده و نتایج دقیقی به دست آورند.
3. پشتیبانی از پروتکل ارتباطی SCPI
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C از پروتکل ارتباطی SCPI نیز پشتیبانی می‌کند که امکان کنترل و ارسال دستورات از طریق نرم‌افزارهای مختلف را فراهم می‌آورد. این قابلیت به کاربران حرفه‌ای اجازه می‌دهد تا با استفاده از کامپیوتر یا سایر دستگاه‌های خارجی، کنترل دقیق‌تری بر روی عملکرد دستگاه داشته باشند و به راحتی داده‌ها را مدیریت کنند.
کاربردهای LCR متر Victor VC-4091C
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C به دلیل دقت بالا، قابلیت‌های متنوع و پشتیبانی از ویژگی‌های پیشرفته، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. از جمله کاربردهای اصلی آن می‌توان به موارد زیر اشاره کرد:
- تعمیرات و آزمایشگاه‌های الکترونیک: LCR متر Victor VC-4091C ابزاری ضروری برای تعمیرکاران الکترونیک است که با تست و اندازه‌گیری دقیق قطعات سر و کار دارند.
- تحقیق و توسعه: در پروژه‌های تحقیقاتی و توسعه‌ای، دقت بالا و قابلیت ثبت داده‌های دقیق، این دستگاه را به گزینه‌ای ایده‌آل تبدیل کرده است.
- تولید و کنترل کیفیت: در خطوط تولید قطعات الکترونیکی، LCR متر Victor VC-4091C می‌تواند به عنوان ابزاری حیاتی برای اطمینان از کیفیت قطعات و محصولات نهایی مورد استفاده قرار گیرد.
نتیجه‌گیری
LCR متر دیجیتال رومیزی ویکتور مدل Victor VC-4091C با ویژگی‌هایی مانند فرکانس اندازه‌گیری تا 100 کیلوهرتز، سطح تست 100 تا 2000 میلی‌ولت، شناسایی خودکار اجزا، صفحه نمایش 3.5 اینچی TFT LCD رنگی، اتصالات USB و RS232، و دقت رزولوشن 6 رقمی یکی از بهترین ابزارهای موجود در بازار برای اندازه‌گیری دقیق پارامترهای الکترونیکی است. این دستگاه با ارائه قابلیت‌های پیشرفته و دقت بسیار بالا، انتخابی مناسب برای مهندسین، تعمیرکاران، و محققان الکترونیک محسوب می‌شود.
