تک سوئیچ مدل 3x6x5 2PIN SMD 🔘

تک سوئیچ مدل 3x6x5 2PIN SMD یک کلید فشاری لحظه‌ای SMD با ابعاد بدنه 3×6 میلی‌متر و ارتفاع حدود 5 میلی‌متر است که تنها دو پایه‌ی سطح‌مهره‌ای دارد و برای ورودی‌های کاربری، ریست و فرمان‌های سبک ایده‌آل است. English name: 3×6×5 mm 2‑Pin SMD Tactile Switch, Top‑Actuated, Momentary (NO), 12 V 50 mA rating, tape‑and‑reel compatible.

تک سوئیچ مدل 3x6x5 2PIN SMD

⭐ معرفی و کاربردها

اگر برای بردهای فشرده‌تان به یک دکمه‌ی لمسی قابل‌اعتماد نیاز دارید، تک سوئیچ مدل 3x6x5 2PIN SMD ترکیبی از ابعاد کوچک، نصب سریع روی سطح PCB و حس کلیک دقیق را ارائه می‌دهد. وجود دو پَد SMD مسیر سیم‌کشی را ساده می‌کند و مونتاژ را سرعت می‌بخشد. این کلید برای موارد زیر عالی است:

• دکمه Reset/Boot روی بردهای میکروکنترلری (Arduino/ESP/STM32)

• کلیدهای Menu/Enter/Up/Down در پنل‌های کوچک

• تجهیزات آموزشی، ریموت‌ها، ابزار اندازه‌گیری دستی و محصولات مصرفی با فضای محدود

• پروژه‌های تولیدی؛ به‌دلیل سازگاری با Tape & Reel، Pick‑and‑Place به‌راحتی انجام می‌شود

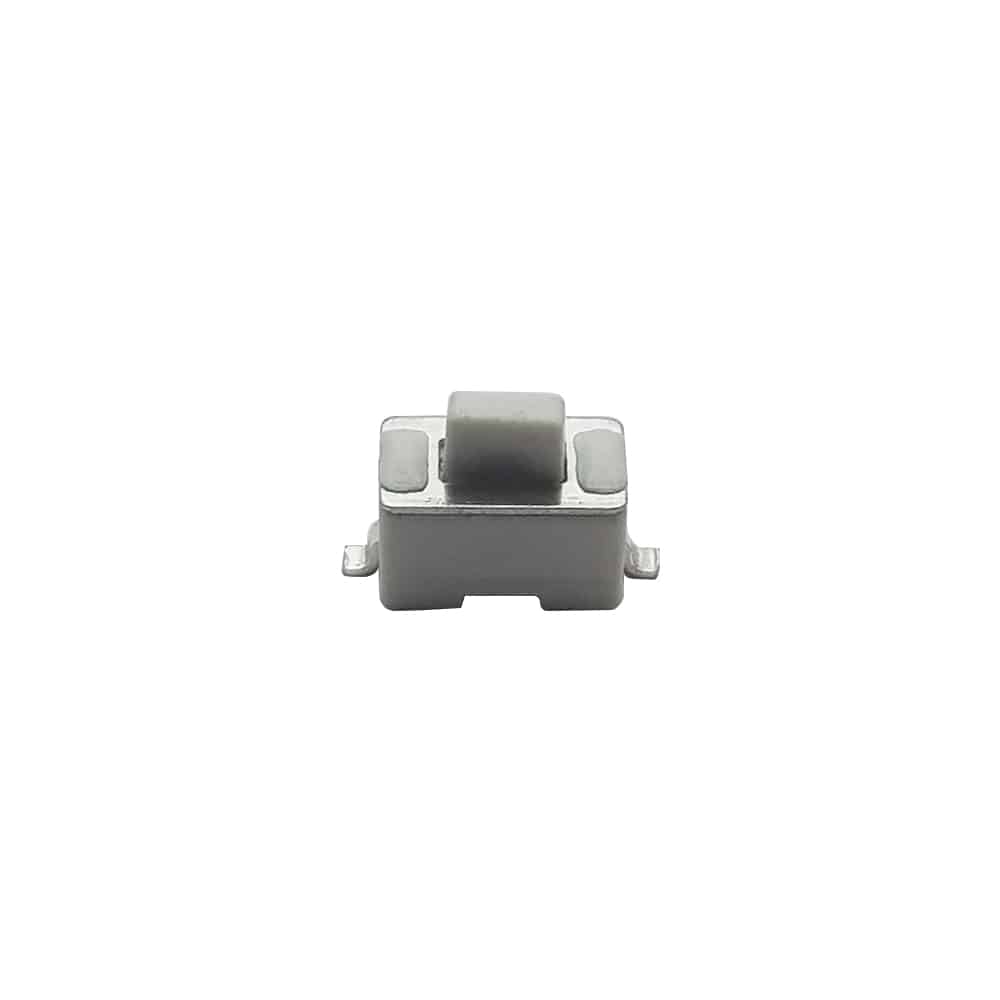

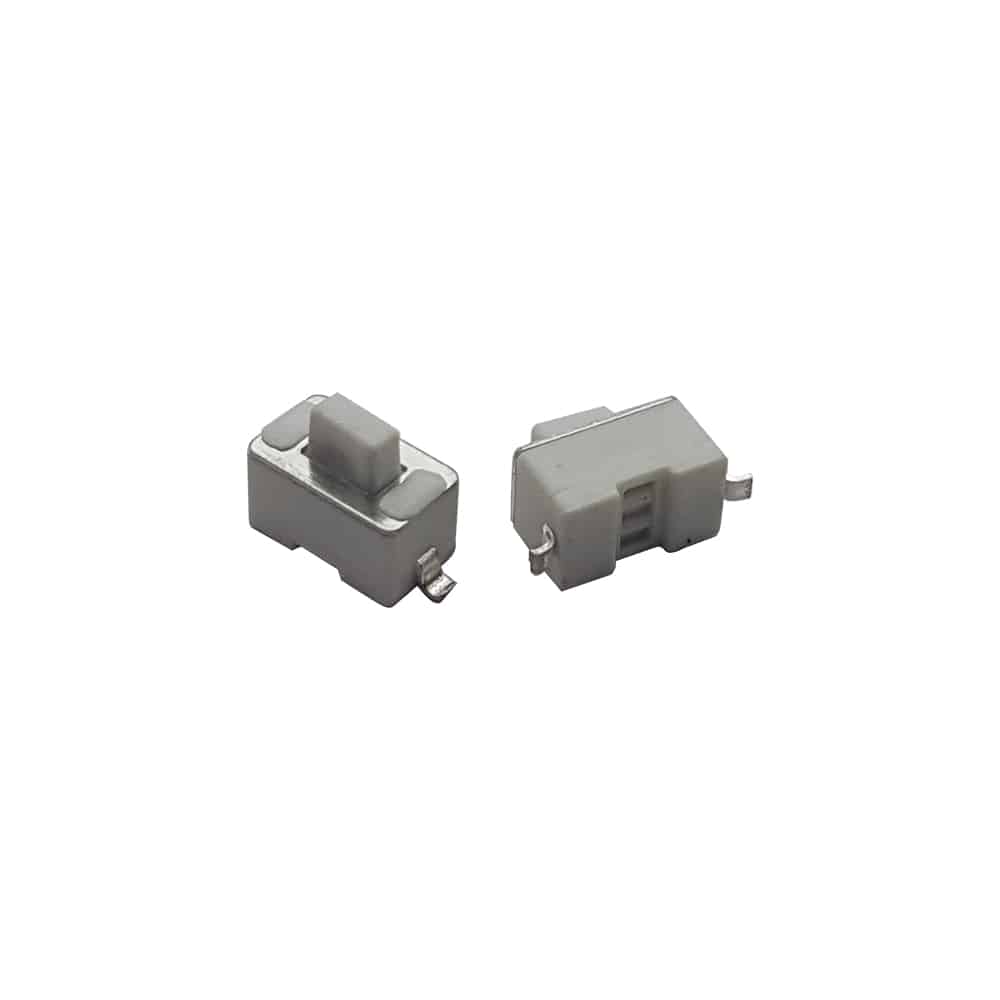

👀 مشخصات ظاهری (Design) ✨

• فرم مستطیلی ۳×۶ میلی‌متر با پلاجر (دکمه) بالازن؛ دسترسی انگشت راحت و یکنواخت

• بدنه‌ی روشن با صفحه‌ی فلزی برای پایداری مکانیکی و هدایت حرارت در ریفلوی

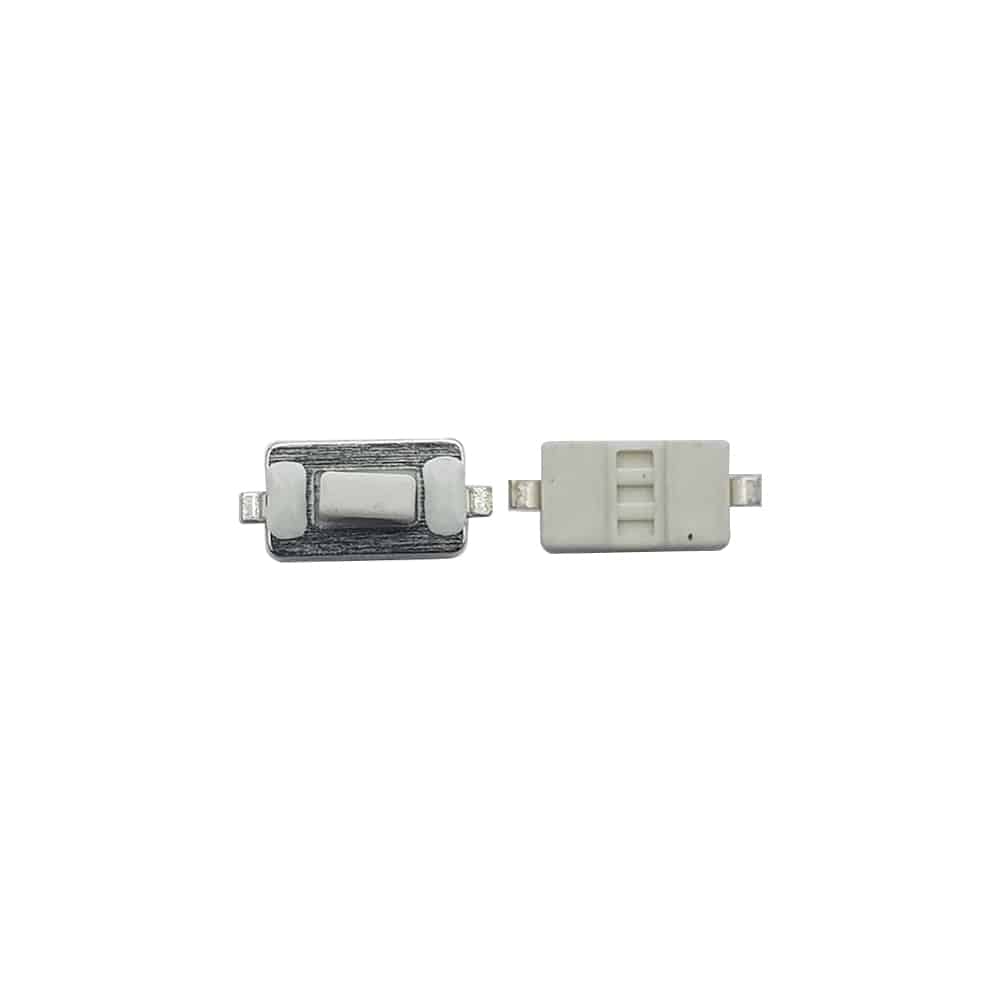

• دو ترمینال SMD در دو طرف بدنه؛ برای لحیم محکم و footprint ساده

• ارتفاع نامی حدود ۵ میلی‌متر؛ مناسب بردهایی که نیاز به بیرون‌زدگی دکمه از قاب دارند

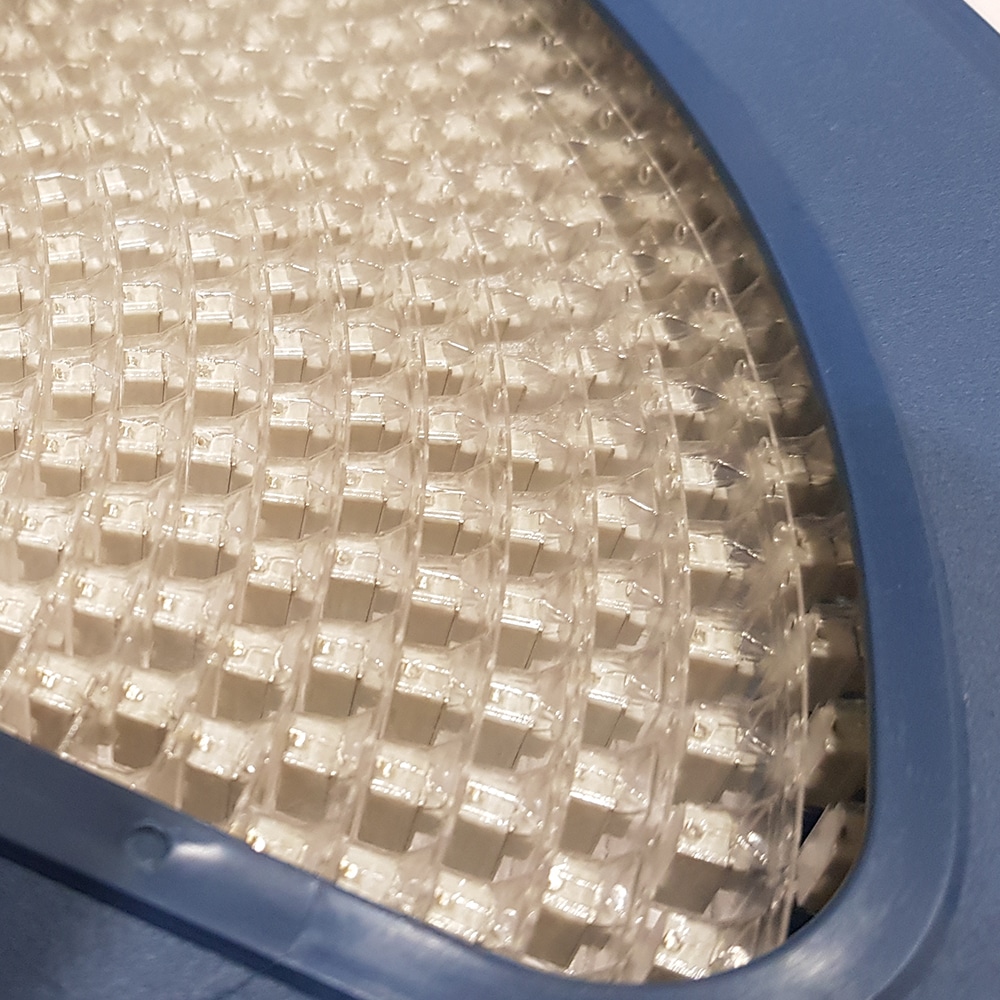

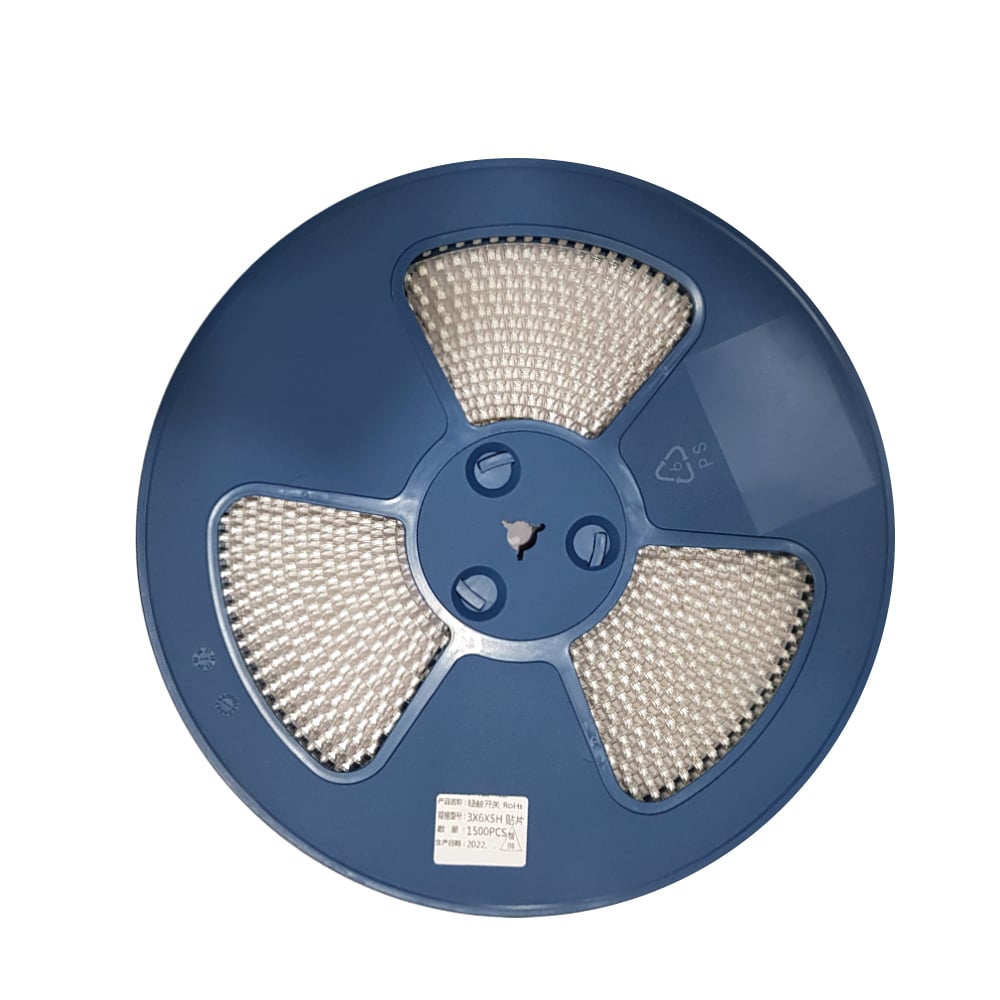

• بسته‌بندی Tape & Reel برای سفارش‌های حجمی (رول‌های چندصد/چندهزار عددی) و کات‌تیپ/تکی برای خریدهای کوچک

تک سوئیچ مدل 3x6x5 2PIN SMD

⚙️ مشخصات فنی (Specs) 🧩

مقادیر زیر «مرسوم/تیپیک» این سری از تاکت‌سوئیچ‌هاست و ممکن است بسته به سری تولید اندکی تغییر کند. برای طراحی نهایی، صفحه محصول و تست عملی را ملاک بگذارید.

• عملکرد: لحظه‌ای (Momentary, NO) – مدار فقط هنگام فشار بسته می‌شود

• تعداد پایه: ۲ پین SMD (یک مسیر واحد)

• ابعاد بدنه: 3×6 mm | ارتفاع: ~5 mm

• ریتیـنگ الکتریکی پیشنهادی: DC 12 V / 50 mA برای سیگنال و بار سبک

• مقاومت تماس تیپیک: ≤ 100 mΩ

• مقاومت عایقی تیپیک: ≥ 100 MΩ در 100 VDC

• قابلیت تحمل دی‌الکتریک: حدود 250 VAC/1min (تیپیک)

• نیروی فشاری مرسوم: 160–260 gf با کلیک محسوس

• عمر مکانیکی: در محدوده 100k–200k سیکل بسته به شرایط کار

• روش نصب: Surface‑Mount (SMD) – سازگار با ریفلوی/هویه هوای گرم

• کاربری: ورودی کاربری، ریست، انتخاب حالت، کلیدهای چندگانه پنل

توصیه طراحی: برای حذف تریگرهای ناخواسته از دیبانس نرم‌افزاری ۱۰–۱۰۰ ms یا فیلتر RC استفاده کنید و ورودی میکروکنترلر را با Pull‑up/Pull‑down پایدار کنید.

تک سوئیچ مدل 3x6x5 2PIN SMD

📦 اقلام همراه (H3)

• تک سوئیچ مدل 3x6x5 2PIN SMD – یک عدد

• گارانتی اصالت و سلامت فیزیکی از فروشگاه عصرتولز

در خریدهای عمده، ارسال به‌صورت Tape & Reel انجام می‌شود.

🛒 قیمت و خرید

برای خرید تک سوئیچ مدل 3x6x5 2PIN SMD از فروشگاه عصرتولز، این کالا را به سبد خرید اضافه کنید. قیمت روز به‌صورت لحظه‌ای به‌روزرسانی می‌شود؛ با توجه به نوسانات بازار از درج عدد ثابت خودداری می‌کنیم. کلیه سفارش‌ها با بسته‌بندی ایمن ارسال می‌شوند تا پایه‌ها و بدنه آسیب نبیند.

🧠 نکات نصب و بهره‌برداری حرفه‌ای

• فوت‌پرینت را مطابق ابعاد 3×6 با پَدهای کافی و ماسک قلع مناسب طراحی کنید تا از پُل‌قلعی جلوگیری شود.

• در مونتاژ دستی، از شار لحیم و نوک پهن استفاده کنید و حرارت را کوتاه و کنترل‌شده اعمال کنید.

• اگر کلید زیر قاب قرار می‌گیرد، ارتفاع ۵ میلی‌متر را با ضخامت پنل بسنجید؛ در صورت نیاز از کپ/دکمه پلاستیکی استفاده کنید.

• برای محیط‌های گردوغبار/رطوبت، به‌کمک کاور سیلیکونی یا طراحی واشر در پنل، نفوذ را کاهش دهید.

• در مسیرهای نویزی، برای اطمینان از ثبت تک‌بار فرمان، Interrupt + Debounce یا نمونه‌برداری نرم‌افزاری را به‌کار بگیرید.

تک سوئیچ مدل 3x6x5 2PIN SMD

📊 جدول مشخصات

🔍 مقایسه با محصولات مشابه

• تک سوئیچ 6×6×7 4PIN SMD: ابعاد بزرگ‌تر و ۴ پایه برای استحکام مکانیکی بیشتر؛ اما فضای PCB بیشتری می‌گیرد. اگر فضا محدود است و سیم‌کشی ساده می‌خواهید، تک سوئیچ مدل 3x6x5 2PIN SMD گزینه‌ی مناسب‌تری است.

• تک سوئیچ 5×5×0.8 4PIN SMD: فوق‌کم‌ارتفاع برای دستگاه‌های بسیار باریک؛ در مقابل لمس آن ظریف‌تر است و برای پنل‌های معمولی، ارتفاع ۵ میلی‌متر این مدل، کاربرپسندتر خواهد بود.

• نسخه‌های THT (پایه‌دار): مقاومت مکانیکی بالاتری دارند، ولی سرعت مونتاژ پایین‌تر و اشغال فضای بیشتر نسبت به SMD.

❓ FAQ — سوالات پرتکرار

۱) این مدل NO است یا NC؟
Normally Open (NO) است؛ در حالت عادی باز و هنگام فشار، مدار بسته می‌شود.

۲) چرا گاهی چندبار تریگر می‌شود؟
به‌دلیل Bounce طبیعی تماس‌ها. با دیبانس نرم‌افزاری/RC مشکل برطرف می‌شود.

۳) آیا می‌توان با هویه دستی نصب کرد؟
بله؛ با شار مناسب و اعمال حرارت کوتاه. برای تیراژ بالا، ریفلوی پیشنهاد می‌شود.

۴) دو پین بودن چه مزیتی دارد؟
سیم‌کشی ساده‌تر و footprint کوچکتر؛ برای ورودی‌های دیجیتالِ ساده، دو پین کاملاً کافی است.

۵) برای برق شهر مناسب است؟
خیر؛ برای سیگنال‌های کم‌ولتاژ/کم‌جریان طراحی شده است. برای بارهای قدرتی از رله/کلید مناسب استفاده کنید.

۶) اگر زیر قاب قرار گیرد لمس سخت نمی‌شود؟
ارتفاع ~۵ میلی‌متر معمولاً مناسب پنل‌های نازک تا متوسط است؛ در صورت نیاز، کپ پلاستیکی اضافه کنید.
