دستگاه LCR متر و ESR دیجیتال فینرسی مدل FNIRSI LC1020E

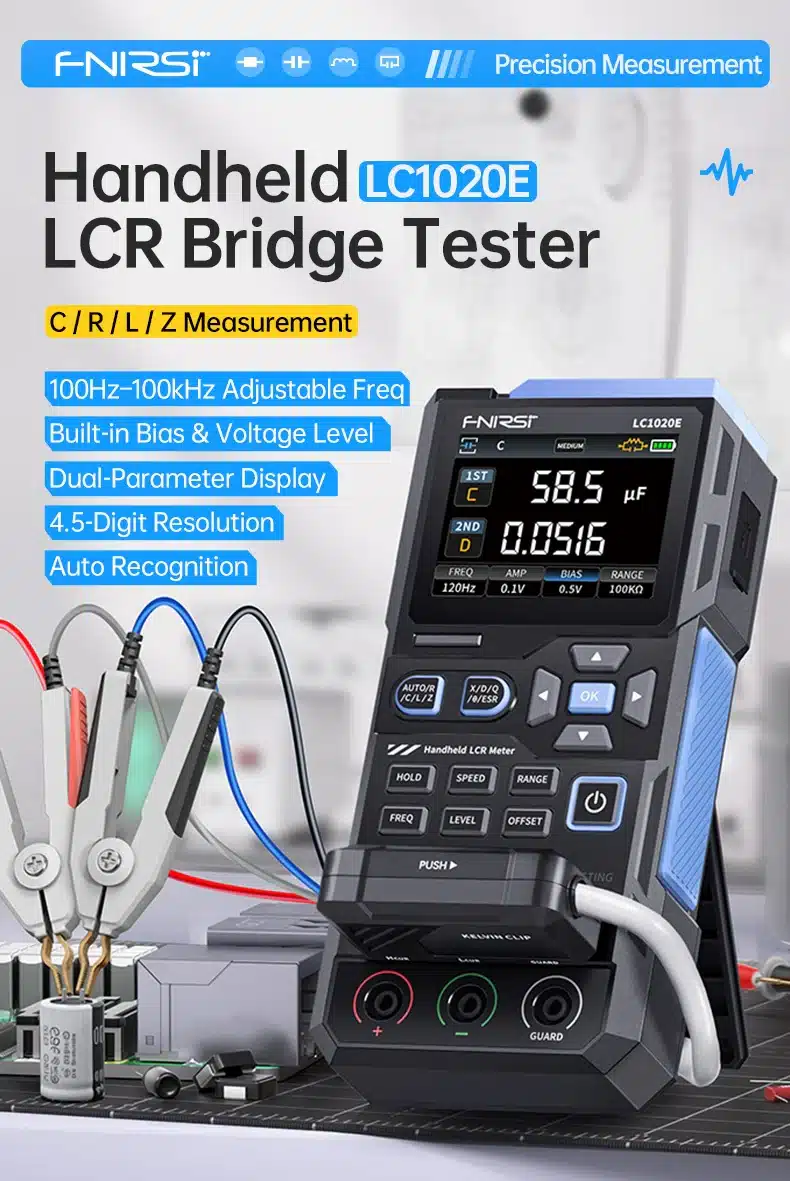

دستگاه LCR متر و ESR دیجیتال فینرسی مدل FNIRSI LC1020E یک پل LCR دستی با دقت بالاست که اندازه‌گیری‌های سلف (L)، خازن (C)، مقاومت (R)، امپدانس (Z) و ESR را به‌همراه پارامترهای ثانویه X/D/Q/θ با نمایش دوپارامتری 4.5 رقمی ارائه می‌دهد و برای تحقیق‌وتوسعه، تعمیرات، تست تولید و آموزش علمی در عصرتولز عرضه می‌شود.
English name (one sentence with key specs): FNIRSI® LC1020E High‑Precision Handheld LCR & ESR Digital Bridge Tester with 2.8‑inch TFT, dual 4.5‑digit display, 100 Hz–100 kHz test frequency, 0.1/0.3/0.6 V RMS levels, 0.0/0.5 V bias, ranges L:0–100 H, C:0–100 mF, R:0–10 MΩ, USB Type‑C, 3000 mAh Li‑ion, Kelvin clip, shorting plate, sorting & record functions.

✨ ویژگی‌های برجسته (Highlights)

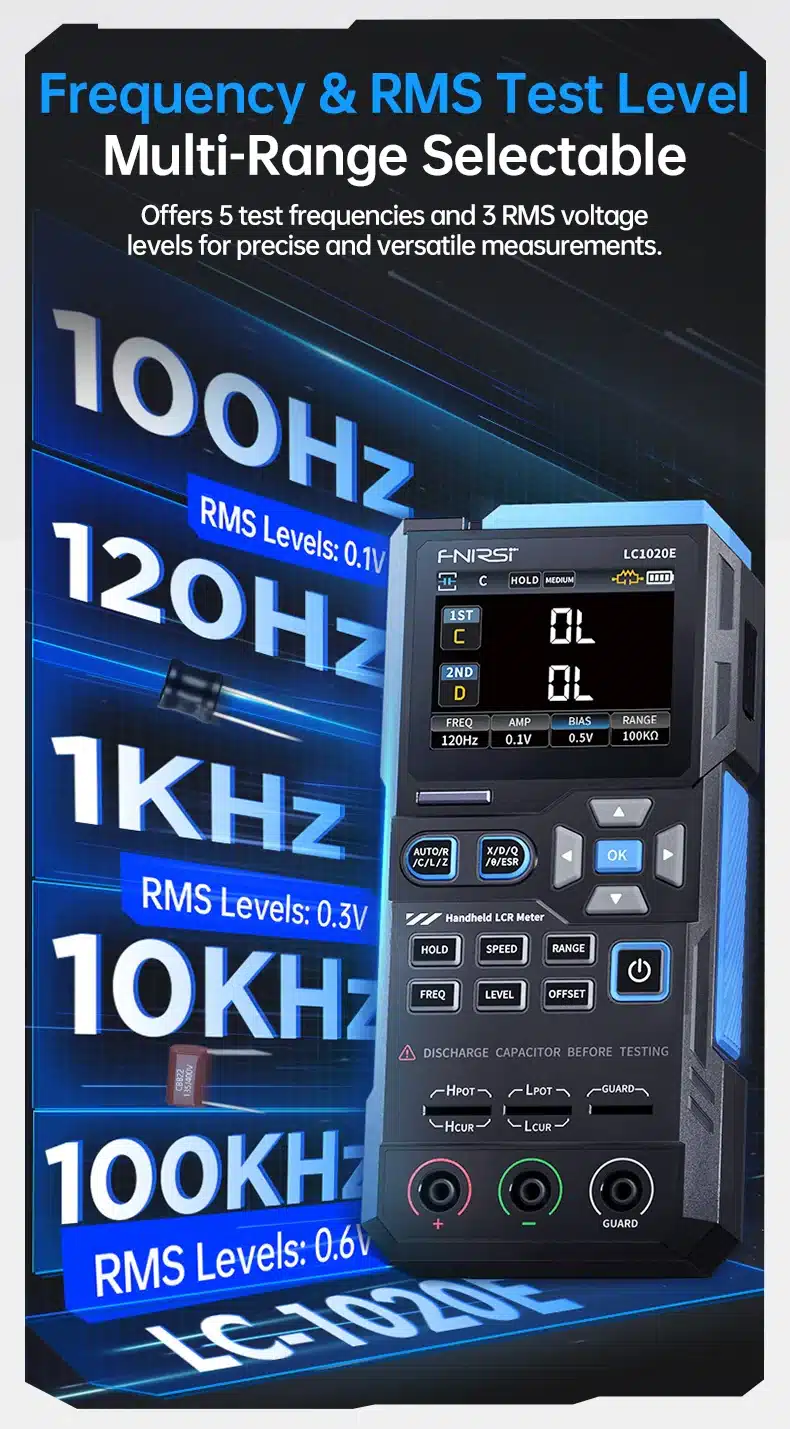

• دامنه فرکانس تست 100Hz تا 100kHz با سه سطح ولتاژ 0.1/0.3/0.6V RMS برای انطباق با انواع قطعه.

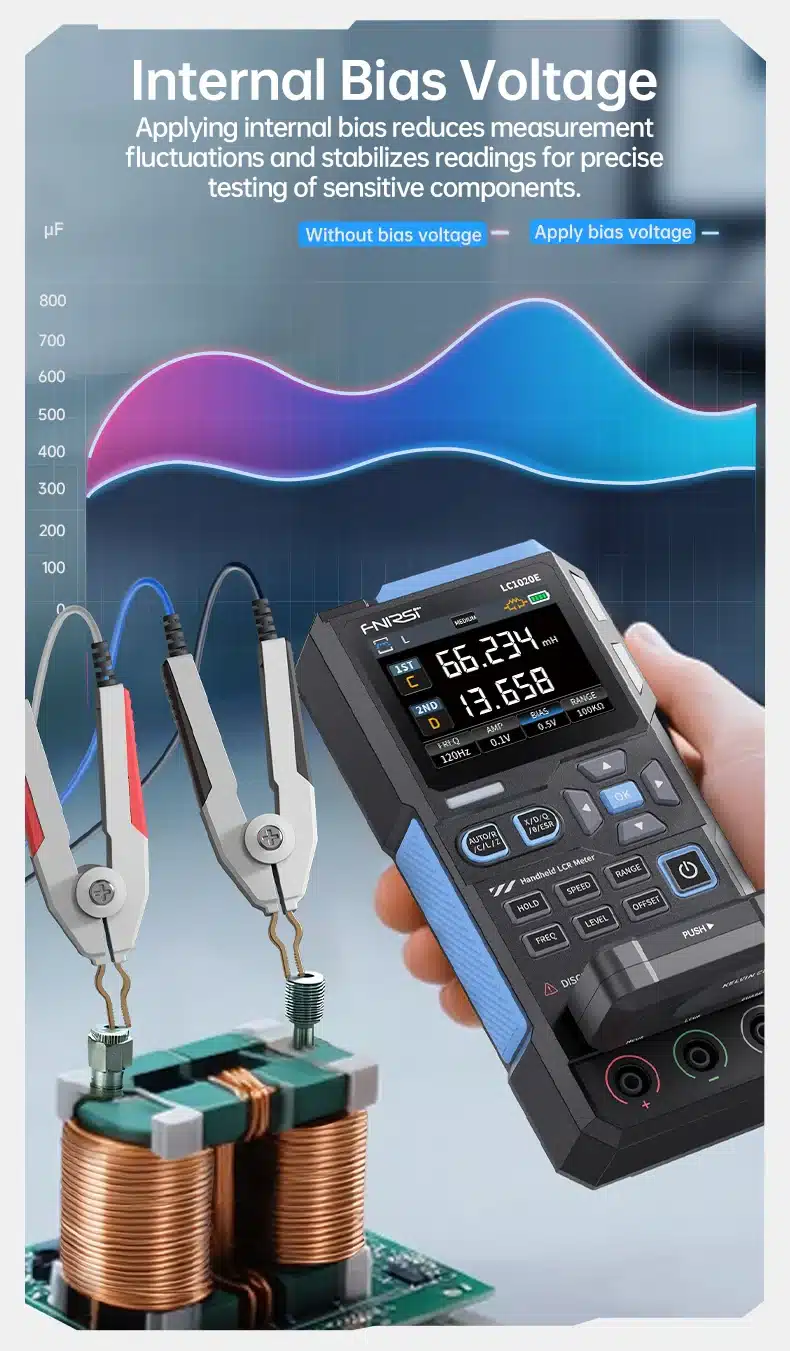

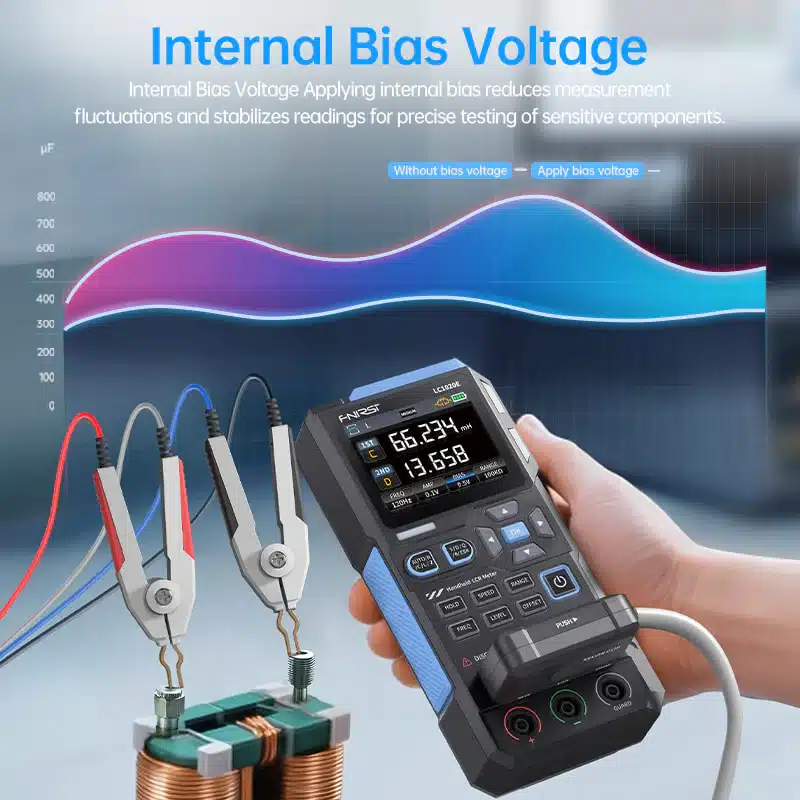

• بایاس داخلی 0.0/0.5V و انتخاب مد سری/موازی برای تست‌های استاندارد LCR.

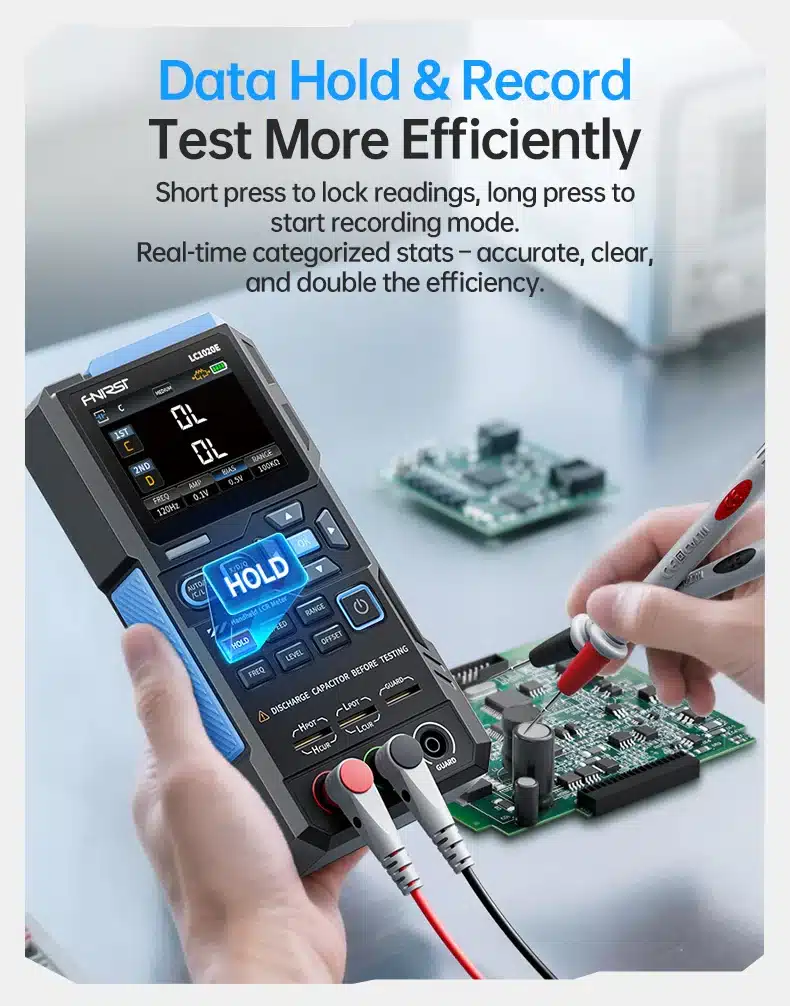

• نمایشگر رنگی 2.8 اینچ با رابط کاربری روان، نگه‌داشت داده (Data Hold) و ثبت نتیجه Pass/Fail.

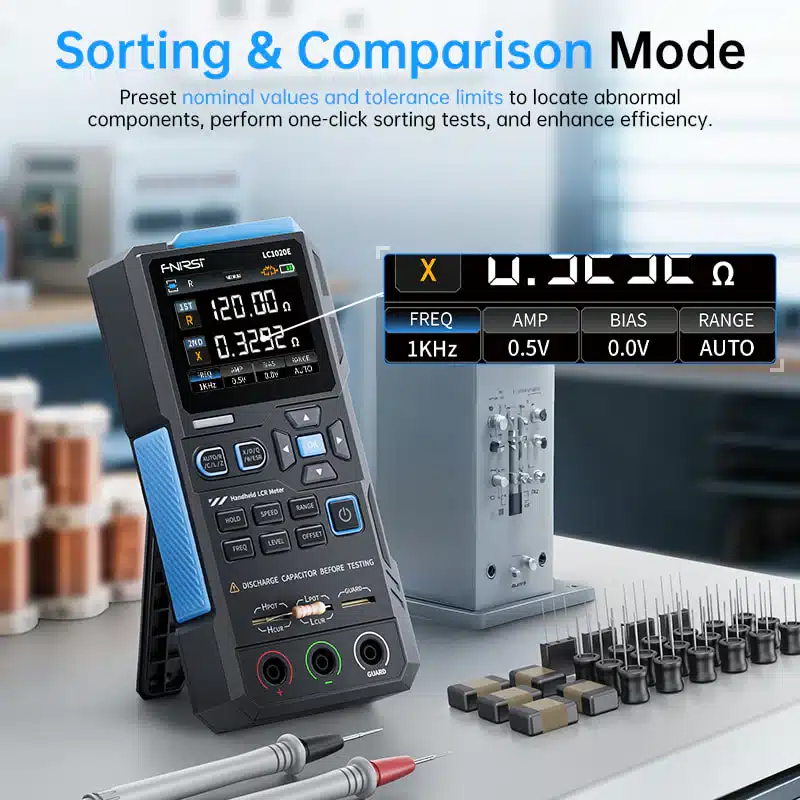

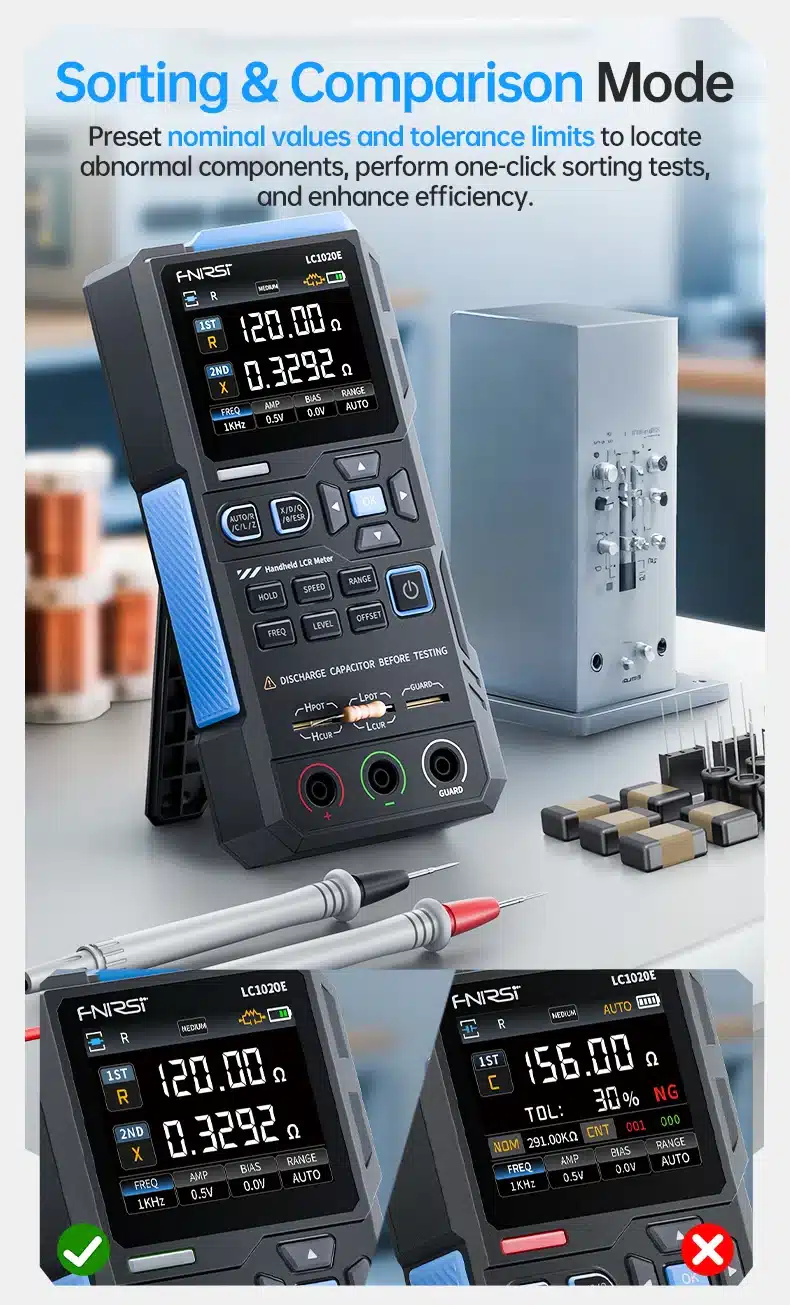

• تابع Sorting/Comparison با تنظیم تلرانس از 0.1% تا 99.9% برای درجه‌بندی سریع قطعات در خط تولید.

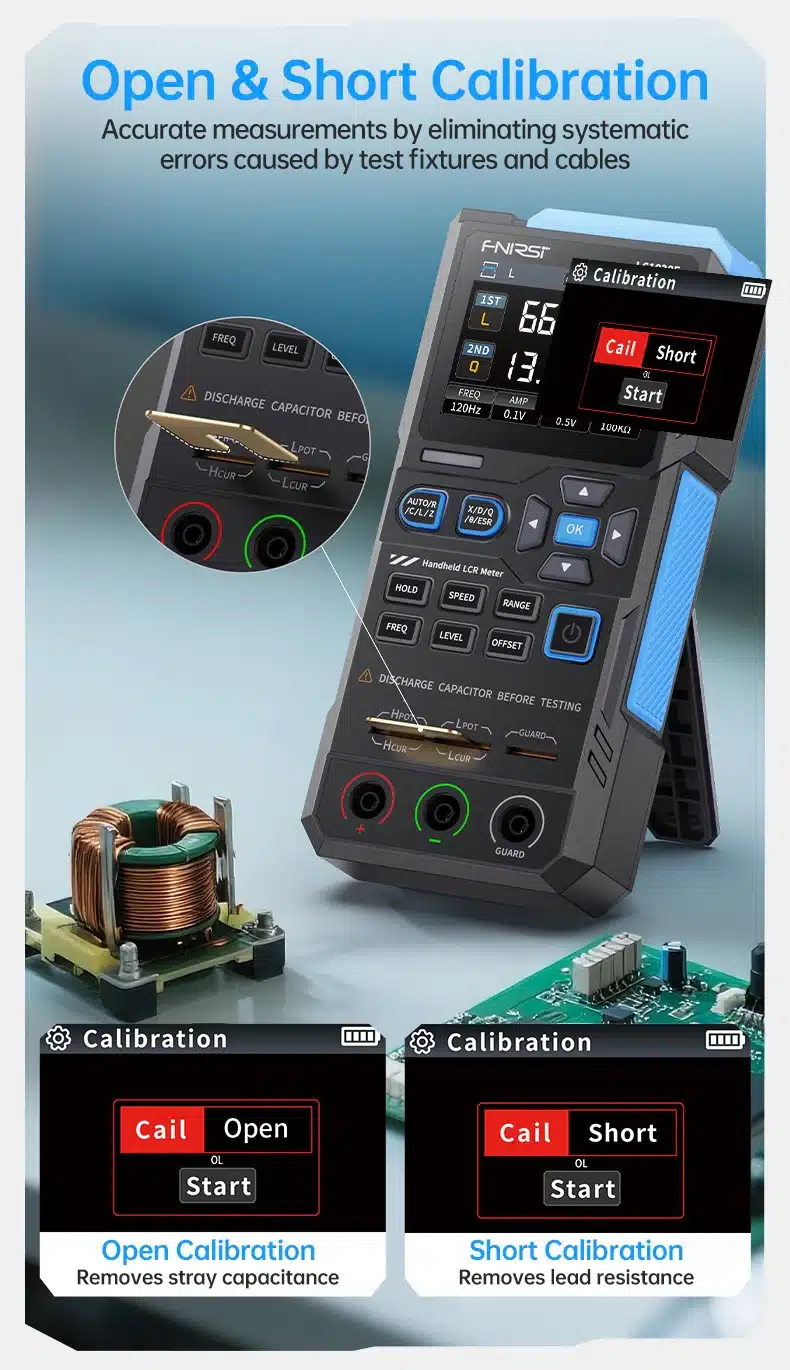

• کالیبراسیون مدار باز و اتصال کوتاه (O.C/Short) برای حذف اثر کابل و فیکسچر.

• دقت پایه تا ±0.3% (و در برخی حالت‌های بهینه تا ±0.05% طبق بروشور)، رزولوشن 4.5 رقم.

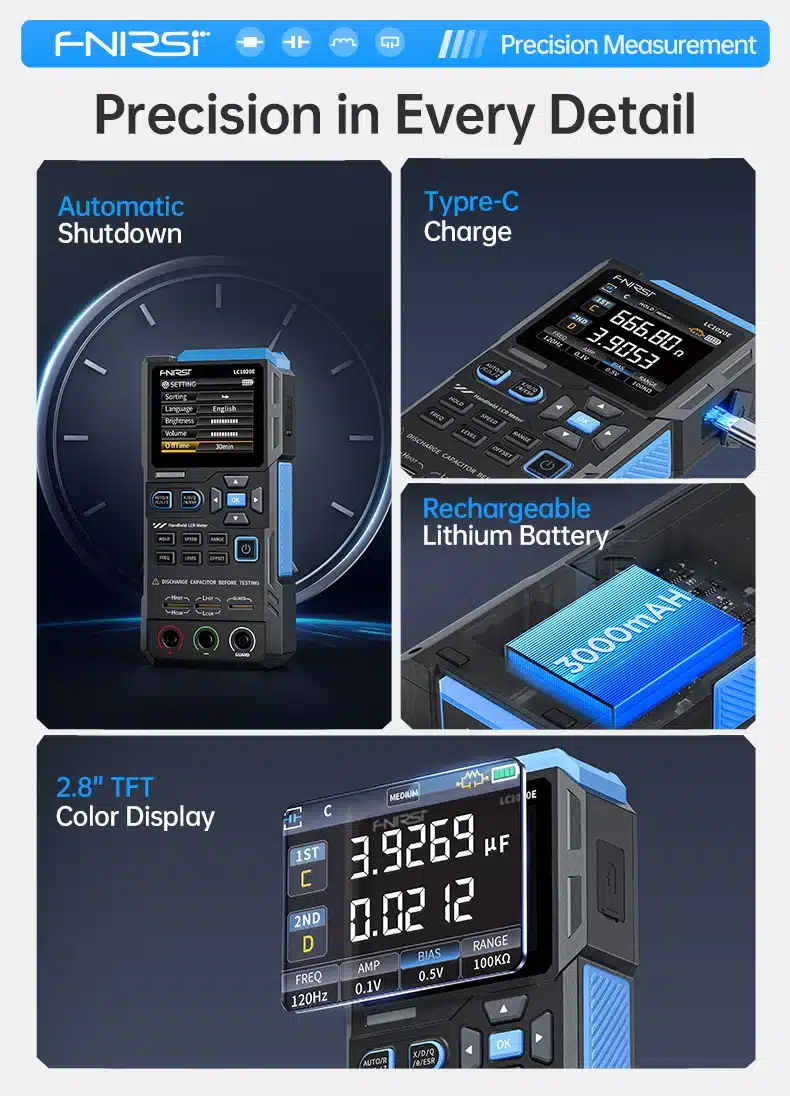

• باتری لیتیومی 3000mAh قابل‌شارژ از طریق USB Type‑C + خاموشی خودکار برای افزایش زمان کار.

• سه/پنج ترمینال تست (Kelvin) با کلوین کلیپ برای مقاومت‌ها و ESRهای بسیار پایین.

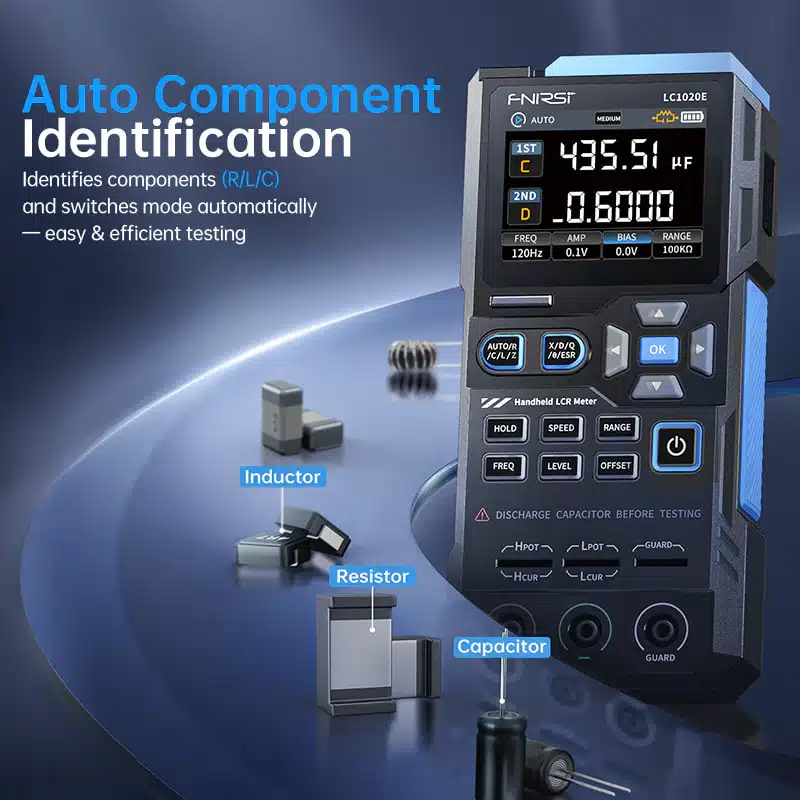

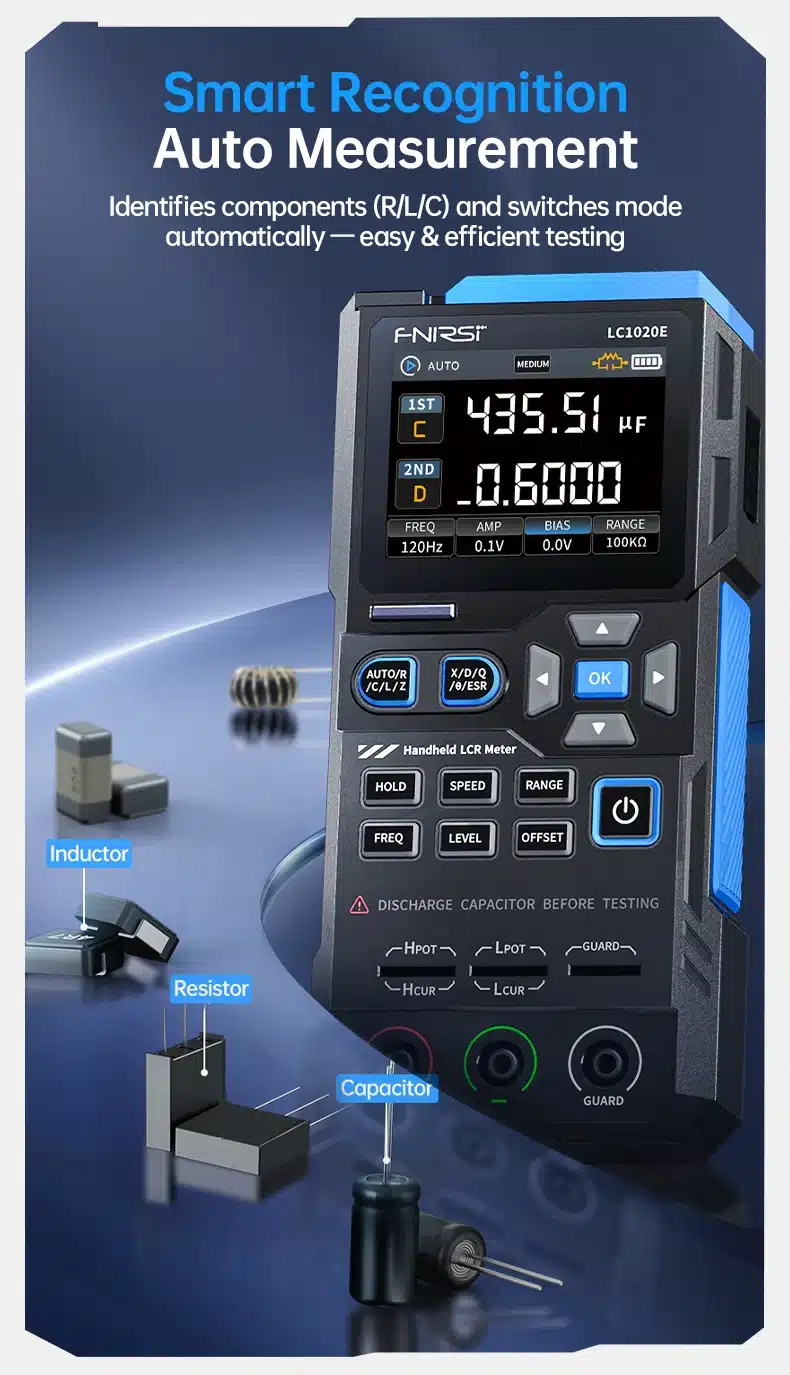

• تشخیص خودکار نوع قطعه (Auto Recognition) و نمایش دوپارامتری هم‌زمان.

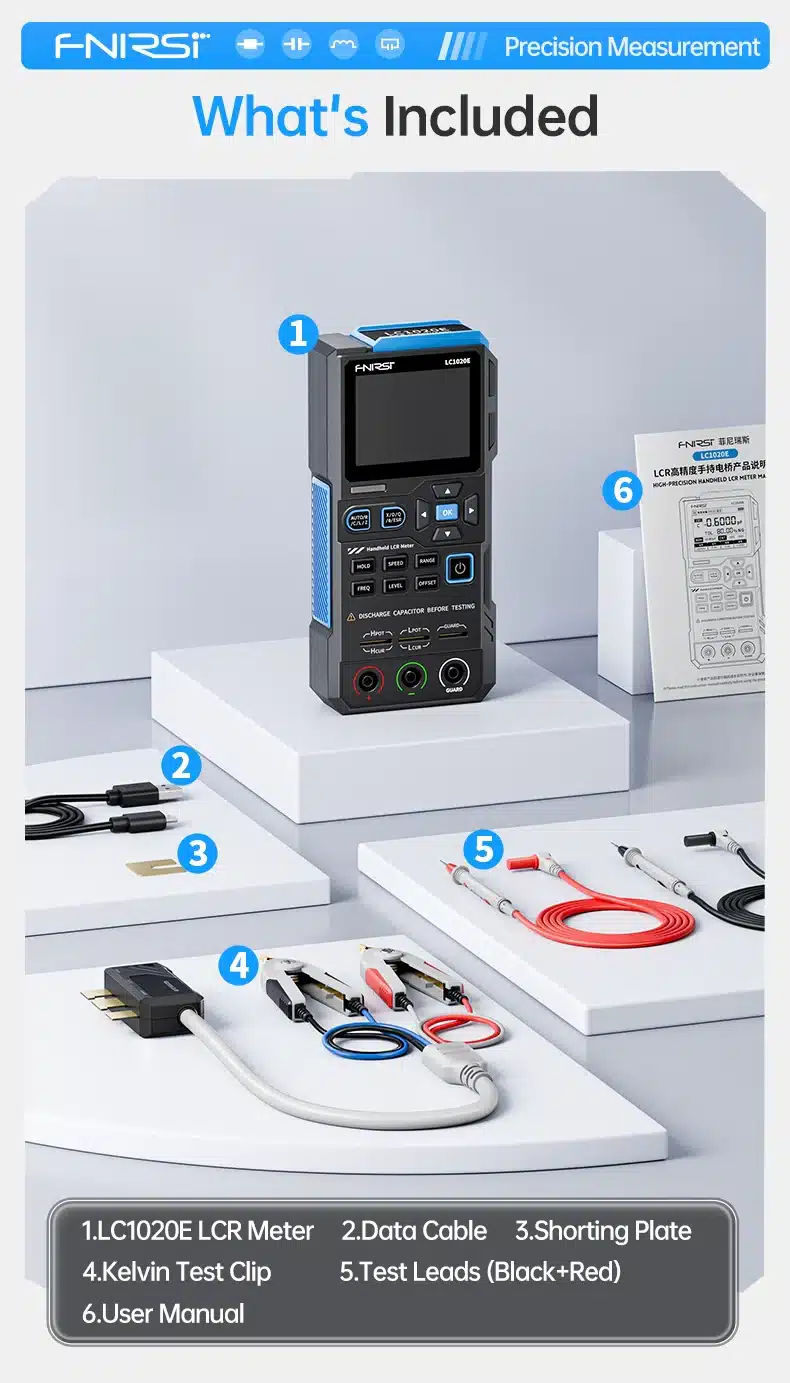

📦 اقلام همراه محصول

• یونیت اصلی FNIRSI LC1020E

• کابل دیتا Type‑C

• پلیت اتصال کوتاه (Shorting Plate)

• کلوین کلیپ

• پراب تست قرمز و مشکی

• دفترچه راهنما

🧩 مشخصات ظاهری و ارگونومی

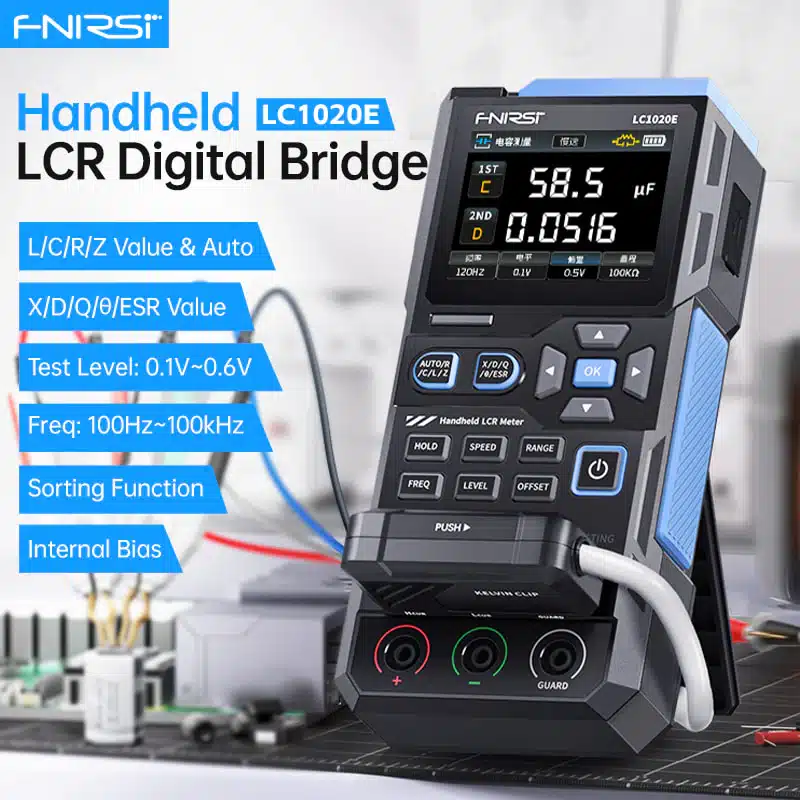

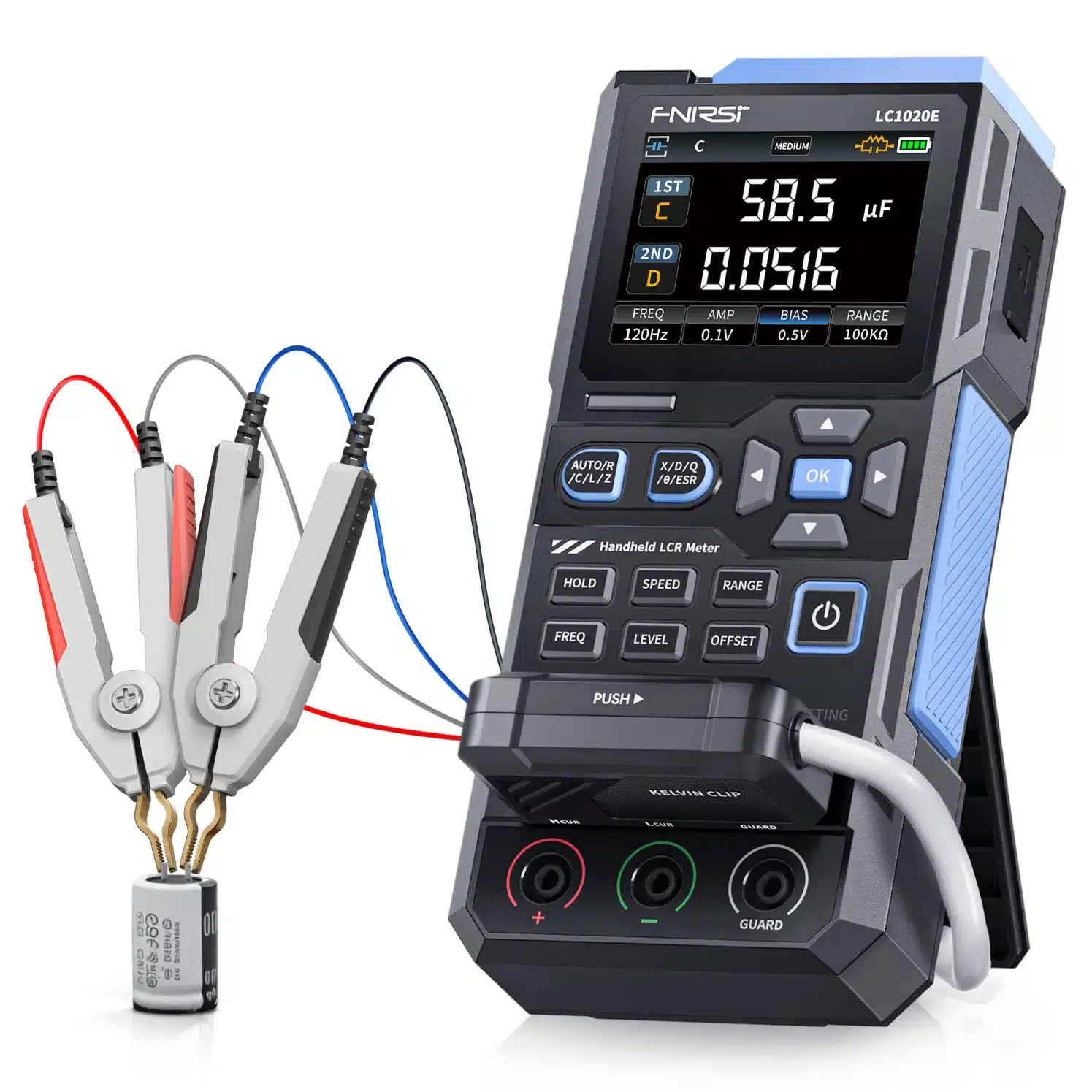

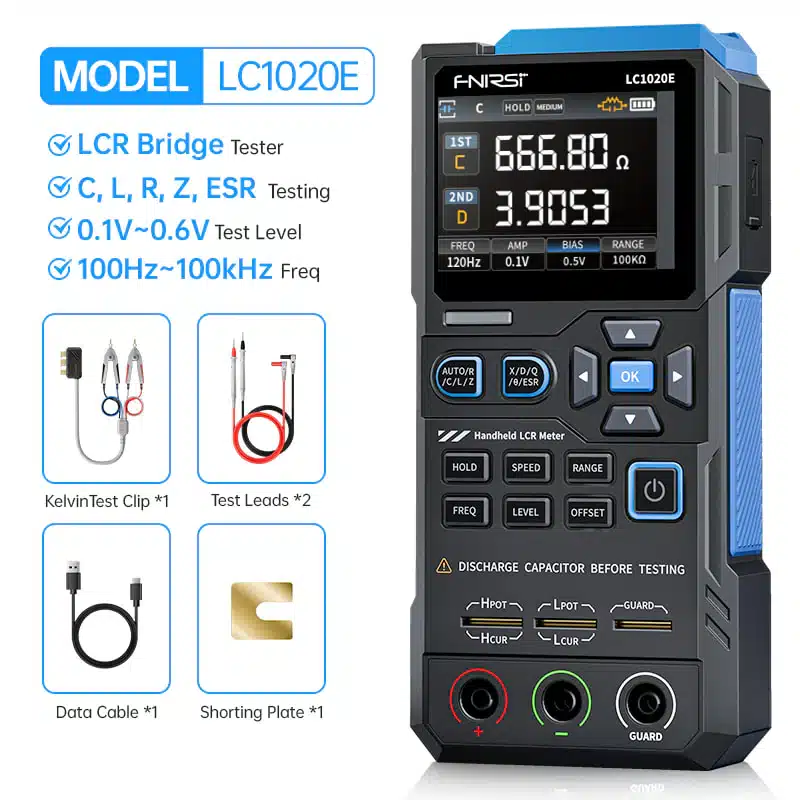

بدنه LC1020E با روکش ضدلغزش و کلیدهای مستقل HOLD، SPEED، RANGE، FREQ، LEVEL، OFFSET طراحی شده تا در میزکار، آزمایشگاه یا خط تولید بدون اتلاف وقت بین حالت‌ها جابه‌جا شوید. زاویه دید نمایشگر عالی است و فونت درشت، خواندن اعداد L/C/R/Z و ESR را از فاصله مناسب آسان می‌کند. جلوی دستگاه سه سوکت اصلی (+ ، – ، GUARD) قرار دارد؛ مسیر GUARD خطای نشتی فیکسچر را کاهش می‌دهد. هشدار ایمنی «قبل از تست خازن را دشارژ کنید» روی پنل به‌وضوح یادآور شده است.

🛠️ مشخصات فنی دستگاه

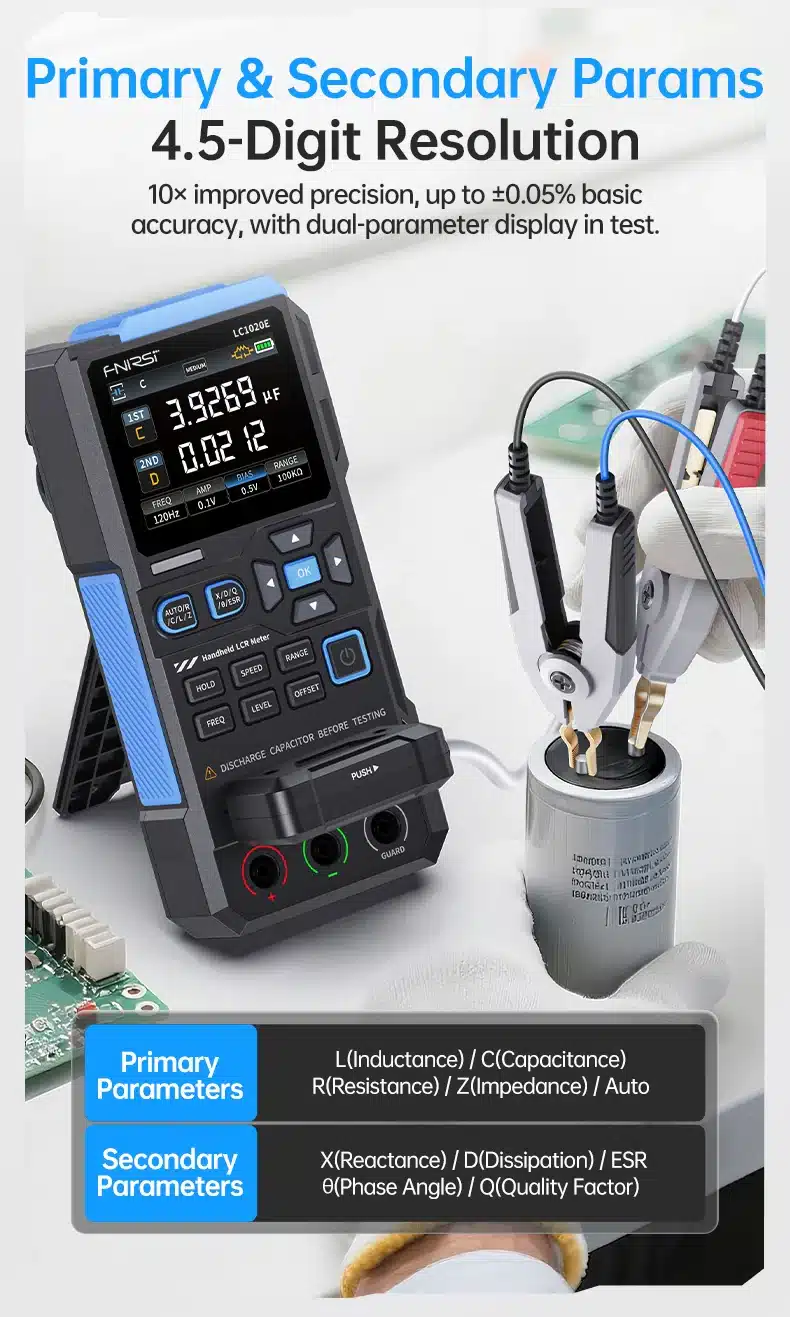

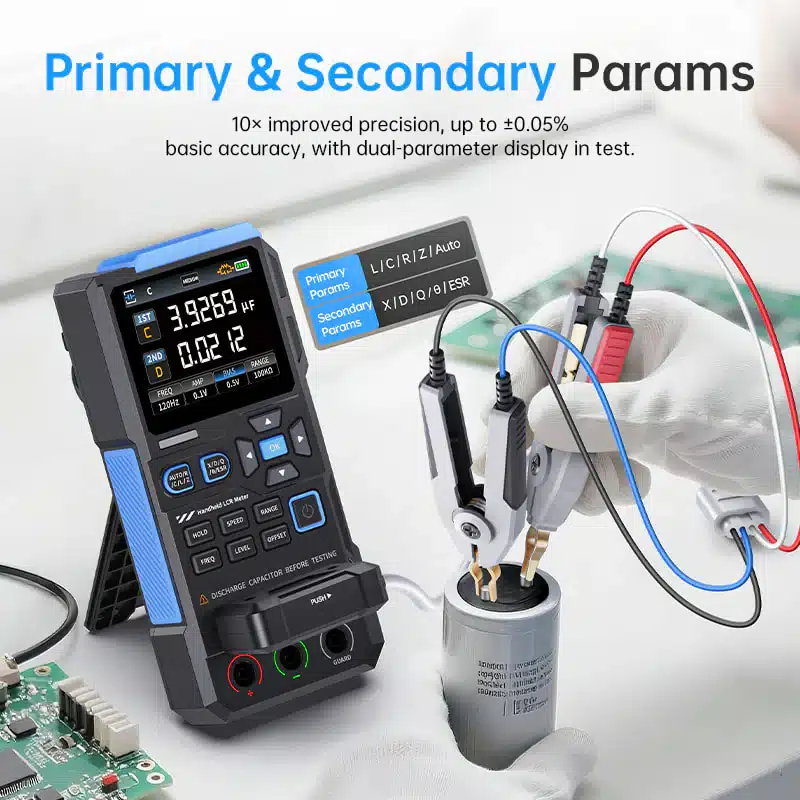

• پارامترهای اصلی: AUTO / R / C / L / Z

• پارامترهای ثانویه: X (راکتانس)، D (فاکتور تلفات)، Q (فاکتور کیفیت)، θ (زاویه فاز)، ESR

• بازه اندازه‌گیری: L: 0 تا 100H | C: 0 تا 100mF | R: 0 تا 10MΩ

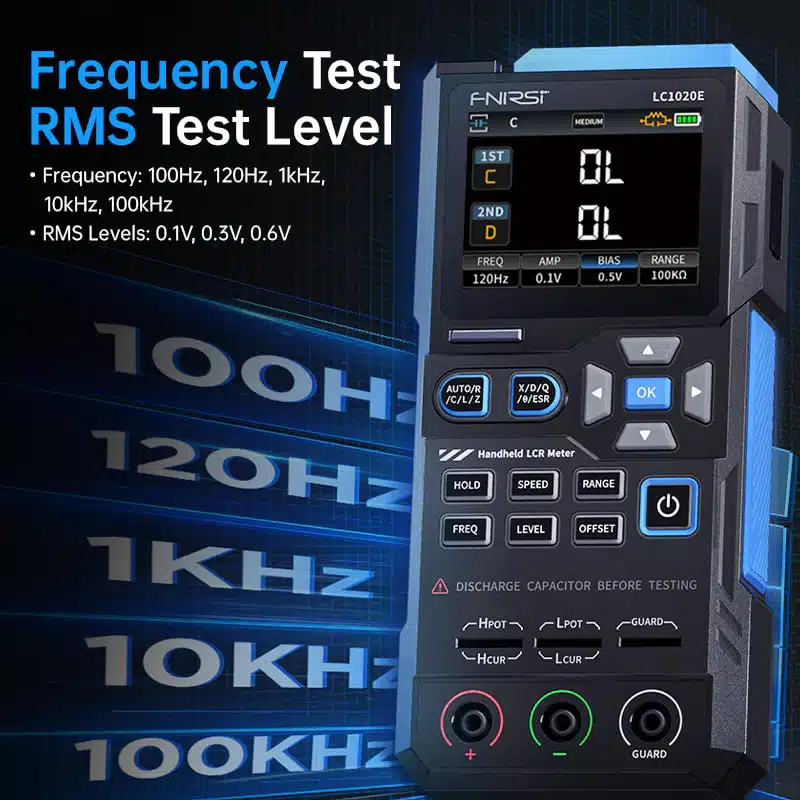

• فرکانس تست: 100Hz، 120Hz، 1kHz، 10kHz، 100kHz

• سطح تست (RMS): 0.1V / 0.3V / 0.6V | بایاس داخلی: 0.0V / 0.5V

• نمایشگر: TFT 2.8 اینچ با دو ردیف 4.5Digit

• کالیبراسیون: مدار باز (Open) و اتصال کوتاه (Short)

• پورت ارتباطی: USB Type‑C (پورت سری مجازی) برای ثبت داده و به‌روزرسانی‌ها

• امپدانس خروجی: 100Ω

• تنظیمات دیگر: زبان، روشنایی نمایشگر، صدا، خاموشی خودکار، تنظیمات کالیبراسیون و اطلاعات سیستم

• توان: باتری لیتیومی 3000mAh قابل‌شارژ Type‑C

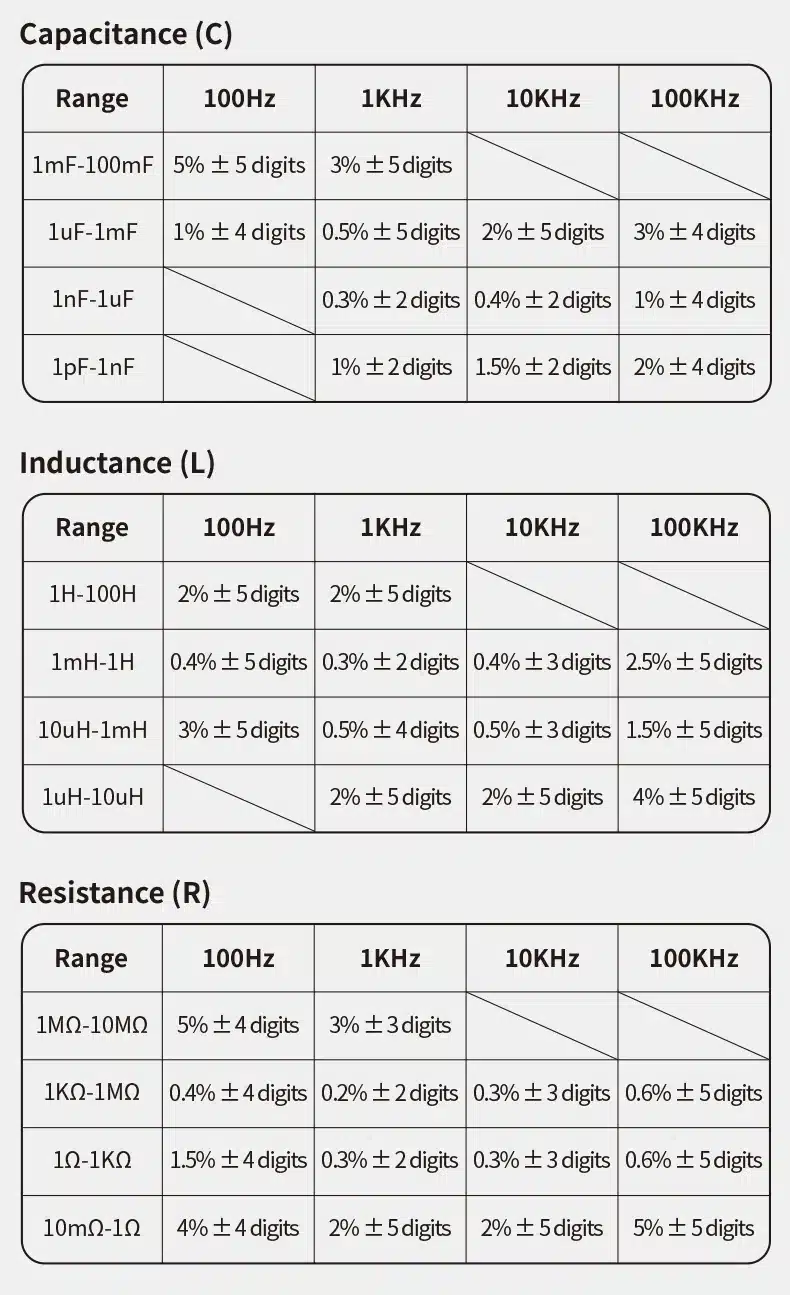

نمونه دقت‌ها بر اساس بازه و فرکانس (گزیده):

• ظرفیت 1nF–1µF @1kHz: حدود ±0.3% ±2d | 1µF–1mF @1kHz: ±0.5% ±5d | 1pF–1nF @1kHz: ±1% ±2d

• سلف 1mH–1H @1kHz: ±0.3% ±2d | 10µH–1mH @1kHz: ±0.5% ±4d

• مقاومت 1Ω–1kΩ @1kHz: ±0.3% ±2d | 1kΩ–1MΩ @1kHz: ±0.2% ±2d

این مقادیر نمونه‌اند؛ برای قطعات با مقادیر مرزی و فرکانس‌های بسیار بالا/پایین، دقت وابسته به رنج انتخابی و فیکسچر است.

🎯 کاربردها

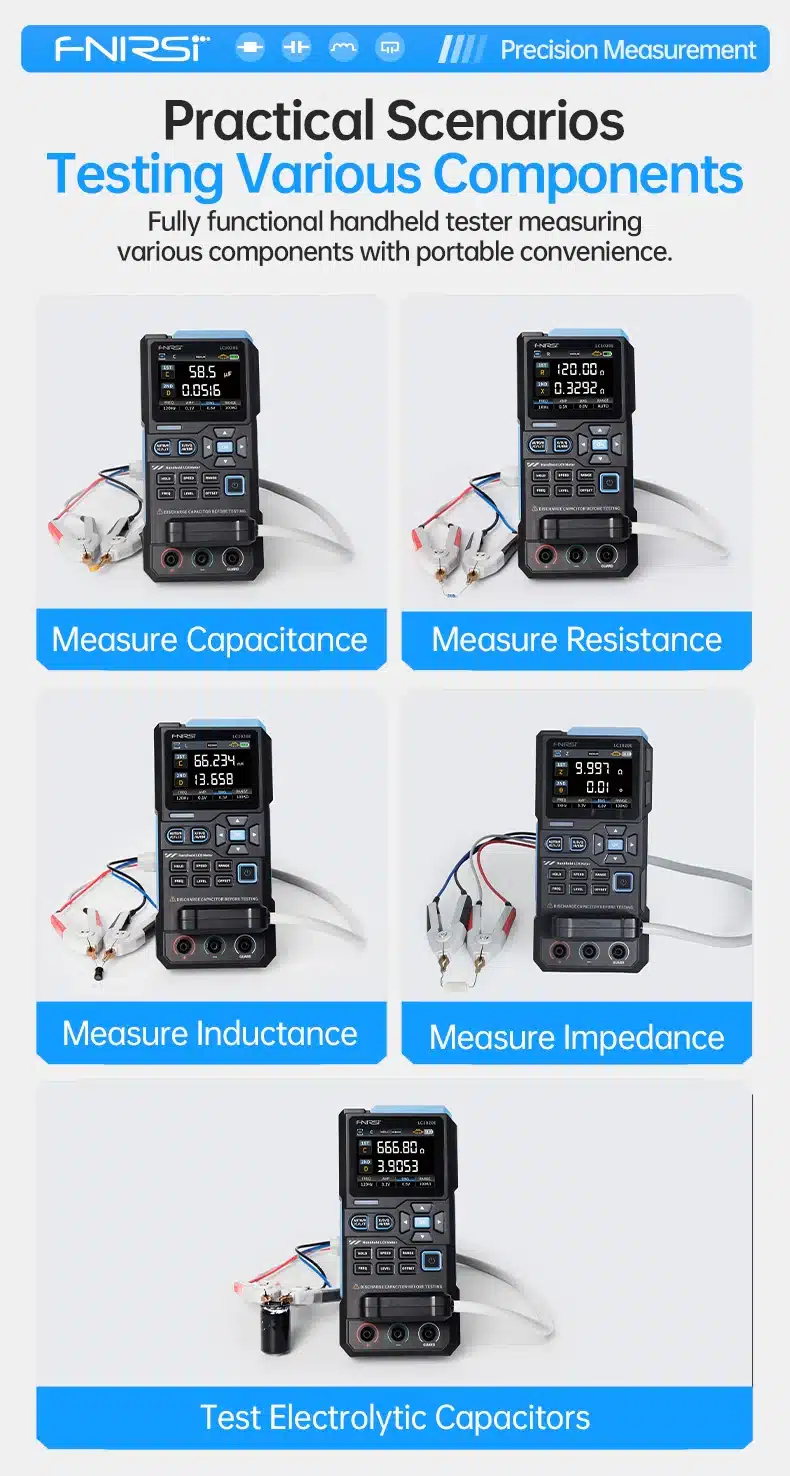

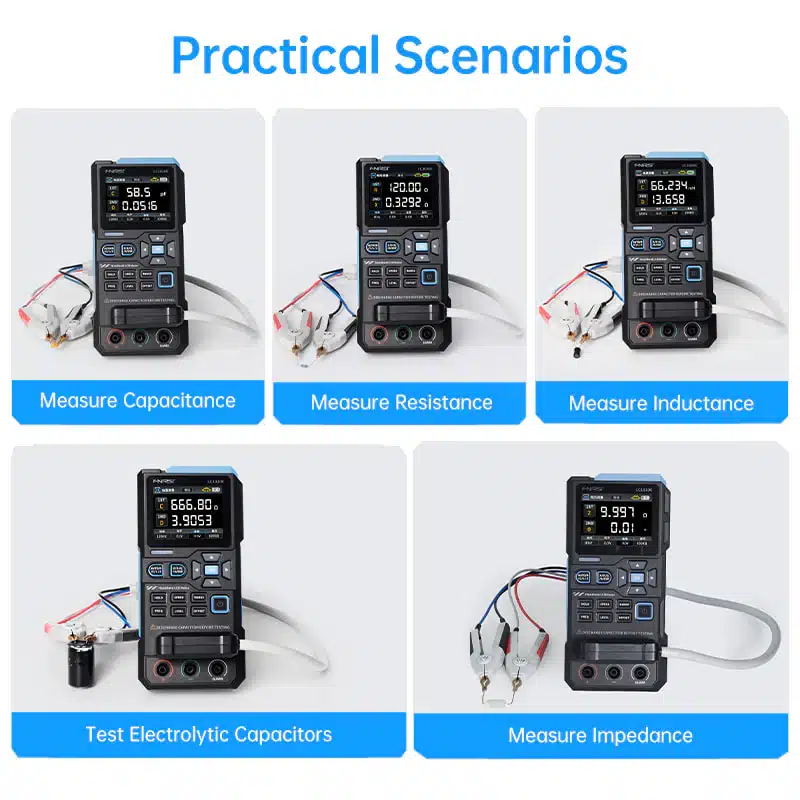

آزمایش و تطبیق قطعات SMD/TH، پایش ESR خازن‌های الکترولیتی، کنترل کیفیت در تولید بردهای الکترونیکی، تعمیرات لوازم و R&D. وجود Sorting Mode و ثبت Pass/Fail LC1020E را به ابزاری دقیق و سریع برای خط تولید تبدیل کرده است.

🛒 قیمت و خرید

برای خرید دستگاه LCR متر و ESR دیجیتال فینرسی مدل FNIRSI LC1020E و دریافت قیمت روز، از طریق فروشگاه عصرتولز اقدام کنید. تیم فنی ما راهنمای انتخاب رنج، فرکانس مناسب و نحوه کالیبراسیون را در اختیار شما قرار می‌دهد.

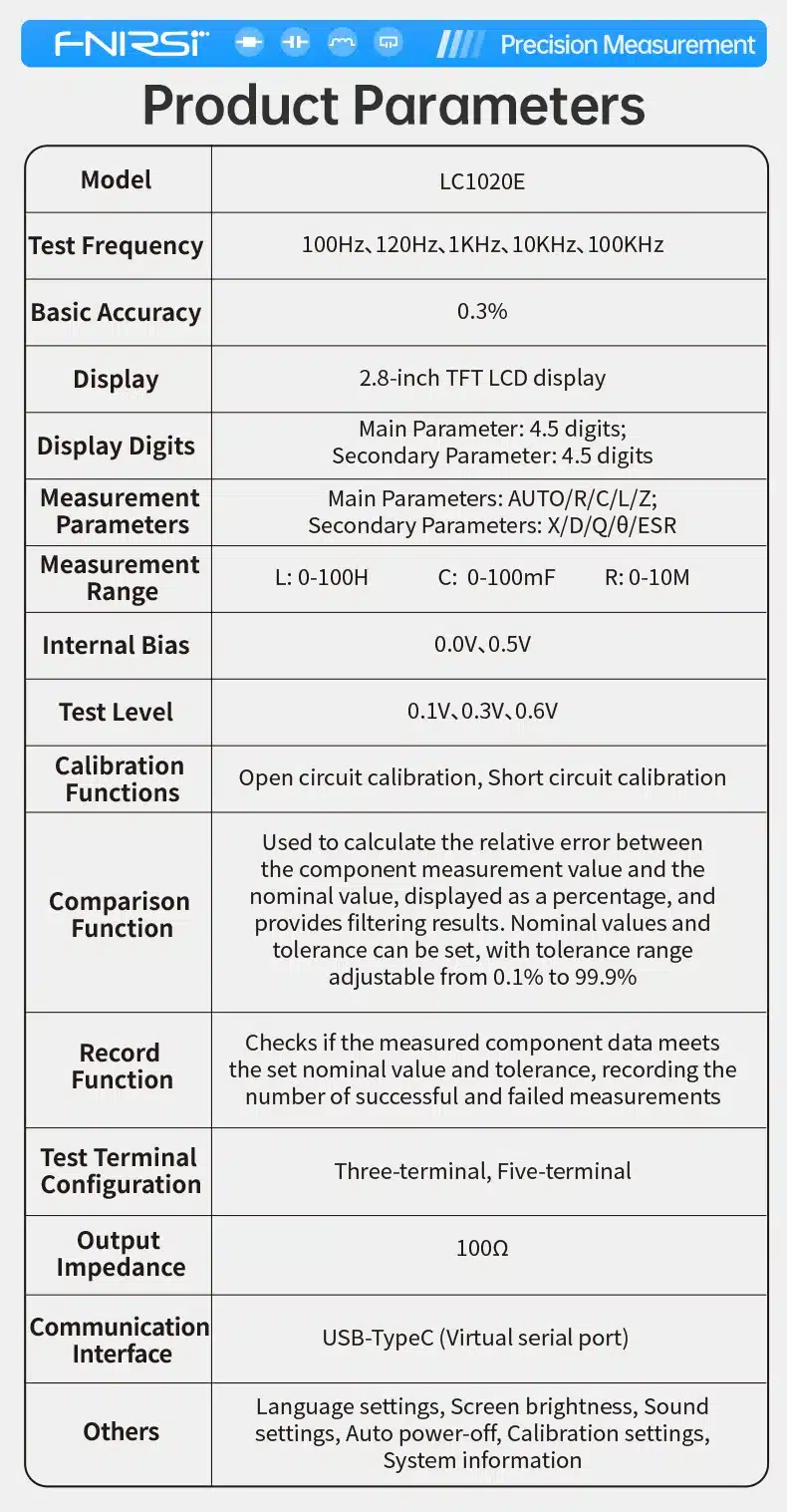

📊 جدول مشخصات

🔁 مقایسه با گزینه‌های مشابه

• LCR مترهای دستی اقتصادی 20kHz: عموماً فاقد بایاس داخلی، سطح ولتاژ قابل‌انتخاب، کالیبراسیون Open/Short و کلوین کلیپ هستند؛ بنابراین برای ESR پایین یا اندوکتانس‌های کوچک دقت کمتری دارند. LC1020E با فرکانس تا 100kHz و فیکسچر کلوین، داده‌ی دقیق‌تری ارائه می‌دهد.

• مدل‌های بنچ‌تاپ حرفه‌ای: معمولاً امکانات بیشتری مثل Sweep گسترده‌تر و رابط‌های GPIB/LAN دارند اما قیمت و ابعاد بالاتری دارند. اگر قابلیت حمل، شارژ Type‑C و سرعت تست خط تولید برایتان مهم است، LC1020E مقرون‌به‌صرفه‌تر و چابک‌تر است.

❓ FAQ (سوالات متداول)

1) آیا دستگاه نوع قطعه را تشخیص می‌دهد؟
بله، Auto Recognition نوع قطعه را (L/C/R) تشخیص می‌دهد و پارامترهای مناسب را نمایش می‌دهد.

2) برای تست ESR چه نکته‌ای را رعایت کنم؟
قبل از اتصال، خازن را کاملاً دشارژ کنید. استفاده از کلوین کلیپ و انجام کالیبراسیون Short/Open دقت ESR را افزایش می‌دهد.

3) تفاوت LEVEL و BIAS چیست؟
LEVEL ولتاژ تحریک RMS اندازه‌گیری است (0.1/0.3/0.6V)؛ BIAS ولتاژ DC افزوده (0.0/0.5V) برای شبیه‌سازی شرایط مدارهای واقعی.

4) آیا می‌توان نتایج را مرتب‌سازی و ثبت کرد؟
بله، با Sorting/Comparison تلرانس اسمی را تعیین می‌کنید و دستگاه تعداد قبولی/رد را ثبت می‌کند؛ ایده‌آل برای کنترل کیفیت.

5) آیا امکان اتصال به کامپیوتر وجود دارد؟
بله، از طریق USB Type‑C به‌عنوان پورت سری مجازی داده‌ها را منتقل می‌کنید.

6) دقت واقعی چقدر است؟
دقت پایه تا ±0.3% است و بسته به رنج، فرکانس و فیکسچر تغییر می‌کند. برای رنج‌های خاص، دقت‌های نمونه در بالا ذکر شده‌اند.
