رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E

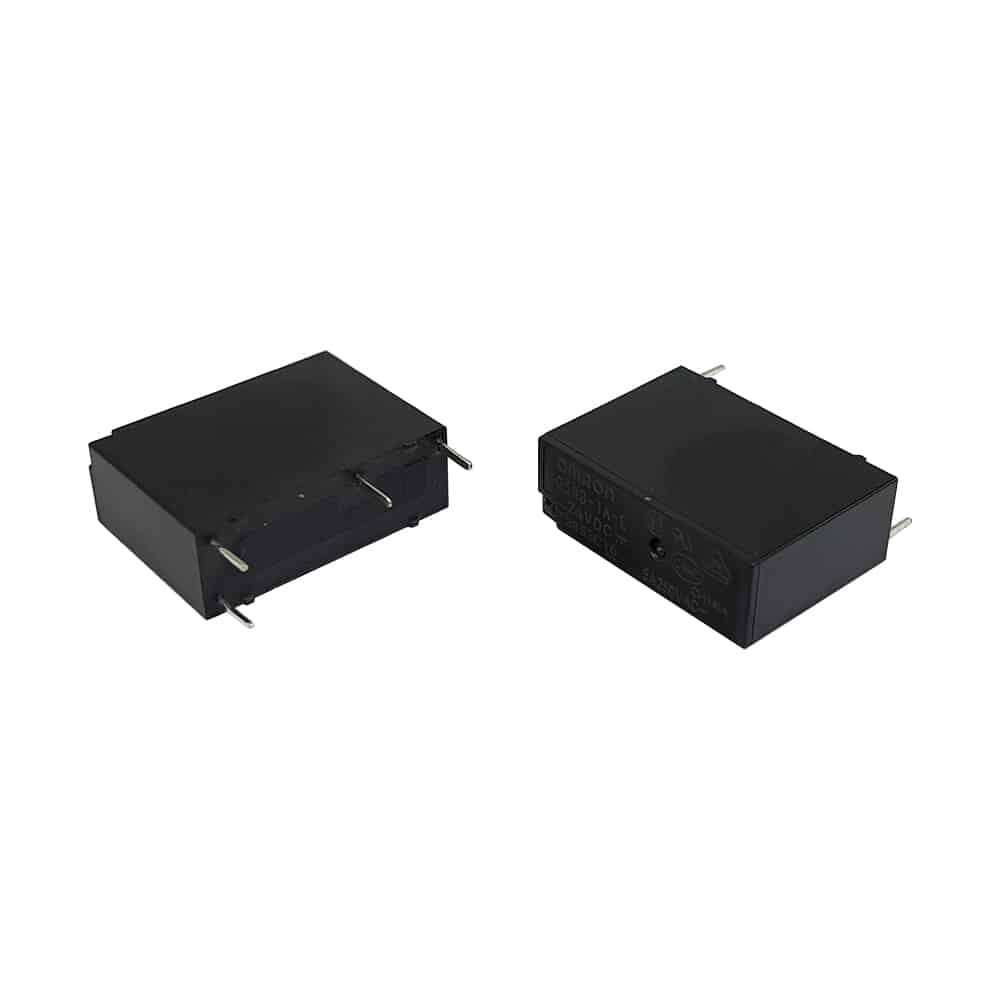

رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E یک رله PCB کم‌مصرف و قابل‌اعتماد برای قطع‌و‌وصل بارهای AC/DC در پروژه‌های خانگی و صنعتی سبک است. معادل انگلیسی در یک جمله: OMRON G5NB‑1A‑E 24VDC Miniature PCB Power Relay, SPST‑NO (1 Form A), 5A @ 250VAC/30VDC, THT 4‑pin, 20.5×15.3×7.2 mm, 200 mW coil, 10 kV impulse isolation. اگر دنبال رله‌ای جمع‌وجور با ایزولاسیون بالا و مصرف سیم‌پیچ پایین هستید، این مدل انتخاب طلایی شماست.

رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E

✨ مزایا و کاربردهای برجسته

• ابعاد فشرده، توان قابل اتکا؛ با وجود بدنه باریک، توان سوییچ تا ۵ آمپر را پوشش می‌دهد.

• ایمنی و ایزولاسیون بالا؛ استقامت ضربه‌ای بین سیم‌پیچ و کنتاکت‌ها تا ۱۰kV و دی‌الکتریک معمولی ۴kVAC (کلاس صنعتی).

• مصرف پایین سیم‌پیچ؛ توان نامی حدود ۲۰۰mW (جریان کویل ~ 8.3mA در 24VDC) برای کنترل مستقیم از میکروکنترلر/PLC با درایور مناسب.

• کنتاکت SPST‑NO (1A)؛ ساده، مطمئن و محبوب در منابع تغذیه، HVAC، یخچال/فریزر، بردهای کنترل و اتوماسیون.

• نصب Through‑Hole (THT)؛ چهار پین استاندارد برای مونتاژ سریع و اتصال مستحکم روی PCB.

رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E

⚙️ مشخصات فنی کلیدی (نگاه مهندسی) 🛠️

• ولتاژ کویل: 24VDC

• فرم کنتاکت: SPST‑NO (1 Form A) – تک‌کنتاکت نرمال باز

• ظرفیت سوییچینگ (مقاومتی): 5A در 250VAC / 5A در 30VDC

• مقاومت/جریان کویل: ~2880Ω / ~8.3mA

• توان کویل: ~200mW

• زمان عملکرد/رهایی: حدود 10ms / 10ms

• ایزولاسیون: 4kVAC (کویل–کنتاکت)؛ تحمل ضربه‌ای 10kV

• اینسولیشن/نشتی: مقاومت عایقی تا 1GΩ (نمونه مرجع)

• ابعاد بدنه: حدود 20.5 × 15.3 × 7.2 mm

• نوع نصب: روبردی (THT)؛ پین‌های قلع‌اندود

• بازه دمای کاری: حدود –40 تا +85°C (بسته به سری تولید)

• برند و مدل: امرون مدل OMRON G5NB‑1A‑E

نکته طراحی: برای بارهای القایی (موتور/سلونوئید) حتماً از اسنابر RC یا دیود هرزگرد مناسب استفاده کنید تا عمر کنتاکت‌ها افزایش یابد.

رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E

📐 ویژگی‌های ظاهری و کیفیت ساخت (🔎)

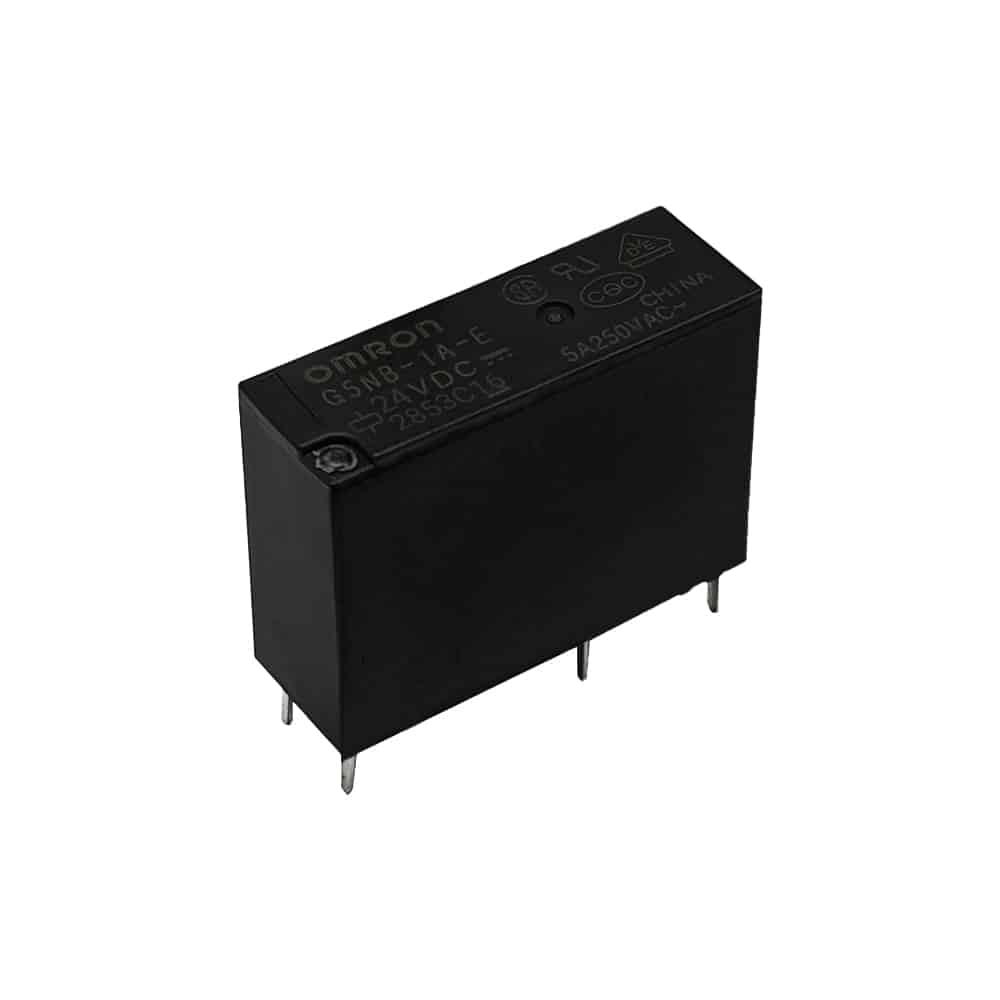

بدنه‌ی مشکی سیلد/فلاکس‌پروتکت با چاپ حک‌شده مشخصات، پایه‌های مستحکم چهارپین و چینش استاندارد، مونتاژ سریع روی برد را تضمین می‌کند. سایز باریک این رله اجازه می‌دهد در فضاهای شلوغِ نزدیک کانکتورها و هیت‌سینک‌ها به راحتی جا بگیرد و چیدمان برد تمیز بماند.

🎯 سناریوهای پیشنهادی استفاده

• ورودی/خروجی منابع تغذیه، انتخاب بار AC یا DC

• کنترل کمپرسور و المنت در HVAC و لوازم خانگی (با محاسبه دقیق جریان راه‌اندازی)

• اتوماسیون سبک، بردهای کنترل رباتیک، سیستم‌های هشدار و ایمنی

• ایزولاسیون فرمان بین میکروکنترلر/PLC و بار توان

📦 اقلام همراه محصول (H3)

• یک عدد رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E

محصول به‌صورت تکی در عصرتولز عرضه می‌شود. (سینی‌های ۱۰۰تایی تصویری، مربوط به پکیج کارخانه است.)

رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E

🧩 راهنمای انتخاب و نکات نصب (نتیجه‌محور) 🔧

1. آمپر بار را بسنجید: برای جریان‌های نزدیک ۵A یا بارهای هجومی، حاشیه اطمینان بگذارید.

2. درایو کویل: خروجی میکروکنترلر مستقیم کافی نیست؛ از ترانزیستور/درایور رله و دیود هرزگرد استفاده کنید.

3. چیدمان PCB: فاصله‌ی ایزولاسیون بین مسیرهای برق شهر و فرمان را رعایت کرده و زیر رله پلی‌گون گراند نکشید.

4. خنک‌کاری/محیط: در دمای بالا یا کابینت بسته، گرمایش بار را در نظر بگیرید تا از داغی بیش از حد جلوگیری شود.

🧾 جدول مشخصات

🔍 مقایسه با محصولات مشابه

• در برابر G5NB‑1A (نسخه استاندارد 3A): مدل G5NB‑1A‑E ظرفیت ۵ آمپر و طول عمر مکانیکی/الکتریکی بالاتری روی بار مقاومتی دارد؛ البته همچنان جمع‌وجور می‌ماند.

• در برابر G5LE (بدنه بزرگ‌تر ۱۰A): اگر جریان شما بالاتر است، G5LE مناسب‌تر است؛ ولی ابعاد بزرگ‌تر و ارتفاع بیشتری اشغال می‌کند. برای بردهای کم‌جا، G5NB‑1A‑E اقتصادی‌تر و مینیمال است.

• در برابر رله حالت‌جامد (SSR): SSRها بی‌صدا و سریع‌اند، اما گران‌تر و دارای افت ولتاژ دائمی هستند. برای بارهای مقاومتی عمومی، رله مکانیکی امرون انتخابی به‌صرفه و کم‌مصرف است.

🛒 قیمت و خرید از عصرتولز

برای خرید رله مینیاتوری پکیجی 24 ولت امرون OMRON G5NB-1A-E با ضمانت اصالت، موجودی به‌روز و ارسال سریع، همین حالا از طریق صفحه محصول در عصرتولز اقدام کنید. با توجه به شرایط بازار، قیمت روز به‌صورت آنلاین یا از طریق پشتیبانی اعلام می‌شود. اگر در انتخاب رله مناسب، محاسبه جریان هجومی یا طراحی درایور تردید دارید، تیم فنی ما کنار شماست.

💬 سوالات متداول (FAQ)

1) آیا این رله توان سوییچ موتور یا سلف را دارد؟
بله، اما برای بارهای القایی از اسنابر/دیود هرزگرد استفاده کنید و جریان راه‌اندازی را در نظر بگیرید.

2) می‌توان کویل را مستقیم به GPIO وصل کرد؟
خیر؛ از ترانزیستور درایور به‌همراه دیود هرزگرد استفاده کنید تا به GPIO آسیب نرسد.

3) تفاوت «‑E» با نسخه‌های معمولی چیست؟
پسوند E در سری G5NB به نسخه توان بالاتر (۵A) اشاره دارد، در حالی‌که نسخه‌های عادی معمولاً ۳A هستند.

4) جهت‌گیری پین‌ها چطور است؟
چهار پین THT با آرایش استاندارد؛ دو پین کویل و دو پین کنتاکت NO. پین‌اوت در دیتاشیت مشخص است.

5) آیا برای برق شهر ۲۲۰VAC مناسب است؟
برای بار مقاومتی تا ۵A بله؛ اما طراحی ایزولاسیون PCB و حفاظت Surge را دقیق رعایت کنید.
