تک سوئیچ مدل 6x6x5 R/A 2PIN 🔘

تک سوئیچ مدل 6x6x5 R/A 2PIN یک تاکت‌سوئیچ لحظه‌ای با خم ۹۰ درجه برای نصب لبه‌برد است که بدنه‌اش 6×6 میلی‌متر، ارتفاع دکمه حدود 5 میلی‌متر و دو پایهٔ الکتریکی دارد؛ ایده‌آل برای دکمه‌های کناری دستگاه‌ها، کنترلرها و پروژه‌های DIY. English name: Right‑Angle (90°) Tactile Switch 6×6×5 mm, 2‑Pin, Through‑Hole, Momentary NO, with side mounting lugs.

تک سوئیچ مدل 6x6x5 R/A 2PIN

⭐ چرا تک سوئیچ مدل 6x6x5 R/A 2PIN انتخاب هوشمندانه‌ای است؟

• راست‌زاویه (R/A 90°): پایه‌ها به‌صورت خم ۹۰ درجه طراحی شده‌اند تا کلید روی لبهٔ PCB نصب شود و دکمه از کنارهٔ دستگاه در دسترس باشد؛ عالی برای ریموت‌ها، پنل‌های باریک و جعبه‌های کوچک.

• دو پایهٔ الکتریکی + دو زبانهٔ مهار فلزی: اتصال ساده‌ی الکتریکی در کنار استحکام مکانیکی بالا روی برد و بدنه.

• کلیک واضح و مطمئن: دیافراگم فلزی داخلی بازخورد لمسی دقیق می‌دهد تا کاربر از ثبت فرمان مطمئن باشد.

• استاندارد 6×6×5: با اکثر فوت‌پرینت‌ها و طراحی‌های رایج سازگار است و تعادل خوبی بین اندازه و دسترسی ایجاد می‌کند.

👀 طراحی و ظاهر محصول (Design) ✨

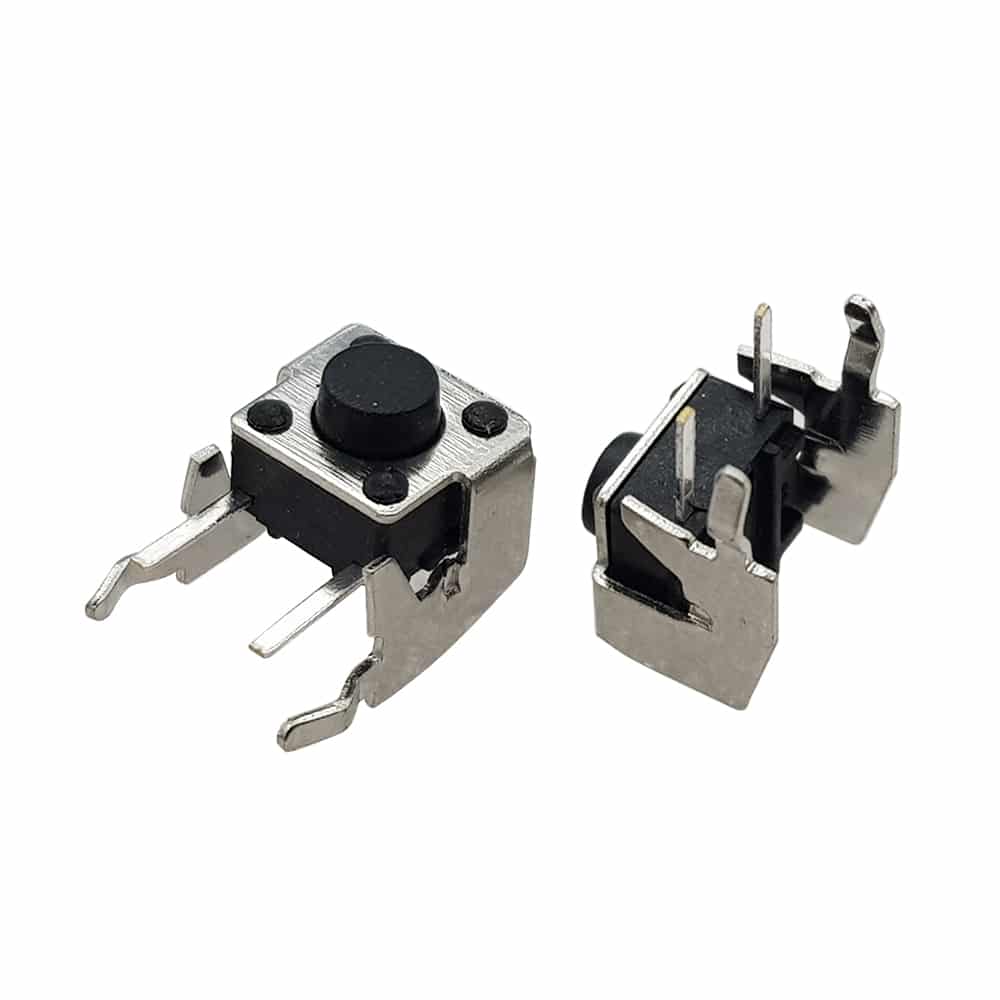

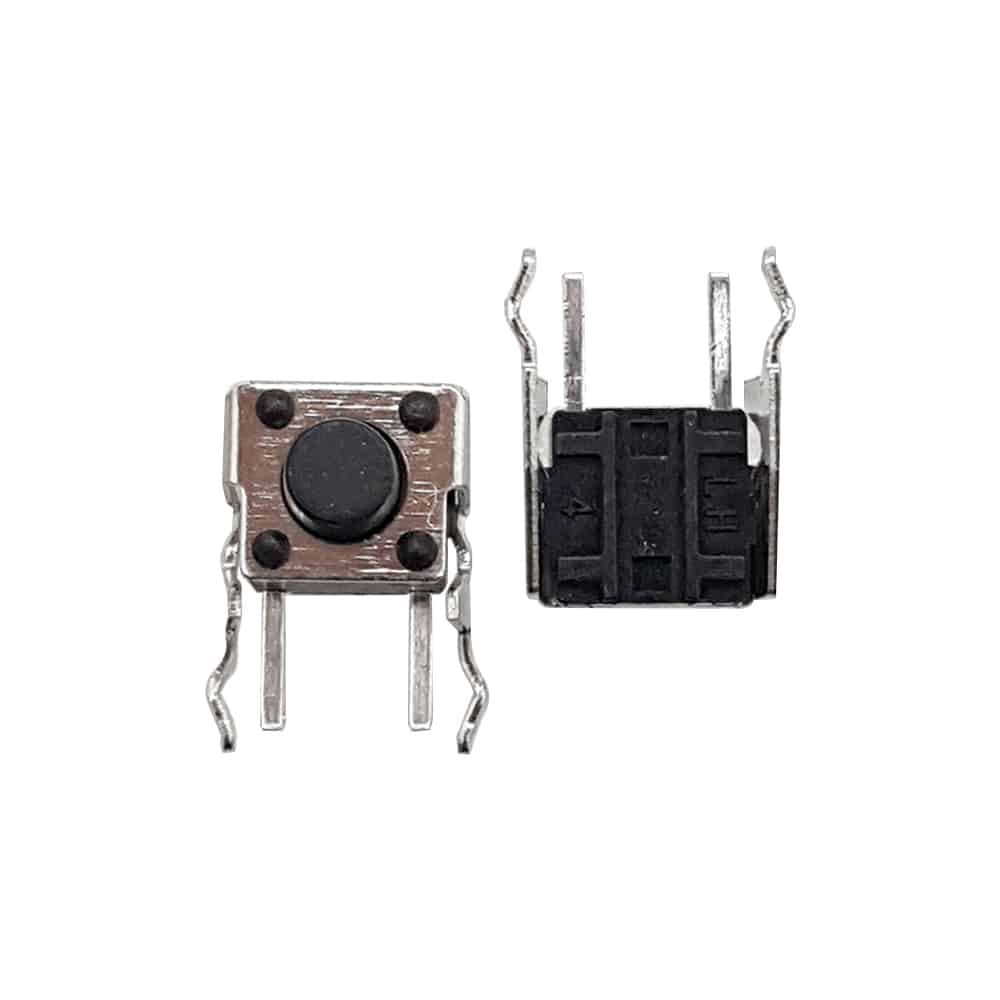

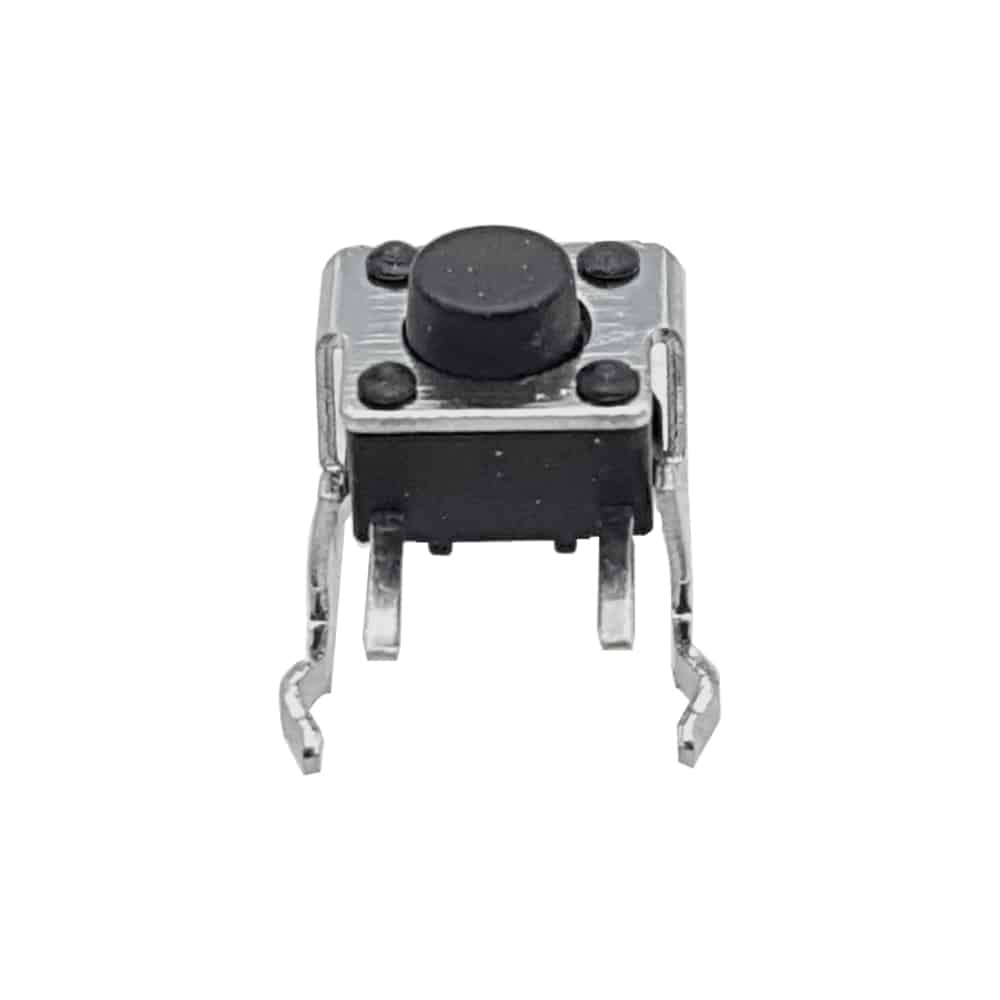

• فرم مربعی ۶×۶ میلی‌متر با صفحهٔ فوقانی فلزی و دکمهٔ استوانه‌ای ۵ میلی‌متری.

• پایه‌های راست‌زاویه THT رو به عقب برای لحیم‌کاری از لبهٔ برد.

• زبانه‌های کناری برای قفل‌شدن بهتر در PCB و اتصال به پنل در صورت نیاز.

• رنگ بدنه مشکی، صفحهٔ فلزی نقره‌ای؛ زیبایی ساده و دوام بالا.

تک سوئیچ مدل 6x6x5 R/A 2PIN

⚙️ مشخصات فنی (Specs) 🧩

مقادیر زیر تیپیک این خانواده است و ممکن است با سری تولید اندکی تفاوت داشته باشد. برای طراحی نهایی تست عملی انجام دهید.

• عملکرد: لحظه‌ای – Normally Open (NO)

• ابعاد بدنه: 6×6 mm | ارتفاع دکمه: ~5 mm

• آرایش پایه‌ها: 2PIN الکتریکی (دو پین فعال) + 2 زبانهٔ مکانیکی برای مهار

• روش نصب: Through‑Hole (THT) – Right Angle 90°

• ریتیـنگ مرسوم: DC 12 V / 50 mA (سیگنال/بار سبک)

• مقاومت تماس تیپیک: ≤ 100 mΩ

• مقاومت عایقی تیپیک: ≥ 100 MΩ در 100 VDC

• تحمل دی‌الکتریک: حدود 250 VAC / 1 min

• کورس حرکت: ≈ 0.25 ± 0.1 mm

• نیروی فشاری: 160–260 gf با کلیک محسوس

• عمر مکانیکی: حدود 100k–200k سیکل

• کاربردها: دکمه Power/Reset/Boot، Menu/Enter/Up/Down، ورودی کاربر در ابزارهای دستی و دستگاه‌های رومیزی

نکته ایمنی: برای برق شهر یا بارهای القایی طراحی نشده است؛ برای آن کاربردها از رله/کلید قدرتی استفاده کنید.

تک سوئیچ مدل 6x6x5 R/A 2PIN

📦 اقلام همراه

• تک سوئیچ مدل 6x6x5 R/A 2PIN – یک عدد

• گارانتی اصالت و سلامت فیزیکی از فروشگاه عصرتولز

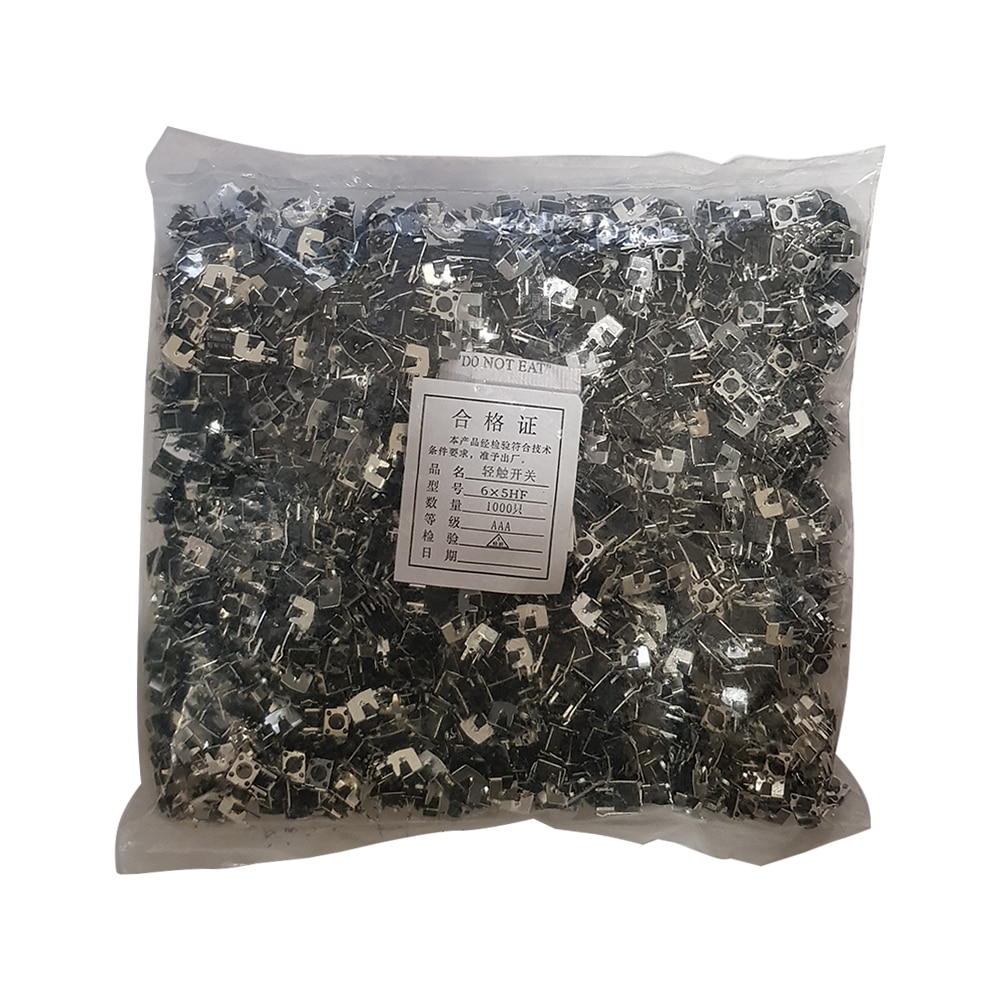

خریدهای عمده معمولاً به‌صورت بسته‌بندی فله‌ای/کیسه‌ای و سفارش‌های خرد به‌صورت تکی ارسال می‌شود.

🛒 قیمت و خرید از عصرتولز

برای خرید تک سوئیچ مدل 6x6x5 R/A 2PIN کافی است آن را به سبد خرید در عصرتولز اضافه کنید. قیمت روز به‌صورت لحظه‌ای به‌روزرسانی می‌شود؛ به دلیل نوسانات بازار از درج عدد ثابت در متن خودداری می‌کنیم. ارسال با بسته‌بندی ایمن انجام می‌شود تا پایه‌های ۹۰ درجه و زبانه‌ها بدون آسیب به دست شما برسند.

🧠 نکات نصب و استفاده حرفه‌ای

• پایه‌ها را مطابق فوت‌پرینت Right‑Angle در لبهٔ برد قرار دهید تا دکمه از سوراخ قاب بیرون بزند.

• یکی از پین‌ها را به ورودی دیجیتال و دیگری را به GND/VCC وصل کنید و از Pull‑up/Pull‑down داخلی/خارجی استفاده کنید.

• برای حذف تریگرهای ناخواسته به‌دلیل Bounce، دیبانس نرم‌افزاری ۱۰–۱۰۰ ms یا فیلتر RC (مثلاً 10 kΩ + 100 nF) را اضافه کنید.

• اگر دستگاه لرزش دارد، زبانه‌های مهار را پس از لحیم‌کاری کمی فرم دهید تا استحکام مکانیکی بیشتری ایجاد شود.

• مسیر حرکت دکمه در قاب را کاملاً آزاد بگذارید تا برگشت فنر به‌درستی انجام شود.

تک سوئیچ مدل 6x6x5 R/A 2PIN

📊 جدول مشخصات

🔍 مقایسه با محصولات مشابه

• تک سوئیچ مدل 6x6x5 2PIN (پایه مستقیم): برای نصب روی سطح برد به‌صورت عمودی است؛ اگر دکمه باید از کنارهٔ دستگاه در دسترس باشد، مدل R/A 2PIN برتری دارد.

• تک سوئیچ 6×6×21 یا 25 چهارپین: ساقه‌های بلندتر برای پنل‌های عمیق و چهار پایه برای مهار بیشتر؛ اما در پروژه‌های باریک کنار بدنه، R/A 90° ساده‌تر و کم‌جا‌تر است.

• مدل‌های SMD فوق‌کم‌ارتفاع (5×5×0.8): مناسب مونتاژ ریفلوی و دستگاه‌های باریک؛ در عوض دسترسی کناری مثل نسخه R/A را نمی‌دهند.

❓ FAQ — سوالات پرتکرار

۱) این سوئیچ NO است یا NC؟
این مدل Normally Open (NO) است؛ در حالت عادی باز و با فشار بسته می‌شود.

۲) دو پین کافی است؟
بله؛ این سری دو پین الکتریکی دارد. زبانه‌های کناری برای مهار مکانیکی هستند و معمولاً به مدار وصل نمی‌شوند.

۳) آیا برای برق شهر مناسب است؟
خیر؛ برای کم‌ولتاژ/کم‌جریان طراحی شده است. برای بارهای AC یا القایی از رله/کلید قدرتی استفاده کنید.

۴) می‌توان با هویه دستی نصب کرد؟
کاملاً؛ پایه‌های THT برای لحیم‌کاری دستی یا وان قلع مناسب‌اند. استفاده از شار و اعمال حرارت کوتاه توصیه می‌شود.

۵) برای Arduino/ESP چگونه سیم‌بندی کنم؟
یکی از پین‌ها به GND و دیگری به ورودی دیجیتال با Pull‑up (داخلی/خارجی). دیبانس نرم‌افزاری را فراموش نکنید.
