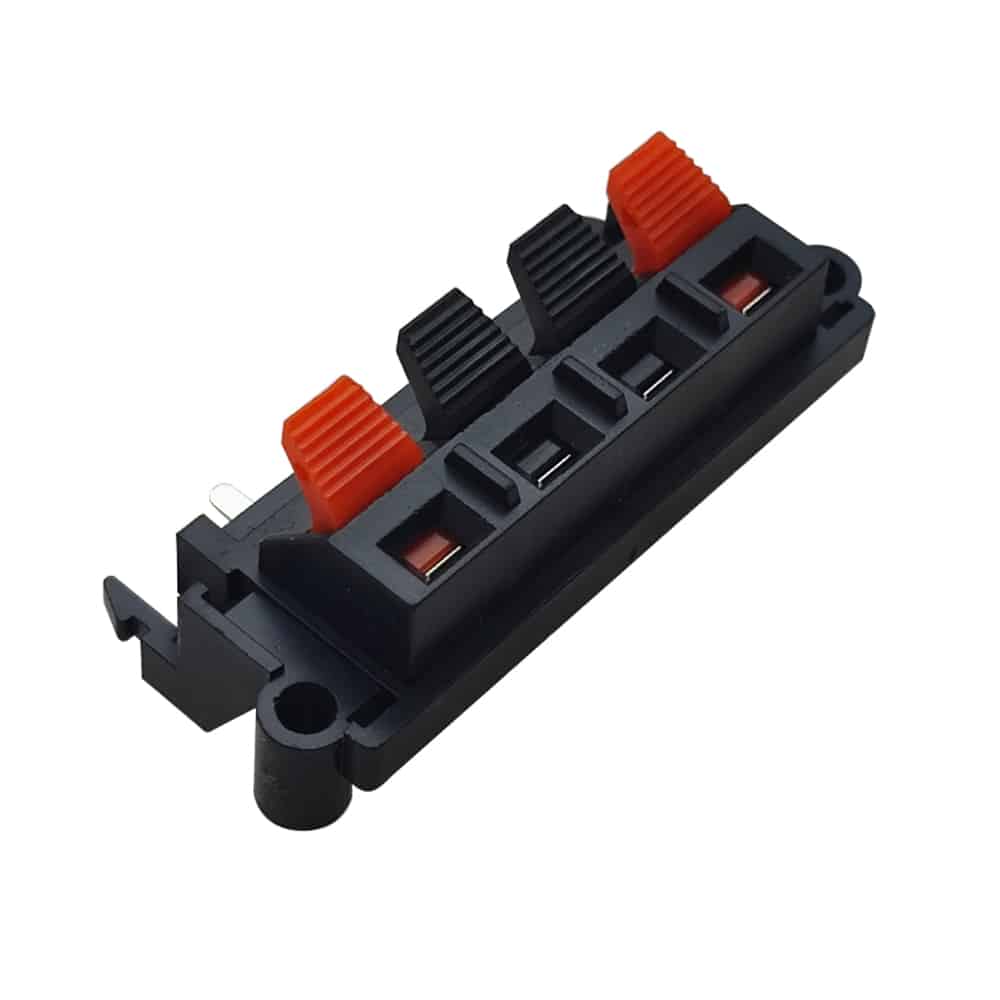

کانکتور بلندگو مدل WP4-18 🔊

کانکتور بلندگو مدل WP4-18 یک ترمینال فنری چهارخانه پنلی برای اتصال سریع و مطمئن سیم بلندگو است و به‌لطف فنرهای قوی و کدگذاری رنگی قرمز/مشکی، نصب تمیز و بی‌دردسر را روی انواع باکس و آمپلی‌فایر فراهم می‌کند. این مدل با کد WP4-18 در بازار ایران شناخته می‌شود.
English name: 4‑Way Spring‑Loaded Speaker Terminal, Panel‑Mount, Model WP4‑18 (rated 50 V / 3 A, fits AWG 24–16, color‑coded red/black).

کانکتور بلندگو مدل WP4-18

چرا این کانکتور؟ ⚡

• اتصال سریع و ایمن: مکانیزم push / spring clip باعث می‌شود سیم را فقط فشار دهید و رها کنید؛ بدون پیچ‌گوشتی و بدون شل‌شدن در اثر لرزش.

• چهار کانال واقعی: مناسب برای یک جفت اسپیکر (L/R) با پولاریتی مجزا یا کاربردهای چندخطی سبک.

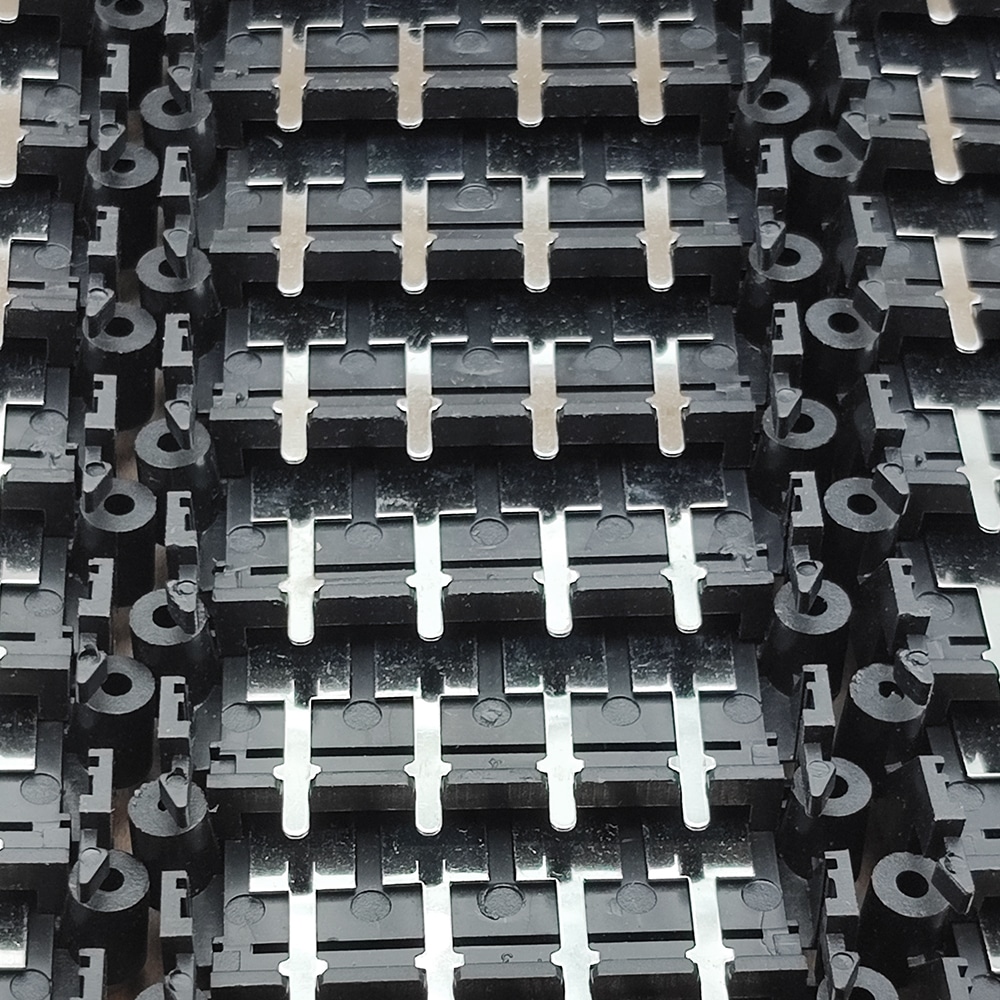

• پنلی و جمع‌وجور: دو سوراخ نصب در طرفین برای پیچ‌کاری روی پنل دستگاه یا جعبه اسپیکر؛ پین‌های لحیمی پشت کانکتور، سیم‌کشی داخل باکس را ساده می‌کند.

مشخصات ظاهری 🧩

• بدنه از پلاستیک مهندسی مقاوم و اهرم‌های فشاری شیار‌دار برای درگیری بهتر انگشت.

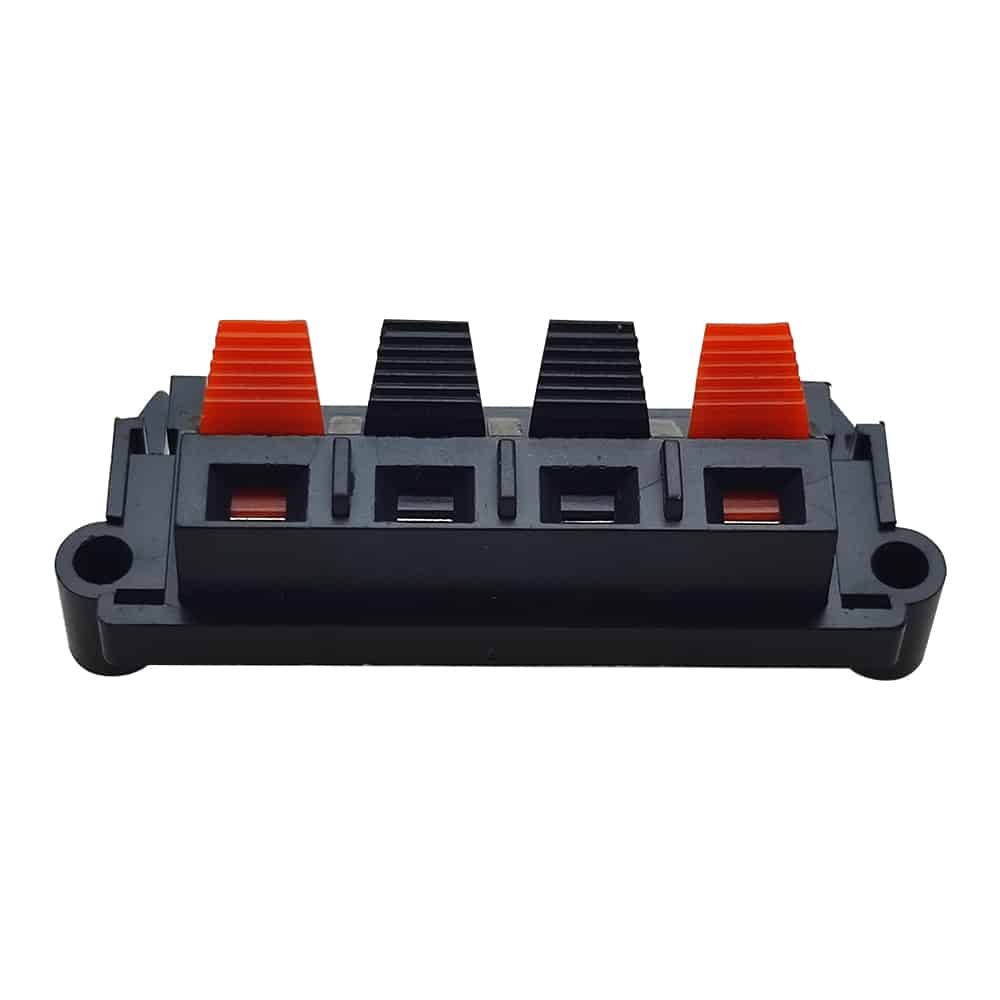

• چینش ۴ خانه با دو اهرم قرمز در دو طرف برای تشخیص قطب مثبت، و دو اهرم مشکی در وسط.

کانکتور بلندگو مدل WP4-18

مشخصات فنی دقیق ⚙️

• ظرفیت کاری: تا 50 ولت / 3 آمپر (AC/DC)

• سیم قابل پشتیبانی: AWG 24 تا 16 (تقریباً 0.2 تا 1.5 mm²)

• مقاومت تماس: ≤ 0.03 Ω | مقاومت عایقی: ≥ 100 MΩ

• نیروی عمل‌کرد اهرم: حدود 1 kgf

• تحمل ولتاژ لحظه‌ای: AC 500V/1min | دمای کاری: -40 تا +55°C

• ابعاد بدنه: حدود 64.5 × 18 × 26 mm | فاصله سوراخ‌های نصب: 58 mm

• فاصله پین‌ها: 13 mm | عرض پین: 3 mm

• نوع نصب: پنلی با پین‌های لحیمی پشت قطعه | کدگذاری رنگی: قرمز/مشکی
  (اطلاعات براساس دیتای رایج مدل‌های WP4‑18/4‑Way Spring Terminal است.)

قیمت و خرید از عصرتولز 🛒

برای خرید کانکتور بلندگو مدل WP4-18 با گارانتی اصالت کالا و ارسال سریع، از فروشگاه عصرتولز اقدام کنید. با توجه به نوسان بازار، قیمت روز در صفحه محصول اعلام می‌شود و از درج عدد ثابت خودداری می‌کنیم تا خریدی دقیق و به‌صرفه داشته باشید.

کانکتور بلندگو مدل WP4-18

موارد استفاده و نکات نصب 🧰

• مناسب برای باکس اسپیکر، آمپلی‌فایرهای DIY، تجهیزات صوتی آموزشی و جعبه‌های پروژه.

• برای اتصال، ۱۰–۱۲ میلی‌متر از روکش را لخت کنید، اهرم را فشار دهید، سیم را جا بزنید و رها کنید؛ برای استحکام بیشتر می‌توانید نوک سیم را قلع‌اندود کنید.

• از عبور جریان بیشتر از مقدار نامی خودداری کنید و در محیط‌های با رطوبت بالا دستگاه را ایزوله کنید.

کانکتور بلندگو مدل WP4-18

جدول مشخصات 📋

مقادیر زیر بر اساس داده‌های رایج این رده از ترمینال‌های فنری چهارخانه گردآوری شده است.

مقایسه با محصولات مشابه 🔍

• WP4‑18 در برابر WP4‑7: هر دو 4 راه و 50V/3A هستند؛ WP4‑7 نسخه کوچک‌تر برای باکس‌های کم‌جا است، اما WP4‑18 برای کارکرد راحت‌ترِ کاربر (اهرم‌های بزرگ‌تر و فاصله نصب استاندارد) مناسب‌تر است.

• فنری در برابر ترمینال پیچ‌خور: نوع فنری سرعت و یکنواختی اتصال بهتری دارد و برای تعویض‌های مکرر مناسب است؛ نوع پیچ‌خور در جریان‌های بالاتر (بسته به مدل) مزیت دارد ولی نصب کندتر است.

• دوخانه (WP2‑xx) vs چهارخانه (WP4‑18): اگر فقط یک بلندگو دارید مدل دوخانه کافی است؛ برای یک جفت اسپیکر یا سیم‌کشی استریو، WP4‑18 انتخاب تمیزتری است.

کانکتور بلندگو مدل WP4-18

پرسش‌های متداول (FAQ) ❓

آیا می‌توان سیم‌های ضخیم‌تر از AWG16 وصل کرد؟
خیر؛ این مدل برای AWG24 تا AWG16 طراحی شده است. برای قطرهای بالاتر سراغ ترمینال‌های بزرگ‌تر بروید.

آیا به‌جای لحیم می‌توان از فیش Faston استفاده کرد؟
پشت قطعه پین‌های لحیمی صاف دارد؛ بهترین روش لحیم‌کاری مستقیم روی برد/سیم است. برخی تأمین‌کنندگان ورژن‌های Faston هم دارند، اما این نسخه استاندارد لحیمی است.

برای چه ولتاژ و جریانی ایمن است؟
کار در حدود 50V و 3A طبق مشخصات سازنده توصیه می‌شود. برای ایمنی و دوام، از عبور جریان/ولتاژ بالاتر خودداری کنید.

تحمل دمایی و تست عایقی چگونه است؟
بازه دمای کاری −40 تا +55°C و تست تحمل AC 500V/1min گزارش شده است.

قطب مثبت و منفی را چطور تشخیص بدهم؟
در دو طرف اهرم‌های قرمز به‌طور معمول به قطب مثبت اختصاص می‌یابند و اهرم‌های مشکی برای منفی هستند.

اقلام همراه 📦

• ۱× کانکتور بلندگو مدل WP4-18

توجه: پیچ‌های نصب داخل بسته نیست.
