بهترین نکات برای نگهداری و آموزش کلی استفاده ازمولتی مترها
مولتی مترها ابزارهای حیاتی در صنایع الکترونیک و برق هستند که برای اندازهگیری ولتاژ، جریان و مقاومت استفاده میشوند. با توجه به حساسیت و دقت بالای این ابزارها، نگهداری و استفاده صحیح از آنها بسیار مهم است. در این مقاله، بهترین نکات برای نگهداری مولتی مترها، آموزش کلی استفاده از آنها و روشهای مقابله با خرابیهای رایج را بررسی خواهیم کرد.

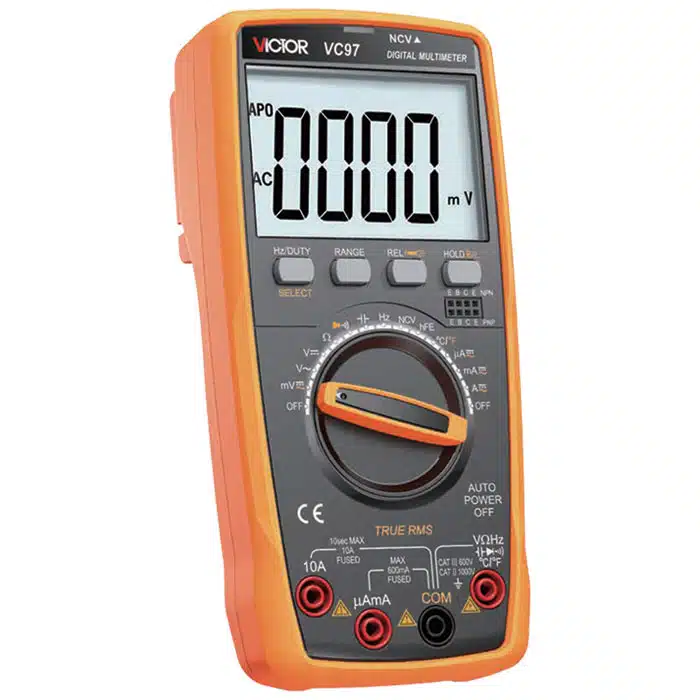

مولتی متر ویکتور مدل Victor VC97 2024 New asrtools
1. آموزش کلی استفاده از مولتی متر
1.1. انتخاب نوع مولتی متر
مولتی مترها به دو دسته اصلی دیجیتال و آنالوگ تقسیم میشوند. مولتی مترهای دیجیتال به دلیل دقت بالا و خوانایی بهتر، بیشتر مورد استفاده قرار میگیرند. انتخاب مولتی متر مناسب بستگی به نیاز شما و نوع کاری که انجام میدهید دارد. به طور کلی می توان مولتی متر های دیجیتال را طرح نهایی مولتی متر دانست و مولتی متر های آنالوگ را رو به انقراض نامید. برای کارهای دقیقتر و حرفهایتر، مولتی مترهای دیجیتال توصیه میشوند.

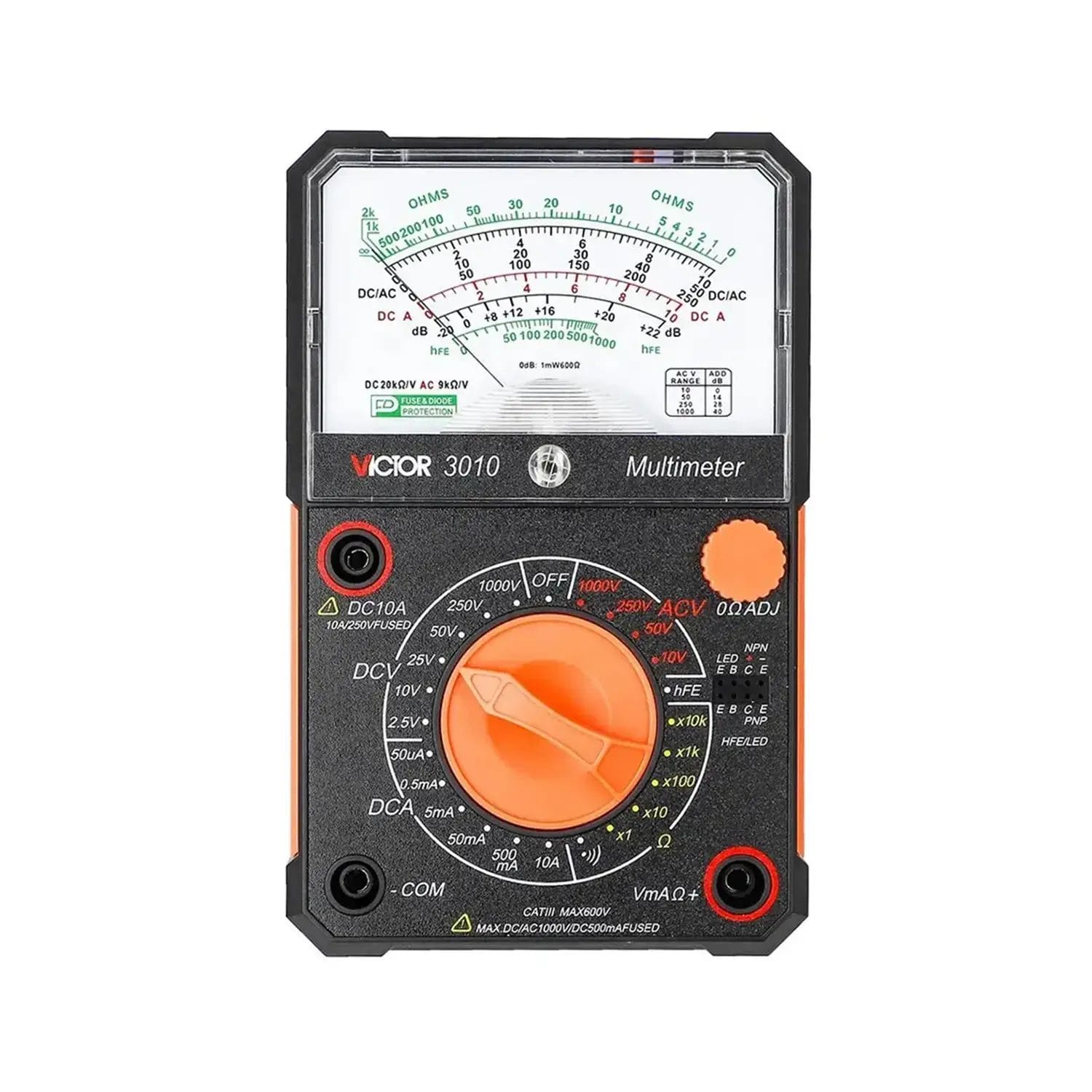

مولتی متر آنالوگ جدید ویکتور مدل Victor VC3010 NEW عصرتولز
1.2. نحوه استفاده صحیح از مولتی متر
- انتخاب محدوده صحیح: برای اندازهگیری دقیق، همیشه محدوده مناسب را انتخاب کنید. اگر محدوده مورد نظر را نمیدانید، ابتدا با محدوده بالاتر شروع کنید و سپس به محدودههای پایینتر بروید.
- اتصال صحیح پرابها: پراب قرمز را به قطب مثبت و پراب مشکی را به قطب منفی وصل کنید. این نکته برای جلوگیری از خرابی و افزایش دقت اندازهگیری بسیار مهم است.
- خاموش کردن مولتی متر بعد از استفاده: همیشه پس از استفاده، مولتی متر را خاموش کنید تا از مصرف بیمورد باتری جلوگیری شود.
2. اندازهگیری پارامترهای مختلف با مولتی متر
2.1. اندازهگیری ولتاژ (AC/DC)
- مولتی متر را روشن کنید.
- انتخاب حالت ولتاژ: حالت ولتاژ AC یا DC را بر اساس نوع ولتاژی که میخواهید اندازه بگیرید، انتخاب کنید.
- انتخاب محدوده مناسب: اگر مولتی متر شما بهصورت دستی تنظیم میشود، محدودهای که بالاتر از ولتاژ مورد انتظار است را انتخاب کنید.
- اتصال پرابها: پراب قرمز را به ورودی ولتاژ (VΩ) و پراب مشکی را به ورودی مشترک (COM) وصل کنید.
- اتصال به مدار: پراب قرمز را به نقطهای که میخواهید ولتاژ را اندازه بگیرید و پراب مشکی را به نقطه مرجع یا زمین مدار متصل کنید.
- خواندن مقدار: مقدار ولتاژ را از روی صفحه نمایش مولتی متر بخوانید.
2.2. اندازهگیری جریان (AC/DC)
- مولتی متر را روشن کنید.
- انتخاب حالت جریان: حالت جریان AC یا DC را بر اساس نوع جریانی که میخواهید اندازه بگیرید، انتخاب کنید.
- انتخاب محدوده مناسب: اگر مولتی متر شما بهصورت دستی تنظیم میشود، محدودهای که بالاتر از جریان مورد انتظار است را انتخاب کنید.
- اتصال پرابها: برای اندازهگیری جریانهای کوچک (میلیآمپر)، پراب قرمز را به ورودی mA و برای جریانهای بزرگ (آمپر)، به ورودی 10A وصل کنید. پراب مشکی را به ورودی مشترک (COM) وصل کنید.
- سری کردن مولتی متر با مدار: مدار را قطع کنید و مولتی متر را به صورت سری در مدار قرار دهید، یعنی پراب قرمز را به یک سر مدار قطع شده و پراب مشکی را به سر دیگر متصل کنید.
- خواندن مقدار: مقدار جریان را از روی صفحه نمایش مولتی متر بخوانید.
2.3. اندازهگیری مقاومت
- مولتی متر را روشن کنید.
- انتخاب حالت مقاومت: حالت مقاومت (Ω) را انتخاب کنید.
- انتخاب محدوده مناسب: اگر مولتی متر شما بهصورت دستی تنظیم میشود، محدودهای که بالاتر از مقاومت مورد انتظار است را انتخاب کنید.
- اتصال پرابها: پراب قرمز را به ورودی ولتاژ (VΩ) و پراب مشکی را به ورودی مشترک (COM) وصل کنید.
- اتصال به مقاومت: پرابها را به دو سر مقاومتی که میخواهید اندازه بگیرید، متصل کنید. دقت کنید که مدار باید بدون ولتاژ باشد.
- خواندن مقدار: مقدار مقاومت را از روی صفحه نمایش مولتی متر بخوانید.
2.4. اندازهگیری دیود
- مولتی متر را روشن کنید.
- انتخاب حالت دیود: حالت دیود را انتخاب کنید.
- اتصال پرابها: پراب قرمز را به ورودی ولتاژ (VΩ) و پراب مشکی را به ورودی مشترک (COM) وصل کنید.
- اتصال به دیود: پراب قرمز را به آند و پراب مشکی را به کاتد دیود متصل کنید.
- خواندن مقدار: ولتاژ بایاس مستقیم دیود را از روی صفحه نمایش مولتی متر بخوانید. سپس پرابها را جابجا کنید تا بایاس معکوس دیود را اندازه بگیرید. اگر دیود سالم باشد، باید در بایاس معکوس عدد بینهایت یا خیلی بزرگ نمایش داده شود.
2.5. اندازهگیری ظرفیت خازن
- مولتی متر را روشن کنید.
- انتخاب حالت ظرفیت خازن: حالت اندازهگیری ظرفیت خازن (F) را انتخاب کنید.
- اتصال پرابها: پراب قرمز را به ورودی ظرفیت (CAP) و پراب مشکی را به ورودی مشترک (COM) وصل کنید.
- اتصال به خازن: پرابها را به دو سر خازنی که میخواهید اندازه بگیرید، متصل کنید. دقت کنید که خازن بدون ولتاژ و شارژ باشد.
- خواندن مقدار: مقدار ظرفیت خازن را از روی صفحه نمایش مولتی متر بخوانید.
3. مولتی مترهای هوشمند
3.1. راحتی استفاده و کاهش احتمال خطا در مولتی مترهای هوشمند
مولتی مترهای هوشمند با امکانات پیشرفتهای مانند اتصال بلوتوث، نرمافزارهای تحلیل داده و نمایشگرهای لمسی، کاربری آسانتری را فراهم میکنند. این مولتی مترها دارای ویژگیهای زیر هستند:
- اتصال بلوتوث: امکان انتقال دادهها به صورت بیسیم به دستگاههای هوشمند.
- نرمافزارهای تحلیل داده: نرمافزارهای مخصوص برای تحلیل و ذخیرهسازی دادهها.
- نمایشگرهای پیشرفته: نمایشگرهای بزرگ و با کیفیت بالا برای نمایش دقیقتر اطلاعات. این ویژگیها باعث میشوند که احتمال خطاهای اپراتور به حداقل برسد و کاربری آسانتر و سریعتر انجام شود. همچنین، مولتی مترهای هوشمند به طور خودکار محدوده مناسب را تشخیص میدهند، که این امر نیز از خرابی دستگاه در اثر اشتباهات کاربر جلوگیری میکند.

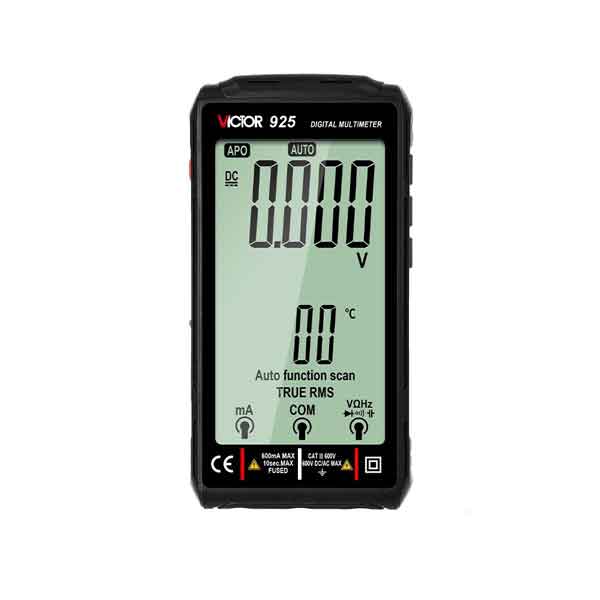

مولتی متر دیجیتال ویکتور مدل Victor VC-925
4. مولتی مترهای کلمپی
4.1. روش استفاده و نکات اندازهگیری با مولتی متر کلمپی
مولتی مترهای کلمپی برای اندازهگیری جریانهای بالا و در محیطهای صنعتی بسیار مفید هستند، زیرا نیازی به قطع مدار برای اندازهگیری جریان ندارند.
روش استفاده از مولتی متر کلمپی
- مولتی متر را روشن کنید.
- انتخاب حالت جریان (AC/DC): حالت جریان AC یا DC را بر اساس نوع جریانی که میخواهید اندازه بگیرید، انتخاب کنید.
- باز کردن فک کلمپ: دکمه یا ماشهای که برای باز کردن فک کلمپ وجود دارد را فشار دهید.
- قرار دادن سیم داخل کلمپ: سیمی که میخواهید جریان آن را اندازه بگیرید، داخل فک کلمپ قرار دهید. مطمئن شوید که سیم به طور کامل داخل فک کلمپ قرار گرفته و فک کلمپ کاملاً بسته شده است.
- خواندن مقدار: مقدار جریان را از روی صفحه نمایش مولتی متر بخوانید.
610E VICTOR Digital Clamp Meter AC DC 1000A 6000 Counts True RMS Measure VFD and Inrush Current-0-مولتی متر کلمپی ویکتور مدل VICTOR 610E
نکات مهم در استفاده از مولتی متر کلمپی
- تنها یک سیم در کلمپ قرار دهید: برای اندازهگیری صحیح جریان، باید فقط یک سیم از میان فک کلمپ عبور کند. قرار دادن چندین سیم باعث میشود که اندازهگیری به درستی انجام نشود.
- تنظیم صحیح محدوده: اگر مولتی متر شما بهصورت دستی تنظیم میشود، محدودهای که بالاتر از جریان مورد انتظار است را انتخاب کنید.
- نگهداری مناسب کلمپ: فک کلمپ را بهطور منظم تمیز کنید تا از دقت اندازهگیری اطمینان حاصل شود. گرد و غبار یا ذرات ریز میتوانند باعث اختلال در عملکرد کلمپ شوند.
5. مولتی مترهای دارای فیوز و استانداردهای حفاظتی

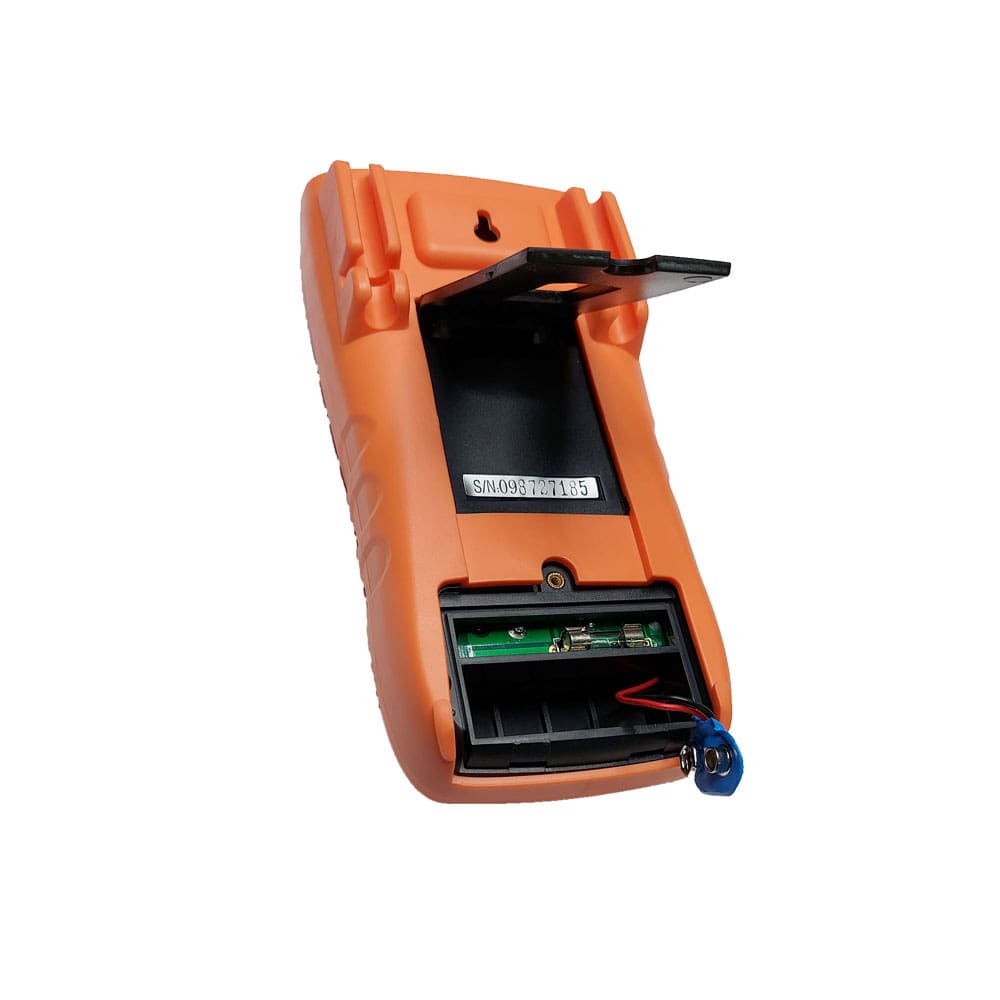

مولتی متر ویکتور مدل +Victor VC-97 عصرتولز
5.1. اهمیت وجود فیوز در مولتی مترها
مولتی مترهای دارای فیوز از مدارهای داخلی در برابر جریانهای بیش از حد محافظت میکنند. فیوزها در صورت بروز جریانهای غیرمجاز، مدار را قطع میکنند تا از آسیب به مولتی متر جلوگیری کنند. این ویژگی به خصوص برای کاربرانی که در محیطهای با ولتاژ و جریان بالا کار میکنند، بسیار مهم است.
5.2. استانداردهای ضد آبی و ضد ضربگی
مولتی مترهای با استانداردهای ضد آبی و ضد ضربگی برای استفاده در محیطهای سخت و صنعتی طراحی شدهاند. این مولتی مترها معمولاً دارای استانداردهای زیر هستند:
- IP67: محافظت کامل در برابر گرد و غبار و غوطهور شدن در آب تا عمق یک متر به مدت 30 دقیقه.
- IP65: محافظت در برابر گرد و غبار و پاشش آب با فشار کم از هر جهت.
- IP54: محافظت در برابر گرد و غبار محدود و پاشش آب از هر جهت.
6. بهترین نکات برای نگهداری مولتی متر
6.1. نگهداری و تمیزکاری
- نگهداری در محل خشک و خنک: مولتی مترها را در محیطی خشک و خنک نگهداری کنید تا از آسیبهای ناشی از رطوبت و گرما جلوگیری شود. رطوبت میتواند به مدارهای داخلی مولتی متر آسیب بزند و عملکرد آن را مختل کند.
- تمیزکاری منظم: مولتی متر را بهصورت منظم با پارچهای نرم و خشک تمیز کنید. از استفاده از مواد شیمیایی قوی خودداری کنید، زیرا ممکن است به سطح مولتی متر آسیب برساند. پرابها را نیز بهصورت منظم تمیز کنید تا از دقت اندازهگیری اطمینان حاصل شود.
6.2. حفظ باتری
- استفاده از باتریهای با کیفیت: باتریهای با کیفیت بالا عمر بیشتری دارند و از خرابی ناگهانی مولتی متر جلوگیری میکنند. باتریهای ارزان قیمت ممکن است به سرعت تخلیه شوند و باعث خرابی مولتی متر شوند.
- تعویض باتری: هنگامی که باتری مولتی متر ضعیف میشود، بلافاصله آن را تعویض کنید تا از دقت اندازهگیری اطمینان حاصل شود. باتریهای ضعیف ممکن است باعث نمایش نادرست مقادیر شوند.
7. جلوگیری از اشتباهات رایج و خرابیهای احتمالی
7.1. انتخاب نادرست محدوده و حالت اندازهگیری
قرار دادن سلکتور (درایو) روی وضعیت اشتباه میتواند به خطرات جدی برای مولتی متر و اپراتور منجر شود. اصلیترین دلیل سوختن مولتی مترها ناشی از انتخاب اشتباه محدوده و حالت اندازهگیری است که میتواند عبارت باشد از:
انتخاب محدوده غلط
مولتی مترها برای هر پارامتری (ولتاژ، جریان، مقاومت، ظرفیت و …) دارای محدودههای مختلفی هستند. انتخاب محدوده غلط میتواند به دو صورت مشکلآفرینی داشته باشد:
- محدوده بزرگتر از مقدار واقعی: اگر محدوده بیشتری از مقدار واقعی پارامتر انتخاب شود، ممکن است دقت اندازهگیری کاهش یابد و به دستگاه صدمه برسد، به خصوص اگر در معرض جریانهای بالا یا ولتاژهای بزرگ قرار گیرد.
- محدوده کوچکتر از مقدار واقعی: انتخاب محدوده کوچکتر از مقدار واقعی میتواند باعث آسیب به دستگاه شود، زیرا مولتی متر ممکن است بر اساس محدوده انتخابی مقدار بزرگتر را نتواند به درستی اندازه گیری کند و به دستگاه آسیب وارد شود.
انتخاب حالت اندازهگیری نادرست
مولتی مترها برای هر پارامتر اندازهگیری (مانند ولتاژ AC/DC، جریان AC/DC و …) حالتهای مختلفی دارند. اشتباه در انتخاب حالت اندازهگیری میتواند به خطراتی مانند:
- انتخاب حالت DC برای AC یا بالعکس: این اشتباه میتواند باعث خرابی مدار اندازهگیری شود، زیرا این دستگاهها برای حالتهای مختلف مجهز شدهاند و استفاده از حالت نادرست میتواند منجر به ورود جریانهای بیشتری به دستگاه شود که میتواند آن را دچار آسیب کند.
7.2. استفاده از مولتی متر برای اندازهگیری پارامترهای نامناسب
استفاده از یک مولتی متر برای اندازهگیری پارامترهایی که مشخصات آن به دقت از دستگاه فراتر میرود، میتواند به خطر بیشتری برای دستگاه و اپراتور منجر شود. به عنوان مثال:
- اندازه گیری جریان بالا با مولتی متر عمومی: استفاده از یک مولتی متر عمومی برای اندازهگیری جریانهای بسیار بالا میتواند به خطر بیشتری برای دستگاه و اپراتور منجر شود، زیرا مولتی مترهای عمومی معمولاً برای جریانهای نسبتاً کمتری طراحی شدهاند.
جمعبندی
به طور کلی، اصلیترین دلیل سوختن مولتی مترها در اثر اشتباه اپراتور، انتخاب نادرست محدوده و حالت اندازهگیری است که میتواند به عدم دقت اندازهگیری، ورود جریانهای بیشتر به دستگاه یا بروز خرابی در مدارهای داخلی مولتی متر منجر شود. بنابراین، همواره اطمینان حاصل کنید که پیش از هر اندازهگیری، محدوده مناسب و حالت صحیح را انتخاب کرده و دستگاه را با دقت استفاده کنید.
