انبر آی سی کش پروسکیت مدل Proskit 8PK-610 برای جداسازی ایمن آی‌سی‌های PLCC در تعمیرات برد الکترونیک طراحی شده است. مکانیزم فشاری آن جداسازی آی‌سی را بدون لرزش انجام می‌دهد. بدنه این ابزار از فلز و پلاستیک فشرده ساخته شده و طول آن ۱۰۰ میلی‌متر است. این مدل با بدنه مشکی برای تعمیرکاران برد و کاربری حرفه‌ای مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
انبر آی سی کش پروسکیت مدل Proskit 8PK-610 ابزار فنردار مخصوص بیرون‌آوردن آی‌سی‌های PLCC سوکتی است که با درگیرشدن متقارن در شیارهای سوکت، به جداسازی کنترل‌شده تراشه بدون آسیب‌زدن به پایه‌ها و اجزای اطراف کمک می‌کند؛ بدنه این مدل از AISI 410 و بخش‌های مشکی آن از POM ساخته شده‌اند.
Table of Contents
🧭 فهرست مطالب
🔎 معرفی proskit 8pk-610
نام انگلیسی کامل: Pro’sKit 8PK-610 Spring-Assisted PLCC IC Extractor, AISI 410 and POM, 100×50mm, for Safe Chip-Carrier Removal from Compatible Sockets.
PLCC مخفف Plastic Leaded Chip Carrier است؛ این خانواده از تراشه‌ها می‌تواند داخل سوکت مخصوص نصب شود تا تعویض یا برنامه‌ریزی آن بدون لحیم‌کاری دوباره انجام گیرد. بیرون‌آوردن تراشه با پیچ‌گوشتی یا اهرم یک‌طرفه ممکن است بدنه آی‌سی را کج، لبه سوکت را شکسته یا به پایه‌ها فشار نامتقارن وارد کند. proskit 8pk-610 برای گرفتن دو سمت مقابل و اعمال نیروی متعادل‌تر طراحی شده است.
سازنده proskit 8pk-610 را یک ابزار فنردار استخراج حامل تراشه معرفی می‌کند و هدف طراحی را بیرون‌آوردن PLCC از سوکت بدون آسیب به اجزای قطعه می‌داند. این عبارت یک کاربری طراحی‌شده است، نه تضمین نتیجه در هر شرایط؛ اگر قلاب‌ها در جای درست ننشینند، سوکت معیوب باشد یا قطعه روی برد لحیم شده باشد، فشار ابزار همچنان می‌تواند خسارت ایجاد کند.
⚙️ جدول مشخصات فنی Pro’sKit 8PK-610
مشخصه
مقدار یا توضیح مستند
برند و مدل
Pro’sKit 8PK-610
نوع ابزار
آی‌سی‌کش فنردار مخصوص PLCC سوکتی
کاربرد اصلی
خارج‌کردن کنترل‌شده PLCC از سوکت سازگار
جنس
AISI 410 + POM
ابعاد کلی اعلامی
۱۰۰×۵۰ میلی‌متر
وزن اعلامی در کاتالوگ
۳۲٫۶ ±۲ گرم
تنظیم
قابلیت تنظیم سریع برای اندازه‌های مختلف PLCC سازگار
مکانیزم
فنر کمکی برای درگیری و استخراج کنترل‌شده
بسته‌بندی
کارت بلیستر
انطباق درج‌شده در کاتالوگ
RoHS
ثبت طراحی
اشاره فروشگاه رسمی سازنده به پتنت آمریکا و چین
عدد ۱۰۰×۵۰ میلی‌متر به ابعاد کلی اعلام‌شده برای ابزار مربوط است و وزن ۳۲٫۶ ±۲ گرم نیز در کاتالوگ رسمی این خانواده ثبت شده است. تلرانس وزن می‌تواند از تفاوت جزئی تولید یا بسته‌بندی ناشی شود. معیار شناسایی هنگام خرید باید کد دقیق 8PK-610 روی محصول و بسته باشد، نه فقط ظاهر عمومی یک آی‌سی‌کش مشکی.
🧩 PLCC چیست و proskit 8pk-610 چگونه کمک می‌کند؟
سوکت‌های PLCC معمولاً در گوشه‌های خود محل‌هایی برای ورود قلاب ابزار استخراج دارند. دو سر فلزی proskit 8pk-610 باید در نقاط مقابل و متناظر قرار بگیرند. فنر، حرکت مکانیزم را پشتیبانی می‌کند و کاربر با اعمال فشار یکنواخت، قطعه را تا حد امکان عمود و بدون پیچاندن شدید از سوکت بالا می‌آورد.
قابلیت تنظیم برای اندازه‌های مختلف PLCC به معنی پوشش بی‌قیدوشرط همه سوکت‌ها نیست. شکل شیار، فضای اطراف سوکت و سالم‌بودن قلاب‌ها باید قبل از استفاده بررسی شود. اگر نوک‌ها کامل در بریدگی‌های استخراج نمی‌نشینند، فشار وارد نکنید. تماس نوک با پایه‌های مجاور، خازن‌های ریز یا مسیر برد می‌تواند مشکل ایجاد کند.
این ابزار برای آی‌سی PLCC نصب‌شده در سوکت ساخته شده است. proskit 8pk-610 وسیله جداکردن قطعه‌ای که مستقیماً به برد لحیم شده نیست و نباید جایگزین هیتر، هویه، تجهیزات بازکاری یا دانش فرایند لحیم‌زدایی شود. کشیدن یک PLCC لحیم‌شده می‌تواند پدها و مسیرهای برد را از سطح جدا کند.
🛠️ روش استفاده صحیح و مرحله‌به‌مرحله
دستگاه را خاموش و جدا کنید: کابل برق، باتری و منابع جانبی را طبق راهنمای دستگاه قطع کنید و برای تخلیه مدار زمان کافی بدهید.
نوع نصب را تأیید کنید: مطمئن شوید تراشه واقعاً PLCC سوکتی است، نه قطعه لحیم‌شده یا پکیج مشابه.
جهت قطعه را ثبت کنید: نشانه پین یک، بریدگی یا نقطه روی تراشه و سوکت را عکس بگیرید تا نصب دوباره معکوس نشود.
سوکت را بررسی کنید: ترک، تغییر شکل، آلودگی یا نبود فضای کافی اطراف نقاط استخراج را کنترل کنید.
قلاب‌ها را متقارن بنشانید: دو سر proskit 8pk-610 باید هم‌زمان در شیارهای مقابل قرار گیرند؛ درگیری ناقص را با فشار جبران نکنید.
نیرو را آرام اعمال کنید: ابزار را در امتداد عمود نگه دارید و از چرخاندن، اهرم‌کردن یک‌طرفه یا حرکت ناگهانی بپرهیزید.
قطعه را ایمن نگه دارید: پس از آزادشدن، آی‌سی را روی فوم یا بسته‌بندی مناسب ESD بگذارید و پایه‌ها را لمس نکنید.
اگر تراشه با فشار ملایم حرکت نکرد، علت را پیدا کنید. احتمال دارد قلاب‌ها در جای اشتباه باشند، سوکت ضامن دیگری داشته باشد یا قطعه به‌دلیل آلودگی و تغییر شکل گیر کرده باشد. افزایش ناگهانی نیرو راه‌حل ایمنی نیست. ابزار را بردارید، وضعیت را زیر نور و بزرگ‌نمایی مناسب بررسی و سپس تصمیم بگیرید.
⚡ کنترل الکتریسیته ساکن و محدودیت‌های ایمنی
برای proskit 8pk-610 در مشخصات بررسی‌شده، رتبه ESD-Safe تأیید نشده است؛ بنابراین وجود POM یا فرم پلاستیکی دسته را نباید معادل حفاظت آنتی‌استاتیک دانست. هنگام کار با آی‌سی حساس، از دستبند آنتی‌استاتیک سالم، زیرانداز ESD و اتصال زمین تأییدشده طبق رویه کارگاه استفاده کنید. قطعه را از لبه بگیرید و از تماس انگشت با پایه‌ها دوری کنید.
ابزار را روی مدار روشن استفاده نکنید. تماس فلز با نقاط دارای اختلاف پتانسیل می‌تواند اتصال کوتاه ایجاد کند. عینک ایمنی نیز در شرایطی که فنر یا قطعه ممکن است ناگهان آزاد شود مفید است. اگر ابزار خم، زنگ‌زده یا نوک آن لب‌پر شده، پیش از استفاده تعویض یا سرویس شود؛ نوک نامتقارن فشار را به یک گوشه سوکت منتقل می‌کند.
🎨 طراحی، جنس و نگهداری
ترکیب AISI 410 و POM بدنه باریک و سبک proskit 8pk-610 را تشکیل می‌دهد. فولاد زنگ‌نزن مارتنزیتی سری 410 در بخش فلزی، استحکام مناسب برای قلاب‌های باریک فراهم می‌کند و POM در قطعات شکل‌داده‌شده مکانیزم به کار رفته است. این توضیح به معنی ضدزنگ‌بودن مطلق نیست؛ ابزار باید خشک و تمیز نگهداری شود.
پس از استفاده، نوک‌ها را با برس نرم یا پارچه بدون پرز تمیز کنید. از ساییدن شدید، خم‌کردن عمدی قلاب‌ها و روغن‌کاری زیاد نزدیک محل تماس با برد پرهیز کنید. ماده اضافی می‌تواند آلودگی را جذب یا به سوکت منتقل کند. ابزار را داخل کارت یا محفظه‌ای نگه دارید که فشار جانبی به سرهای فلزی وارد نشود.
فروشگاه رسمی Pro’sKit به پتنت آمریکا و چین برای طراحی این ابزار اشاره می‌کند. همچنین در کاتالوگ، عبارت RoHS برای proskit 8pk-610 آمده است. این موارد مشخصه طراحی و انطباق محصول هستند و جای بررسی سلامت فیزیکی، کد کالا و کیفیت بسته تحویلی را نمی‌گیرند.
📦 اقلام همراه محصول
یک عدد آی‌سی‌کش PLCC مدل Pro’sKit 8PK-610

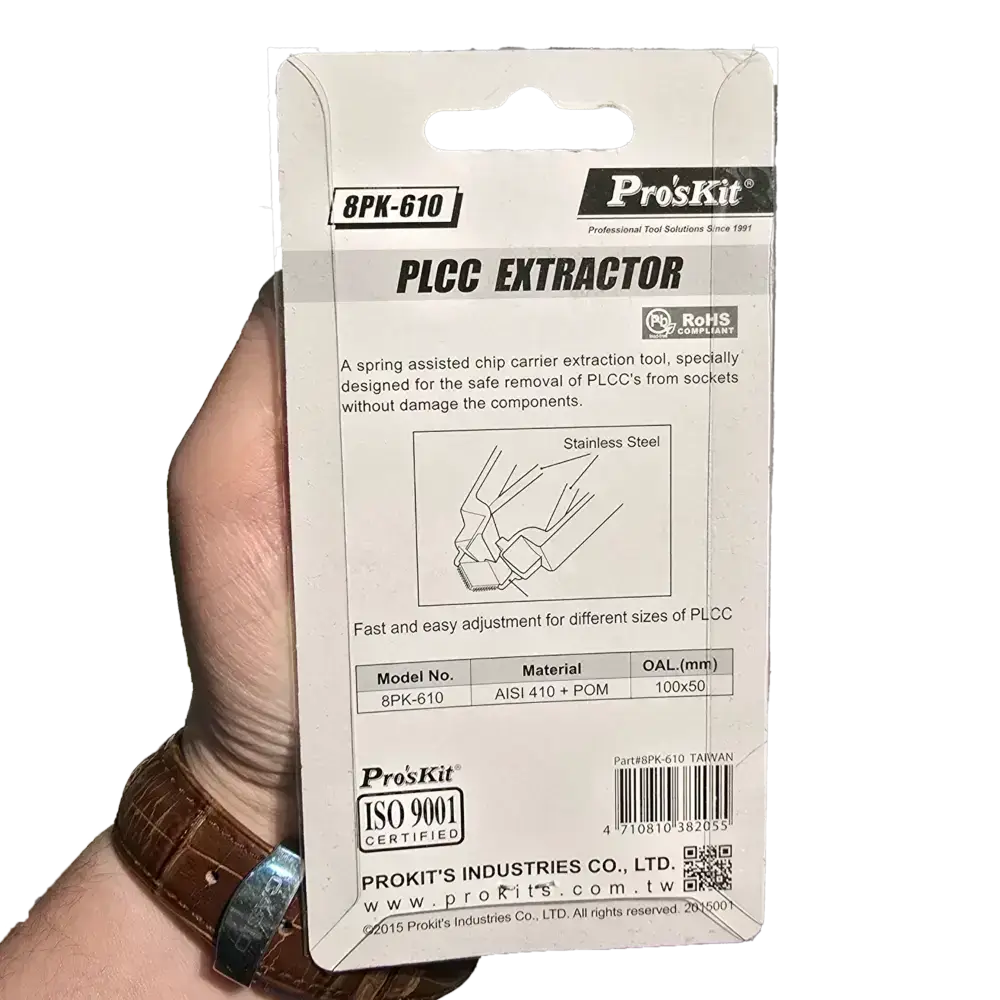

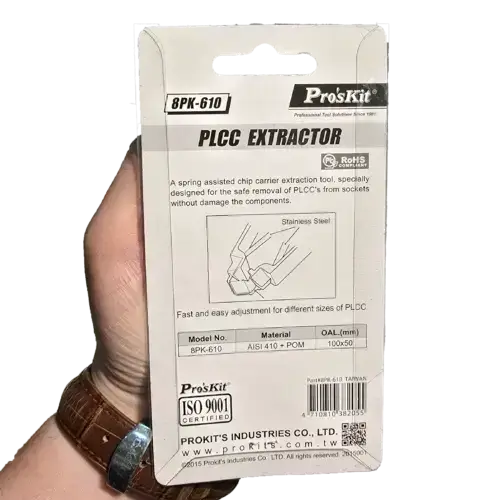

بسته‌بندی کارت بلیستر
آی‌سی، سوکت، دستبند ESD، زیرانداز آنتی‌استاتیک، جعبه قطعات یا ابزارهای لحیم‌کاری جزو اقلام استاندارد اعلام‌شده نیستند، مگر اینکه در گزینه فروش همین صفحه صریحاً نوشته شده باشند. محتویات نهایی بسته و سلامت نوک‌ها را هنگام تحویل بررسی کنید.
⚖️ مقایسه PLCC Extractor با آی‌سی‌کش DIL مدل ASR-104
معیار
Pro’sKit 8PK-610
ASR-104
پکیج هدف
PLCC نصب‌شده در سوکت سازگار
DIL یا DIP پایه‌دار خطی
نقطه درگیری
شیارهای استخراج در دو سمت یا گوشه‌های سوکت PLCC
دو انتهای بدنه آی‌سی خطی سازگار
حرکت مناسب
بالاآوردن متقارن حامل تراشه از سوکت
گرفتن بدنه قطعه DIL و بیرون‌آوردن یکنواخت
کاربرد لحیم‌زدایی
ندارد
ندارد
انتخاب درست
بر اساس PLCC بودن پکیج و وجود سوکت استخراج
بر اساس DIL بودن بدنه و فاصله پایه‌ها
DIL و PLCC فقط دو نام متفاوت برای یک شکل نیستند. جای قلاب، جهت نیرو و هندسه بدنه آن‌ها فرق دارد. ASR-104 برای آی‌سی DIL در نظر گرفته شده و proskit 8pk-610 برای PLCC سوکتی است؛ هیچ‌یک قطعه لحیم‌شده روی برد را جدا نمی‌کنند و ابزار لحیم‌زدایی نیستند. برای این کار باید فرایند بازکاری متناسب با همان پکیج انجام شود.
🛒 قیمت و خرید proskit 8pk-610 از عصرتولز
برای خرید proskit 8pk-610، قیمت روز، وضعیت موجودی و گزینه گارانتی را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. برای دیدن ابزارهای هم‌گروه می‌توانید بخش انبرهای دستی عصرتولز را مرور کنید. اگر پکیج هدف شما DIL است، صفحه انبر آی‌سی‌کش DIL مدل ASR-104 را برای مقایسه ببینید.
پیش از سفارش، تصویر سوکت و نام دقیق پکیج را با تعمیرکار یا مستند فنی دستگاه تطبیق دهید. خرید آی‌سی‌کش بر اساس شباهت ظاهری ممکن است به انتخاب ابزار نامناسب منجر شود. ارزش proskit 8pk-610 زمانی مشخص می‌شود که برای PLCC سوکتی، با قلاب‌گیری متقارن و کنترل ESD صحیح استفاده شود.
❓ سوالات متداول درباره Pro’sKit 8PK-610
آیا proskit 8pk-610 برای همه آی‌سی‌ها مناسب است؟
خیر. این مدل به‌طور تخصصی برای PLCC نصب‌شده در سوکت سازگار طراحی شده است. DIL، QFP، BGA و قطعاتی که مستقیماً به برد لحیم شده‌اند به ابزار یا فرایند دیگری نیاز دارند.
ابعاد و وزن این آی‌سی‌کش چقدر است؟
ابعاد کلی اعلام‌شده ۱۰۰×۵۰ میلی‌متر و وزن کاتالوگی ۳۲٫۶ گرم با تلرانس ±۲ گرم است. بسته‌بندی محصول به‌صورت کارت بلیستر ذکر شده است.
جنس انبر آی‌سی‌کش چیست؟
برای مدل 8PK-610 ترکیب AISI 410 و POM ثبت شده است. بخش‌های فلزی باریک با مکانیزم و قطعات پلیمری کار می‌کنند تا ابزار سبک و قابل کنترل باشد.
آیا این ابزار ESD-Safe است؟
در مشخصات بررسی‌شده چنین رتبه‌ای تأیید نشده است. برای حفاظت قطعه حساس باید از دستبند، زیرانداز و روش صحیح آنتی‌استاتیک استفاده کنید و به ظاهر پلاستیکی دسته اتکا نکنید.
چرا نباید PLCC را با پیچ‌گوشتی بیرون آورد؟
اهرم یک‌طرفه می‌تواند تراشه را کج کند، به لبه سوکت فشار بیاورد یا پایه‌ها و قطعات مجاور را آسیب بزند. آی‌سی‌کش مخصوص، نیرو را متقارن‌تر اعمال می‌کند.
اگر تراشه از سوکت خارج نشد چه کنیم؟
فشار را بیشتر نکنید. درگیری قلاب‌ها، وجود ضامن، سلامت سوکت و سوکتی‌بودن واقعی قطعه را دوباره بررسی کنید. قطعه لحیم‌شده نباید با این ابزار کشیده شود.
در جمع‌بندی، proskit 8pk-610 ابزار تخصصی و سبک برای PLCC سوکتی است. موفقیت کار به شناسایی درست پکیج، نشاندن متقارن دو قلاب، اعمال فشار آرام، قطع کامل برق و کنترل ESD بستگی دارد؛ نه صرفاً به کشیدن قطعه با نیروی بیشتر.
✅ مشخصات کوتاه و موردی
برند و مدل: Pro’sKit 8PK-610
نوع: آی‌سی‌کش فنردار PLCC
کاربرد: بیرون‌آوردن PLCC از سوکت سازگار
جنس: AISI 410 + POM
ابعاد کلی: ۱۰۰×۵۰ میلی‌متر
وزن کاتالوگی: ۳۲٫۶ ±۲ گرم
تنظیم: مناسب اندازه‌های مختلف PLCC سازگار
مکانیزم: فنر کمکی
انطباق: RoHS طبق کاتالوگ
بسته‌بندی: کارت بلیستر
محدودیت: مناسب قطعه سوکتی؛ نه قطعه لحیم‌شده
ESD: رتبه ESD-Safe در مشخصات بررسی‌شده تأیید نشده است
ویژگی ها
وزن
30 گرم
ابعاد
10 × 5 × 1.5 سانتیمتر
