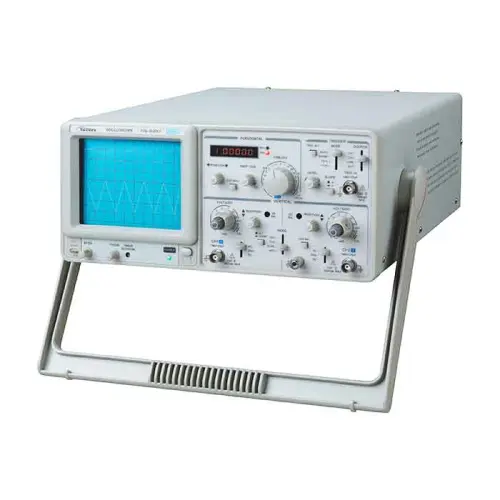

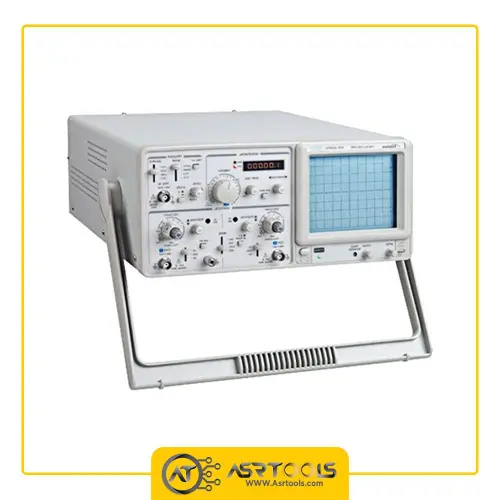

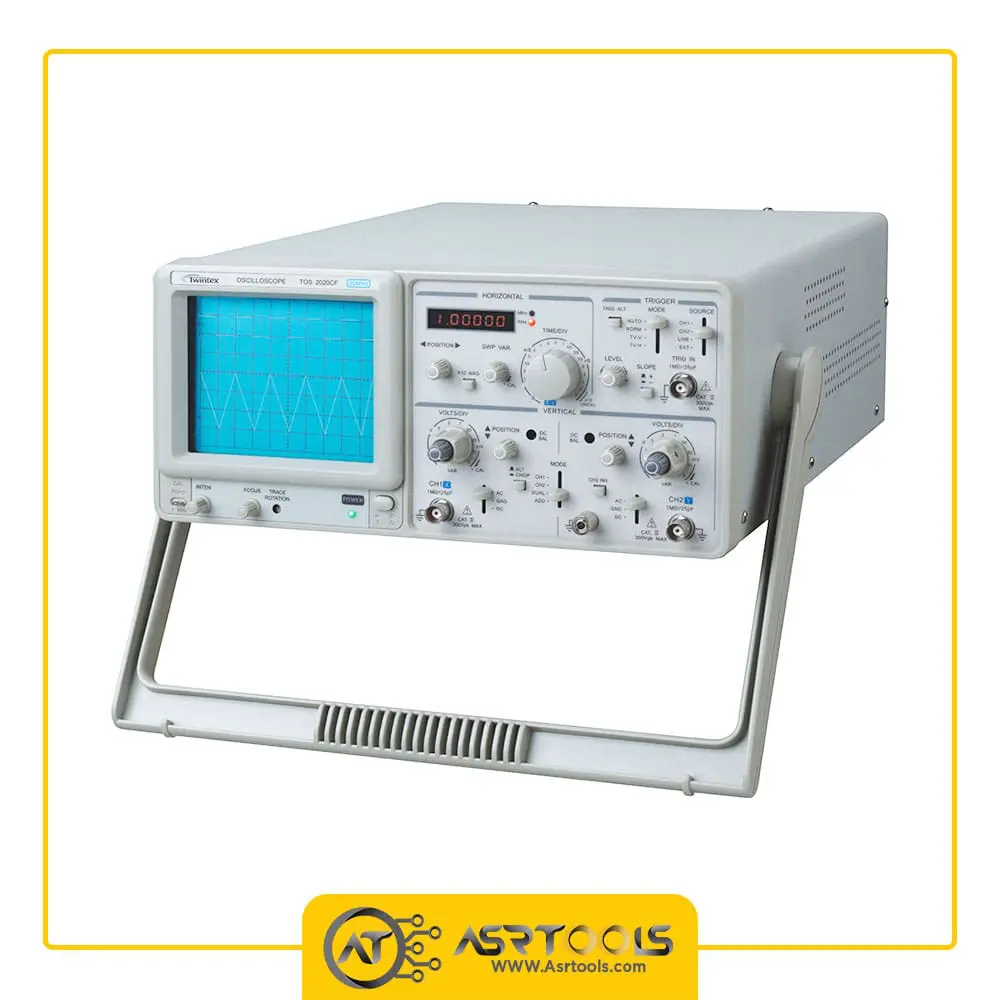

اسیلوسکوپ آنالوگ توینتکس مدل Twintex TOS-2020CF

اسیلوسکوپ آنالوگ توینتکس مدل Twintex TOS-2020CF یک اسیلوسکوپ رومیزی دوکاناله با پهنای‌باند 20MHz و کانتر فرکانس داخلی 6 رقمی است که با حساسیت عمودی 5mV/div تا 5V/div، تایم‌بیس 0.2µs/div تا 0.5s/div، ورودی 1MΩ∥25pF، Rise Time≈17.5ns، حداکثر ورودی 300Vp‑p، X‑Y Mode، TV Sync و بزرگ‌نمایی جاروب ×10، انتخابی استاندارد برای آزمایشگاه‌ها، دانشگاه‌ها و واحدهای تعمیرات محسوب می‌شود.
English name: Twintex TOS‑2020CF Dual‑Trace Analog Oscilloscope — 20 MHz bandwidth, 2 channels, 6‑digit frequency counter, 5 mV–5 V/div, 0.2 µs/div–0.5 s/div, 1 MΩ//25 pF input, ≤17.5 ns rise time, 300 Vp‑p max, TV sync & X‑Y mode.

⭐ چرا «اسیلوسکوپ آنالوگ توینتکس مدل Twintex TOS-2020CF» را انتخاب کنیم؟

• دوکاناله واقعی (Dual Trace) با حالت ALT/CHOP برای مشاهده هم‌زمان دو سیگنال و عیب‌یابی سریع.

• کانتر فرکانس داخلی 6 رقمی (CF)؛ بدون نیاز به دستگاه جانبی، فرکانس سیگنال را مستقیم از جلوی دستگاه می‌خوانید.

• پنل آنالوگِ کلاسیک + CRT پرنور: کنترل‌های مکانیکی دقیق برای آموزش و کارگاهی ایده‌آل، با شبکه داخلی روشن (Internal Graticule) برای قرائت دقیق.

• Trigger انعطاف‌پذیر (لبه‌بالارونده/پایین‌رونده، همگام‌سازی TV) و قفل‌تریگر برای موج‌های دشوار.

• X‑Y Mode برای رسم الگوهای لیزاژو و بررسی مشخصه فاز/بردار.

• بزرگ‌نمایی جاروب ×10؛ دیدن عیوب گذرا و لبه‌ها آسان‌تر می‌شود.

• ابعاد صنعتی 310×150×455 میلی‌متر و وزن حدود 8 کیلوگرم؛ شاسی مستحکم برای کار طولانی‌مدت.

🛠️ کاربردها

• آموزش و دانشگاه: دروس الکترونیک، مخابرات و آزمایش‌های زمان‌محور.

• تعمیرات و سرویس: پایش باس‌های آنالوگ، مدارات تغذیه، صوت و کنترل.

• کنترل کیفیت تولید: تست سریع بردها و زیرسامانه‌ها با کانتر داخلی.

• پروژه‌های صوتی و RF سبک: بررسی اعوجاج، هم‌زمانی و پاسخ زمانی.

🎛️ مشخصات ظاهری و طراحی

طراحی آشنا و خوش‌چینِ پنل جلویی با کلیدهای دسته‌بندی‌شده عمودی/افقی/تریگر، کلیدهای انتخاب کانال و دکمه MAG×10 کاربری سریعی می‌سازد. شبکه داخلی CRT خواندن ولتاژ/زمان را دقیق می‌کند و دسته حمل در بالا، جابه‌جایی دستگاه را ساده می‌سازد. درگاه‌های BNC استاندارد سازگاری کامل با پروب‌های 1×/10× را تضمین می‌کنند.

⚙️ مشخصات فنی برجسته

• پهنای‌باند عمودی: 20MHz

• Rise Time تقریبی: 17.5ns

• کانال‌ها: 2 کانال (Dual Trace) با ALT/CHOP

• حساسیت عمودی: 5mV/div … 5V/div (گام 1‑2‑5)

• تایم‌بیس افقی: 0.2µs/div … 0.5s/div (گام 1‑2‑5) + ×10 MAG

• امپدانس/ظرفیت ورودی: 1MΩ ∥ 25pF

• کوپلینگ ورودی: AC/DC/GND

• حداکثر ولتاژ ورودی: 300Vp‑p (با پروب مناسب)

• تریگر: Edge (↑/↓)، TV Sync، Normal/Auto، Trigger Lock

• مد X‑Y: دارد

• کانتر فرکانس داخلی (CF): 6 رقم، خوانایی مستقیم

• ابعاد/وزن: 310×150×455mm / ≈8kg

• تغذیه: 110/220V±10%، 50/60Hz

📦 اقلام همراه محصول (H3)

• کابل برق

• یک عدد پروب اسیلوسکوپ (قابل ارتقا به ست دوپروب 1×/10×)

• دفترچه راهنما

• فیوز یدکی/درپوش پروب و ابزار تنظیم جبران‌ساز (بسته به سری تولید)

🛒 قیمت و خرید از عصرتولز

برای خرید اسیلوسکوپ آنالوگ توینتکس مدل Twintex TOS-2020CF از فروشگاه عصرتولز، موجودی و قیمت روز در همین صفحه محصول به‌روزرسانی می‌شود. به‌دلیل نوسانات بازار از درج عدد ثابت خودداری می‌کنیم. با تضمین اصالت کالا، مشاوره تخصصی رایگان و ارسال سریع، تجهیز آزمایشگاه شما مطمئن و بی‌دردسر انجام می‌شود.

📊 جدول مشخصات

🔁 مقایسه با محصولات مشابه

• Twintex TOS‑2020CT: از نظر باند مشابه است اما به‌جای کانتر داخلی، Component Tester دارد. اگر تست سریع قطعات غیرفعال/دیود/ترانزیستور می‌خواهید، CT بهتر است؛ اگر خواندن فرکانس دقیق برایتان مهم‌تر است، TOS‑2020CF انتخاب منطقی‌تری است.

• Twintex 2040CF/2050CF: همان طراحی با پهنای‌باند 40/50MHz؛ برای سیگنال‌های تندتر مناسب‌اند اما هزینه بالاتری دارند.

• اسیلوسکوپ دیجیتال آموزشی 20MHz (مثل مدل‌های Entry‑Level): امکانات ذخیره و اندازه‌گیری‌های خودکار بیشتری دارند؛ بااین‌حال برای یادگیری مفاهیم آنالوگ و مشاهده رفتار لحظه‌ای CRT، تجربه بصری و روانی TOS‑2020CF بی‌رقیب است.

❓ سوالات متداول (FAQ)

1) کانتر داخلی چه دقتی دارد؟
کانتر 6 رقمی داخلی برای کارگاه/آموزش بسیار دقیق و سریع است و در اکثر سناریوها نیاز به فرکانس‌متر جداگانه را برطرف می‌کند.

2) آیا می‌توان از پروب 10× استفاده کرد؟
بله؛ توصیه می‌شود برای سیگنال‌های با دامنه بالا یا فرکانس‌های مرزی از پروب 10× جبران‌شده استفاده کنید تا پاسخ فرکانسی بهینه بماند.

3) آیا دستگاه X‑Y Mode دارد؟
بله؛ با انتخاب حالت X‑Y می‌توانید لیزاژو رسم کنید یا رابطه فاز بین دو سیگنال را بسنجید.

4) تفاوت «CF» و «CT» در نام‌گذاری چیست؟
CF یعنی Frequency Counter داخلی؛ CT یعنی Component Tester داخلی. بر اساس نیازتان انتخاب کنید.

5) برای مشاهده پالس‌های خیلی باریک چه کنم؟
از ×10 MAG روی تایم‌بیس استفاده کنید، تریگر را روی لبه مناسب بگذارید و با پروب 10× جبران‌شده کار کنید.
