جک روغنی بطری ۲ تن آروا مدل ARVA 4370 با کیف BMC

جک هیدرولیک بطری آروا ARVA 4370 برای بلندکردن بار تا ظرفیت نامی ۲ تن معرفی شده است. در انتخاب جک، ظرفیت تنها عدد تعیین‌کننده نیست: فاصلهٔ نقطهٔ مجاز بلندکردن از زمین نیز باید با ارتفاع بستهٔ جک جور باشد. سازنده برای این مدل حداقل ارتفاع ۱۴۸ و حداکثر ارتفاع ۲۷۸ میلی‌متر را درج کرده است. همین دو عدد روی برچسب کیف BMC با کد ۴۳۷۰ دیده می‌شوند. برای بررسی مدل‌های دیگر از نظر ظرفیت و ارتفاع، دستهٔ جک روغنی بطری را ببینید.

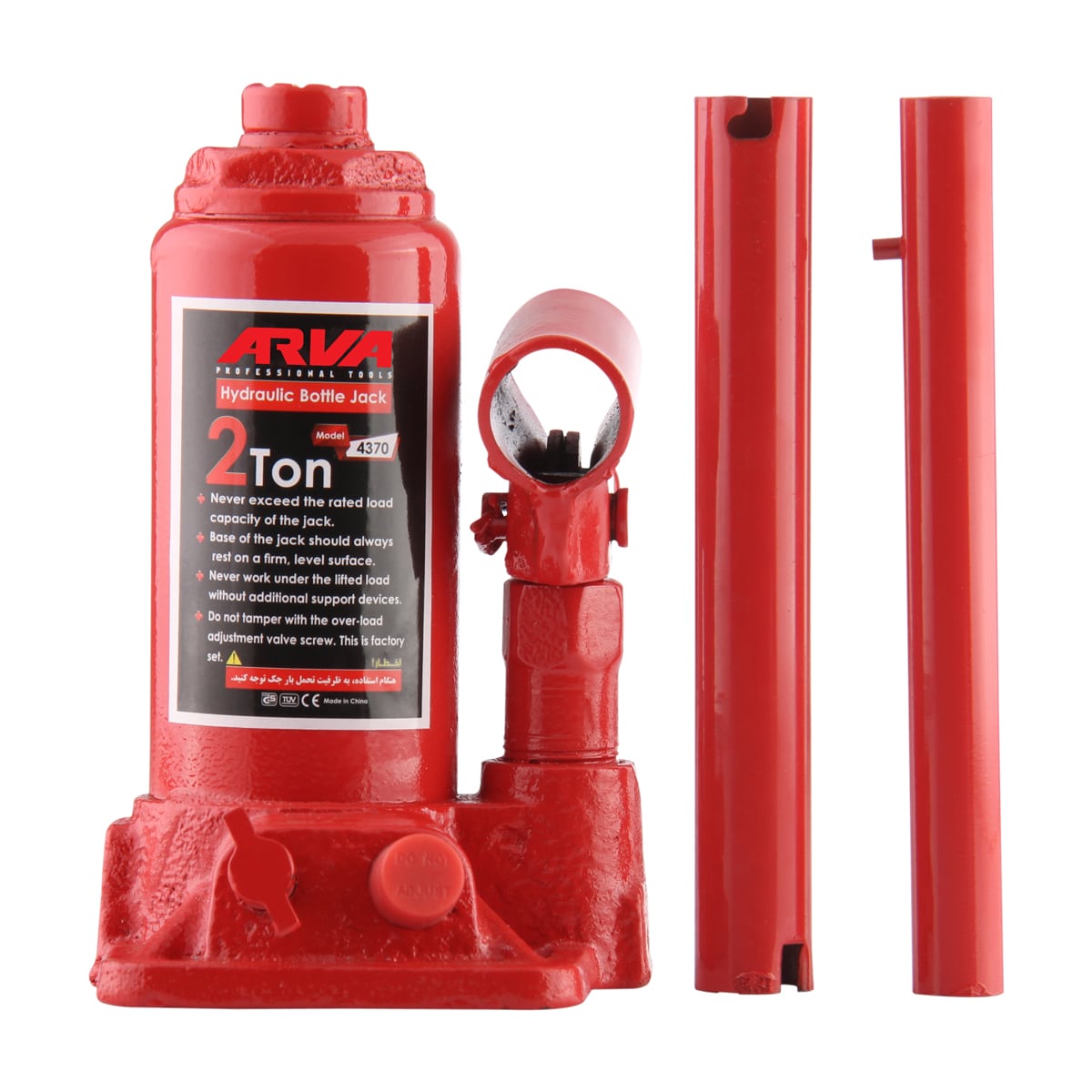

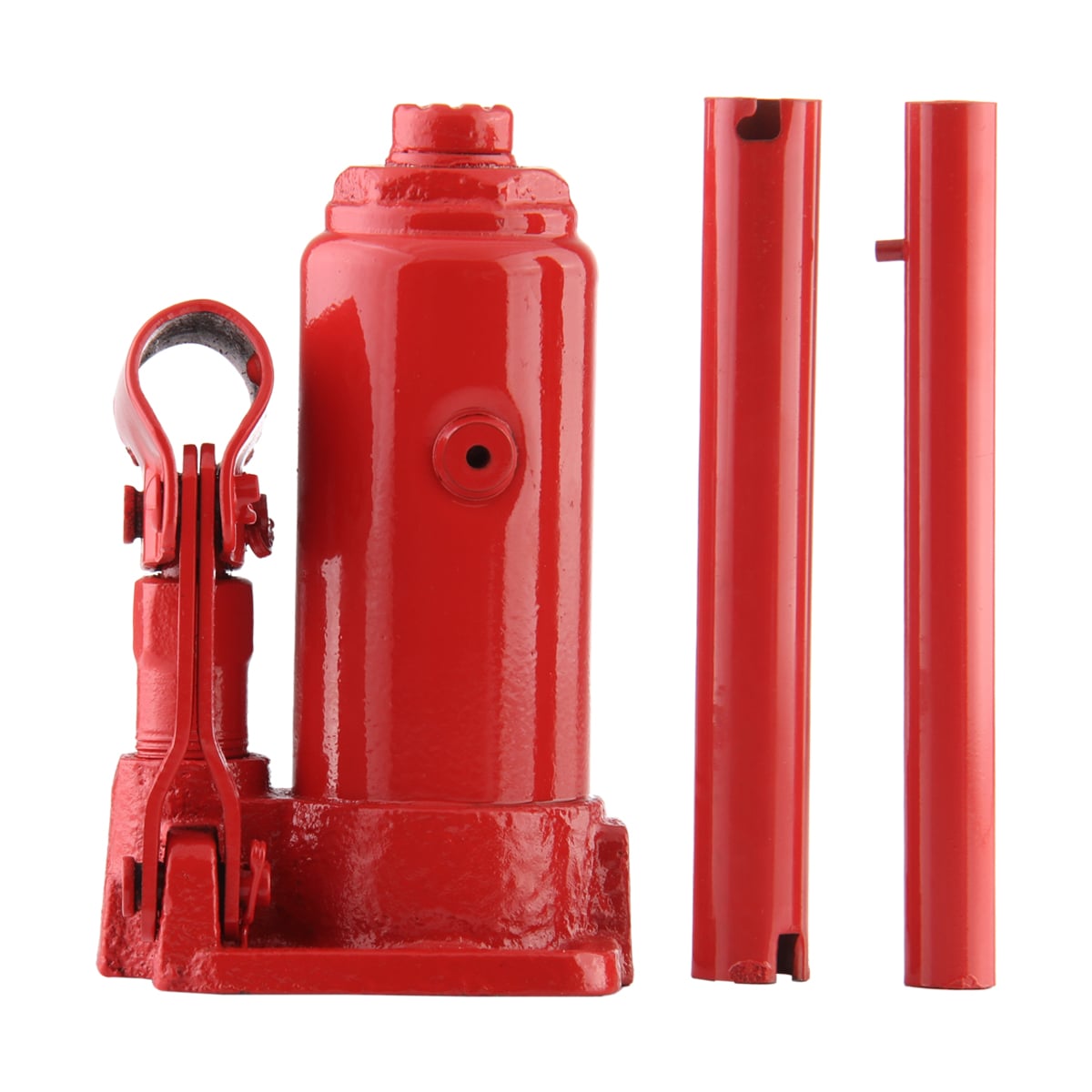

در تصویر اصلی، خود جک قرمز با برچسب ARVA 4370 و دو قطعهٔ دسته روی زمینهٔ سفید دیده می‌شود. تصاویر دیگر نمای کناری و پشت دستگاه و جای‌گیری آن در کیف باز را نشان می‌دهند. عکس کیف بسته برای تأیید کد مدل، ظرفیت و بازهٔ ارتفاع بررسی شده است؛ تصویر اصلی همچنان نمای کامل خود ابزار است.

مشخصات کوتاه و موردی ARVA 4370

• مدل دقیق: ARVA 4370
• نوع ابزار: جک روغنی هیدرولیک بطری
• ظرفیت نامی بلندکردن: ۲ تن
• حداقل ارتفاع: ۱۴۸ میلی‌متر
• حداکثر ارتفاع: ۲۷۸ میلی‌متر
• پایه: تقویت‌شده، طبق مشخصات سازنده
• پیچ کمکی: فولادی
• سردنده: دندانه‌دار و سخت‌کاری‌شده، طبق سازنده
• پیستون سیلندر: پولیش‌کاری و آبکاری کروم، طبق سازنده
• کیف: BMC، مطابق صفحه و تصویر رسمی

ردیف حداقل ارتفاع در متن کارخانه غلط املایی دارد، ولی عدد ۱۴۸ میلی‌متر روشن است و برچسب کیف همان عدد را تکرار می‌کند. حداکثر ارتفاع نیز در هر دو شاهد ۲۷۸ میلی‌متر است. این بازه به معنی مجازبودن هر بار در هر نقطهٔ تماس نیست. ابتدا وزن واقعی بار و محل مجاز بلندکردن را از راهنمای خودرو یا دستگاه تعیین کنید، سپس ارتفاع آن محل را در وضعیت عادی بسنجید. اگر فاصله کمتر از ۱۴۸ میلی‌متر باشد، جک بسته زیر آن جا نمی‌گیرد؛ اگر ارتفاع موردنیاز از ۲۷۸ میلی‌متر بالاتر باشد، باید راهکار مناسب دیگری بررسی شود.

ساختار جک و تنظیم تماس

صفحهٔ سازنده به پایهٔ تقویت‌شده، بدنهٔ مقاوم، پیچ کمکی فولادی، سردندهٔ دندانه‌دار سخت‌کاری‌شده و پیستون پولیش‌کاری و آبکاری‌شده با کروم اشاره می‌کند. این‌ها توصیف قطعات همین مدل‌اند و از آن‌ها نمی‌توان سرعت بالابری، وزن جک یا مقاومت در شرایط خارج از راهنمای کارخانه را نتیجه گرفت. سردنده باید با نقطهٔ مجاز بار تماس مناسب داشته باشد و پایهٔ جک باید کامل روی سطح صاف، محکم و تراز بنشیند.

پیچ کمکی بالای جک برای نزدیک‌کردن محل تماس به بار است. میزان مجاز بازشدن آن در صفحهٔ محصول به‌صورت عددی مشخص نشده؛ حدس‌زدن از روی تصویر قابل اتکا نیست. پیش از پمپاژ، نشستن پایه و مرکز بودن بار روی سردنده را دوباره بررسی کنید. در زمان بالا رفتن، اگر جک کج شد یا تماس جابه‌جا شد، عملیات را متوقف کنید. جک وسیلهٔ نگهداری طولانی‌مدت بار و جایگزین تکیه‌گاه مستقل نیست.

کیف BMC و اقلام قابل مشاهده

کیف BMC در مشخصات رسمی آمده است. نمای کیف باز یک جک ARVA 4370 و قطعات دستهٔ جداشدنی را در جای خود نشان می‌دهد. این تصویر برای شناخت چیدمان حمل مفید است؛ کیف، سطح زیر جک یا وسیلهٔ مهار بار نیست. برچسب روی کیف بسته نیز مدل ۴۳۷۰، ظرفیت ۲ تن و بازهٔ ۱۴۸ تا ۲۷۸ میلی‌متر را ثبت می‌کند. هنگام دریافت کالا، کد روی جک، کیف و مشخصات سفارش را با هم تطبیق دهید.

دسته در دو قطعه کنار جک دیده می‌شود. پیش از استفاده، اتصال قطعات و نشستن دسته در محل پمپ را مطابق راهنمای محصول تحویلی کنترل کنید. از تصویر محصول نمی‌توان ترتیب دقیق باز و بسته‌کردن شیر تخلیه یا نوع روغن سرویس را تعیین کرد. اگر روغن‌ریزی، پایین‌آمدن غیرعادی زیر بار یا آسیب ظاهری پایه دیده شد، تا بررسی فنی از ابزار استفاده نکنید.

مقایسهٔ ظرفیت و انتخاب وسیلهٔ مکمل

اگر وزن بار یا حاشیهٔ انتخاب ظرفیت، مدل بالاتر را لازم می‌کند، جک روغنی بطری ۳ تن آروا مدل ARVA 4371 گزینه‌ای از همین خانواده است. مدل ۴۳۷۱ طبق اطلاعات خودش حداقل ارتفاع ۱۷۵ و حداکثر ۳۲۵ میلی‌متر دارد؛ پس ظرفیت بیشتر الزاماً برای نقطهٔ کم‌ارتفاع مناسب‌تر نیست. برای هر دو مدل، وزن بار، فاصلهٔ اولیه، ارتفاع لازم، اندازهٔ محل تکیه و محتوای بسته را جداگانه بررسی کنید.

پس از بلندکردن خودرو، برای کار زیر آن به پشتیبانی مستقل و متناسب نیاز است. جفت خرک خودرو ۲ تن رونیکس RH-4940 کالای مکمل مرتبط است، اما روش استفادهٔ جفتی، برداشت درست از ظرفیت درج‌شده، نقاط قرارگیری و تناسب با بار واقعی را باید از راهنمای همان خرک تأیید کرد. خرک جزو اقلام همراه ARVA 4370 نیست. هرگز زیر باری که تنها روی جک قرار دارد نروید.

نگهداری و پرسش‌های رایج

برای انتخاب ARVA 4370 در یک کار مشخص، ترتیب بررسی را از محل تماس شروع کنید. ابتدا از راهنمای وسیله، نقطهٔ مجاز بلندکردن و وزن واقعی آن بخش را پیدا کنید. بعد فاصلهٔ نقطه تا زمین را در حالتی که جک هنوز زیر بار نیست اندازه بگیرید. اگر این فاصله با ارتفاع بستهٔ ۱۴۸ میلی‌متر سازگار بود، فضای کافی برای قرارگرفتن پایه و حرکت دسته را نیز بسنجید. عدد ۲۷۸ میلی‌متر سقف ارتفاع اعلامی است، نه ارتفاعی که در هر شرایطی باید تا آن پمپ شود. ARVA 4370 باید با ظرفیت، ارتفاع و سطح تماس مناسب به‌طور هم‌زمان انتخاب شود.

در محیط کار، پایهٔ ARVA 4370 نباید روی مصالح لق، شیب یا لبهٔ سطح قرار گیرد. بالا بردن را آهسته انجام دهید و پیش از هر کار زیر بار، آن را روی تکیه‌گاه مستقل و دارای ظرفیت متناسب قرار دهید. اگر مسیر پایین آمدن بار بسته است یا افراد نزدیک نقطهٔ تماس هستند، عملیات را متوقف کنید. این راهنمای عمومی جای دستورالعمل خودرو، دستگاه و جک تحویلی را نمی‌گیرد؛ برای نقاط مجاز بارگذاری و روش تخلیه، همان راهنماها ملاک‌اند.

پس از کار، بار را با کنترل پایین بیاورید، جک و قطعات دسته را تمیز و خشک کنید و در کیف قرار دهید. سطح پایه و سردنده را برای آسیب، و اطراف سیلندر را برای نشتی بررسی کنید. روش سرویس و روغن مناسب را از راهنمای دقیق همین مدل بگیرید؛ مشخصات مدل‌های هم‌خانواده را به آن تعمیم ندهید. برای دیدن محصولات دیگر، صفحهٔ برند آروا در دسترس است.

آیا کیف همراه جک ۴۳۷۰ است؟

بله، صفحهٔ رسمی به کیف BMC اشاره دارد و تصویر رسمی جک و دسته را در کیف باز نشان می‌دهد. محتویات کالای تحویلی را هنگام دریافت کنترل کنید.

آیا این جک برای بار زیر دو تن همیشه مناسب است؟

خیر. ظرفیت نامی تنها یکی از شرط‌هاست؛ ارتفاع نقطهٔ تماس، سطح زیر جک، نقطهٔ مجاز بلندکردن و توزیع وزن نیز باید مناسب باشند.

آیا خرک ۲ تن داخل کیف است؟

خیر. خرک کالایی مستقل است و استفاده از آن به بررسی ظرفیت و راهنمای خود خرک نیاز دارد.
