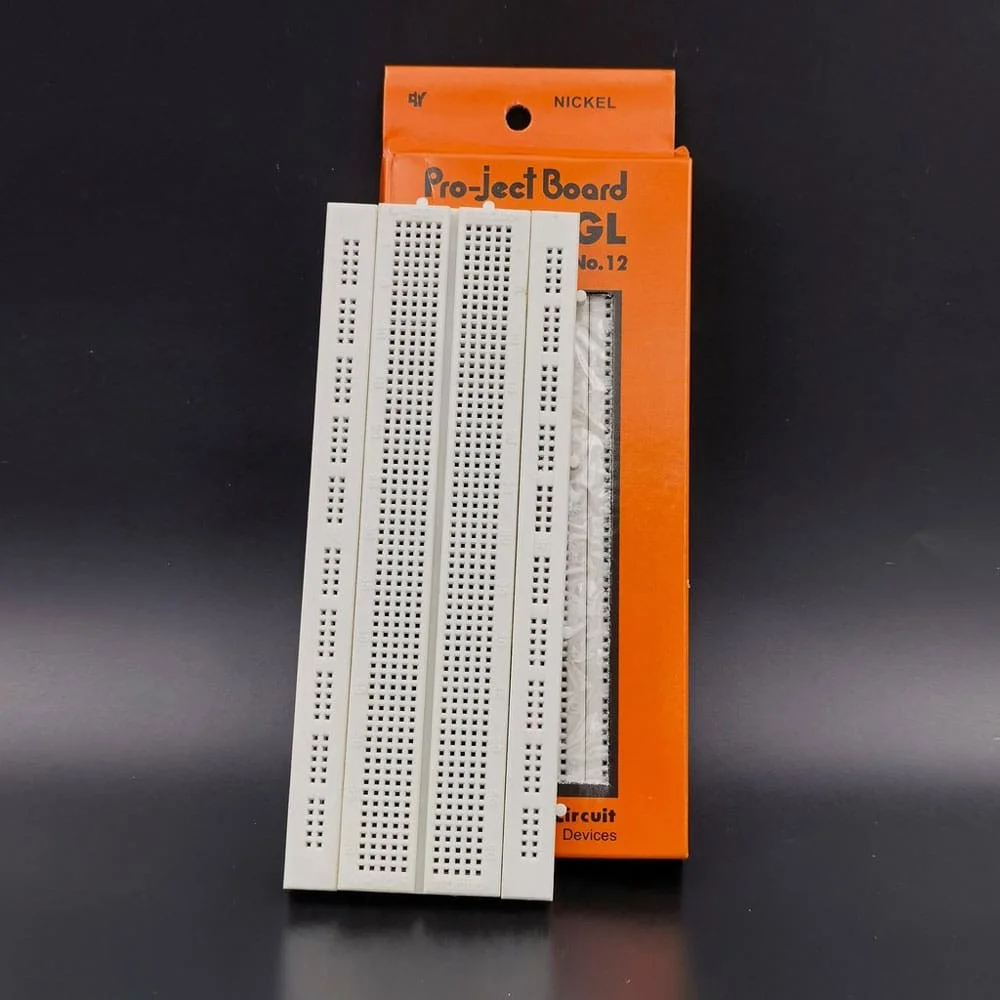

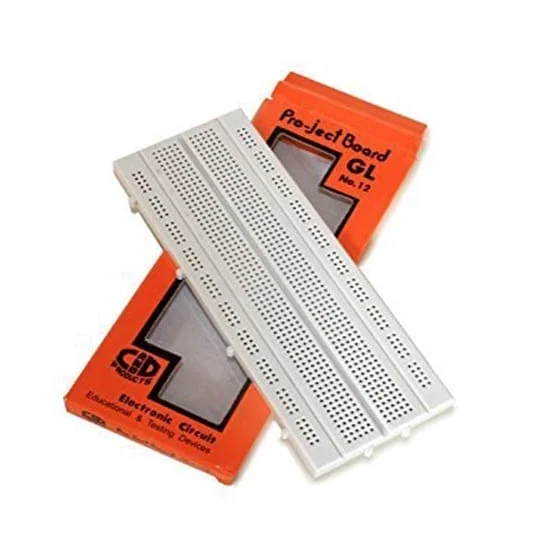

بـِرِد بورد جی ال مدل Pro-ject board GL NO.12

• برد بورد
• اصلی
• طول: ۱۷۵ میلی
• عرض: ۶۷
• ارتفاع: ۸
• وزن:۹۷ گرم
• ۸۴۰ سوراخ

برِد بورد (Breadboard) یک تخته معمولاً پلاستیکی است که سوراخ‌های کوچکی دارد و به راحتی می‌توان قطعات الکترونیکی را در آن قرار داد. با استفاده از برد بورد می‌توان بدون لحیم‌کاری نمونه‌های اولیه مدارها را پیاده‌سازی کرد. همچنین، بردبوردها در یادگیری نوآموزان الکترونیک کاربرد آموزشی بسیار مؤثری دارند.

بسیاری از افراد حتی افراد متخصص برای تست اولیه مدار , در صورتی که مدار قابل پیاده سازی بر روی برد برد باشد , ابتدا آن را روی برد برد پیاده سازی می کنند و سپس PCB آن را طراحی می کنند. برد برد ها دارای سوراخی با سایز استاندارد هستند که سایز سوزن های سیم برد بردی آماده مناسب سوراخ های برد برد طراحی شده تا به راحتی وارد سوراخ های برد برد شده و به سوراخ ها محکم متصل شود.

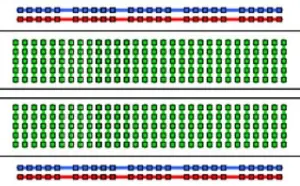

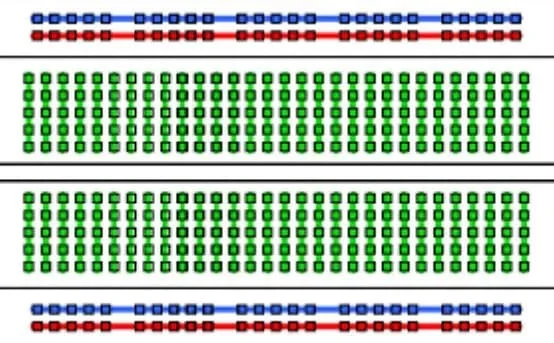

سوراخ های برد برد به گونه ای طراحی شده اند که از زیر به هم متصل اند , به شکل زیر توجه کنید:

برد بورد پروجکت برد جی‌ال مدل GL No.12 یک تخته آزمایشگاهی بدون لحیم‌کاری است که با ۸۴۰ سوراخ استاندارد، فاصله بین سوراخ ۲.۵۴ میلی‌متر و ابعاد تقریبی ۱۷۰ × ۵۵ میلی‌متر، ابزاری ضروری برای دانشجویان، علاقه‌مندان و مهندسان الکترونیک است. معادل انگلیسی این محصول GL No.12 Solderless Breadboard Project Board 840 Tie-Points 2.54mm Standard Pitch for Electronics Prototyping است.

🔧 معرفی برد بورد پروجکت برد جی‌ال مدل GL No.12

برد بورد پروجکت برد جی‌ال مدل GL No.12 یکی از پرفروش‌ترین و شناخته‌شده‌ترین انواع برد بورد در بازار ایران است. رنگ نارنجی مشخصه و جعبه نارنجی‌رنگ آن به قدری در میان الکترونیک‌کاران ایرانی آشنا شده که اغلب با نام «برد بورد نارنجی» هم شناخته می‌شود.

برد بورد یا همان تخته آزمایش، ابزاری است که بدون نیاز به هیچ لحیم‌کاری می‌توان قطعات الکترونیکی را روی آن نصب کرد، مدار بست، تست کرد، و هر تعداد بار که خواستید تغییر دهید یا جمع کنید. این ویژگی GL No.12 را به ابزار اول هر پروژه الکترونیکی — از ساده‌ترین مدارهای پایه تا پروژه‌های آردوینو، رزبری پای و تست میکروکنترلرها — تبدیل کرده است.

🎨 طراحی ظاهری و ساختار فیزیکی

برد بورد پروجکت برد جی‌ال مدل GL No.12 در رنگ سفید با لبه‌های نارنجی ارائه می‌شود. بدنه از پلاستیک ABS با کیفیت مناسب ساخته شده که در برابر ضربه‌های سبک مقاومت قابل قبولی دارد. ابعاد دستگاه حدود ۱۷۰ × ۵۵ میلی‌متر است که در دسته برد بوردهای بزرگ قرار می‌گیرد و فضای کاری مناسبی برای پروژه‌های متوسط تا نسبتاً پیچیده فراهم می‌کند.

روی سطح برد، ردیف‌ها و ستون‌ها با اعداد و حروف علامت‌گذاری شده‌اند که پیدا کردن سوراخ خاص و مستندسازی مدار را آسان می‌کند. شکاف وسط برد (Middle Gap) با عرض استاندارد طراحی شده تا IC های DIP در دو طرف آن نصب شوند بدون اینکه پایه‌های روبرو به هم اتصال داشته باشند.

در پشت برد، چسب دو طرفه (یا پایه‌های لاستیکی بسته به نسخه) برای ثابت نگه‌داشتن برد روی میز کار تعبیه شده است.

⚙️ مشخصات فنی و ساختار داخلی

برد بورد پروجکت برد جی‌ال مدل GL No.12 دارای ۸۴۰ نقطه اتصال (Tie-Point) است که به این صورت تقسیم می‌شوند: ناحیه ترمینال اصلی در وسط با ردیف‌های پنج‌تایی که به صورت افقی به هم وصل‌اند، و دو ردیف تغذیه (Power Rails) در بالا و پایین که به صورت عمودی (طولی) به هم متصل‌اند.

فاصله بین سوراخ‌ها ۲.۵۴ میلی‌متر (۰.۱ اینچ) است که استاندارد DIP بوده و با تمام قطعات استاندارد از جمله مقاومت، خازن، دیود، ترانزیستور، IC های DIP، ماژول‌های آردوینو، سنسورها و سیم‌های جامپر سازگار است.

لایه داخلی از نوارهای فلزی (فنرهای برنجی نیکل‌پوش) ساخته شده که در هر ردیف ۵ سوراخ را به هم وصل می‌کنند. این فنرها با نیروی مناسبی سیم‌ها و پایه قطعات را نگه می‌دارند — نه آنقدر شل که اتصال قطع شود و نه آنقدر سفت که قطعه آسیب ببیند.

ولتاژ و جریان مجاز برد بورد GL No.12 تا ۵ آمپر و ۳۰۰ ولت DC است که برای اکثر پروژه‌های الکترونیک دیجیتال و آنالوگ کافی است.

🏫 موارد استفاده و کاربردهای اصلی

برد بورد پروجکت برد جی‌ال مدل GL No.12 برای آموزش الکترونیک پایه در مدارس و دانشگاه‌ها، ساخت و تست پروژه‌های آردوینو و رزبری پای، آزمایش مدارهای آنالوگ با آپ‌امپ‌ها و ترانزیستورها، تست IC های دیجیتال قبل از طراحی PCB، ساخت نمونه اولیه (Prototype) هر مدار الکترونیکی و یادگیری لحیم‌کاری با آزمایش مدار قبل از اجرای دائمی کاربرد دارد.

🛒 قیمت و خرید برد بورد پروجکت برد جی‌ال مدل GL No.12

برد بورد پروجکت برد جی‌ال مدل GL No.12 در فروشگاه عصرتولز با ضمانت اصالت کالا عرضه می‌شود. برای اطلاع از قیمت روز و خرید، از صفحه محصول در عصرتولز بازدید کنید.

🎁 اقلام همراه در جعبه

برد بورد GL No.12

برد بورد اصلی با ۸۴۰ سوراخ در جعبه نارنجی رنگ.

📊 جدول مشخصات فنی کامل

🆚 مقایسه با برد بوردهای مشابه

GL No.12 در مقایسه با برد بوردهای ۴۰۰ سوراخ فضای کاری بیشتری ارائه می‌دهد و برای پروژه‌هایی که نیاز به قطعات بیشتر و مدار پیچیده‌تر دارند گزینه بهتری است.

❓ سؤالات متداول

آیا برد بورد GL No.12 با سیم‌های جامپر استاندارد سازگار است؟ بله. فاصله ۲.۵۴ میلی‌متری سوراخ‌ها با تمام سیم‌های جامپر استاندارد (Male-to-Male، Female-to-Male) و پایه قطعات استاندارد DIP سازگار است.

آیا می‌توان چندین برد بورد GL No.12 را کنار هم قرار داد؟ بله. برد بوردهای GL معمولاً دارای سیستم چسب یا قفل‌های لبه هستند که امکان اتصال چند برد کنار هم را فراهم می‌کند و به این ترتیب می‌توان فضای کاری را برای پروژه‌های بزرگ‌تر گسترش داد.

آیا برد بورد GL No.12 برای مدارهای آردوینو مناسب است؟ بله، این برد بورد یکی از رایج‌ترین انتخاب‌ها برای پروژه‌های آردوینو، ESP32، ESP8266 و رزبری پای است. ۸۴۰ سوراخ فضای کافی برای نصب ماژول و قطعات جانبی را فراهم می‌کند.

تفاوت برد بورد GL No.12 با مدل ۸۳۰ سوراخ چیست؟ تعداد سوراخ GL No.12 با ۸۴۰ نقطه کمی بیشتر از مدل ۸۳۰ است. در عمل هر دو در یک دسته قرار می‌گیرند و تفاوت عملکردی ملموسی ندارند.

چند بار می‌توان از برد بورد GL استفاده کرد؟ برد بوردهای با کیفیت مانند GL برای هزاران بار قرار دادن و خارج کردن قطعه طراحی شده‌اند. با مراقبت مناسب و پرهیز از وارد کردن سیم‌های ضخیم‌تر از استاندارد، عمر طولانی خواهند داشت.
