مقاومت شنت SMD مدل CURRENT CSR-3720-M-20-R010-F مقدار 10mΩ توان 2W بسته ۴۰۰۰ عددی

مقاومت شنت SMD مدل CURRENT CSR-3720-M-20-R010-F مقدار 10mΩ توان 2W بسته ۴۰۰۰ عددی یک مقاومت کم‌اهم نصب سطحی برای سنجش جریان است که روی بدنه آن کد R010 دیده می‌شود. مقدار نامی این کد در همین مدل 0.01Ω یا 10mΩ، توان اعلام‌شده 2W و تلرانس ±1% است. مدل پایه قطعه CSR-3720-M-20-R010-F و کد کامل حلقه CSR-3720-M-20-R010-F-T4 است. این صفحه فقط یک حلقه مادر کامل ۴۰۰۰ عددی را عرضه می‌کند و بسته تکی، ده‌عددی، چهارصدعددی یا هر تعداد کوچک‌تر برای آن ساخته نشده است.

نام انگلیسی کامل محصول: CURRENT ELECTRONIC CSR-3720-M-20-R010-F-T4 10mΩ 2W ±1% 3720 SMD Current-Sense Shunt Resistor 4000-Piece Reel.

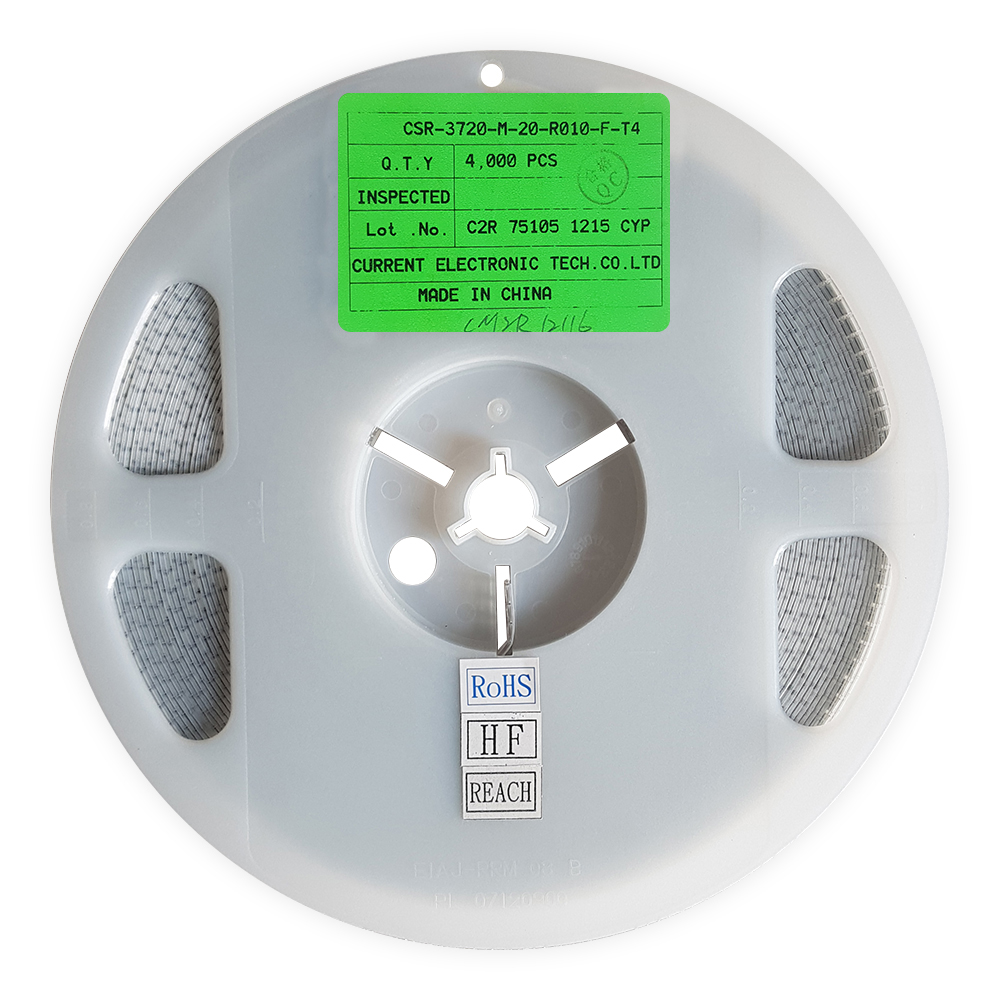

هویت کالا از چند شاهد هم‌زمان به دست آمده است: عنوان دنیز روی 3720؛ خانواده 1508/3720 طبق دسته‌بندی همان منبع، 0R010، تلرانس 1%، توان 2W و SMD توافق دارد؛ شاهدهای ثبت‌شده مدل پایه CSR-3720-M-20-R010-F را تأیید می‌کنند؛ روی قطعات کد R010 دیده می‌شود؛ و لیبل حلقه کد کامل CSR-3720-M-20-R010-F-T4 و Q.T.Y چاپی 4,000 PCS را کنار هم نشان می‌دهد. سازنده یا خانواده ثبت‌شده CURRENT ELECTRONIC است. تعداد لیبل خط نخورده و دست‌نویس نیست، بنابراین حلقه واقعی بسته مادر را ثابت می‌کند.

برای دیدن ساختار این خانواده و مقایسه مقادیر مختلف می‌توانید وارد مقاومت شنت SMD شوید. اگر برای طراحی مدار به یک مقدار دیگر از همین فناوری نیاز دارید، مقاومت 5.6 اهم 3 وات نیز یک گزینه زنده و مرتبط برای مقایسه است؛ جایگزینی نهایی باید بر اساس جریان، افت ولتاژ، تلفات و محدوده ورودی مدار انجام شود.

⚡ معنی R010 و محاسبه افت ولتاژ

R010 در این قطعه به مقاومت 0.01Ω اشاره دارد. چون یک اهم برای سنجش جریان مسیرهای قدرت زیاد است، مقدار شنت معمولاً با میلی‌اهم بیان می‌شود؛ 0.01Ω دقیقاً برابر 10mΩ است. افت دو سر شنت از رابطه V=I×R به دست می‌آید. در جریان 1A، افت نظری 10mV و در جریان 10A، افت نظری 100mV خواهد بود. مدار تقویت یا ADC باید بتواند این سیگنال کوچک را با نویز و آفست مناسب اندازه بگیرد.

انتخاب مقدار کمتر، افت ولتاژ و تلفات مسیر را کاهش می‌دهد، اما سیگنال حس را کوچک‌تر می‌کند. مقدار بیشتر، اندازه‌گیری را ساده‌تر می‌کند ولی ولتاژ و گرمای بیشتری از دست می‌رود. جایگزینی R010 با R010، R020 یا R030 فقط پس از محاسبه دوباره محدوده جریان، گین، وضوح ADC و حفاظت ورودی مجاز است. تشابه ظاهر یا سایز 2512 به‌تنهایی دلیل جایگزینی نیست.

🔥 توان 2W و مرز جریان واقعی

توان تلف‌شده از رابطه P=I²×R محاسبه می‌شود. برای 10mΩ در جریان 10A، اتلاف نظری 1W است. بااین‌حال عدد 2W به شرایط آزمون و دفع حرارت سازنده وابسته است و به معنی مجازبودن کار دائمی در هر بردی نیست. سطح و ضخامت مس، تعداد لایه‌ها، ویاهای حرارتی، دمای محیط، جریان هوا، جهت قرارگیری و نزدیکی قطعات داغ می‌توانند دمای بدنه و پایانه را تغییر دهند.

منحنی کاهش توان، حداکثر دمای پایانه و تحمل پالس برای مدل دقیق در منبع حاضر اعلام نشده‌اند؛ بنابراین این صفحه عدد یک قطعه مشابه را کپی نمی‌کند. برای تولید، نمونه باید در بیشینه جریان پیوسته و بدترین شرایط محیطی آزمایش شود. اگر مدار پالس دارد، انرژی و چرخه کاری جداگانه بررسی شود. حاشیه طراحی نباید فقط از تقسیم ساده توان بر مقاومت به دست آید.

🎯 تلرانس ±1% و خطاهای مسیر اندازه‌گیری

تلرانس ±1% محدوده مقدار اولیه قطعه را توصیف می‌کند، نه تغییر آن با دما. ضریب دمایی مقاومت یا TCR، رانش در اثر گرم‌شدن را نشان می‌دهد و برای این شماره قطعه در مرجع دقیق حاضر اعلام نشده است. خطای نهایی جریان علاوه بر شنت، از آفست و گین تقویت‌کننده، مرجع ولتاژ، ADC، نویز و مقاومت مسیرهای مسی اثر می‌گیرد.

در محدوده چند میلی‌اهم، مقاومت لحیم و مس اهمیت پیدا می‌کند. مسیرهای برداشت ولتاژ باید از نقاط تعریف‌شده دو سر عنصر مقاومتی گرفته شوند و تا حد امکان از مسیر قدرت جدا بمانند. برای کنترل ورودی می‌توان از اندازه‌گیری چهار سیمه استفاده کرد تا اثر سیم و گیره کاهش یابد. نتیجه آزمون باید همراه با دما، جریان آزمون و روش اتصال ثبت شود.

📐 سایز و فوت‌پرینت 3720؛ خانواده 1508/3720 طبق دسته‌بندی همان منبع

دنیز این محصول را با سایز 3720؛ خانواده 1508/3720 طبق دسته‌بندی همان منبع معرفی کرده است. این شناسه برای تشخیص خانواده و جست‌وجوی قطعه مفید است، اما طول، عرض، ارتفاع و شکل دقیق پایانه را به‌تنهایی ثابت نمی‌کند. نقشه مکانیکی رسمی همین مدل یا نمونه واقعی باید با فوت‌پرینت PCB تطبیق داده شود. اندازه‌گیری ابعاد از روی عکس یا انتقال نقشه یک برند دیگر می‌تواند باعث خطای مونتاژ شود.

پدهای برد باید هم اتصال الکتریکی و هم دفع حرارت را پشتیبانی کنند. پد کوچک، حجم قلع و انتقال گرما را محدود می‌کند؛ پد یا خمیر نامتقارن نیز می‌تواند قطعه را در ریفلو جابه‌جا کند. ضخامت استنسیل، پروفایل لحیم و جهت نوار باید در خط تولید آزمایش شوند. اگر کتابخانه PCB فقط نام 2512 دارد، قبل از سفارش حلقه کامل با ابعاد نمونه کنترل شود.

📦 حلقه مادر کامل و اقلام همراه

اقلام همراه فقط یک حلقه مادر کامل ۴۰۰۰ عددی مقاومت شنت مدل CSR-3720-M-20-R010-F با کد حلقه T4 است و هیچ برد، ابزار نصب یا لوازم جانبی دیگری ندارد. عبارت Q.T.Y 4,000 PCS روی لیبل به‌صورت چاپی و سالم دیده می‌شود. نرخ‌های تخفیف حجمی به‌تنهایی برای تعیین بسته کافی نیستند؛ در این محصول، لیبل فیزیکی همان حلقه شاهد مستقل تعداد است.

هنگام تحویل، عبارت CSR-3720-M-20-R010-F-T4، نام سازنده، Q.T.Y و انطباق درج‌شده یعنی RoHS، HF و REACH طبق لیبل همان حلقه با سفارش تطبیق داده شوند. حلقه باز، لیبل خط‌خورده، مقدار دست‌نویس یا اختلاف مدل باید پیش از ورود به موجودی قرنطینه شود. تصویر لیبل هر بچ بهتر است در سابقه انبار نگهداری شود تا اختلاط حلقه‌های نزدیک رخ ندهد.

🔬 کنترل ورودی پیشنهادی

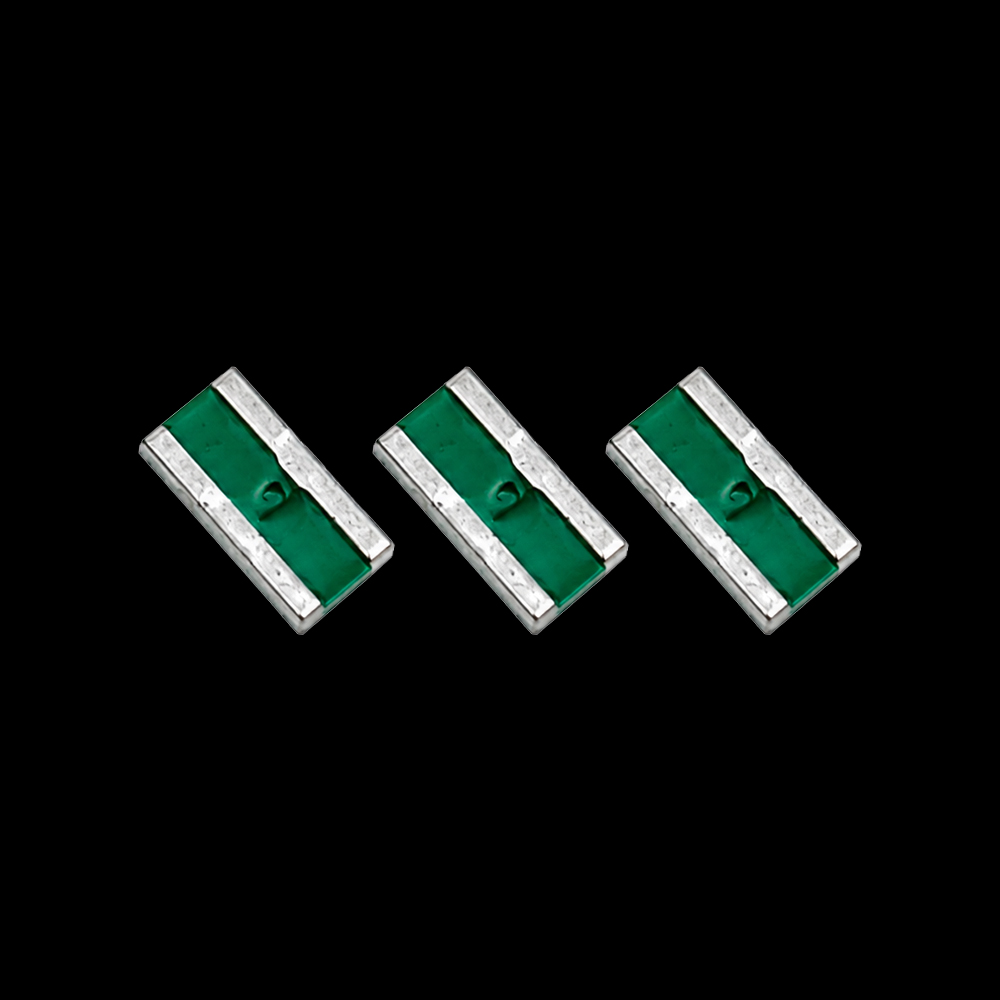

بازرسی اولیه باید خوانایی R010، سلامت بدنه و پوشش، یکنواختی پایانه‌ها، جهت قرارگیری در نوار و نبود شکستگی یا آلودگی را پوشش دهد. چند قطعه نمونه را می‌توان با میلی‌اهم‌متر یا LCR متر دارای اتصال کلوین اندازه گرفت. صفرکردن کابل‌ها، فشار ثابت گیره و دمای آزمون برای مقایسه بچ‌ها مهم است.

اندازه‌گیری داخل مدار معمولاً با اثر مسیرهای موازی و اتصالات همراه است. برای ارزیابی دقیق، قطعه جداگانه و روش چهار سیمه مناسب‌تر است. در آزمون بار، افت ولتاژ و دمای شنت هم‌زمان ثبت شوند. اختلاف معنی‌دار میان کد بدنه، مقدار اندازه‌گیری و مدل حلقه باید پیش از مصرف تولیدی بررسی شود.

📊 جدول مشخصات فنی قابل‌تأیید

جدول بالا فقط اطلاعات قابل‌ردیابی همین مدل و همین حلقه را نگه می‌دارد. TCR، بازه دمای کاری و ابعاد دقیق با عبارت «اعلام نشده» باقی مانده‌اند تا عدد مدل مجاور وارد صفحه نشود. نشان‌های روی لیبل، هویت همان بسته را تکمیل می‌کنند اما جایگزین دیتاشیت الکتریکی کامل یا تأییدیه کاربرد نهایی نیستند.

🆚 مقایسه با گزینه‌های مشابه

💰 قیمت و خرید مقاومت شنت SMD مدل CURRENT CSR-3720-M-20-R010-F مقدار 10mΩ توان 2W بسته ۴۰۰۰ عددی

قیمت روز برای تعداد انتخاب‌شده در بخش خرید همین صفحه نمایش داده می‌شود. پیش از ثبت سفارش، تعداد قطعات هر بسته و تعداد بسته‌های سفارش را بررسی کنید. برای مقایسه هزینه، قیمت کل بسته را همراه با تعداد واقعی قطعات آن در نظر بگیرید.

در فرم خرید، «تعداد» و «گارانتی» هر دو متغیر هستند. تعداد به‌صورت پیش‌فرض روی بسته ۴۰۰۰ عددی و گارانتی روی «اصالت و سلامت فیزیکی» قرار می‌گیرد. پیش از ثبت سفارش، مدل پایه، کد حلقه T4، مقدار 10mΩ، توان 2W، تلرانس ±1%، فوت‌پرینت و تعداد حلقه با BOM پروژه تطبیق داده شوند.

❓ پرسش‌های متداول

آیا قیمت برای یک عدد مقاومت است؟

خیر؛ قیمت صفحه برای یک حلقه مادر کامل ۴۰۰۰ عددی است.

R010 چه مقداری دارد؟

در این مدل R010 برابر 0.01Ω یا 10mΩ است.

آیا 2W بیشینه توان دائمی روی هر برد است؟

خیر؛ توان واقعی به طراحی حرارتی، دمای محیط و منحنی کاهش توان همان مدل وابسته است.

آیا تعدادهای کوچک‌تر فروخته می‌شوند؟

خیر؛ پلکان‌های کوچک‌تر فقط برای قیمت‌گذاری منبع‌اند و Q.T.Y فیزیکی این حلقه ۴۰۰۰ عدد است.

آیا T4 بخشی از مدل پایه است؟

مدل پایه CSR-3720-M-20-R010-F است و T4 در کد کامل همین حلقه دیده می‌شود.

آیا ابعاد دقیق از روی 2512 قابل فرض است؟

خیر؛ برای تولید باید نقشه همان مدل یا اندازه‌گیری نمونه واقعی با فوت‌پرینت تطبیق داده شود.
