خازن عدسی مدل CZ5V682Z1H06DS210 ظرفیت 6.8nF 50V بسته ۱۰۰۰ عددی

خازن عدسی مدل CZ5V682Z1H06DS210 ظرفیت 6.8nF 50V بسته ۱۰۰۰ عددی یک خازن سرامیکی دیسکی پایه‌دار و بدون قطبیت است که با ظرفیت نامی 6.8nF معادل 6800pF، کد بدنه 682Z، ولتاژ نامی 50V DC، دی‌الکتریک Z5V و تلرانس +80%/-20% عرضه می‌شود. مدل سازنده روی لیبل بسته CZ5V682Z1H06DS210 است و واحد فروش این صفحه یک کیسه مادر کامل ۱۰۰۰ عددی است؛ فروش تکی، بسته ده‌عددی یا بسته صدعددی برای این محصول فعال نمی‌شود.

نام انگلیسی کامل محصول: CZ5V682Z1H06DS210 6.8nF 50V Z5V +80%/-20% Radial Leaded Ceramic Disc Capacitor 1000-Piece Master Pack.

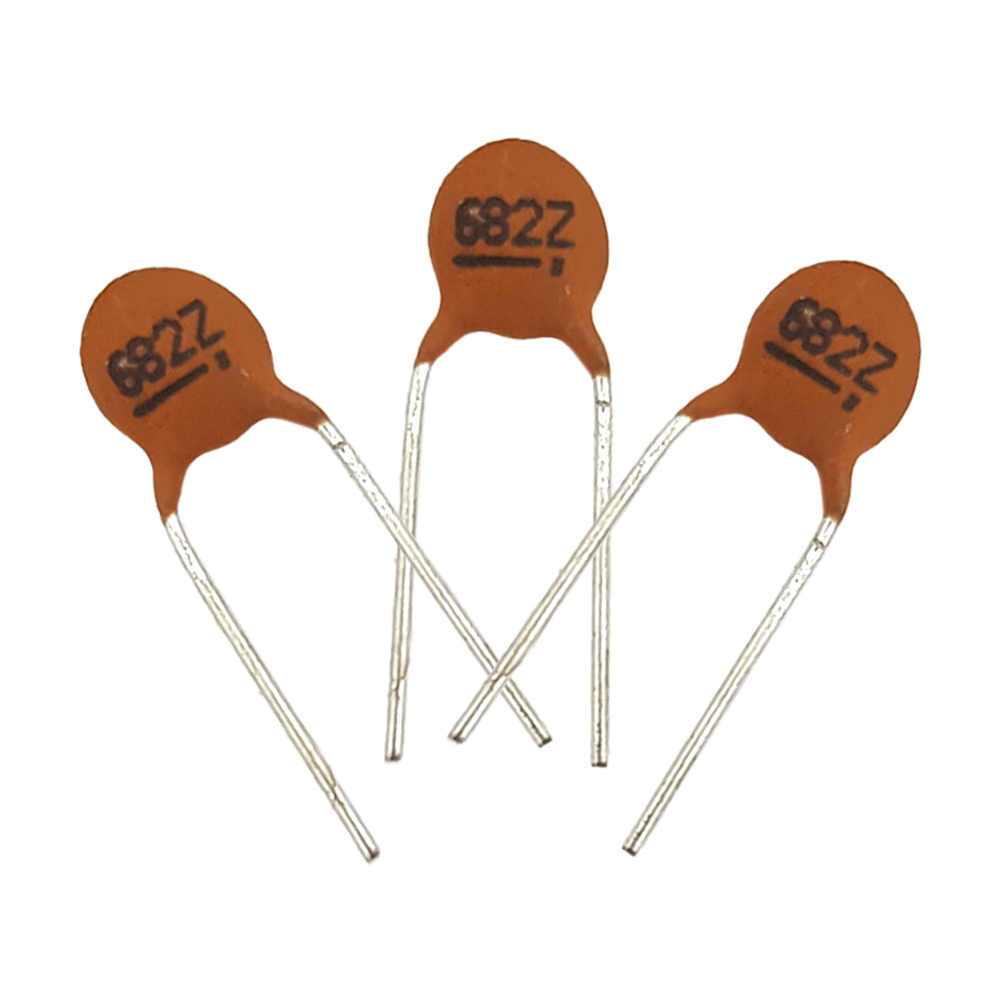

هویت کالا پیش از ساخت صفحه از روی چند نشانه هم‌زمان کنترل شده است. عنوان و نشانی مرجع به خازن عدسی 6.8nF، 50V و کد 682 اشاره دارند. روی سه قطعه در نمای اصلی کد 682Z دیده می‌شود و لیبل همان کیسه، MfgPN برابر CZ5V682Z1H06DS210، عبارت Z5V 682Z 50V +80-20%، QTY برابر 1000، نشان RoHS و نام UNIVERSE CONDENSER (DONG GUAN) CO., LTD را ثبت کرده است. مشخصاتی که روی همین مدل دیده نمی‌شوند از محصول مشابه حدس زده نشده‌اند.

🧭 تفسیر کد 682 و ظرفیت 6.8nF

در کد سه‌رقمی خازن، دو رقم نخست مقدار معنادار و رقم سوم تعداد صفرها بر حسب پیکوفاراد است. 682 یعنی 68 به‌همراه دو صفر؛ حاصل 6800pF است که با 6.8nF برابر می‌شود. این تبدیل باید با دقت انجام شود، زیرا 6.8nF با 68nF یا 680nF یکسان نیست. تغییر یک رقم می‌تواند فرکانس قطع فیلتر، ثابت زمانی شبکه RC، زمان پالس یا میزان حذف نویز مدار را به‌طور جدی عوض کند.

روی بدنه این کالا 682Z چاپ شده است. حرف Z به‌تنهایی برای استخراج تلرانس کافی نیست، اما لیبل همان بسته تلرانس را به‌صورت +80%/-20% اعلام می‌کند. این بازه نامتقارن و گسترده نشان می‌دهد قطعه برای کاربردی که ظرفیت بسیار دقیق می‌خواهد مناسب نیست، مگر اینکه طراحی مدار چنین تغییری را پذیرفته باشد. مقدار اندازه‌گیری‌شده نیز به فرکانس آزمون، سطح سیگنال، دما و بایاس DC وابسته است.

🌡️ دی‌الکتریک Z5V و محدودیت‌های آن

Z5V یک دی‌الکتریک سرامیکی کلاس ۲ است که ظرفیت مناسبی را در ابعاد کوچک فراهم می‌کند، اما پایداری آن با C0G یا NP0 یکسان نیست. ظرفیت می‌تواند با تغییر دما، اعمال ولتاژ DC و گذر زمان تغییر کند. مقدار دقیق این تغییر به طراحی و ابعاد همان شماره قطعه وابسته است. چون نمودار دیتاشیت رسمی این مدل در دسترس این صفحه نیست، درصد افت تحت بایاس یا بازه دمایی از مدل مجاور کپی نمی‌شود.

این رفتار برای بای‌پس، حذف نویز و مدارهای عمومی ممکن است قابل‌قبول باشد. در مقابل، برای نوسان‌ساز دقیق، فیلتر با پهنای باریک، مدار اندازه‌گیری یا زمان‌سنج با تلرانس سخت باید از قطعه‌ای با مشخصات پایدارتر و دیتاشیت کامل استفاده شود. جایگزینی فقط بر اساس ظرفیت 6.8nF و ولتاژ 50V کافی نیست؛ نوع دی‌الکتریک و تلرانس نیز بخشی از هویت الکتریکی قطعه هستند.

⚡ ولتاژ نامی 50V و حاشیه طراحی

50V DC حد نامی درج‌شده روی همان بسته است، نه ولتاژی که مدار باید دائماً و بدون حاشیه در آن کار کند. پیک‌های گذرا، ریپل، خطای منبع تغذیه، نویز سوئیچینگ و شرایط دما می‌توانند تنش واقعی را افزایش دهند. حاشیه مناسب باید با توجه به کاربرد و استاندارد طراحی تعیین شود. نمونه 25V جایگزین مستقیم نیست و نمونه با ولتاژ بالاتر نیز باید از نظر اندازه، فاصله پایه و دی‌الکتریک کنترل شود.

این خازن یک قطعه عمومی است و روی لیبل آن کلاس ایمنی X یا Y اعلام نشده است. بنابراین برای اتصال مستقیم به برق شهر یا عبور از مرز ایزولاسیون، صرف شکل عدسی یا ولتاژ چاپ‌شده کافی نیست. نشان RoHS به محدودیت مواد خطرناک اشاره دارد و جایگزین تأییدیه ایمنی، مشخصات الکتریکی یا آزمون ولتاژ ضربه نیست.

📐 نصب Through-Hole و مشخصات مکانیکی اعلام‌نشده

دو پایه این قطعه برای نصب در سوراخ‌های برد طراحی شده‌اند و مثبت یا منفی ندارند. بااین‌حال فاصله دقیق پایه، قطر دیسک، ضخامت بدنه و طول پایه در مرجع دقیق همین کالا اعلام نشده‌اند. این ابعاد از روی تصویر قابل استخراج مطمئن نیستند و عدد مدل دیگر نیز نباید به این صفحه منتقل شود. برای تولید تیراژی، نمونه واقعی باید با فوت‌پرینت PCB، ارتفاع مجاز و فضای اطراف تطبیق داده شود.

پایه‌ها نباید درست کنار پوشش سرامیکی با فشار زیاد خم شوند، زیرا تنش می‌تواند به محل اتصال پایه منتقل شود. زمان تماس هویه کوتاه و متناسب با فرایند باشد. پس از لحیم‌کاری، ترک پوشش، پایه لق، پل قلع، تغییر رنگ و تماس با قطعات مجاور بررسی شود. قطعه‌ای که پوشش آن شکسته یا پایه‌اش از بدنه جدا شده نباید وارد مدار شود.

📊 جدول مشخصات فنی قابل‌تأیید

ابعاد بدنه، فاصله پایه و محدوده دمای کاری عمداً با وضعیت «اعلام‌نشده» ثبت شده‌اند. این شفافیت از پرکردن جدول با عددهای ظاهراً دقیق اما مربوط به یک قطعه دیگر جلوگیری می‌کند. برای طراحی حساس یا خط مونتاژ خودکار، دیتاشیت همان MfgPN و اندازه‌گیری نمونه واقعی باید تکمیل‌کننده اطلاعات صفحه باشند.

📦 بسته مادر ۱۰۰۰ عددی و اقلام همراه

اقلام همراه فقط یک کیسه مادر کامل ۱۰۰۰ عددی خازن عدسی مدل CZ5V682Z1H06DS210 است و برد، ابزار نصب یا لوازم جانبی دیگری همراه آن نیست. عدد QTY:1000 روی لیبل همان کیسه دیده می‌شود. نرخ صدعددی منبع صرفاً یک پلکان فروش است؛ مطابق سیاست محصولات دنیز در عصرتولز، بسته مادر باز نمی‌شود و متغیر فروش کوچک‌تر ساخته نمی‌شود.

در زمان تحویل، یکپارچگی کیسه، مدل، کد 682Z، ولتاژ 50V، دی‌الکتریک Z5V، تلرانس +80%/-20% و QTY کنترل شوند. بهتر است تصویر لیبل هر بچ در سابقه انبار نگهداری شود. اگر مدل، تعداد یا سازنده روی محموله با این صفحه تفاوت داشت، آن بچ باید پیش از ورود به موجودی قرنطینه و دوباره تطبیق داده شود.

🔬 کنترل ورودی و اندازه‌گیری نمونه‌ای

برای کنترل اولیه می‌توان چند قطعه را با LCR متر یا خازن‌سنج مناسب اندازه‌گیری کرد. فرکانس آزمون، سطح سیگنال، صفرکردن پراب و دمای محیط روی نتیجه اثر دارند. اندازه‌گیری داخل مدار ممکن است به‌دلیل مسیرهای موازی یا شارژ باقی‌مانده دقیق نباشد. تلرانس گسترده این مدل نیز باید هنگام قضاوت درباره نتیجه لحاظ شود.

بازرسی ظاهری شامل یکنواختی پوشش، خوانایی 682Z، سلامت پایه‌ها و نبود ترک است. اختلاف رنگ جزئی الزاماً به معنی تفاوت الکتریکی نیست، اما کد بدنه و لیبل باید با سفارش سازگار باشند. برای خط تولید، نمونه‌برداری از هر بچ و ثبت نتیجه ظرفیت، ظاهر و شناسه لیبل، احتمال مخلوط‌شدن قطعات نزدیک را کاهش می‌دهد.

🛠️ کاربردهای متداول و مرز جایگزینی

خازن 6.8nF می‌تواند در شبکه‌های حذف نویز، بای‌پس سیگنال، کوپلاژ، شکل‌دهی پالس و فیلترهای عمومی استفاده شود. کاربرد نهایی را نقشه و شرایط کاری تعیین می‌کنند. در مدار دقیق، اثر تلرانس +80%/-20% و رفتار Z5V باید در محاسبات وارد شود. اگر مدار روی مقدار نزدیک به 6.8nF تکیه دارد، این دامنه تغییر ممکن است قابل‌قبول نباشد.

این محصول جایگزین خودکار خازن مولتی‌لایر، خازن فیلمی یا خازن SMD نیست. نوع مولتی‌لایر ممکن است دی‌الکتریک و اندازه متفاوت داشته باشد؛ خازن فیلمی رفتار پالس و تلفات دیگری ارائه می‌کند؛ قطعه SMD نیز فوت‌پرینت متفاوتی دارد. جایگزینی باید از نظر ظرفیت، ولتاژ، تلرانس، دی‌الکتریک، ابعاد و نوع نصب هم‌زمان تأیید شود.

🆚 مقایسه با گزینه‌های مشابه

💰 قیمت و خرید خازن عدسی مدل CZ5V682Z1H06DS210 ظرفیت 6.8nF 50V بسته ۱۰۰۰ عددی

قیمت خازن عدسی مدل CZ5V682Z1H06DS210 ظرفیت 6.8nF 50V بسته ۱۰۰۰ عددی برابر 464,000 تومان و مربوط به یک کیسه مادر کامل ۱۰۰۰ عددی است، نه یک عدد خازن. این مبلغ از پایین‌ترین قیمت واحد معتبر دنیز یعنی 422 تومان، ضرب در تعداد واقعی بسته مادر، با حاشیه 10 درصد و گردکردن هزار تومان رو به پایین به دست آمده است.

در فرم خرید، «تعداد» و «گارانتی» هر دو به‌صورت متغیر نمایش داده می‌شوند. مقدار پیش‌فرض تعداد روی بسته ۱۰۰۰ عددی و گارانتی روی «اصالت و سلامت فیزیکی» قرار می‌گیرد. پیش از خرید، مدل CZ5V682Z1H06DS210، کد 682Z، 6.8nF، 50V، Z5V و QTY بسته را با BOM و نیاز خط تطبیق دهید.

❓ پرسش‌های متداول

آیا قیمت برای یک عدد خازن است؟

خیر. مبلغ صفحه برای یک کیسه مادر کامل ۱۰۰۰ عددی است و بسته کوچک‌تر در این محصول فعال نیست.

کد 682 چه ظرفیتی دارد؟

کد 682 برابر 6800pF یا 6.8nF است.

آیا خازن عدسی قطبیت دارد؟

خیر. این خازن سرامیکی پایه‌دار بدون قطبیت است.

تلرانس +80%/-20% چه می‌گوید؟

ظرفیت واقعی در شرایط آزمون تعریف‌شده می‌تواند بالاتر یا پایین‌تر از مقدار نامی در این بازه قرار گیرد؛ بنابراین برای مدار بسیار دقیق باید تناسب آن بررسی شود.

آیا Z5V با X7R یکسان است؟

خیر. رفتار دمایی و تغییر ظرفیت آن‌ها متفاوت است و نباید بدون بررسی همان مدل جایگزین شوند.

فاصله پایه و ابعاد چقدر است؟

مرجع دقیق این مدل این ابعاد را اعلام نکرده است؛ برای تولید باید نمونه واقعی یا دیتاشیت همان MfgPN بررسی شود.
