ترانسمیتر نقطه شبنم داکسین مدل DAX DX-HT03DP برای پایش نقطه شبنم هوای فشرده و ارسال نتیجه با خروجی استاندارد ۴ تا ۲۰ میلیآمپر طراحی شده است.

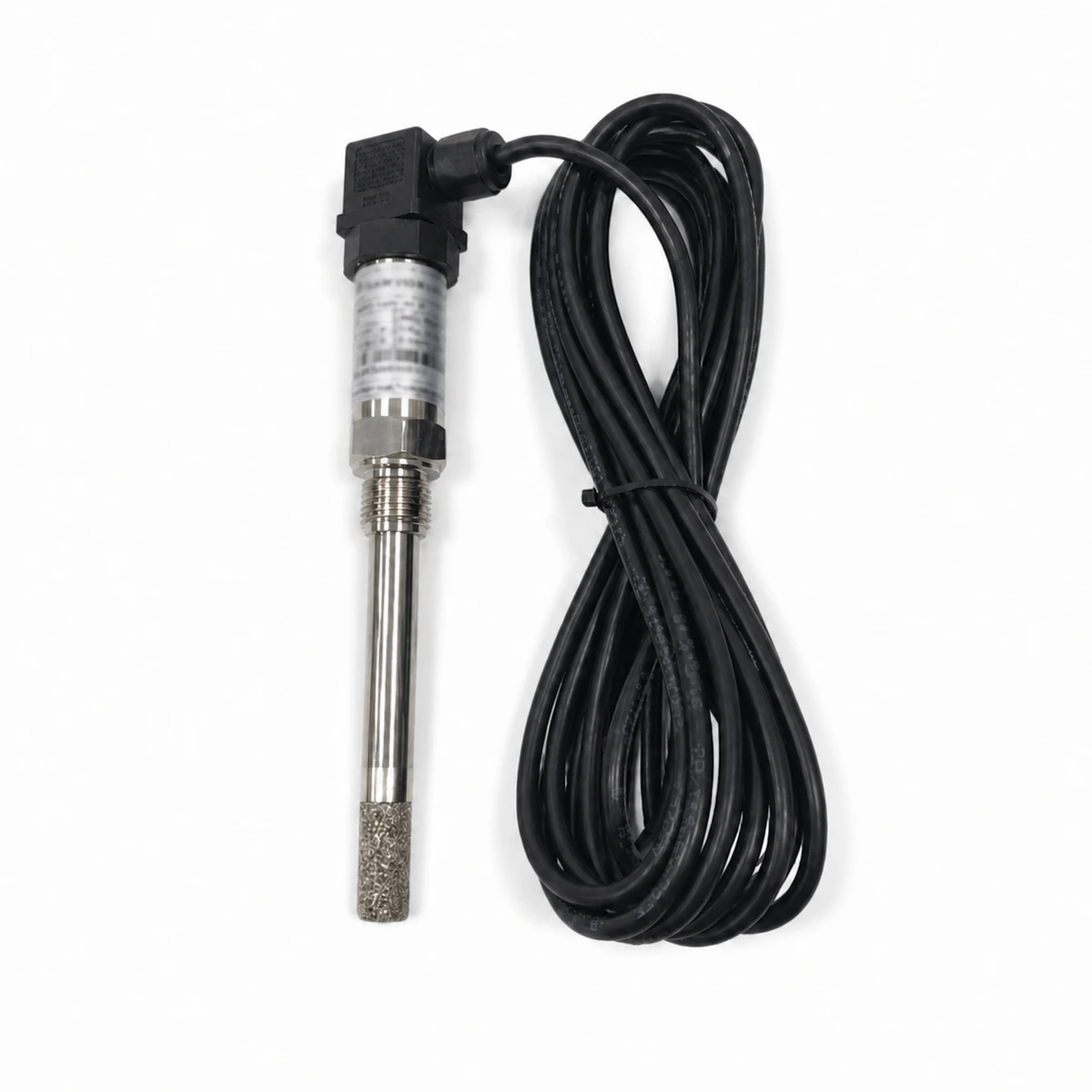

💧 معرفی ترانسمیتر نقطه شبنم داکسین مدل DAX DX-HT03DP
ترانسمیتر نقطه شبنم داکسین مدل DAX DX-HT03DP یک ابزار صنعتی برای بررسی وضعیت رطوبت در هوای فشرده است. نام انگلیسی محصول DAX DX-HT03DP Compressed-Air Dew Point Transmitter است. نقطه شبنم با دمای معمول هوا یکی نیست؛ این کمیت نشان میدهد بخار آب موجود در شرایط اندازهگیری در چه دمایی به مرز میعان میرسد. پایش آن به کاربر کمک میکند عملکرد فرایند خشکسازی و تغییرات رطوبت خط را مشاهده کند.
بازه تأییدشده از مثبت ۳۰ تا منفی ۸۰ درجه سانتیگراد Tdew و دقت اعلامشده ±۰٫۵ درجه سانتیگراد است. خروجی ۴ تا ۲۰ میلیآمپر برای انتقال مقدار اندازهگیری به سامانه سازگار در نظر گرفته شده و دستگاه با تغذیه ۱۲ تا ۲۴ ولت DC کار میکند. تحمل فشار تا ۳۰ بار هوا و رزوه نصب M20×1.5 نیز در فهرست فنی محصول آمده است.
صفحه DAX Instruments Brand محصولات سازنده را نمایش میدهد. برای مرور تجهیزات مرتبط میتوانید از Industrial Sensors و Temperature and Humidity Measurement استفاده کنید. متن پیوندها و نشانیها انگلیسی و مسیرها داخلی هستند.
🏭 کاربردها
این مدل برای پروژهای قابل بررسی است که در آن مقدار نقطه شبنم هوای فشرده باید بهصورت پیوسته پایش و با سیگنال جریانی منتقل شود. کیفیت نتیجه به انتخاب محل نمونهبرداری، فشار، وضعیت جریان، روش نصب، زمان رسیدن به تعادل و جلوگیری از ورود آلودگی وابسته است. عدد خروجی باید در کنار حدود تعریفشده فرایند تفسیر شود و خود ترانسمیتر بهتنهایی جایگزین طراحی سامانه خشککن یا برنامه نگهداری نیست.
بازه تا منفی ۸۰ درجه Tdew امکان بررسی شرایط خشک را فراهم میکند و سمت مثبت بازه نیز تا ۳۰ درجه ادامه دارد. پیش از انتخاب باید محدوده واقعی پروژه و نقطه هشدار مشخص شود. اگر مقدار مورد انتظار خارج از این بازه باشد یا فشار بیش از ۳۰ بار باشد، این مدل نباید بدون ارزیابی فنی انتخاب شود. مشخصات این صفحه منحصراً به سنجش نقطه شبنم هوای فشرده و انتقال مقدار همان کمیت مربوط هستند.
📊 مشخصات فنی
| مشخصه |
مقدار تأییدشده |
| نوع |
ترانسمیتر اندازهگیری نقطه شبنم |
| بازه نقطه شبنم |
از مثبت ۳۰ تا منفی ۸۰ درجه سانتیگراد Tdew |
| دقت |
±۰٫۵ درجه سانتیگراد |
| خروجی |
۴ تا ۲۰ میلیآمپر |
| تغذیه |
۱۲ تا ۲۴ ولت DC |
| فشار قابل تحمل |
تا ۳۰ بار هوا |
| رزوه نصب |
M20×1.5 |
| بدنه |
استیل مقاوم در برابر آب، گردوغبار و ضربه مستقیم طبق فهرست تأمینکننده |
هنگام ثبت مشخصات باید Tdew کنار مقدار درج شود تا داده با دمای محیط یا دمای خط اشتباه نشود. خروجی ۴ تا ۲۰ میلیآمپر نیز تنها زمانی معنای درست دارد که مقیاس ورودی کنترلر مطابق بازه واقعی فرستنده تنظیم شده باشد. دقت ±۰٫۵ درجه به کمیت اندازهگیری مربوط است و شرایط نمونهگیری نادرست میتواند خطایی مستقل از دقت خود حسگر ایجاد کند.
🔩 نصب در خط هوای فشرده
محل نصب باید با فشار مجاز، رزوه M20×1.5 و مسیر مناسب تماس با هوای نمونه هماهنگ باشد. پیش از باز کردن اتصال، خط باید طبق رویه ایمنی مجموعه از فشار خارج شود. آببندی، جهت مکانیکی و نحوه قرارگیری نباید بر اساس حدس انتخاب شوند؛ مشخصات نمونه تحویلی، مدارک پروژه و تأیید فرد مسئول مبنا هستند. فشار اعلامشده حداکثر تا ۳۰ بار هواست و عبور از آن مجاز نیست.
برای بخش الکتریکی، تغذیه ۱۲ تا ۲۴ ولت DC و ورودی ۴ تا ۲۰ میلیآمپر گیرنده باید کنترل شود. پینآوت این مدل در محتوای تأییدشده حاضر مشخص نشده است، پس اتصال بر اساس رنگ سیم یا شباهت ظاهری به مدل دیگر روش قابل قبول نیست. برچسب همان کالا یا دیتاشیت مدلمحور باید پیش از برقدار کردن بررسی شود. مقیاس نرمافزاری گیرنده نیز باید بازه مثبت ۳۰ تا منفی ۸۰ درجه Tdew را درست نگاشت کند.
نشت، لوله نمونه نامناسب یا تأخیر رسیدن هوا به حسگر میتواند خوانش را تغییر دهد. پس از راهاندازی، مقدار باید در یک وضعیت پایدار مشاهده و با انتظار فرایند مقایسه شود. ثبت محل نصب، فشار، مدل، رنج و تاریخ کنترل اولیه برای بررسیهای بعدی مفید است. در نگهداری نیز آلودگی مسیر و تغییرات ناگهانی فرایند باید جدا از سلامت الکتریکی فرستنده بررسی شوند.
⚖️ مقایسه و انتخاب
برای مقایسه ترانسمیترهای نقطه شبنم، فقط کمینه بازه کافی نیست. بیشینه و کمینه Tdew، دقت، فشار مجاز، نوع خروجی، تغذیه، اتصال مکانیکی، شرایط نمونه و جزئیات نصب باید کنار هم سنجیده شوند. DX-HT03DP بازه مثبت ۳۰ تا منفی ۸۰ درجه و فشار تا ۳۰ بار را پوشش میدهد؛ تناسب این دو مقدار با خط واقعی نخستین گام انتخاب است.
در برابر سنجشهای دستی، یک خروجی پیوسته امکان دریافت مقدار در سامانه کنترل سازگار را فراهم میکند، اما به نصب صحیح و مقیاسبندی نیاز دارد. همچنین سنجش نقطه شبنم با اندازهگیری رطوبت نسبی ساده یکسان نیست. اگر پروژه نوع کمیت دیگری میخواهد، باید دسته محصول و روش اندازهگیری دوباره انتخاب شود. ادعای اقلام بسته یا پینآوت تا زمان تأیید نمونه واقعی در این صفحه درج نمیشود.
🛒 قیمت و خرید از عصرتولز
قیمت ترانسمیتر نقطه شبنم داکسین مدل DAX DX-HT03DP با توجه به موجودی و شرایط تأمین در صفحه محصول بهروز میشود. پیش از سفارش، بازه Tdew، دقت، فشار واقعی خط، خروجی ۴ تا ۲۰ میلیآمپر، تغذیه ۱۲ تا ۲۴ ولت و رزوه M20×1.5 را با نیاز پروژه تطبیق دهید. بهتر است فشار عادی و بیشینه، نقطه هشدار و روش نصب در درخواست خرید نوشته شوند.
جهت نمایش، پینآوت، مقیاس خروجی و اقلام دقیق بسته هنوز باید از مدرک مدلمحور یا پلاک همان نمونه تأیید شوند. به همین دلیل محصول تا پایان کنترل فنی، تصویر و محتوای تجاری پیشنویس میماند. تیم عصرتولز میتواند با دریافت اطلاعات خط، انتخاب اولیه را بررسی کند؛ تأیید نهایی نصب و ایمنی بر عهده مسئول فنی پروژه است.
❓ پرسشهای متداول
بازه اندازهگیری DX-HT03DP چیست؟
بازه اعلامشده از مثبت ۳۰ تا منفی ۸۰ درجه سانتیگراد Tdew است و دقت ±۰٫۵ درجه سانتیگراد ذکر شده است.
این مدل چه خروجی و تغذیهای دارد؟
خروجی ۴ تا ۲۰ میلیآمپر و تغذیه ۱۲ تا ۲۴ ولت DC است. پینآوت باید از مدرک یا پلاک نمونه تحویلی تأیید شود.
آیا میتوان آن را روی خط ۳۰ بار نصب کرد؟
حد تحمل اعلامشده تا ۳۰ بار هواست. فشارهای گذرا، روش آببندی، رزوه و رویه ایمنی خط نیز باید پیش از نصب بررسی شوند.
برای استعلام خرید چه اطلاعاتی لازم است؟
بازه مورد انتظار Tdew، فشار عادی و بیشینه، نوع نصب، تغذیه، ورودی گیرنده و شرایط نمونهبرداری را اعلام کنید تا تطبیق دقیقتری انجام شود.
📌 مشخصات کوتاه و موردی
- برند: DAX Instruments / داکسین
- مدل: DX-HT03DP
- نوع: ترانسمیتر نقطه شبنم هوای فشرده
- بازه Tdew: مثبت ۳۰ تا منفی ۸۰ درجه سانتیگراد
- دقت: ±۰٫۵ درجه سانتیگراد
- خروجی: ۴ تا ۲۰ میلیآمپر
- تغذیه: ۱۲ تا ۲۴ ولت DC
- نصب: رزوه M20×1.5
- فشار قابل تحمل: تا ۳۰ بار هوا
