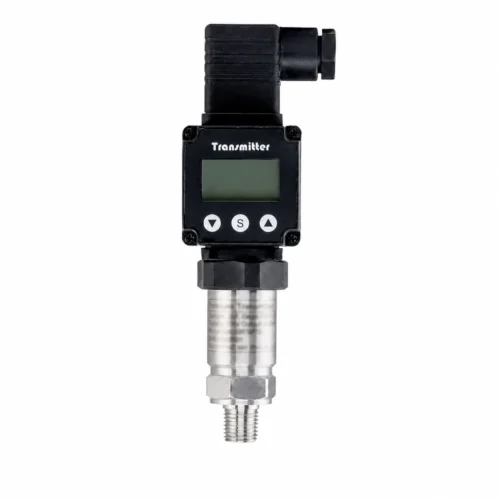

ترانسمیتر فشار داکسین مدل DAX DX-PT-1 یک سنسور صنعتی برای اندازهگیری فشار مایعات و گازها و تبدیل آن به سیگنال استاندارد ۴ تا ۲۰ میلیآمپر است.
🔧 معرفی ترانسمیتر فشار داکسین مدل DAX DX-PT-1
ترانسمیتر فشار داکسین مدل DAX DX-PT-1 برای قرار گرفتن در یک حلقه اندازهگیری صنعتی تعریف شده است؛ فشار فرایند را دریافت میکند و مقداری متناسب را به شکل جریان ۴ تا ۲۰ میلیآمپر در اختیار سامانه کنترل یا نمایش قرار میدهد. نام انگلیسی محصول DAX DX-PT-1 Pressure Transmitter for Liquids and Gases است. صفحه حاضر هویت تأییدشده این مدل را بهعنوان ابزار اندازهگیری فشار شرح میدهد و تمام بخشهای فنی بر همین کاربرد متمرکز هستند.
بازه خانواده محصول از صفر تا ۲۵۰ مگاپاسکال اعلام شده است، اما این عدد به معنی یکسان بودن رنج همه نمونههای تحویلی نیست. رنج سفارش باید روی پلاک همان کالا یا سند سفارش بررسی شود. خروجی ۴ تا ۲۰ میلیآمپر و تغذیه ۹ تا ۲۴ ولت DC امکان اتصال به تجهیزات سازگار را فراهم میکند. نوع فشار Gauge است، اتصال M20×1.5 ذکر شده و بدنه استیل 316L با درجه حفاظت IP65 در مشخصات تأییدشده آمده است.
برای مشاهده محصولات سازنده از DAX Instruments Brand استفاده کنید. گزینههای مرتبط در Industrial Sensors و تجهیزات همموضوع در Pressure Measurement Instruments قابل بررسی هستند. این پیوندهای داخلی با نشانی و متن انگلیسی تنظیم شدهاند.
🏭 کاربرد صنعتی
DX-PT-1 میتواند در پروژهای بررسی شود که اندازهگیری فشار مایع یا گاز و انتقال سیگنال به کنترلر نیاز است. انتخاب درست تنها با دانستن فشار نامی کافی نیست؛ رنج کاری، فشارهای گذرا، نوع سیال، دمای فرایند، سازگاری متریال، نوع اتصال مکانیکی، منبع تغذیه و ورودی گیرنده باید همزمان ارزیابی شوند. این صفحه مشخصات پایه محصول را ارائه میکند و جایگزین محاسبات مهندسی یا تأیید نهایی طراح فرایند نیست.
سیگنال جریانی ۴ تا ۲۰ میلیآمپر در سامانههای صنعتی رایج است و مقدار واقعی آن باید بر اساس رنج حکشده روی پلاک تفسیر شود. دقت معمول ±۰٫۲۵ درصد و حداکثر ±۰٫۵ درصد اعلام شده است. زمان پاسخ کمتر از ۱ میلیثانیه و عمر عملکرد بیش از ۹ میلیون سیکل نیز در فهرست فنی آمده، اما شرایط نصب و کار واقعی میتواند بر رفتار کل حلقه اندازهگیری اثر بگذارد.
📊 مشخصات فنی
| مشخصه |
مقدار تأییدشده |
| نوع |
سنسور و ترانسمیتر فشار مایعات و گازها |
| بازه فشار |
صفر تا ۲۵۰ مگاپاسکال؛ رنج سفارش باید روی پلاک تأیید شود |
| دقت |
±۰٫۲۵٪ معمول؛ حداکثر ±۰٫۵٪ |
| نوع فشار |
Gauge |
| خروجی |
۴ تا ۲۰ میلیآمپر |
| تغذیه |
۹ تا ۲۴ ولت DC |
| اتصال |
M20×1.5 |
| بدنه و حفاظت |
استیل 316L و IP65 |
| زمان پاسخ |
کمتر از ۱ میلیثانیه |
| عمر عملکرد |
بیش از ۹ میلیون سیکل |
در تفسیر دقت، درصد باید نسبت به رنج انتخابی و الزامات پروژه سنجیده شود. اگر نقطه کاری بخش کوچکی از یک رنج بسیار بزرگ باشد، انتخاب رنج نزدیکتر میتواند برای تفکیک بهتر مناسبتر باشد. پیش از سفارش باید واحد فشار، کمینه و بیشینه واقعی، فشار احتمالی خارج از حالت عادی و مرجع Gauge در طراحی مرور شوند.
🔌 نصب و سیمبندی
پیش از نصب مکانیکی، رزوه M20×1.5 و آببندی سازگار با فرایند بررسی شود. اعمال گشتاور نامناسب یا انتقال بار لوله به بدنه میتواند به اتصال آسیب بزند؛ اجرای مکانیکی باید مطابق رویه پروژه انجام گیرد. محل نصب نیز باید امکان بازدید پلاک و دسترسی ایمن برای سرویس را فراهم کند. IP65 مشخصه حفاظتی بدنه است، ولی انتخاب محفظه، کابل و مسیر ورود سیم همچنان باید با محیط نصب هماهنگ باشد.
برای سیمبندی، تغذیه ۹ تا ۲۴ ولت DC و ورودی ۴ تا ۲۰ میلیآمپر گیرنده باید سازگار باشند. چون پینآوت نمونه تحویلی هنوز در این صفحه تأیید نشده است، اتصال بر اساس حدس یا رنگ سیم مجاز نیست؛ برچسب، نقشه همراه کالا یا تأیید فنی همان سری باید ملاک قرار گیرد. قطبیت، ظرفیت منبع و کل مقاومت حلقه نیز پیش از برقدار کردن توسط فرد واجد صلاحیت بررسی شود.
پس از نصب، خوانش در شرایط شناختهشده کنترل و مقیاس ورودی کنترلر بر اساس رنج پلاک تنظیم شود. ثبت مدل، رنج، شماره تجهیز و تاریخ راهاندازی به نگهداری آینده کمک میکند. اگر عدد با وضعیت فرایند همخوان نیست، ابتدا تغذیه، سیمبندی، مقیاس نرمافزار، نشتی اتصال و شرایط واقعی فشار بررسی شوند و سپس درباره آزمون یا کالیبراسیون تصمیم گرفته شود.
⚖️ مقایسه و انتخاب رنج
در مقایسه دو ترانسمیتر، شباهت خروجی ۴ تا ۲۰ میلیآمپر بهتنهایی کافی نیست. نوع فشار، رنج، دقت، اتصال فرایندی، جنس بخش در تماس، درجه حفاظت، تغذیه و پاسخ زمانی باید با نیاز پروژه تطبیق داده شوند. DX-PT-1 از نوع Gauge است؛ بنابراین انتخاب آن برای کاربردی که مرجع فشار متفاوتی میخواهد باید دوباره ارزیابی شود.
بازه کلی تا ۲۵۰ مگاپاسکال امکان سفارش رنجهای متفاوت را نشان میدهد، ولی رنج دقیق کالای مورد خرید باید صریحاً تأیید شود. رنج بسیار پایین یا بسیار بالا را نمیتوان تنها از نام مدل نتیجه گرفت. سازگاری استیل 316L با سیال واقعی نیز نیازمند ارزیابی مهندسی است و این صفحه برای همه ترکیبهای شیمیایی ادعای سازگاری ارائه نمیکند.
🛒 قیمت و خرید از عصرتولز
قیمت ترانسمیتر فشار داکسین مدل DAX DX-PT-1 بر اساس موجودی و شرایط تأمین در صفحه کالا نمایش داده میشود. پیش از خرید، رنج پلاک، واحد فشار، خروجی ۴ تا ۲۰ میلیآمپر، تغذیه ۹ تا ۲۴ ولت، رزوه M20×1.5 و شرایط سیال را در درخواست خود ثبت کنید. این اطلاعات از ارسال نمونهای با رنج نامتناسب جلوگیری میکند.
پینآوت، جزئیات بسته و رنج دقیق سفارش باید پیش از انتشار نهایی و تحویل کنترل شوند. از این رو محصول تا عبور از کنترلهای محتوا، تصویر و مشخصات تجاری در حالت پیشنویس باقی میماند. برای استعلام از عصرتولز، بهتر است فشار کاری و بیشینه، نوع سیال، دما، سیگنال ورودی کنترلر و نوع اتصال مورد نیاز را اعلام کنید.
❓ پرسشهای متداول
آیا همه نمونههای DX-PT-1 رنج ۲۵۰ مگاپاسکال دارند؟
خیر. صفر تا ۲۵۰ مگاپاسکال بازه کلی اعلامشده است و رنج سفارش باید روی پلاک یا سند همان نمونه تأیید شود. انتخاب رنج بدون این کنترل، قابل اتکا نیست.
خروجی و تغذیه این ترانسمیتر چیست؟
خروجی استاندارد ۴ تا ۲۰ میلیآمپر و تغذیه ۹ تا ۲۴ ولت DC اعلام شده است. پینآوت باید از برچسب یا مدرک نمونه تحویلی خوانده شود.
آیا برای هر مایع یا گازی قابل استفاده است؟
هویت محصول برای فشار مایعات و گازهاست، اما سازگاری استیل 316L، آببندی و اتصال با سیال و دمای واقعی باید جداگانه بررسی و تأیید شود.
مهمترین داده برای سفارش چیست؟
رنج و واحد فشار، فشار بیشینه، نوع سیال، دمای کار، نوع اتصال، تغذیه و ورودی گیرنده را مشخص کنید. این دادهها مبنای تطبیق نمونه سفارش با پروژه هستند.
📌 مشخصات کوتاه و موردی
- برند: DAX Instruments / داکسین
- مدل: DX-PT-1
- نوع: ترانسمیتر فشار مایعات و گازها
- بازه: تا ۲۵۰ مگاپاسکال، متناسب با رنج سفارش
- دقت: ±۰٫۲۵٪ معمول و حداکثر ±۰٫۵٪
- خروجی: ۴ تا ۲۰ میلیآمپر
- تغذیه: ۹ تا ۲۴ ولت DC
- اتصال: M20×1.5
- بدنه و حفاظت: استیل 316L و IP65
