ماژول تستر کابل شارژ DT3 یک برد بررسی کابل با چند نوع درگاه اتصال است. عنوان انگلیسی توصیفی این محصول DT3 Charging Cable Tester Module است. روی برد، نام DT3 و علائم مربوط به مسیرهای تغذیه و داده دیده می‌شود. این محصول برای بررسی کابل‌های سازگار با درگاه‌های آن معرفی شده و یک ماژول رومیزی کوچک است؛ نمایشگر عددی ولتاژ یا جریان در تصویر این نمونه وجود ندارد.

شناخت برد DT3 و نوشته‌های روی آن

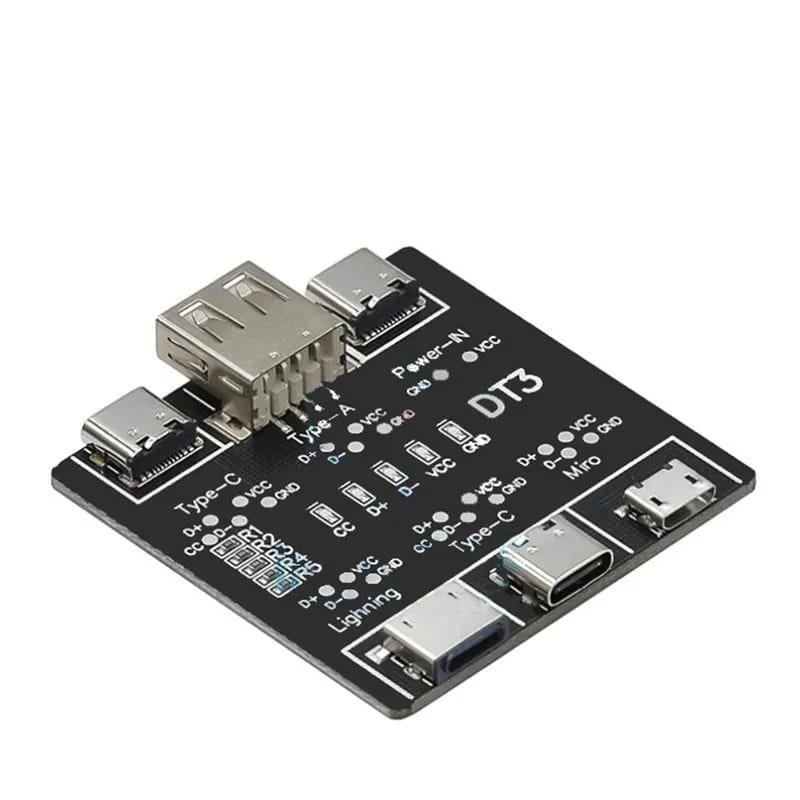

در عکس، برد مشکی با مجموعه‌ای از سوکت‌ها و نشانگرهای نصب سطحی دیده می‌شود. نام‌های Type-A، Type-C، Lightning و Micro روی بخش‌های مختلف برد چاپ شده‌اند. یک درگاه جداگانه نیز با عبارت Power-IN مشخص است. پیش از اتصال کابل، باید محل مربوط به هر سر کابل و محل تغذیه را از روی همین نوشته‌ها شناسایی کرد. شباهت ظاهری بعضی سوکت‌ها به معنی یکسان بودن نقش آن‌ها در مدار نیست.

در کنار نقاط آزمون و نشانگرها، نوشته‌هایی مانند VCC، GND، D+، D− و CC دیده می‌شوند. این علائم به تشخیص مسیرهای مورد بررسی کمک می‌کنند. برای تفسیر وضعیت چراغ‌ها باید به مسیر و درگاه انتخاب‌شده توجه داشت؛ یک الگوی ثابت را نمی‌توان بدون شناخت کابل به همه انواع اتصال تعمیم داد. تصویر محصول برای مشاهده همین آرایش درگاه‌ها و نشانه‌های برد ارائه شده است.

کاربرد ماژول در بررسی کابل شارژ

کابلی که از بیرون سالم به نظر می‌رسد، ممکن است در یکی از مسیرهای داخلی مشکل داشته باشد. برد تست کابل می‌تواند بخشی از روند بررسی را منظم‌تر کند، زیرا محل اتصال و نشانگرهای مسیرها را در دسترس قرار می‌دهد. با این حال، نتیجه بررسی باید با نوع کابل و کاربرد آن تفسیر شود. کابل مخصوص تغذیه و کابلی که برای انتقال داده هم ساخته شده است، الزاماً ساختار داخلی یکسانی ندارند.

برای کار تعمیرگاهی، بهتر است کابل مشکوک را همراه یک کابل سالم از همان نوع بررسی کنید. مقایسه باید در شرایط مشابه انجام شود؛ تغییر هم‌زمان منبع، کابل و محل اتصال، تشخیص علت تفاوت را دشوار می‌کند. ابتدا وضعیت سوکت‌ها و سالم بودن تغذیه را بررسی کنید و سپس نتیجه کابل را ارزیابی کنید. این ترتیب از نسبت دادن اشتباه ایراد منبع یا اتصال به خود کابل جلوگیری می‌کند.

مشخصات قابل مشاهده این نمونه

ترتیب پیشنهادی برای بررسی اولیه

ابتدا دو سر کابل و نوع کانکتورهای آن را شناسایی کنید. وجود آلودگی، خم‌شدگی یا لق بودن سوکت را بررسی کنید و کابل را بدون فشار اضافی به درگاه مناسب متصل کنید. محل Power-IN را با درگاه آزمون اشتباه نگیرید. تغذیه باید مطابق مشخصات مجاز برد انتخاب شود؛ این صفحه مقدار تأییدشده‌ای برای ولتاژ تغذیه یا محدودیت جریان این نمونه اعلام نمی‌کند.

پس از اتصال درست، وضعیت نشانگرها را برای مسیرهای مورد انتظار کابل بررسی کنید. اگر نتیجه غیرعادی است، پیش از اعلام خرابی کابل، اتصال را بازبینی کنید و آزمون را با نمونه سالم تکرار کنید. برای کابلی که در اثر حرکت قطع و وصل می‌شود، بررسی ظاهری محل ورود سیم به کانکتور نیز اهمیت دارد. اعمال کشش یا خم کردن شدید کابل، روش مناسبی برای آزمون نیست و می‌تواند آسیب تازه ایجاد کند.

تفسیر نتیجه و محدودیت‌های آزمون

روشن شدن یک نشانگر به‌تنهایی ظرفیت عبور جریان، سرعت انتقال داده یا کیفیت کامل کابل را ثابت نمی‌کند. برای تأیید این ویژگی‌ها به روش آزمون متناسب با همان ویژگی نیاز است. در این صفحه پشتیبانی از پروتکل‌های شارژ سریع، خواندن تراشه E-Marker، اندازه‌گیری مقاومت یا گزارش عددی توان برای DT3 تأیید نشده است. این قابلیت‌ها را نباید صرفاً از وجود سوکت Type-C نتیجه گرفت.

اگر مشکل تنها هنگام شارژ یک دستگاه مشخص دیده می‌شود، آداپتور و ورودی دستگاه نیز باید بررسی شوند. نتیجه آزمون کابل یکی از شواهد عیب‌یابی است و همه اجزای مسیر شارژ را پوشش نمی‌دهد. ثبت نتیجه برای هر کابل، همراه نوع اتصال و شرایط آزمون، به مقایسه بعدی کمک می‌کند و مانع مخلوط شدن نتیجه کابل‌های متفاوت می‌شود.

نگهداری برد و سوکت‌ها

این محصول برد بدون محفظه محافظ در تصویر است. آن را روی سطح خشک و غیررسانا قرار دهید و از تماس اجسام فلزی با قطعات و نقاط مدار جلوگیری کنید. هنگام جدا کردن کابل، خود کانکتور را بگیرید و به برد فشار وارد نکنید. تمیز نگه داشتن سوکت‌ها و بررسی سلامت آن‌ها پیش از آزمون، در قابل اعتماد بودن اتصال نقش دارد.

پرسش‌های متداول

آیا DT3 ولتاژ و جریان را عددی نمایش می‌دهد؟

در تصویر این مدل نمایشگر عددی وجود ندارد و چنین قابلیتی برای آن تأیید نشده است.

آیا وجود Type-C به معنی تأیید شارژ سریع است؟

خیر؛ نوع کانکتور به‌تنهایی قابلیت آزمون پروتکل یا توان شارژ را مشخص نمی‌کند.
