پتانسیومتر چرخشی F095-V5N0A1C مدل A50K سه پایه.

پتانسیومتر F095-V5N0A1C A50K یک ولوم چرخشی کوچک با سه پایه الکتریکی، بدنه فلزی، بوش رزوه‌دار و شفت D شکل است. این قطعه برای تنظیم یک مقدار آنالوگ در مدار به کار می‌رود و می‌تواند در بخش کنترل صدا، سطح سیگنال، مرجع ولتاژ یا تنظیمات پنلی استفاده شود؛ سازگاری نهایی به نقشه مدار و ابعاد مکانیکی دستگاه بستگی دارد. عبارت A50K روی نمونه نشان می‌دهد مقدار نامی مسیر مقاومتی 50 کیلواهم است و حرف A معمولاً به منحنی لگاریتمی یا صوتی اشاره می‌کند.

معنی A50K و تفاوت آن با B50K

در بسیاری از پتانسیومترهای رایج بازار، A50K به مقدار 50 کیلو‌اهم با تغییرات لگاریتمی و B50K به مقدار 50 کیلو‌اهم با تغییرات خطی اشاره دارد. این تفاوت در کنترل صدا محسوس است؛ گوش انسان نسبت به بلندی صدا رفتار خطی ندارد و منحنی صوتی می‌تواند تغییر نرم‌تری ایجاد کند. با این حال، قرارداد حروف در تمام کارخانه‌ها کاملاً یکسان نیست. چون برای کد کامل F095-V5N0A1C دیتاشیت رسمی قابل اتکایی پیدا نشد، نوع منحنی باید در تعمیر حساس با اندازه‌گیری مقاومت در چند زاویه چرخش تأیید شود.

آرایش سه پایه و روش شناسایی

دو پایه کناری معمولاً به دو انتهای مسیر مقاومتی متصل‌اند و پایه میانی جاروبک یا وایپر است. مقاومت میان دو پایه کناری باید نزدیک مقدار نامی و تقریباً ثابت باشد، در حالی که مقاومت پایه میانی نسبت به هر پایه کناری با چرخاندن شفت تغییر می‌کند. برای تشخیص بدون حدس، مولتی‌متر را روی اندازه‌گیری مقاومت قرار دهید و قطعه را خارج از مدار یا دست‌کم با یک پایه جداشده بررسی کنید. اتصال مستقیم اشتباه ممکن است جهت عملکرد را معکوس کند یا مدار را از تنظیم درست خارج سازد.

تطبیق مکانیکی با برد و پنل

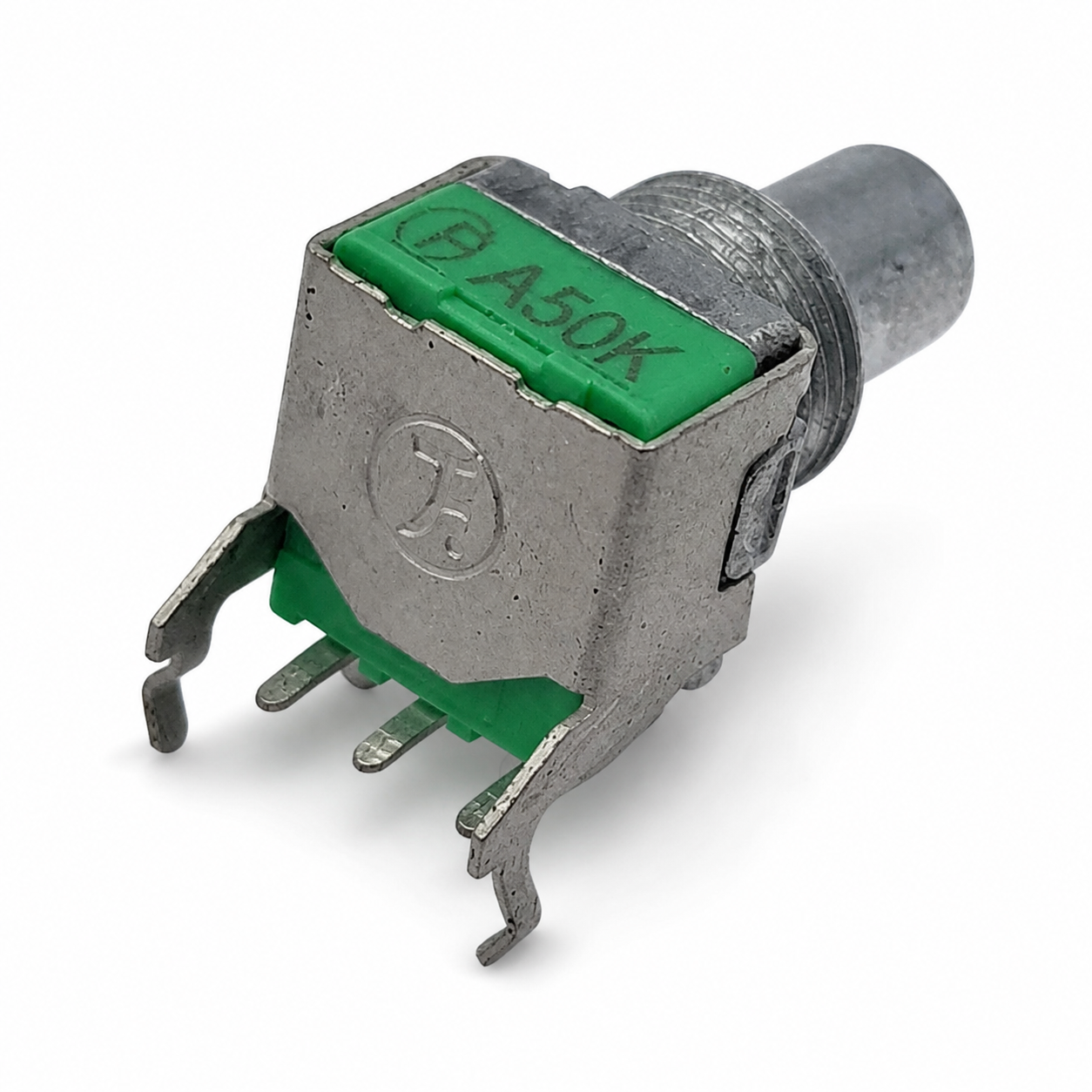

در تعویض پتانسیومتر فقط مقدار 50K کافی نیست. فاصله سه پایه، محل زبانه‌های نگهدارنده، جهت ورود پایه‌ها به PCB، ارتفاع محور، قطر بوش رزوه‌دار، طول شفت و شکل D باید با قطعه قبلی مقایسه شوند. عکس‌های صفحه نمای نزدیک بدنه و پایه‌های نمونه عرضه‌شده را نشان می‌دهند و برای مقایسه ظاهری مفیدند، اما جای اندازه‌گیری را نمی‌گیرند. پیش از سفارش، قطعه قدیمی از چند زاویه عکس‌برداری و فاصله‌ها با کولیس اندازه‌گیری شود تا نصب بدون خم‌کردن پایه یا فشار به برد انجام گیرد.

کاربرد در مدارهای صوتی و کنترلی

پتانسیومتر سه پایه می‌تواند به شکل تقسیم‌کننده ولتاژ استفاده شود؛ در این حالت دو سر مسیر مقاومتی به دو سطح ولتاژ و وایپر به خروجی قابل تنظیم متصل می‌شود. استفاده دیگر، اتصال وایپر و یکی از پایه‌های کناری به صورت مقاومت متغیر است. در مسیر صوتی، ترتیب پایه‌ها جهت افزایش یا کاهش صدا را تعیین می‌کند. این قطعه برای توان‌های بالا یا کنترل مستقیم بار پرجریان مناسب نیست و باید فقط در محدوده‌ای به کار رود که مدار اصلی برای آن طراحی شده است.

نکات لحیم‌کاری و نصب

برای تعویض، ابتدا برق دستگاه و منابع ذخیره‌کننده انرژی مانند خازن‌ها ایمن شوند. قلع پایه‌های قدیمی با مکنده یا سیم قلع‌کش برداشته و از کشیدن قطعه پیش از آزادشدن کامل پایه‌ها خودداری شود، زیرا پدهای PCB ممکن است جدا شوند. نوک هویه تمیز، دمای متناسب و زمان تماس کوتاه از انتقال حرارت زیاد به بخش پلاستیکی جلوگیری می‌کند. پس از نصب، لحیم‌ها باید براق و بدون پل قلع باشند و حرکت شفت نباید به برد یا قاب فشار وارد کند.

کنترل سلامت پیش از استفاده

مقاومت کل میان دو پایه کناری، پیوستگی وایپر و تغییر نرم مقاومت هنگام چرخاندن شفت بررسی شود. پرش ناگهانی، قطع‌شدن مقدار، صدای خش‌خش در مدار صوتی یا لقی زیاد محور می‌تواند نشانه آلودگی یا خرابی باشد. اسپری پاک‌کننده نامناسب ممکن است گریس محور یا ماده مقاومتی را آسیب بزند؛ بنابراین روش تمیزکاری باید با نوع قطعه سازگار باشد. برای دستگاه‌های دقیق، اندازه‌گیری منحنی تغییر مقاومت در چند نقطه به تشخیص A یا B بودن رفتار کمک می‌کند.

راهنمای انتخاب مطمئن

پیش از خرید، کد کامل F095-V5N0A1C و عبارت A50K را با نوشته قطعه قبلی تطبیق دهید. مدل نزدیک B50K با وجود مقاومت نامی مشابه، منحنی متفاوتی دارد و جایگزین قطعی این نسخه نیست. تعداد پایه‌های الکتریکی، زبانه‌های مکانیکی، شفت D، رزوه نصب و جهت قرارگیری روی برد نیز باید یکسان باشند. اطلاعات این صفحه عمداً به موارد قابل مشاهده و قابل اندازه‌گیری محدود شده است؛ توان نامی، تلرانس دقیق، عمر مکانیکی و ابعاد عددی بدون دیتاشیت رسمی به‌عنوان مشخصات قطعی اعلام نمی‌شوند.
