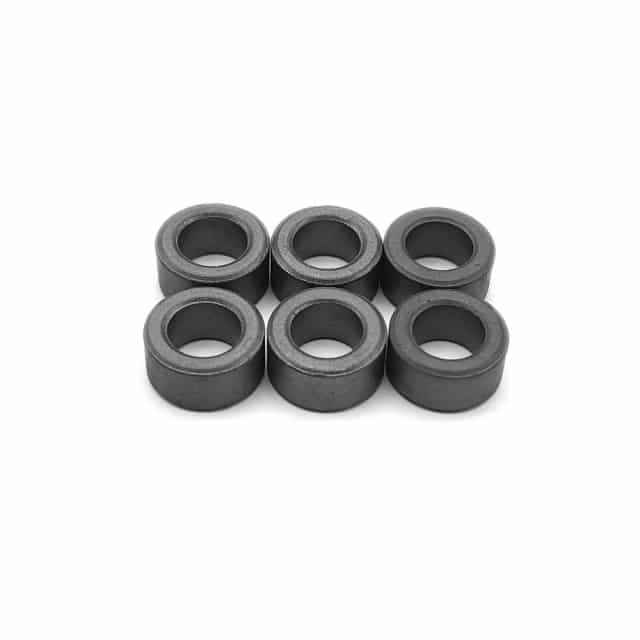

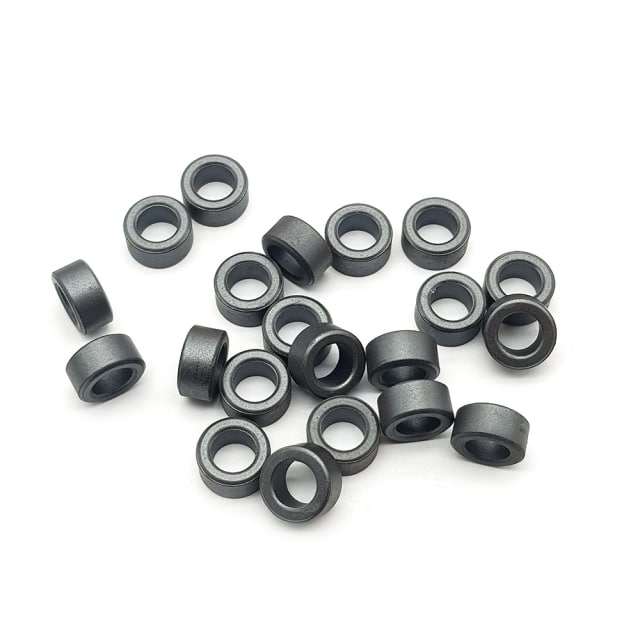

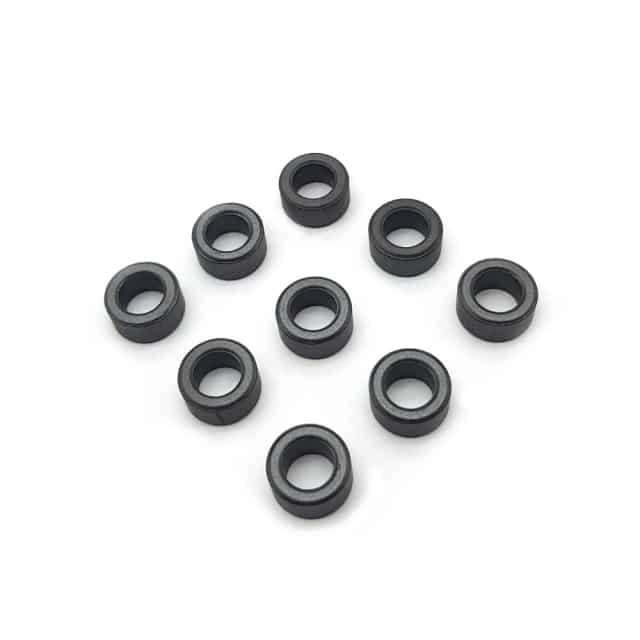

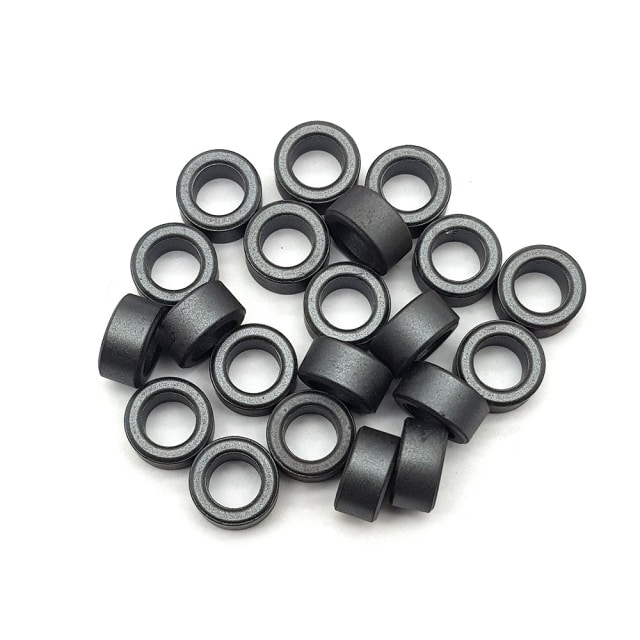

فریت حلقوی مدل 10x6x5

فریت حلقوی مدل 10x6x5 هسته‌ای کوچک اما مؤثر برای ساخت سلف توروییدی، چوک EMI و فیلتر RFI است. معادل انگلیسی نام محصول در یک جمله: Ferrite Ring Core 10×6×5 mm (OD×ID×Height)؛ یعنی قطر بیرونی ۱۰ میلی‌متر، قطر داخلی ۶ میلی‌متر و ارتفاع ۵ میلی‌متر. این حلقه فریت با مسیر مغناطیسی بسته، تلفات کمتر و راندمان بالاتر نسبت به هسته‌های شکاف‌دار دارد و برای پروژه‌های تغذیه سوئیچینگ، صوتی و سیگنال‌های حساس گزینه‌ای قابل‌اعتماد است. در فروشگاه عصرتولز می‌توانید این مدل را برای حذف نویز و بهبود کیفیت خطوط تغذیه و دیتا به‌کار بگیرید.

فریت حلقوی مدل 10x6x5

✨ ویژگی‌ها و مزایا

• کاهش نویز EMI/RFI: فریت در فرکانس‌های مزاحم مانند یک مقاومت فرکانسی عمل می‌کند و انرژی نویز را مستهلک می‌سازد؛ مناسب برای کابل‌های دیتا، USB، صوت و خطوط تغذیه.

• ابعاد جمع‌وجور 10×6×5 میلی‌متر: ایده‌آل برای بردهای کم‌جا، ماژول‌ها و کابل‌های ظریف.

• انعطاف در استفاده: هم می‌توانید کابل را از مرکز عبور دهید و هم چند دور سیم لاکی روی هسته بپیچید تا امپدانس افزایش یابد.

• مسیر مغناطیسی بسته (Toroid): شار مغناطیسی درون حلقه محبوس می‌شود؛ این یعنی اتلاف کمتر، میدان نشتی کمتر و عملکرد پیش‌بینی‌پذیرتر.

• سازگاری با مواد پرکاربرد: این سایز معمولاً با متریال MnZn (برای فرکانس‌های پایین‌تر تا چند مگاهرتز) و NiZn (برای فرکانس‌های بالاتر) تولید می‌شود.

🧰 کاربردهای پیشنهادی

• ساخت چوک مشترک (Common‑Mode Choke) در ورودی/خروجی منابع سوئیچینگ

• فیلتر EMI برای کابل‌های سیگنال، USB، شبکه، صوت و تصویری

• سلف توروییدی در منابع DC‑DC، رگولاتورها و فیلترهای LC

• کاهش نویز حلقه‌های زمین، مهار نوسان‌های ناخواسته و تمیزکردن خطوط سنسور

فریت حلقوی مدل 10x6x5

📐 جدول مشخصات

📦 اقلام همراه محصول

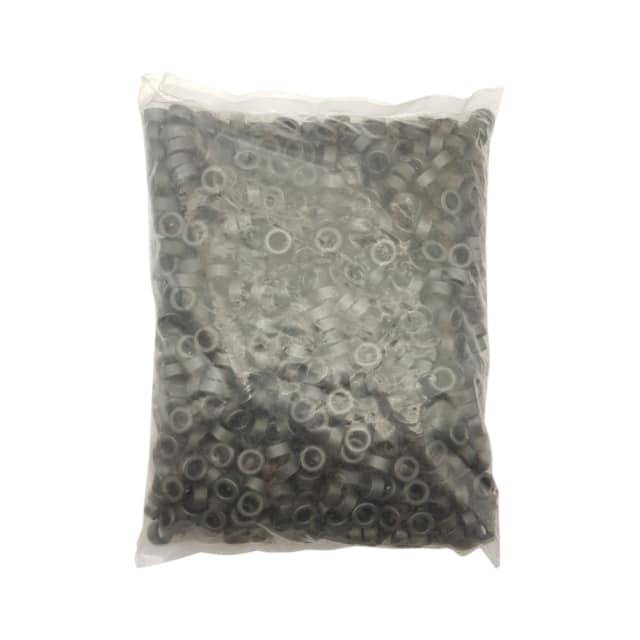

این کالا فاقد اقلام همراه است و در عصرتولز به‌صورت تکی یا بسته‌های چندتایی (بسته به موجودی انبار) عرضه می‌شود.

🧮 راهنمای سریع انتخاب ماده و تعداد دور (🧠)

• اگر نویز شما در فرکانس‌های پایین‌تر (ده‌ها کیلوهرتز تا چند مگاهرتز) رخ می‌دهد، متریال‌های MnZn معمولاً کاراترند.

• برای نویز چند مگاهرتز تا صدها مگاهرتز، NiZn معمولاً انتخاب بهتری است و به‌دلیل مقاومت الکتریکی بالاتر، روی سیم‌های بعضاً بدون روکش نیز رفتار مطمئن‌تری دارد.

• تعداد دور بیشتر ⇒ امپدانس بالاتر: چه کابل را فقط عبور دهید و چه ۱–چند دور بپیچید، با افزایش دورها، اثر فریت روی نویز قوی‌تر می‌شود. قاعده مهندسی این است که L ∝ μ×N²؛ پس هرچه نفوذپذیری ماده (μ) یا تعداد دور (N) بیشتر باشد، اثر فیلترینگ بالاتر خواهد بود.

• برای سلف توروییدی، از سیم لاکی با قطر متناسب جریان استفاده کنید و بین دورها نظم ایجاد کنید تا تلفات و صدای مغناطیسی کاهش یابد.

فریت حلقوی مدل 10x6x5

⚖️ مقایسه با محصولات مشابه (🔍)

• فریت حلقوی مدل 10x6x5 در برابر فریت کلیپسی (Split‑Core): کلیپسی‌ها بدون بازکردن کابل نصب می‌شوند و برای عیب‌یابی سریع عالی‌اند؛ اما حلقه یک‌تکه به‌دلیل نداشتن شکاف، تلفات کمتر و شار متمرکزتر ارائه می‌دهد و برای استفاده دائمی روی برد یا داخل دستگاه مناسب‌تر است.

• مقایسه سایزها: اگر به جریان یا اندوکتانس بالاتر نیاز دارید، سایزهای بزرگ‌تر مثل 13×8×5 یا 14×9×5 گزینه‌های منطقی‌اند؛ برای فضاهای بسیار محدود، سایزهای کوچک‌تر مثل 8×5×3 جمع‌وجورترند اما ظرفیت اندوکتانس و سطح مقطع کمتری دارند.

• کاربری کابل vs. سلف: عبور ساده کابل از فریت حلقوی مدل 10x6x5 راه‌حل سریع برای مهار نویز است؛ ولی برای ساخت سلف دقیق در فیلترهای LC، پیچش تعداد دور مشخص و ثبت نتایج با LCR متر توصیه می‌شود.

🛒 قیمت و خرید از عصرتولز (🧾)

برای خرید فریت حلقوی مدل 10x6x5 با ضمانت اصالت، ارسال سریع و مشاوره فنی، همین حالا از طریق صفحه محصول در عصرتولز اقدام کنید. با توجه به نوسانات بازار، قیمت روز و موجودی به‌صورت به‌روز اعلام می‌شود. اگر در انتخاب متریال، تعداد دور یا تعداد موردنیاز مردد هستید، تیم پشتیبانی ما با تجربه عملی در فیلتر EMI شما را راهنمایی می‌کند تا بهترین نتیجه را بگیرید.

فریت حلقوی مدل 10x6x5

❓سوالات متداول (FAQ) (💬)

آیا این هسته برای کابل‌های آماده هم کاربرد دارد؟
بله؛ کافی است کابل را از مرکز حلقه عبور دهید. برای اثر بیشتر، یک یا چند دور اضافه کنید تا امپدانس افزایش یابد.

برای سلف توروییدی چند دور بپیچم؟
وابسته به فرکانس کاری، جریان، و اندوکتانس هدف است. از قانون سرانگشتی L ∝ μ×N² کمک بگیرید و با چند مقدار آزمایشی روی میز، نتیجه بهینه را پیدا کنید.

فریت حلقوی مدل 10x6x5 در مدارهای صوتی قابل استفاده است؟
بله؛ هم در ورودی تغذیه آمپلی‌فایرها برای حذف هوم و هم روی کابل‌های سیگنال برای مهار تداخلات RF مفید است.

تفاوت MnZn و NiZn در عمل چیست؟
MnZn معمولاً برای فرکانس‌های پایین‌تر و جریان‌های بالاتر مناسب‌تر است؛ NiZn در فرکانس‌های بالاتر کارایی بهتری دارد و به‌خاطر مقاومت الکتریکی بیشتر، رفتار مطمئن‌تری روی بعضی کابل‌ها دارد.

آیا این هسته مغناطیسی دائمی است؟
خیر؛ فریت‌ها هسته‌های نرم‌مغناطیسی‌اند و به‌عنوان آهنربای دائمی عمل نمی‌کنند، بلکه فقط محیطی با μ بالا برای میدان AC/پالسی فراهم می‌کنند.
